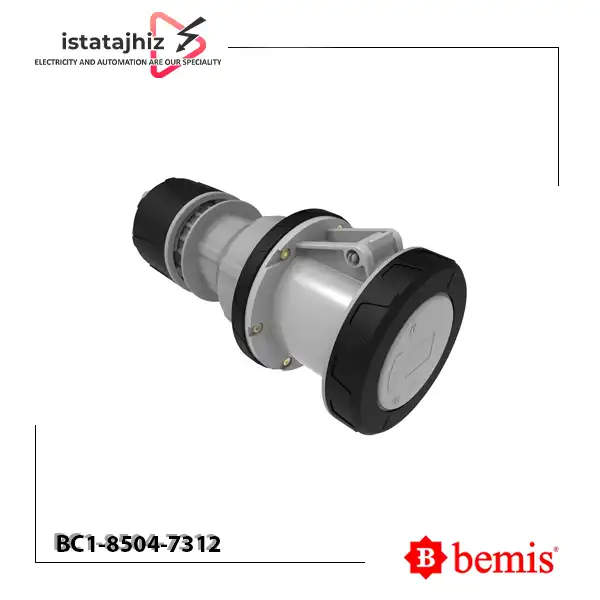

کانکتور سیار ضدآب بمیس BC1-8504-7312

کانکتور سیار Bemis BC1-8504-7312 یک تجهیز اتصال برق صنعتی از سری CEE Norm برند بمیس ترکیه است که برای اتصال کابل‌های برق و تجهیزات سه‌فاز با جریان نامی 160 آمپر مورد استفاده قرار می‌گیرد. این محصول از نوع Connector Socket بوده و برای اتصال به پلاگ صنعتی سازگار طراحی شده است.

این مدل دارای 4 پین با آرایش 3P+E است؛ یعنی سه فاز و یک اتصال ارت در ساختار آن وجود دارد. ولتاژ نامی اعلام‌شده برای این محصول 380 تا 450 ولت و فرکانس کاری آن 50/60 هرتز است.

کانکتور BC1-8504-7312 دارای درجه حفاظت IP67 و موقعیت ساعت 7h است. این مشخصات هنگام انتخاب پلاگ مکمل اهمیت دارند و باید با مشخصات اتصال مقابل مطابقت داشته باشند.

بدنه محصول از پلی‌آمید 6 (Polyamide 6) ساخته شده و برای استفاده در سیستم‌های اتصال برق صنعتی، تجهیزات سه‌فاز و محیط‌های کارگاهی طراحی شده است. این محصول ساخت کشور ترکیه و تولید برند Bemis است.

مشخصات فنی کانکتور Bemis BC1-8504-7312

برند : Bemis

کشور سازنده  : ترکیه

کد محصول : BC1-8504-7312

سری محصول : CEE Norm

نوع محصول : Connector Socket

نوع اتصال : کانکتور سیار صنعتی

جریان نامی : 160 آمپر

آرایش قطب‌ها : 3P+E

تعداد پین : 4 پین

نوع برق : سه‌فاز

ولتاژ نامی : 380 تا 450 ولت

فرکانس : 50/60 هرتز

موقعیت ساعت : 7h

درجه حفاظت : IP67

جنس بدنه : پلی‌آمید 6 (PA6)

ویژگی‌های کانکتور سیار 160 آمپر بمیس

1. جریان نامی 160 آمپر
2. دارای 4 پین با آرایش 3P+E
3. مناسب برای سیستم‌های سه‌فاز دارای اتصال ارت
4. درجه حفاظت IP67
5. موقعیت ساعت 7h
6. بدنه ساخته‌شده از پلی‌آمید 6
7. مناسب برای اتصال تجهیزات صنعتی پرجریان
8. تولید برند Bemis در کشور ترکیه

درجه حفاظت IP67 در کانکتور بمیس BC1-8504-7312

درجه حفاظت IP67 از دو بخش تشکیل شده است:

• رقم 6: نشان‌دهنده حفاظت کامل در برابر نفوذ گردوغبار است.
• رقم 7: نشان‌دهنده مقاومت در برابر غوطه‌وری موقت در آب، مطابق شرایط تعریف‌شده برای این درجه حفاظت است.

بنابراین کانکتور BC1-8504-7312 برای محیط‌های صنعتی و کارگاهی که به حفاظت در برابر گردوغبار و آب نیاز دارند، مناسب است. بااین‌حال، حفظ این سطح حفاظت به نصب صحیح، مونتاژ کامل و رعایت دستورالعمل سازنده وابسته است.

کاربردهای کانکتور Bemis BC1-8504-7312

این کانکتور صنعتی 160 آمپر در کاربردهای مختلف برق سه‌فاز قابل استفاده است، از جمله:

• ماشین‌آلات و تجهیزات سه‌فاز پرجریان
• خطوط تولید و تجهیزات کارخانه‌ای
• سیستم‌های توزیع برق صنعتی
• تجهیزات سه‌فاز دارای اتصال ارت
• کارگاه‌ها و محیط‌های صنعتی
• سیستم‌های اتصال کابل به تجهیزات صنعتی
• کاربردهایی که به درجه حفاظت IP67 نیاز دارند
• تجهیزات دارای پلاگ صنعتی چهارپین سازگار

راهنمای نصب کانکتور BC1-8504-7312

برای نصب صحیح این محصول، مدار باید کاملاً از منبع برق جدا شود و عملیات اتصال توسط فرد متخصص انجام گیرد.

1. از قطع کامل برق و ایمن بودن مدار اطمینان حاصل کنید.
2. کابل مناسب با جریان نامی و شرایط کاربرد را انتخاب کنید.
3. سیم‌های سه فاز و ارت را مطابق آرایش 3P+E شناسایی کنید.
4. اتصالات را طبق نقشه و دستورالعمل سازنده برقرار کنید.
5. از اتصال صحیح ارت و محکم بودن اتصالات اطمینان حاصل کنید.
6. بدنه و اجزای آب‌بندی را به‌درستی مونتاژ کنید.
7. پیش از برق‌دار کردن مدار، سازگاری کانکتور با پلاگ مقابل را از نظر جریان، ولتاژ، تعداد پین‌ها و موقعیت ساعت بررسی کنید.

قیمت کانکتور Bemis BC1-8504-7312

قیمت کانکتور Bemis BC1-8504-7312 با توجه به موجودی و شرایط بازار ممکن است تغییر کند. برای اطلاع از قیمت سوکت نری و مادگی صنعتی ، از واحد فروش ایستاتجهیز استعلام بگیرید.

خرید کانکتور Bemis BC1-8504-7312 از ایستاتجهیز

برای خرید کانکتور سیار 160 آمپر سه‌فاز چهار پین بمیس BC1-8504-7312 می‌توانید با فروشگاه ایستاتجهیز تماس بگیرید و درباره قیمت، موجودی و مشخصات فنی محصول اطلاعات دریافت کنید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

اهمیت موقعیت ساعت 7h در کانکتور بمیس

موقعیت ساعت یکی از مشخصات مهم در اتصالات صنعتی CEE Norm است و در سازگاری مکانیکی کانکتور و پلاگ مقابل نقش دارد.

مدل BC1-8504-7312 دارای موقعیت ساعت 7h است؛ بنابراین موقعیت ساعت، تعداد پین‌ها و آرایش قطب‌ها باید با تجهیز مقابل مطابقت داشته باشند. انتخاب صرفاً براساس جریان و ولتاژ کافی نیست.

تفاوت کانکتور سیار با اتصال تابلویی

کانکتور BC1-8504-7312 از نوع Connector Socket است و برای اتصال سیار کابل به پلاگ سازگار استفاده می‌شود. در مقابل، تجهیزات تابلویی برای نصب روی پنل یا بدنه تابلو طراحی می‌شوند.

انتخاب بین این دو نوع باید بر اساس ساختار اتصال، محل نصب و نحوه استفاده از تجهیز انجام شود.

تفاوت آرایش 3P+E و 3P+E+N

آرایش 3P+E در این مدل شامل سه فاز و یک اتصال ارت است؛ به همین دلیل کانکتور دارای چهار پین است.

در مقابل، آرایش 3P+E+N شامل سه فاز، ارت و نول بوده و در تجهیزات پنج‌پین استفاده می‌شود. انتخاب بین این دو ساختار باید بر اساس نیاز مدار به نول و مشخصات پلاگ مقابل انجام شود.

نتیجه‌گیری

کانکتور سیار Bemis BC1-8504-7312 یک تجهیز اتصال برق صنعتی 160 آمپر، سه‌فاز، چهار پین و با آرایش 3P+E است که برای ولتاژ نامی اعلام‌شده 380 تا 450 ولت و فرکانس 50/60 هرتز طراحی شده است.

درجه حفاظت IP67، موقعیت ساعت 7h و بدنه پلی‌آمید 6 از مشخصات مهم این محصول هستند.
