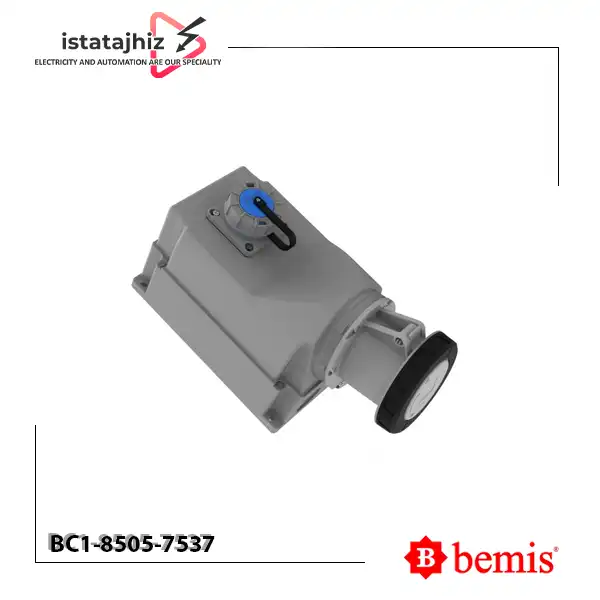

سوکت دیواری روکار سه‌فاز بمیس BC1-8505-7537

سوکت دیواری Bemis BC1-8505-7537 یک تجهیز اتصال برق صنعتی از سری CEE Norm است که برای اتصال تجهیزات سه‌فاز و تأمین نقطه اتصال برق در محیط‌های صنعتی و کارگاهی طراحی شده است. این مدل دارای جریان نامی 160 آمپر و آرایش 3P+E+N بوده و علاوه بر اتصال صنعتی پنج‌پین، به یک خروجی برق Schuko نیز مجهز است.

خروجی صنعتی این محصول دارای 5 پین شامل سه فاز، ارت و نول است و برای سیستم‌های سه‌فاز با ولتاژ نامی اعلام‌شده 380 تا 450 ولت و فرکانس 50/60 هرتز به کار می‌رود. وجود خروجی شکو در کنار اتصال صنعتی، امکان دسترسی به یک نقطه اتصال اضافی برای تجهیزات سازگار را فراهم می‌کند؛ البته مشخصات الکتریکی خروجی شکو باید مطابق مستندات فنی همان بخش بررسی شود.

سوکت BC1-8505-7537 دارای ساختار 90 درجه روکار دیواری و درجه حفاظت IP67 است. بدنه آن از پلی‌آمید 6 (Polyamide 6) ساخته شده و جنس هادی در مشخصات سازنده MS 58 درج شده است.

این محصول ساخت کشور ترکیه و تولید برند Bemis است و برای استفاده در سیستم‌های اتصال برق صنعتی و تجهیزات سه‌فاز کاربرد دارد.

مشخصات فنی سوکت Bemis BC1-8505-7537

• برند : Bemis
• کشور سازنده :ترکیه
• کد محصول :BC1-8505-7537
• سری محصول : CEE Norm
• نوع محصول :90° Angled Surface Socket with Schuko
• نوع نصب : دیواری روکار
• طراحی : زاویه‌دار 90 درجه
• جریان نامی اتصال صنعتی : 160 آمپر
• آرایش قطب‌ها : 3P+E+N
• تعداد پین اتصال صنعتی : 5 پین
• نوع برق اتصال صنعتی : سه‌فاز
• ولتاژ نامی: 380 تا 450 ولت
• فرکانس : 50/60 هرتز
• موقعیت ساعت : 7h
• درجه حفاظت  :IP67
• جنس بدنه : پلی‌آمید 6 (PA6)
• جنس هادی : MS 58
• خروجی کمکی : Schuko

ویژگی‌های سوکت دیواری 160 آمپر بمیس

• جریان نامی اتصال صنعتی 160 آمپر
• دارای آرایش 3P+E+N و پنج پین
• مجهز به خروجی کمکی Schuko
• مناسب برای اتصال تجهیزات سه‌فاز دارای نول و ارت
• طراحی 90 درجه روکار دیواری
• برخورداری از درجه حفاظت IP67
• بدنه ساخته‌شده از پلی‌آمید 6
• هادی از جنس MS 58
• تولید کشور ترکیه توسط برند Bemis

درجه حفاظت IP67 در سوکت Bemis BC1-8505-7537

درجه حفاظت IP67 از دو بخش تشکیل شده است:

• رقم 6: نشان‌دهنده حفاظت کامل در برابر نفوذ گردوغبار است.
• رقم 7: نشان‌دهنده مقاومت در برابر غوطه‌وری موقت در آب، مطابق شرایط تعریف‌شده برای این درجه حفاظت است.

این سطح حفاظت برای کاربردهای صنعتی که احتمال مواجهه با گردوغبار یا آب وجود دارد، اهمیت دارد. با این حال، حفظ حفاظت IP67 به نصب صحیح، مونتاژ مناسب و رعایت دستورالعمل سازنده وابسته است.

همچنین برای استفاده در محیط‌های مرطوب، باید شرایط حفاظتی خروجی شکو و نحوه بسته‌شدن یا آب‌بندی آن مطابق مستندات سازنده بررسی شود. IP67 به معنای مقاومت نامحدود در برابر آب نیست.

کاربردهای سوکت Bemis BC1-8505-7537

این سوکت صنعتی در کاربردهای مختلف برق و اتوماسیون صنعتی قابل استفاده است، از جمله:

1. ماشین‌آلات و تجهیزات سه‌فاز پرجریان
2. خطوط تولید و کارخانه‌ها
3. تابلوها و سیستم‌های توزیع برق صنعتی
4. تجهیزات نیازمند اتصال سه‌فاز، نول و ارت
5. محیط‌های صنعتی و کارگاهی
6. محل‌هایی که به اتصال صنعتی و خروجی کمکی شکو نیاز دارند
7. سیستم‌های برق‌رسانی تجهیزات صنعتی

راهنمای نصب سوکت BC1-8505-7537

برای نصب صحیح این محصول، مدار باید کاملاً از منبع برق جدا شود و عملیات سیم‌کشی توسط فرد متخصص انجام گیرد.

• محل مناسب نصب دیواری روکار را تعیین کنید.

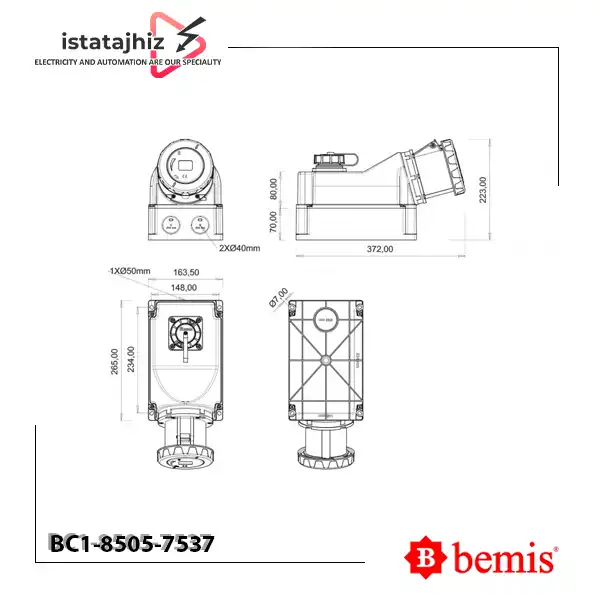

• ابعاد نصب و فضای لازم برای اتصال کابل‌ها را با نقشه فنی سازنده تطبیق دهید.
• سیم‌های سه فاز، نول و ارت را مطابق آرایش 3P+E+N شناسایی کنید.
• اتصالات را طبق نقشه و دستورالعمل سازنده برقرار کنید.
• از اتصال صحیح ارت و نول و استحکام مکانیکی نصب اطمینان حاصل کنید.
• اجزای آب‌بندی را مطابق دستورالعمل سازنده مونتاژ کنید.
• پیش از برق‌دار کردن مدار، سیم‌بندی و شرایط حفاظت اتصال صنعتی و خروجی شکو را بررسی کنید.

نکته: جریان و ولتاژ مجاز خروجی شکو، سطح مقطع کابل قابل اتصال، گشتاور ترمینال‌ها و ابعاد دقیق نصب در اطلاعات بررسی‌شده مشخص نشده‌اند؛ برای تعیین این مقادیر باید به مستندات فنی سازنده مراجعه شود.

قیمت سوکت Bemis BC1-8505-7537

قیمت سوکت Bemis BC1-8505-7537 با توجه به موجودی و شرایط بازار ممکن است تغییر کند. برای اطلاع از قیمت سوکت نری و مادگی صنعتی ، از واحد فروش ایستاتجهیز استعلام بگیرید.

خرید سوکت Bemis BC1-8505-7537 از ایستاتجهیز

برای خرید سوکت دیواری روکار 160 آمپر سه‌فاز پنج‌پین همراه خروجی شکو بمیس BC1-8505-7537 می‌توانید با فروشگاه ایستاتجهیز تماس بگیرید و درباره قیمت، موجودی و مشخصات فنی محصول اطلاعات دریافت کنید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

اهمیت موقعیت ساعت 7h در سوکت بمیس

موقعیت ساعت در اتصالات صنعتی CEE Norm یکی از مشخصات مهم برای سازگاری مکانیکی اتصال است. مدل BC1-8505-7537 دارای موقعیت ساعت 7h است؛ بنابراین هنگام انتخاب پلاگ مقابل باید موقعیت ساعت، تعداد پین‌ها، آرایش قطب‌ها، جریان و ولتاژ با یکدیگر تطبیق داده شوند.

تفاوت سوکت همراه شکو با سوکت صنعتی معمولی

سوکت BC1-8505-7537 علاوه بر اتصال صنعتی پنج‌پین، دارای خروجی شکو نیز هست. این ساختار امکان دسترسی به دو نوع اتصال را در یک مجموعه فراهم می‌کند.

در مدل‌های فاقد خروجی شکو، اتصال کمکی از این نوع وجود ندارد. هنگام انتخاب این محصول باید علاوه بر سازگاری اتصال صنعتی، مشخصات الکتریکی و شرایط حفاظتی خروجی شکو نیز بررسی شود.

تفاوت آرایش 3P+E و 3P+E+N

آرایش 3P+E+N شامل سه فاز، ارت و نول است و در ساختار پنج‌پین این مدل به کار رفته است.

در مقابل، آرایش 3P+E شامل سه فاز و ارت بوده و معمولاً در تجهیزات چهارپین استفاده می‌شود. انتخاب میان این دو ساختار باید بر اساس نیاز واقعی مدار به نول و نوع پلاگ مقابل انجام شود.

نتیجه‌گیری

سوکت دیواری روکار Bemis BC1-8505-7537 یک تجهیز اتصال برق صنعتی 160 آمپر، سه‌فاز، پنج پین و با آرایش 3P+E+N است که با ولتاژ نامی اعلام‌شده 380 تا 450 ولت و درجه حفاظت IP67 عرضه می‌شود.

طراحی 90 درجه روکار، خروجی کمکی Schuko، بدنه پلی‌آمید 6 و هادی MS 58 از مشخصات اصلی این محصول هستند.
