نری دیواری زاویه‌دار ۳۲ آمپر فاماتل

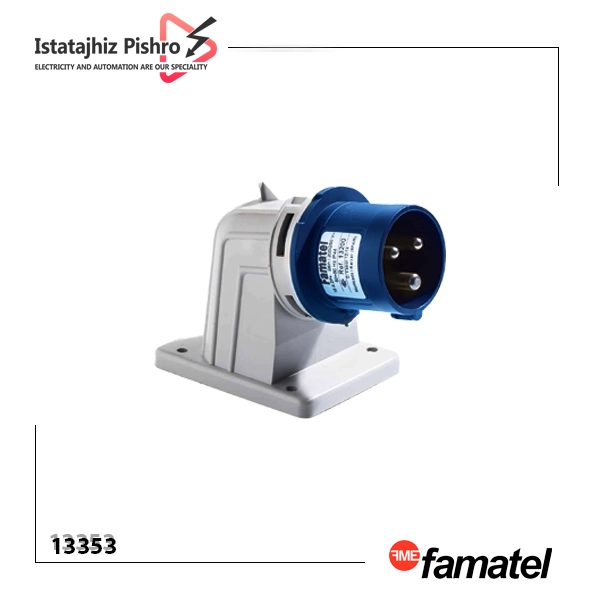

پلاگ دیواری صنعتی فاماتل مدل 13353 یک اتصال برق قدرتمند و ایمن برای کاربردهای سه‌فاز است که با پیکربندی 3P+N+E و تحمل جریان نامی 32 آمپر در بازه ولتاژی 380–415 ولت AC طراحی شده است. این پلاگ صنعتی با ساختار زاویه‌دار و ورودی سطحی (Appliance Inlet) نصب آسان و دسترسی ایمن را در محیط‌های صنعتی فراهم می‌کند.

این محصول برای مدارهای تک‌فاز 230 ولت با جریان نامی 32 آمپر طراحی شده و دارای آرایش 2P+T است؛ یعنی دو کنتاکت جریان شامل فاز و نول به همراه یک کنتاکت ارت حفاظتی.

مدل 24203 در نسخه IP67 قرار دارد و بنابراین برای محیط‌هایی که احتمال مواجهه با گردوغبار و آب وجود دارد، نسبت به مدل‌های با درجه حفاظت پایین‌تر گزینه مناسب‌تری است. فاماتل این خانواده را با عنوان Wall Mounted Plug 90° معرفی می‌کند.

طراحی زاویه‌دار این محصول نیز صرفاً جنبه ظاهری ندارد؛ قرارگیری خروجی در زاویه ۹۰ درجه باعث می‌شود مسیر اتصال کابل نسبت به نری‌های مستقیم، برای بسیاری از نصب‌های ثابت و فضاهای محدود مناسب‌تر باشد.

طراحی و استاندارد 13353 فاماتل

• نوع اتصال: ورودی سطحی زاویه‌دار
• پین‌ها: 5 پین شامل سه فاز، نول و ارت
• استاندارد: IEC 60309
• درجه حفاظت IP44: مقاوم در برابر پاشش آب و ذرات تا قطر 1 میلی‌متر
• بدنه: ساخته‌شده از پلی‌آمید PA6 و ABS مقاوم در برابر ضربه و حرارت
• پین‌ها: برنجی با رسانایی بالا و مقاومت در برابر خوردگی

ویژگی‌ های پلاگ صنعتی دیواری

• طراحی ارگونومیک و زاویه‌دار برای نصب راحت‌تر
• تحمل جریان بالا مناسب دستگاه‌های صنعتی و پرمصرف
• مقاومت مکانیکی و حرارتی عالی
• حفاظت IP44 برای استفاده در محیط‌های نیمه‌مرطوب یا دارای گردوغبار کم
• جنس پین‌های برنجی برای اتصالی ایمن و طول عمر بالا

مشخصات ابعادی و سیم‌بندی

برای نسخه ۳۲ آمپر، فاماتل در خانواده نری دیواری ۹۰ درجه ابعادی در حدود 90 × 100 میلی‌متر برای بخش اصلی و ابعاد متناسب با تعداد پین ارائه کرده است. همچنین در مدل‌های ۳۲ آمپر، محدوده سیم انعطاف‌پذیر 2.5 تا 6 mm² اعلام شده است.

برای نصب دقیق، ابعاد نهایی و نقشه سوراخ‌های نصب باید از دیتاشیت همان SKU بررسی شود؛ زیرا نسخه‌های ۳، ۴ و ۵ پین ابعاد متفاوتی دارند.

24203 برای چه کسی مناسب است؟

اگر شما تکنسین برق یا تابلو‌ساز هستید و به یک نقطه اتصال ثابت برای برق تک‌فاز 230 ولت با جریان نامی 32 آمپر نیاز دارید، این مدل می‌تواند گزینه مناسبی باشد.

اگر مهندس برق هستید، هنگام انتخاب آن باید علاوه بر 32 آمپر، موارد زیر را بررسی کنید:

ولتاژ شبکه → 230V

آرایش مدار → 2P+E

جریان بار → حداکثر در محدوده نامی کانکتور

شرایط محیطی → IP67

موقعیت ساعت → 6H

تعداد پین → 3

این رویکرد از انتخاب اشتباه کانکتور صرفاً بر اساس «32 آمپر بودن» جلوگیری می‌کند.

خرید و مشاوره

پلاگ دیواری صنعتی فاماتل مدل 13353 انتخابی مطمئن برای تأمین برق ایمن دستگاه‌های سه‌فاز تا 32 آمپر است. برای استعلام قیمت و دریافت مشاوره فنی با ایستاتجهیز پیشرو تماس بگیرید:

کارشناسان فنی ما مشاوره تخصصی و رایگان برای خرید سوکت نری و مادگی صنعتی و نصب محصول ارائه می‌دهند. سفارش و استعلام قیمت از طریق تماس تلفنی یا پیام در واتساپ پذیرفته می‌شود — پاسخ سریع و پشتیبانی قبل و بعد از فروش را از ما بخواهید.

راه‌ های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌ رسان‌ ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

مشخصات فنی پلاگ 32 آمپر روکار

• برند Famatel
• کد محصول 13353
• نوع محصول پلاگ دیواری صنعتی (Appliance Inlet)
• پیکربندی 3P+N+E
• تعداد پین 5
• جریان نامی 32A
• ولتاژ کاری 380–415V AC
• درجه حفاظت IP44
• جنس بدنه PA6 / ABS
• جنس پین‌ها برنجی آبکاری‌شده
• استاندارد IEC 60309
• نوع نصب سطحی زاویه‌دار

24203 دقیقاً چه نوع نری است؟

یکی از مواردی که بهتر است در صفحه محصول کاملاً شفاف نوشته شود، تفاوت آن با سوکت یا مادگی صنعتی است.

فاماتل این محصول را در گروه:

Wall-Mounted Plug

قرار می‌دهد؛ یعنی نری دیواری / نری روکار ثابت.

در مقابل، محصولی که دارای محل دریافت پین‌های نری باشد، در گروه Wall-Mounted Socket قرار می‌گیرد.

بنابراین برای کاربر بهتر است در عنوان و توضیحات از عبارت:

نری دیواری زاویه‌دار ۹۰ درجه

استفاده شود تا با مادگی دیواری اشتباه نشود. کاتالوگ رسمی فاماتل نیز نری دیواری ۹۰ درجه و مادگی دیواری ۹۰ درجه را به‌عنوان دو گروه مجزا معرفی می‌کند.

کاربردهای نری دیواری سه فاز

خطوط تولید نیمه‌سنگین
کارگاه‌ها و سوله‌های صنعتی
تجهیزات قابل‌حمل صنعتی با توان متوسط
سیستم‌های برق‌رسانی موقت یا دائم در پروژه‌های ساختمانی

راهنمای نگهداری و ایمنی

پیش از نصب یا استفاده، از همخوانی کامل ولتاژ و جریان دستگاه با مشخصات پلاگ اطمینان حاصل کنید. اتصالات داخلی را سالیانه بررسی کنید و در صورت وجود خوردگی یا آسیب، قطعات را تعویض نمایید. همواره از تجهیزات حفاظتی مناسب شامل فیوز یا کلید محافظ جان در مدار پیش از پلاگ استفاده کنید. اتصالات را محکم ببندید تا از ایجاد حرارت و آسیب جلوگیری شود.
