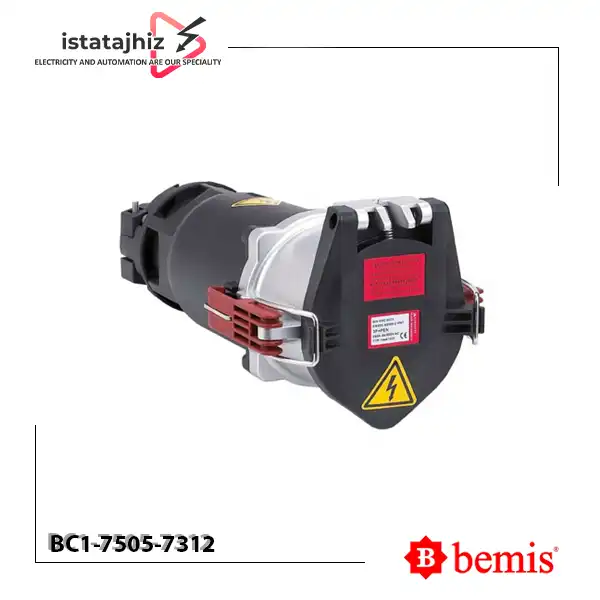

سوکت سیار کانکتور 200 آمپر بمیس BC1-7505-7312

سوکت سیار Bemis BC1-7505-7312 یک کانکتور صنعتی با جریان نامی 200 آمپر است که برای اتصال تجهیزات و مصرف‌کننده‌های برق سه‌فاز در کاربردهای صنعتی مورد استفاده قرار می‌گیرد. این محصول از نوع Low Voltage Connector بوده و برای سیستم‌های سه‌فاز با ولتاژ نامی 380 تا 415 ولت و فرکانس 50/60 هرتز طراحی شده است.

این کانکتور دارای آرایش 3P+E+T به‌همراه 2 پین پایلوت (Pilot Pins) است. با توجه به اطلاعات ارائه‌شده، تعداد و آرایش پین‌ها باید هنگام انتخاب پلاگ متناظر بررسی شود تا اتصال از نظر مکانیکی و الکتریکی سازگار باشد.

سوکت BC1-7505-7312 دارای درجه حفاظت IP67 است و در شرایط استاندارد این درجه حفاظت، در برابر نفوذ گردوغبار و آب مقاومت دارد. این محصول به ترمینال‌های پیچی مجهز شده و بدنه آن از PA6 / ABS ساخته شده است. کنتاکت‌ها نیز از جنس برنج (Brass) هستند.

این محصول ساخت کشور ترکیه و تولید برند Bemis است و برای استفاده در سیستم‌های اتصال برق صنعتی با جریان بالا طراحی شده است.

مشخصات فنی سوکت Bemis BC1-7505-7312

• برند : Bemis
• کشور سازنده : ترکیه
• کد محصول : BC1-7505-7312
• نوع محصول : Low Voltage Connector
• نوع اتصال : سوکت سیار کانکتور
• جریان نامی : 200 آمپر
• آرایش پین‌ها : 3P+E+T + 2 Pilot Pins
• پین پایلوت : 2 عدد
• نوع برق : سه‌فاز
• ولتاژ نامی : 380 تا 415 ولت
• فرکانس : 50/60 هرتز
• موقعیت ساعت : 6h
• درجه حفاظت : IP67
• نوع ترمینال : ترمینال پیچی
• جنس بدنه : PA6 / ABS
• جنس کنتاکت : Brass / برنج

ویژگی‌های سوکت سیار 200 آمپر بمیس

1. جریان نامی 200 آمپر
2. مناسب برای برق سه‌فاز 380 تا 415 ولت
3. مجهز به پین‌های اصلی و 2 پین پایلوت طبق مشخصات ارسالی
4. درجه حفاظت IP67
5. مناسب برای کاربردهای اتصال برق صنعتی
6. دارای ترمینال‌های پیچی
7. بدنه ساخته‌شده از PA6 / ABS
8. کنتاکت‌های برنجی
9. ساخت ترکیه توسط برند Bemis

IP67 در سوکت Bemis BC1-7505-7312 چه معنایی دارد؟

درجه حفاظت IP67 سطح حفاظت محصول را در برابر نفوذ گردوغبار و آب مشخص می‌کند.

• رقم 6: نشان‌دهنده حفاظت کامل در برابر نفوذ گردوغبار است.
• رقم 7: نشان‌دهنده مقاومت در برابر غوطه‌وری موقت در آب، طبق شرایط آزمون تعریف‌شده برای این درجه حفاظت است.

بنابراین این کانکتور برای کاربردهای صنعتی که احتمال وجود گردوغبار و رطوبت در آن‌ها مطرح است، قابل استفاده است. حفظ درجه حفاظت IP67 به نصب صحیح، آب‌بندی مناسب و رعایت دستورالعمل سازنده وابسته است. این درجه حفاظت به‌معنای مناسب‌بودن محصول برای غوطه‌وری دائمی در آب نیست.

کاربردهای سوکت Bemis BC1-7505-7312

سوکت سیار BC1-7505-7312 برای کاربردهای اتصال برق صنعتی با جریان بالا قابل بررسی است، از جمله:

• ماشین‌آلات و تجهیزات سه‌فاز
• خطوط تولید کارخانه‌ها
• تجهیزات صنعتی با جریان بالا
• سیستم‌های توزیع برق صنعتی
• تجهیزات و دستگاه‌های قابل اتصال
• کاربردهایی که به کانکتور دارای پین پایلوت نیاز دارند
• محیط‌های صنعتی دارای گردوغبار و رطوبت

انتخاب نهایی محصول باید با توجه به جریان، ولتاژ، آرایش پین‌ها، موقعیت ساعت و سازگاری با پلاگ متناظر انجام شود.

راهنمای نصب سوکت BC1-7505-7312

1. برای نصب صحیح این کانکتور، رعایت اصول ایمنی و استفاده از نیروی متخصص برق صنعتی ضروری است.
2. مدار را کاملاً از منبع برق جدا کنید.
3. کابل و محل اتصال را مطابق دستورالعمل سازنده آماده کنید.
4. آرایش پین‌های اصلی و پین‌های پایلوت را با نقشه فنی محصول تطبیق دهید.
5. سیم‌ها را به ترمینال‌های مربوطه متصل کنید.
6. اتصالات پیچی را مطابق دستورالعمل سازنده محکم کنید.
7. بدنه و اجزای کانکتور را به‌درستی مونتاژ کنید.
8. پیش از برق‌دارکردن مدار، سیم‌بندی، اتصال زمین و سازگاری تجهیز مقابل را بررسی کنید.

نکته: سطح مقطع کابل قابل اتصال، گشتاور ترمینال و جزئیات سیم‌بندی پین‌های پایلوت در اطلاعات ارائه‌شده مشخص نشده است؛ بنابراین باید از کاتالوگ رسمی سازنده استخراج شود.

قیمت سوکت Bemis BC1-7505-7312

قیمت Bemis BC1-7505-7312 با توجه به شرایط بازار و موجودی ممکن است تغییر کند. برای دریافت قیمت روز و بررسی موجودی این محصول، با واحد فروش ایستاتجهیز تماس بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید سوکت Bemis BC1-7505-7312 از ایستاتجهیز

برای خرید سوکت نری و مادگی صنعتی بروز دنیا می‌توانید از فروشگاه ایستاتجهیز اقدام کنید.

پین پایلوت در سوکت BC1-7505-7312

این مدل طبق اطلاعات ارائه‌شده دارای 2 پین پایلوت است. پین‌های پایلوت بخشی از ساختار اتصال هستند و هنگام انتخاب پلاگ متناظر یا بررسی مدار کنترلی باید در نظر گرفته شوند.

عملکرد الکتریکی، ترتیب اتصال و نحوه سیم‌بندی این پین‌ها در اطلاعات فعلی مشخص نشده است؛ بنابراین برای تعیین کاربرد دقیق آن‌ها باید به نقشه فنی یا دستورالعمل سازنده مراجعه شود.

تفاوت سوکت سیار کانکتور با سوکت تابلویی

سوکت BC1-7505-7312 از نوع Connector است و برای اتصال سیار در سیستم‌های برق صنعتی به کار می‌رود. در مقابل، سوکت‌های تابلویی توکار برای نصب در محل آماده‌شده روی تابلو یا پنل طراحی می‌شوند.

انتخاب بین این دو نوع باید بر اساس ساختار محل نصب، نوع اتصال و سازگاری با تجهیز مقابل انجام شود.

نتیجه‌گیری

سوکت سیار کانکتور Bemis BC1-7505-7312 یک تجهیز اتصال برق صنعتی با جریان نامی 200 آمپر، ولتاژ 380 تا 415 ولت و درجه حفاظت IP67 است. این محصول دارای ترمینال‌های پیچی، بدنه PA6 / ABS و کنتاکت‌های برنجی بوده و طبق اطلاعات ارائه‌شده به دو پین پایلوت مجهز است.

پیش از خرید، تطبیق آرایش دقیق پین‌ها و عملکرد پین‌های پایلوت با کاتالوگ رسمی Bemis توصیه می‌شود.
