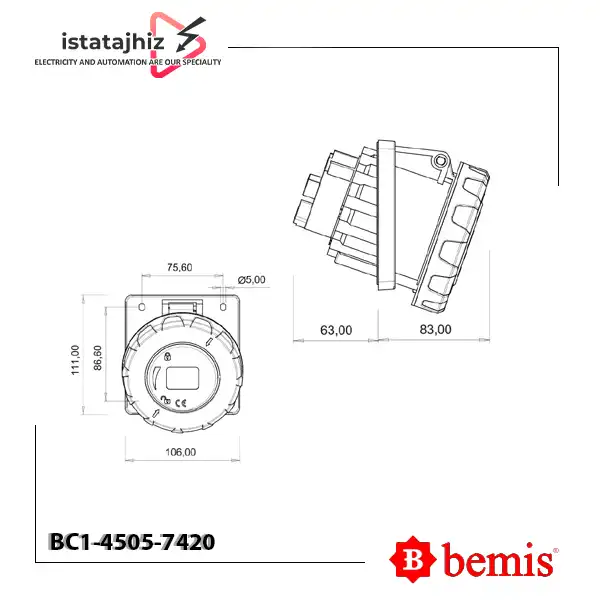

سوکت تابلویی توکار 45 درجه بمیس BC1-4505-7420

سوکت تابلویی Bemis BC1-4505-7420 یک تجهیز اتصال برق صنعتی از نوع Low Voltage 45° Angled Panel Socket است که برای اتصال تجهیزات و مصرف‌کننده‌های برق سه‌فاز مورد استفاده قرار می‌گیرد. این مدل دارای جریان نامی 63 آمپر و آرایش 3P+E+N بوده و برای سیستم‌های سه‌فاز با ولتاژ 380 تا 415 ولت و فرکانس 50/60 هرتز طراحی شده است.

این سوکت دارای 5 پین با آرایش 3P+E+N است که شامل سه فاز، ارت و نول می‌شود. موقعیت ساعت این مدل 6h است و هنگام انتخاب تجهیز متقابل باید این مشخصه نیز با تجهیز مقابل هماهنگ باشد.

سوکت تابلویی BC1-4505-7420 از نوع 45 درجه زاویه‌دار و توکار است و برای نصب روی تابلوها و پنل‌های صنعتی طراحی شده است. درجه حفاظت IP67 نیز مقاومت محصول در برابر نفوذ گردوغبار و آب را در شرایط تعریف‌شده این درجه حفاظت نشان می‌دهد.

بدنه این سوکت از PA6 / ABS ساخته شده و کنتاکت‌های آن از جنس Brass (برنج) هستند. همچنین این مدل دارای ترمینال‌های پیچی برای اتصال سیم‌هاست.

این محصول ساخت کشور ترکیه و تولید برند Bemis است.

مشخصات فنی سوکت تابلویی Bemis BC1-4505-7420

• برند Bemis
• کشور سازنده ترکیه
• کد محصول BC1-4505-7420
• نوع محصول Low Voltage 45° Angled Panel Socket
• نوع نصب تابلویی توکار
• طراحی زاویه‌دار 45 درجه
• جریان نامی 63 آمپر
• آرایش قطب‌ها 3P+E+N
• تعداد پین 5 پین
• نوع برق سه‌فاز
• ولتاژ نامی 380 تا 415 ولت
• فرکانس 50/60 هرتز
• موقعیت ساعت 6h
• درجه حفاظت IP67
• نوع حفاظت Water Proof
• نوع ترمینال ترمینال پیچی
• جنس بدنه PA6 / ABS
• جنس کنتاکت Brass / برنج

ویژگی‌های سوکت تابلویی 63 آمپر بمیس

• جریان نامی 63 آمپر
• مناسب برای برق سه‌فاز 380 تا 415 ولت
• آرایش 3P+E+N
• دارای 5 پین
• شامل سه فاز، نول و ارت
• موقعیت ساعت 6h
• طراحی 45 درجه زاویه‌دار
• نصب توکار تابلویی
• درجه حفاظت IP67
• دارای ترمینال‌های پیچی
• بدنه از جنس PA6 / ABS
• کنتاکت‌های برنجی
• مناسب برای کاربردهای صنعتی و کارگاهی
• ساخت ترکیه توسط برند Bemis

IP67 در سوکت Bemis BC1-4505-7420

درجه حفاظت IP67 میزان مقاومت سوکت را در برابر نفوذ گردوغبار و آب مشخص می‌کند.

رقم 6 نشان‌دهنده حفاظت کامل در برابر نفوذ گردوغبار است و رقم 7 نشان‌دهنده مقاومت در برابر غوطه‌وری موقت در آب طبق شرایط تعیین‌شده برای این درجه حفاظت است.

بنابراین سوکت تابلویی BC1-4505-7420 برای بسیاری از محیط‌های صنعتی و کارگاهی دارای گردوغبار، رطوبت یا احتمال تماس با آب مناسب است. حفظ این سطح حفاظت به نصب صحیح و مونتاژ مناسب محصول نیز وابسته است.

کاربردهای سوکت Bemis BC1-4505-7420

سوکت تابلویی BC1-4505-7420 در کاربردهای مختلف برق صنعتی مورد استفاده قرار می‌گیرد، از جمله:

1. تابلوهای برق صنعتی
2. ماشین‌آلات و تجهیزات سه‌فاز
3. خطوط تولید
4. تجهیزات کارخانه‌ای
5. سیستم‌های توزیع برق
6. پنل‌های صنعتی
7. تجهیزات کارگاهی
8. تجهیزات نیازمند اتصال نول
9. محیط‌های دارای گردوغبار و رطوبت

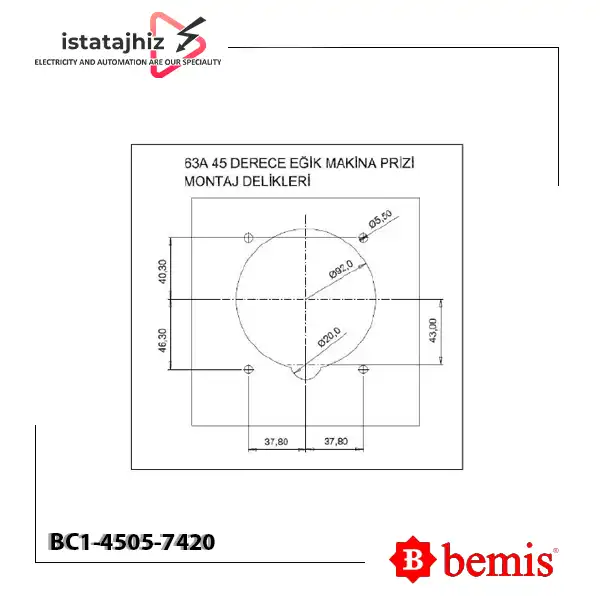

راهنمای نصب سوکت BC1-4505-7420

برای نصب صحیح این سوکت، مدار باید کاملاً از منبع برق جدا شده و سیم‌کشی توسط فرد متخصص انجام شود.

• محل مناسب نصب توکار روی تابلو یا پنل را مشخص کنید.
• سیم‌های سه‌فاز، نول و ارت را مطابق آرایش 3P+E+N آماده کنید.
• سیم‌ها را به ترمینال‌های مربوطه متصل کنید.
• اتصالات ترمینال‌های پیچی را به‌درستی و محکم ببندید.
• سوکت را در محل نصب قرار داده و به‌صورت صحیح تثبیت کنید.
• از استقرار صحیح بدنه و اجزای اتصال اطمینان حاصل کنید.
• پیش از برق‌دار کردن مدار، سیم‌بندی، نول و اتصال ارت را بررسی کنید.

قیمت سوکت تابلویی Bemis BC1-4505-7420

قیمت Bemis BC1-4505-7420 با توجه به موجودی و شرایط بازار ممکن است تغییر کند. برای دریافت قیمت روز و اطلاع از موجودی این محصول، با واحد فروش ایستاتجهیز تماس بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید سوکت Bemis BC1-4505-7420 از ایستاتجهیز

برای خرید سوکت تابلویی توکار 45 درجه 63 آمپر سه‌فاز 5 پین بمیس BC1-4505-7420 می‌توانید از فروشگاه ایستاتجهیز اقدام کنید.

ایستاتجهیز در زمینه تأمین تجهیزات برق صنعتی فعالیت دارد و امکان استعلام قیمت سوکت نری و مادگی صنعتی ، موجودی و دریافت اطلاعات فنی محصولات بمیس را فراهم می‌کند.

اهمیت موقعیت ساعت 6h در سوکت بمیس

موقعیت ساعت 6h یکی از مشخصات مهم در تجهیزات اتصال برق صنعتی است و هنگام انتخاب تجهیز متقابل باید مورد توجه قرار گیرد.

برای استفاده از BC1-4505-7420 در یک اتصال کامل، موقعیت ساعت 6h، تعداد پین‌ها و آرایش 3P+E+N باید با تجهیز مقابل هماهنگ باشند.

تفاوت آرایش 3P+E و 3P+E+N

سوکت BC1-4505-7420 دارای آرایش 3P+E+N و 5 پین است؛ یعنی سه فاز، ارت و نول در ساختار اتصال آن حضور دارند.

در مقابل، سوکت‌های دارای آرایش 3P+E از 4 پین استفاده می‌کنند و فاقد مسیر نول هستند. بنابراین هنگام انتخاب تجهیز باید نیاز مدار به نول و تعداد پین‌ها به‌صورت دقیق بررسی شود.

تفاوت سوکت 5 پین با 4 پین

سوکت BC1-4505-7420 دارای 5 پین است و یک مسیر مجزا برای نول در کنار سه فاز و ارت دارد.

مدل‌های 4 پین معمولاً با آرایش 3P+E ارائه می‌شوند و ساختار اتصال آن‌ها فاقد مسیر نول است. بنابراین این دو مدل باید بر اساس ساختار واقعی مدار انتخاب شوند.

تفاوت سوکت زاویه‌دار 45 درجه با مدل مستقیم

سوکت BC1-4505-7420 از نوع 45° Angled Panel Socket است و جهت اتصال آن با زاویه 45 درجه طراحی شده است.

مدل‌های مستقیم ساختار متفاوتی دارند و برای شرایطی استفاده می‌شوند که مسیر اتصال و فضای نصب با فرم مستقیم سازگار باشد. انتخاب نوع مناسب باید بر اساس فضای موجود در تابلو و مسیر اتصال انجام شود.

تفاوت سوکت تابلویی توکار با مدل روکار

سوکت BC1-4505-7420 برای نصب توکار روی تابلو یا پنل طراحی شده است. در مقابل، مدل‌های روکار مستقیماً روی سطح تجهیزات یا دیوار نصب می‌شوند.

بنابراین هنگام انتخاب محصول، علاوه بر جریان، ولتاژ و تعداد پین‌ها، نوع نصب نیز باید متناسب با ساختار تابلو و محل اجرای پروژه باشد.

نتیجه‌گیری

سوکت تابلویی Bemis BC1-4505-7420 یک تجهیز اتصال برق صنعتی 63 آمپر، سه‌فاز، 3P+E+N و 5 پین است که برای ولتاژ 380 تا 415 ولت و فرکانس 50/60 هرتز طراحی شده است.

این مدل با طراحی 45 درجه زاویه‌دار و توکار، درجه حفاظت IP67، موقعیت ساعت 6h، بدنه PA6 / ABS، کنتاکت‌های برنجی و ترمینال‌های پیچی، برای نصب روی تابلوها و پنل‌های صنعتی مناسب است.
