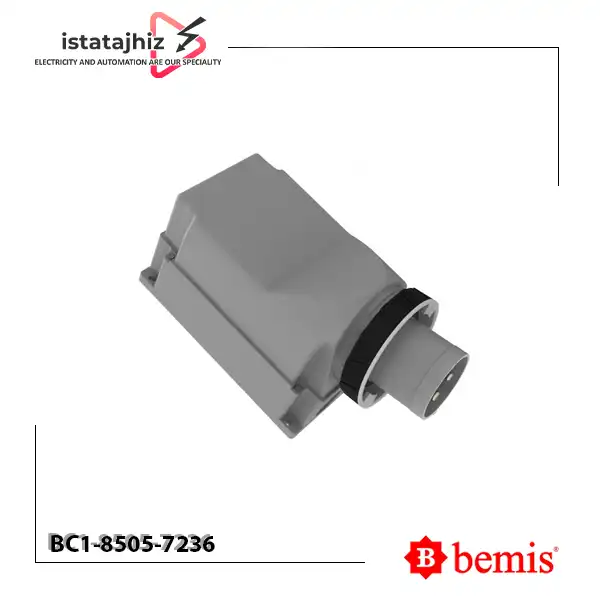

پلاگ صنعتی دیواری زاویه دار بمیس BC1-8505-7236

پلاگ صنعتی Bemis BC1-8505-7236 یکی از تجهیزات اتصال برق صنعتی سری CEE Norm برند بمیس ترکیه است که برای اتصال کابل برق به سوکت صنعتی سازگار در سیستم‌های سه‌فاز پرجریان مورد استفاده قرار می‌گیرد. این مدل دارای جریان نامی 160 آمپر و آرایش قطب‌های 3P+E+N است.

این پلاگ دارای 5 پین شامل سه فاز، نول و ارت بوده و برای ولتاژ نامی اعلام‌شده 380 تا 450 ولت و فرکانس کاری 50/60 هرتز طراحی شده است.

مدل BC1-8505-7236 از نوع 90° Angled Surface Plug است؛ یعنی بدنه آن با زاویه 90 درجه طراحی شده و برای اتصال در شرایطی مناسب است که جهت ورود کابل و فضای اطراف محل اتصال اهمیت دارد.

این محصول از درجه حفاظت IP67 برخوردار است و برای کاربردهای صنعتی نیازمند حفاظت در برابر نفوذ گردوغبار و آب مناسب است. بدنه آن از پلی‌آمید 6 (Polyamide 6) ساخته شده و سری CEE Norm بمیس از کنتاکت‌های دارای پوشش نقره بهره می‌برد.

پلاگ BC1-8505-7236 ساخت کشور ترکیه و تولید برند Bemis است.

مشخصات فنی پلاگ Bemis BC1-8505-7236

• برند : Bemis
• کشور سازنده : ترکیه
• کد محصول : BC1-8505-7236
• سری محصول : CEE Norm
• نوع محصول : 90° Angled Surface Plug
• نوع نصب : دیواری و روکار
• طراحی : زاویه‌دار 90 درجه
• جریان نامی : 160 آمپر
• آرایش قطب‌ها : 3P+E+N
• تعداد پین : 5 پین
• نوع برق : سه‌فاز
• ولتاژ نامی : 380 تا 450 ولت
• فرکانس : 50/60 هرتز
• موقعیت ساعت : 7h
• درجه حفاظت : IP67
• جنس بدنه : پلی‌آمید 6 (PA6)
• جنس کنتاکت ک نقره‌اندود

ویژگی‌های پلاگ دیواری 160 آمپر بمیس

1. جریان نامی 160 آمپر
2. دارای 5 پین با آرایش 3P+E+N
3. مناسب برای سیستم‌های سه‌فاز دارای نول و ارت
4. طراحی زاویه‌دار 90 درجه
5. مناسب برای اتصال کابل به سوکت صنعتی سازگار
6. درجه حفاظت IP67
7. بدنه ساخته‌شده از پلی‌آمید 6
8. کنتاکت‌های نقره‌اندود در سری CEE Norm
9. موقعیت ساعت 7h
10. ساخت ترکیه توسط برند Bemis

درجه حفاظت IP67 در پلاگ بمیس BC1-8505-7236

درجه حفاظت IP67 از دو بخش تشکیل شده است:

• رقم 6: نشان‌دهنده حفاظت کامل در برابر نفوذ گردوغبار است.
• رقم 7: نشان‌دهنده مقاومت در برابر غوطه‌وری موقت در آب، طبق شرایط تعریف‌شده برای این درجه حفاظت است.

پلاگ BC1-8505-7236 برای بسیاری از محیط‌های صنعتی و کارگاهی که به حفاظت در برابر گردوغبار و آب نیاز دارند، مناسب است. بااین‌حال، حفظ این سطح حفاظت به نصب صحیح، مونتاژ کامل و رعایت دستورالعمل سازنده وابسته است.

نکته: IP67 به معنای مقاومت نامحدود در برابر آب نیست. عمق و مدت مجاز غوطه‌وری باید مطابق مستندات فنی سازنده بررسی شود.

کاربردهای پلاگ Bemis BC1-8505-7236

این پلاگ صنعتی 160 آمپر در کاربردهای مختلف برق سه‌فاز قابل استفاده است، از جمله:

• ماشین‌آلات و تجهیزات سه‌فاز پرجریان
• خطوط تولید و تجهیزات کارخانه‌ای
• سیستم‌های توزیع برق صنعتی
• تجهیزات نیازمند اتصال نول و ارت
• کارگاه‌ها و محیط‌های صنعتی
• تجهیزات دارای سوکت صنعتی پنج‌پین سازگار
• سیستم‌های اتصال برق با نیاز به درجه حفاظت IP67
• محل‌هایی که فضای اتصال با طراحی زاویه‌دار 90 درجه سازگار است

راهنمای نصب پلاگ BC1-8505-7236

1. برای نصب صحیح این پلاگ، مدار باید کاملاً از منبع برق جدا شود و سیم‌کشی توسط فرد متخصص انجام گیرد.
2. از قطع کامل برق و ایمن بودن مدار اطمینان حاصل کنید.
3. مسیر ورود کابل و فضای موردنیاز برای بدنه زاویه‌دار را بررسی کنید.
4. کابل مناسب با جریان نامی و شرایط کاربرد را انتخاب کنید.
5. سیم‌های سه فاز، نول و ارت را مطابق آرایش 3P+E+N شناسایی کنید.
6. اتصالات را مطابق نقشه و دستورالعمل سازنده برقرار کنید.
7. از اتصال صحیح ارت و نول و استحکام اتصالات اطمینان حاصل کنید.
8. بدنه و اجزای آب‌بندی را به‌درستی مونتاژ کنید.
9. پیش از برق‌دار کردن مدار، سیم‌بندی و سازگاری پلاگ با سوکت مقابل را بررسی کنید.

نکته: سطح مقطع مجاز کابل، گشتاور اتصالات و جزئیات ترمینال این مدل باید از روی مستندات فنی سازنده تعیین شود؛ نباید برای این موارد عددی بدون استناد اعلام کرد.

قیمت پلاگ Bemis BC1-8505-7236

قیمت پلاگ Bemis BC1-8505-7236 با توجه به موجودی و شرایط بازار ممکن است تغییر کند. برای اطلاع از قیمت سوکت نری و مادگی صنعتی می‌توانید از واحد فروش ایستاتجهیز استعلام بگیرید.

خرید پلاگ Bemis BC1-8505-7236 از ایستاتجهیز

برای خرید پلاگ دیواری زاویه‌دار 90 درجه 160 آمپر سه‌فاز پنج پین بمیس BC1-8505-7236 می‌توانید با فروشگاه ایستاتجهیز تماس بگیرید و درباره قیمت، موجودی و مشخصات فنی محصول اطلاعات دریافت کنید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

اهمیت موقعیت ساعت 7h در پلاگ بمیس

موقعیت ساعت یکی از مشخصات مهم در اتصالات صنعتی CEE Norm است و در سازگاری مکانیکی پلاگ و سوکت مقابل نقش دارد.

مدل BC1-8505-7236 دارای موقعیت ساعت 7h است؛ بنابراین موقعیت ساعت باید با تجهیز مقابل هماهنگ باشد. علاوه بر آن، تعداد پین‌ها، آرایش قطب‌ها، جریان و ولتاژ نیز باید مطابقت داشته باشند.

تفاوت پلاگ زاویه‌دار با پلاگ مستقیم

پلاگ BC1-8505-7236 از نوع 90° Angled Surface Plug است و بدنه آن برای ایجاد اتصال با زاویه 90 درجه طراحی شده است. در مقابل، پلاگ‌های مستقیم مسیر اتصال مستقیم‌تری دارند.

انتخاب بین این دو مدل باید بر اساس فضای نصب، مسیر کابل و نحوه اتصال به سوکت مقابل انجام شود.

تفاوت آرایش 3P+E و 3P+E+N

آرایش 3P+E+N در پلاگ پنج‌پین BC1-8505-7236 شامل سه فاز، یک ارت و یک نول است.

در مقابل، آرایش 3P+E شامل سه فاز و یک ارت بوده و معمولاً در تجهیزات چهارپین استفاده می‌شود. انتخاب بین این دو ساختار باید براساس نیاز مدار به نول و مشخصات سوکت مقابل انجام شود.

نتیجه‌گیری

پلاگ دیواری Bemis BC1-8505-7236 یک تجهیز اتصال برق صنعتی 160 آمپر، سه‌فاز، پنج پین و با آرایش 3P+E+N است که برای ولتاژ اعلام‌شده 380 تا 450 ولت و فرکانس 50/60 هرتز طراحی شده است.

طراحی زاویه‌دار 90 درجه، درجه حفاظت IP67، موقعیت ساعت 7h، بدنه پلی‌آمید 6 و کنتاکت‌های نقره‌اندود در سری CEE Norm از مشخصات مهم این محصول هستند.
