برد کنترل دیپسی DSE4520 MKII که در بازار با نام برد کنترل دیپسی DSE4520 شناخته می شود یکی از پرکاربردترین کنترلرهای دیزل ژنراتور در سیستم های برق اضطراری است که وظیفه مدیریت، حفاظت و کنترل خودکار ژنراتور را بر عهده دارد. این برد ساخت شرکت Deep Sea Electronics بوده و معمولا در تابلوهای ATS و AMF استفاده می شود تا در هنگام قطع برق شهر، ژنراتور را به صورت خودکار راه اندازی کرده و پس از بازگشت برق، سیستم را به وضعیت عادی برگرداند.
با وجود قابلیت های فنی بالا، عملکرد صحیح برد دیپسی 4520 کاملا به تنظیمات درست و اصولی آن وابسته است. تنظیم نادرست این برد می تواند باعث بروز مشکلاتی مانند استارت نخوردن ژنراتور، انتقال اشتباه بار، آلارم های کاذب یا حتی آسیب به تجهیزات شود.
در این مقاله، به صورت کاملا عملی و مرحله به مرحله با نحوه تنظیم برد کنترل دیپسی 4520 آشنا می شوید؛ به گونه ای که حتی اگر برای اولین بار با این برد کار می کنید، بتوانید تنظیمات موردنیاز را با اطمینان انجام دهید.
قبل از شروع تنظیمات برد DSE4520
پیش از ورود به منوی تنظیمات، توجه به چند نکته ضروری است:
- ژنراتور باید در شرایط ایمن و پایدار قرار داشته باشد
- بهتر است قبل از تغییر هر پارامتر، مقدار قبلی آن یادداشت شود
- برخی تنظیمات مستقیما روی ایمنی ژنراتور و مصرف کننده ها تاثیر می گذارند
آموزش گام به گام ویرایش تنظیمات در برد کنترل دیپسی DSE4520
یکی از مزایای برد کنترل ژنراتور DSE4520 MKII، امکان تغییر بسیاری از تنظیمات مهم مستقیما از روی پنل جلویی بدون نیاز به کامپیوتر است. این قابلیت به تکنسین ها اجازه می دهد در محل نصب دیزل ژنراتور، تنظیمات پایه ای را به سرعت اصلاح یا بهروزرسانی کنند.
در این بخش یاد می گیریم که چطور هر پارامتر را از روی پنل جلویی برد تغییر دهیم.
مرحله اول: ورود به منوی تنظیمات برد DSE4520
برای شروع کار:
هم زمان دکمه های Stop/Reset (–) و Auto را فشار دهید.
با این کار، برد وارد حالت ویرایش تنظیمات (Editor Mode) می شود.
پس از ورود به این حالت، آیکون تنظیمات روی نمایشگر LCD ظاهر می شود.
اگر این آیکون را مشاهده کردید، یعنی آماده تغییر پارامترها هستید.

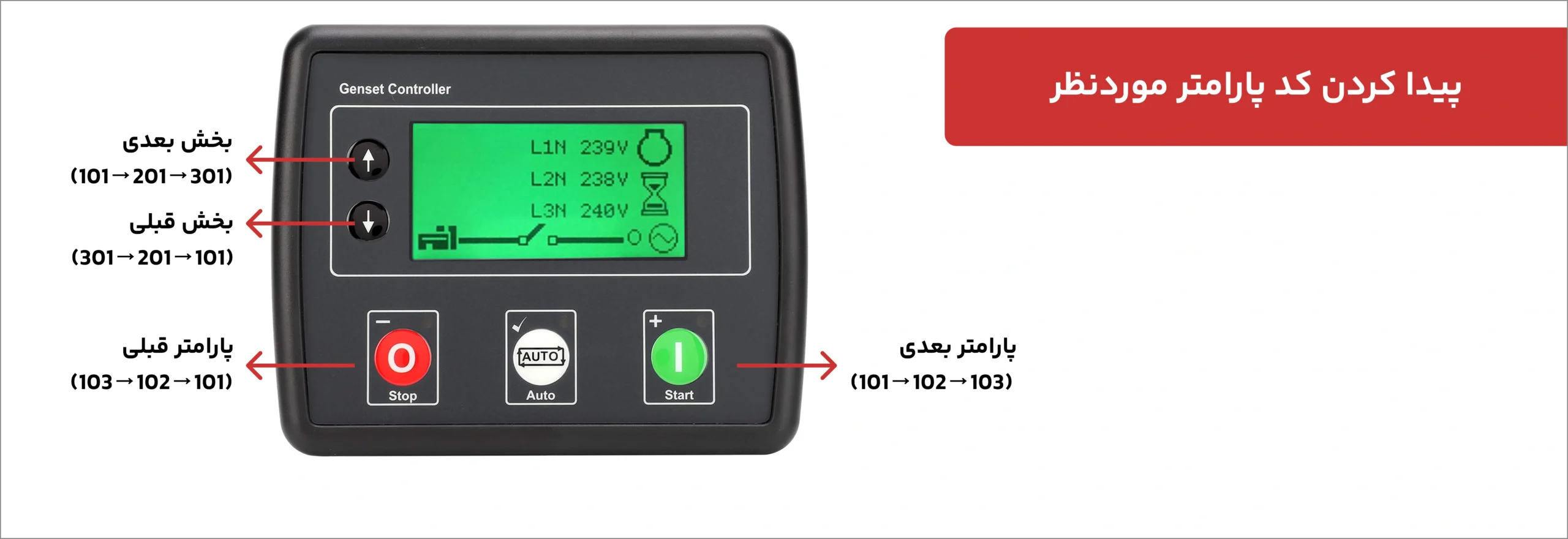

مرحله دوم: پیدا کردن پارامتر موردنظر (کد موردنظر)
پس از ورود به منوی تنظیمات، باید به پارامتر دلخواه خود برسید:
با دکمه های Up و Down بین گروه های اصلی پارامترها حرکت می کنید (اعداد به صورت 100تایی مثل 100، 200، 300 و … تغییر می کنند).
برای جستجوی دقیق تر بین پارامترها:
دکمه Manual/Start (+) برای رفتن به پارامتر بعدی (تغییر به اندازه 1 عدد)
دکمه Stop/Reset (–) برای برگشت به پارامتر قبلی (تغییر به اندازه 1 عدد)
این روش به شما کمک می کند سریع تر به کد پارامتر موردنظر برسید (مثلا 501، 603 یا 625).
مرحله سوم: فعال سازی حالت ویرایش پارامتر
وقتی پارامتر موردنظر روی نمایشگر ظاهر شد:
دکمه Auto را یک بار فشار دهید.
مقدار عددی پارامتر شروع به چشمک زدن می کند.
چشمک زن بودن عدد یعنی وارد حالت تغییر مقدار شده اید.

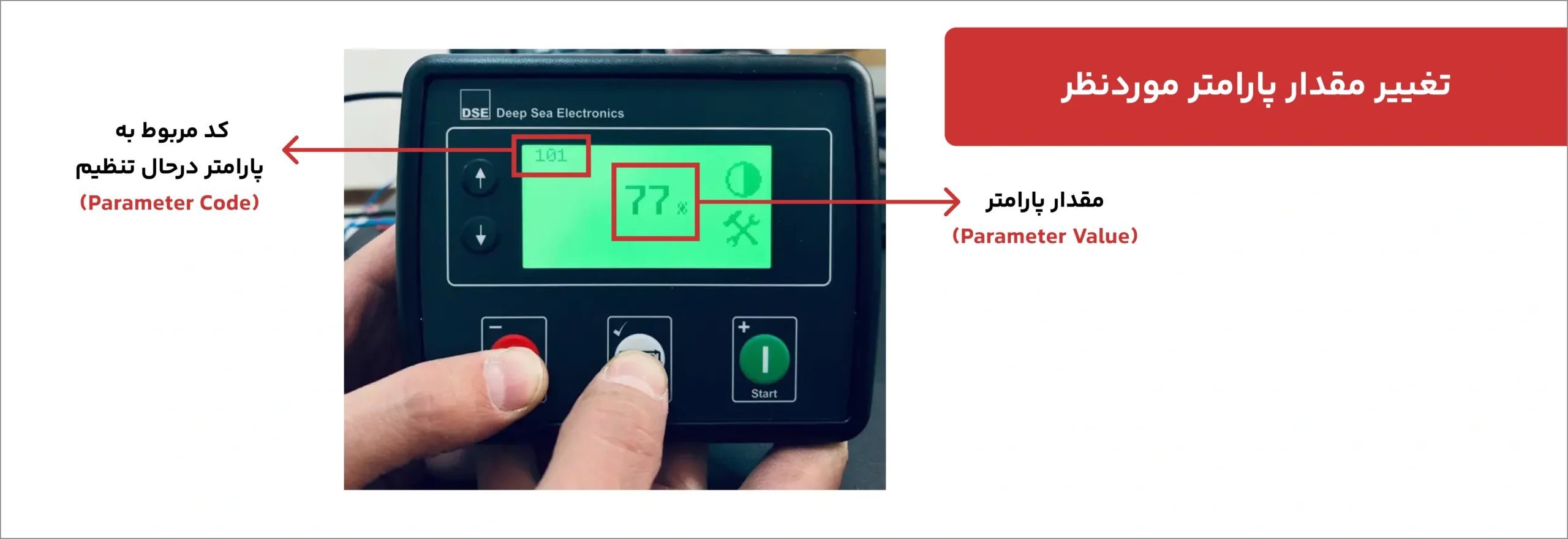

مرحله چهارم: تغییر مقدار پارامتر
در این مرحله می توانید مقدار تنظیمات را تغییر دهید:
با دکمه Manual/Start (+) مقدار افزایش پیدا می کند.
با دکمه Stop/Reset (–) مقدار کاهش می یابد.
اگر یکی از دکمه ها را نگه دارید، تغییر اعداد به صورت سریع و پیوسته انجام می شود.
نکته: توصیه می شود قبل از تغییر مقادیر، از کاربرد دقیق هر پارامتر مطمئن باشید تا از بروز خطا در عملکرد ژنراتور جلوگیری شود.

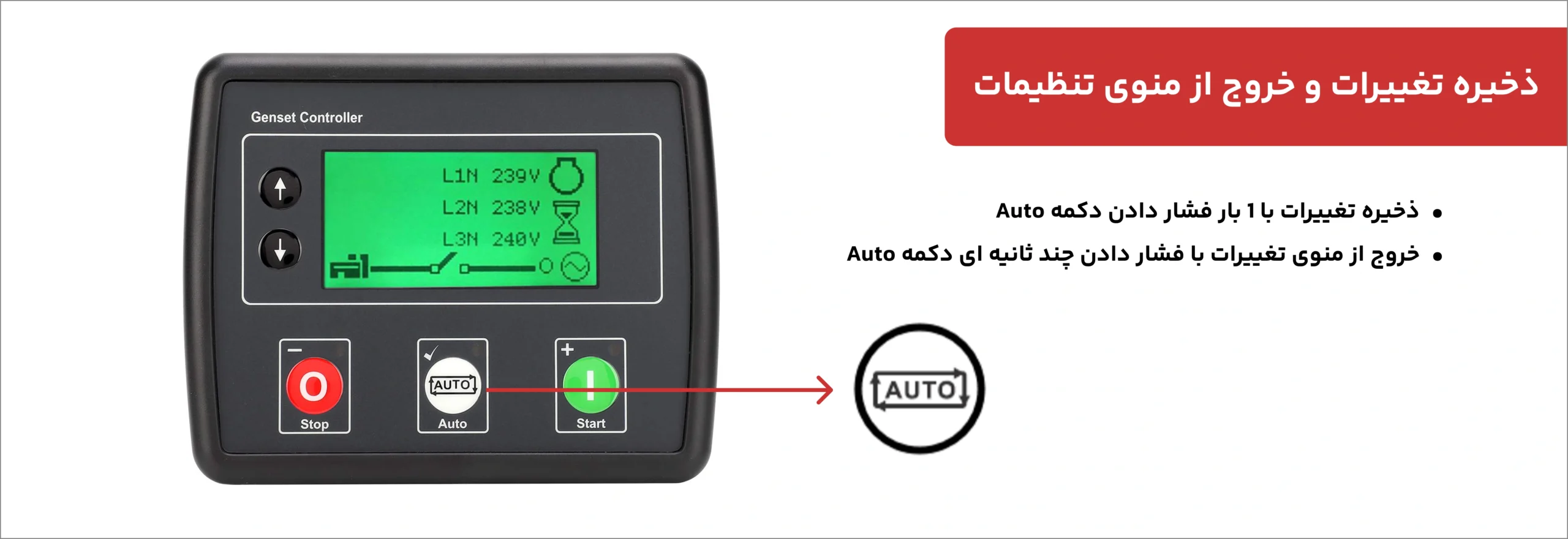

مرحله پنجم: ذخیره مقدار جدید
پس از تنظیم عدد دلخواه:
دکمه Auto را فشار دهید.
با این کار، مقدار جدید ذخیره می شود.
خروج عدد از حالت چشمک زن، به معنای ثبت موفق تنظیم است.
مرحله ششم: خروج از منوی تنظیمات
برای خروج کامل از محیط ویرایش:
دکمه Auto را چند ثانیه نگه دارید.
پس از خروج، آیکون تنظیمات از روی نمایشگر حذف می شود و برد به حالت عادی بازمیگردد.
جدول کدهای تنظیمات برد کنترل دیپسی 4520 چیست؟
بعد از یادگیری روش تغییر تنظیمات، حالا نوبت آن است که بدانیم هر عددی که روی نمایشگر می بینیم، دقیقا مربوط به چه تنظیمی است و تغییر آن چه تاثیری دارد؟
برد DSE4520 برای ساده سازی تنظیمات، هر پارامتر را با یک کد عددی مشخص کرده است. این کدها در جدول تنظیمات (Manual) طبقه بندی شده اند و هر کدام رفتار مشخصی از برد را کنترل می کنند.
دسته بندی کدهای تنظیمات DSE4520
جدول تنظیمات برد دیپسی 4520 به چند بخش اصلی تقسیم می شود که هر بخش بازه مشخصی از کدها را شامل می شود:
1. تنظیمات عمومی (Module Configuration – کدهای 100)
این پارامترها مربوط به نمایشگر، رفتار کلی برد و امکانات عمومی هستند.
برای مثال:
- فعال یا غیرفعال بودن نمایش ولتاژ، جریان، فرکانس
- تنظیم کنتراست صفحه نمایش
- فعال کردن حالت صرفه جویی در مصرف انرژی (Sleep Mode)
- تعیین اینکه در هنگام استارت، تست لامپ انجام شود یا نه
تغییر این کدها روی نحوه نمایش اطلاعات و کاربری برد اثر می گذارد، نه روی قدرت موتور.
2. تنظیمات ورودی های دیجیتال (Digital Inputs – کدهای 300)
این بخش به شما می گوید هر ورودی دیجیتال (A ،B ،C ،D) چه کاری انجام دهد.
هر ورودی سه مفهوم مهم دارد:
- منبع ورودی (Input Source)
- نوع فعال سازی (Close to Activate یا Open to Activate)
- واکنش برد به فعال شدن ورودی
مثلا:
- اگر ورودی فعال شود، برد فقط هشدار بدهد
- ژنراتور را خاموش کند (Shutdown)
- یا قطع برق حفاظتی ایجاد کند (Electrical Trip)
تغییر مقدار این کدها مستقیما روی ایمنی و رفتار حفاظتی ژنراتور تاثیر می گذارد.
3. تنظیمات خروجی ها (Outputs – کدهای 400)
در این بخش مشخص می شود هر خروجی دیجیتال چه زمانی فعال شود.
برای هر خروجی:
- مشخص می کنید با چه رویدادی فعال شود (مثلا ژنراتور آماده، خطا، در حال کار)
- تعیین می کنید خروجی در حالت نرمال برق دار باشد یا بی برق
مثال:
- خروجی برای روشن شدن چراغ هشدار
- فرمان به رله خارجی یا آژیر
این تنظیمات نقش مهمی در ارتباط برد با تجهیزات جانبی دارند.
4. تنظیمات تایمرها (Timers – کدهای 500)
کدهای سری 500 از مهم ترین بخش های جدول هستند، چون رفتار زمانی ژنراتور را کنترل می کنند.
برخی از مهم ترین آن ها:
- تاخیر شروع به کار پس از قطع برق شهر
- فاصله بین استارت ها
- زمان گرم شدن موتور قبل از بارگیری
- مدت زمان خنک کاری موتور قبل از خاموش شدن
اگر این مقادیر درست تنظیم نشوند، ممکن است:
- موتور بیش از حد استارت زده شود
- یا قبل از خنک شدن، خاموش شود و آسیب ببیند
5. تنظیمات ژنراتور و الکتریکی (Generator / AC – کدهای 600)
این بخش مستقیما به محاسبات الکتریکی و حفاظت ها مربوط می شود.
نمونه تنظیمات:
- تعداد قطب های آلترناتور برای محاسبه دور موتور
- فعال یا غیرفعال کردن حفاظت اضافه ولتاژ یا افت ولتاژ
- محدودیت های فرکانس بالا و پایین
- نوع سیستم AC ژنراتور (تک فاز یا سه فاز)
این کدها روی سلامت ژنراتور و تجهیزات مصرف کننده تاثیر مستقیم دارند.
چگونه مقدار صحیح هر کد را انتخاب کنیم؟
در جدول راهنمای دیپسی، روبهروی هر کد مشخص شده است:
- مقدار پیش فرض کارخانه
- بازه مجاز تغییر (مثلا 0 تا 1، یا 0 تا 999 ثانیه)
- توضیح عملکرد هر عدد
معمولا:
- 0 به معنی غیرفعال
- 1 به معنی فعال
- افزایش عدد = افزایش زمان تاخیر
- کاهش عدد = واکنش سریع تر برد
نکات کاربردی برای جلوگیری از خطا در تنظیمات
- هر کد فقط یک عدد ساده نیست؛ پشت آن یک منطق کنترلی وجود دارد
- تغییر اشتباه بعضی کدها می تواند باعث استارت نخوردن ژنراتور، خاموشی ناگهانی، یا غیر فعال شدن حفاظت ها شود
- تمامی تغییرات اعمال شده بلافاصله روی عملکرد برد تاثیر می گذارند.
- بهتر است تنظیمات مهم (مثل حفاظت ها و تایمرها) فقط توسط افراد فنی انجام شود.
- برای پیکربندی کامل، سناریونویسی و تنظیم ورودی/خروجی های پیشرفته، استفاده از نرم افزار DSE Configuration Suite پیشنهاد می شود.
