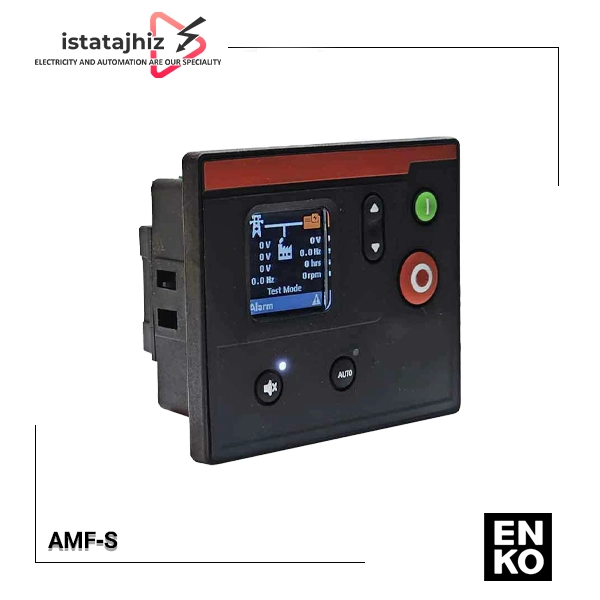

برد کنترل دیزل ژنراتور ENKO AMF-S یک سیستم کنترل و مانیتورینگ کاربردی برای ژنراتورهای دیزلی است که با هدف کنترل دقیق، راهاندازی ساده، مدیریت حالتهای کاری، و نمایش سریع وضعیت سیستم طراحی شده است. این برد با داشتن رابط کاربری روشن و منظم، به اپراتور کمک میکند تا در کوتاهترین زمان وضعیت ژنراتور، بار، ولتاژ شبکه، ولتاژ ژنراتور، فرکانس، دور موتور و ساعات کارکرد را بررسی کند و در صورت نیاز بهسادگی بین حالتهای مختلف جابهجا شود.
اگر به دنبال یک برد کنترل ژنراتور قابلاعتماد، انعطافپذیر و مناسب برای کاربردهای اتوماتیک و دستی هستید، مدل AMF-S از ENKO میتواند یک گزینه حرفهای و کارآمد باشد.
چرا برد کنترل AMF-S انتخاب مناسبی است؟
برد کنترل AMF-S برای کاربرانی طراحی شده که هم سادگی در استفاده میخواهند و هم امکانات تنظیمپذیر. این برد علاوه بر کنترل روشن و خاموش شدن ژنراتور، امکان تعریف ورودیها و خروجیهای مختلف را فراهم میکند و برای پروژههایی که نیاز به شخصیسازی عملکرد دارند، بسیار مناسب است.
مزایای کلیدی:
- کنترل و مانیتورینگ همزمان ژنراتور و شبکه
- پشتیبانی از حالتهای Auto، Manual، Test و Off
- دکمههای عملیاتی مشخص و ساده
- نمایش وضعیت و خطاها بهصورت واضح
- قابلیت تنظیم عملکرد ورودیها و خروجیها
- مناسب برای سیستمهای دیزل ژنراتور با نیاز به اتوماسیون و حفاظت عملیاتی
حالتهای کاری برد AMF-S
این برد برای کاربریهای مختلف، حالتهای کاری مشخصی ارائه میدهد که باعث میشود اپراتور بتواند عملکرد سیستم را متناسب با شرایط واقعی تنظیم کند.
حالتهای اصلی:
- Auto Mode: عملکرد خودکار بر اساس وضعیت شبکه و ژنراتور
- Manual Mode: کنترل دستی توسط اپراتور
- Test Mode: حالت تست برای بررسی عملکرد ژنراتور
- Off Mode: خاموشی و خروج از حالت عملیاتی
کاربرد این حالتها در عمل
در پروژههای صنعتی، همیشه نیاز نیست ژنراتور بهصورت خودکار وارد مدار شود. گاهی اپراتور میخواهد فقط روشن شدن موتور را بررسی کند، یا ژنراتور را بدون انتقال بار تست کند. AMF-S این انعطاف را فراهم میکند و به همین دلیل در بهرهبرداری واقعی بسیار کاربردی است.
دکمههای کنترلی و عملکرد هرکدام
رابط کاربری این برد بر اساس دکمههای ساده اما بسیار کاربردی طراحی شده است.
START
دکمه Start برای استارت زدن ژنراتور استفاده میشود. طبق فایل:
- در حالت MSU Manual Start یا AMF Test Mode، ژنراتور را استارت میزند
- وقتی ژنراتور روشن است، با فشردن دوباره آن، بار ژنراتور وصل میشود
STOP
دکمه Stop برای توقف عملکرد سیستم است.
- اگر بار وصل باشد، ابتدا سیستم وارد Cooling میشود
- در غیر این صورت وارد حالت توقف میشود
- همچنین دستگاه را وارد Closed Mode میکند
AUTO
دکمه Auto در صفحههای مانیتورینگ برای تغییر حالت استفاده میشود:
- در AMF Module: بین Off / Test / Auto
- در MSU Module: بین Off / Manual
- در منوها نیز نقش Enter را دارد
EXIT
دکمه Exit برای خروج از منوها استفاده میشود.
- در صفحههای مانیتورینگ، فشردن کوتاه آن نقش Reset را دارد

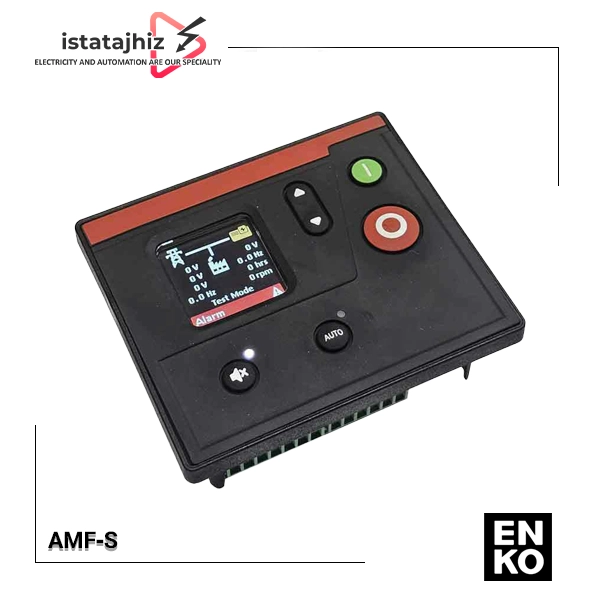

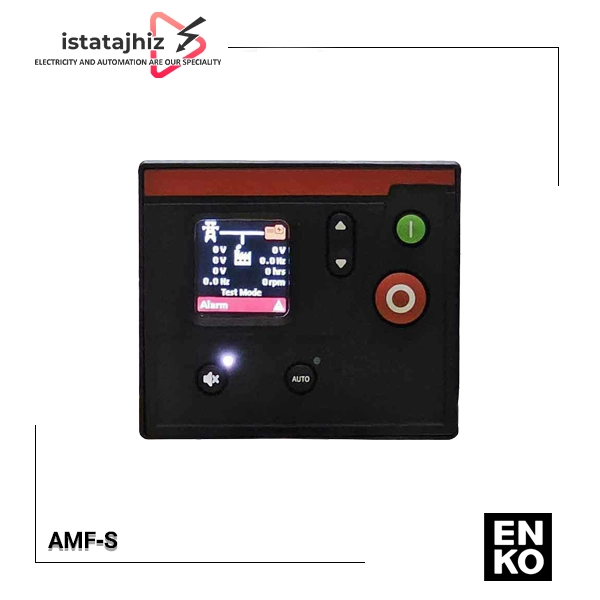

نمایشگر و اطلاعاتی که روی صفحه دیده میشود
یکی از نقاط قوت AMF-S، نمایش روشن و کاربردی اطلاعات اصلی سیستم است. این موضوع برای اپراتورهایی که نیاز دارند سریع وضعیت ژنراتور را تشخیص دهند، بسیار مهم است.
اطلاعات قابل مشاهده روی صفحه:
- وضعیت Generator
- وضعیت Load
- Frequency
- RPM
- Bara
- Operating Hours
- Mains Voltage
- Generator Voltage
- وضعیت Off Mode
- Status Information
- Digital I/O
مزیت این طراحی
این چیدمان باعث میشود اپراتور بدون نیاز به ورود به منوهای پیچیده، در یک نگاه به اطلاعات حیاتی سیستم دسترسی داشته باشد. در کاربردهای صنعتی، این یعنی تصمیمگیری سریعتر، خطای کمتر و نگهداری سادهتر.
مدیریت خطاها و آلارمها
برد AMF-S در نمایش و مدیریت خطاها، ساختار قابلفهمی دارد.
ویژگیهای نمایش خطا:
- خطاهای فعال با پسزمینه قرمز نمایش داده میشوند
- Fault Record یا سوابق خطا در پایین لیست خطاهای فعال دیده میشود
- رنگ پسزمینه سوابق خطا مشکی است
رفتار سیستم در زمان خطا
- نماد خطا یا هشدار در پایین سمت راست نمایش داده میشود
- نوار وضعیت بسته به شدت خطا ممکن است قرمز یا آبی چشمکزن باشد
- برخی آلارمها و خطاها از منوی اصلی قابل ریست هستند
- با این حال، ممکن است اطلاعات خطا تا زمان ریست مجدد همچنان روی صفحه اصلی باقی بماند

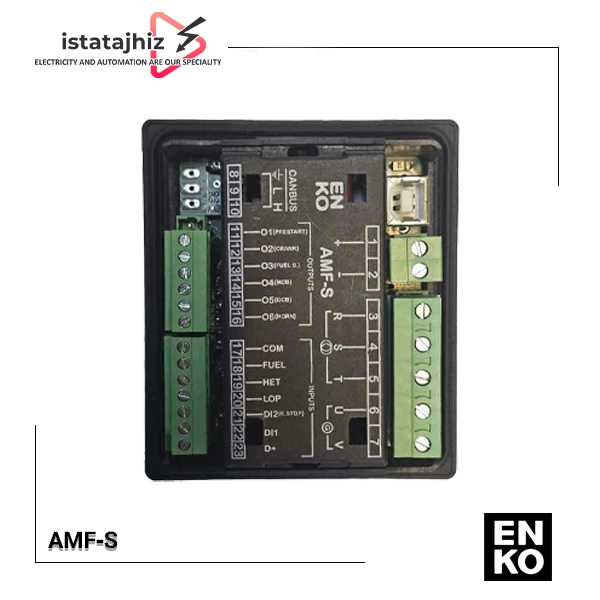

ورودیها و خروجیهای قابل تنظیم
یکی از مهمترین مزیتهای این برد، انعطاف بالا در تعریف I/O است. این یعنی میتوان عملکرد بعضی ورودیها و خروجیها را متناسب با نیاز پروژه تغییر داد.
خروجیها
برد دارای 6 خروجی است که برای کارکردهای مختلف قابل تعریف هستند.
عملکردهای پیشفرض خروجیها:
- Starter Output
- Fuel Solenoid
- Stop Solenoid
- Horn Output
- Generator Contactor
- Mains Contactor
سایر عملکردهای قابل انتخاب:
- Pre Initialisation
- Choke Output
- Cooling Fan
- Fuel Pump
- General Alarm
- Low Fuel Level Alarm
- Oil Change Maintenance Alarm
- Air Filter Change Alarm
- Fuel Change Maintenance Alarm
- General Maintenance Alarm
- Output in Automatic Mode
- Output in Manual Mode
- Audible Warning Before Operation
ورودیها
برد دارای 5 ورودی است که میتوان آنها را برای عملکردهای مختلف تنظیم کرد.
عملکردهای قابل تعریف برای ورودیها:
- Emergency Stop
- Remote Start/Stop
- Remote Operation/Upload
- Panel Lock
- Start Button Simulation
- Stop Button Simulation
- Alarm Disabled
- Alarm Reset
- User Defined
اهمیت این انعطاف
برای یک سیستم دیزل ژنراتور صنعتی، ورودی/خروجی قابل برنامهریزی یعنی:
- نصب آسانتر
- سازگاری بهتر با تابلوهای مختلف
- کاهش نیاز به تجهیزات جانبی
- شخصیسازی متناسب با پروژه
