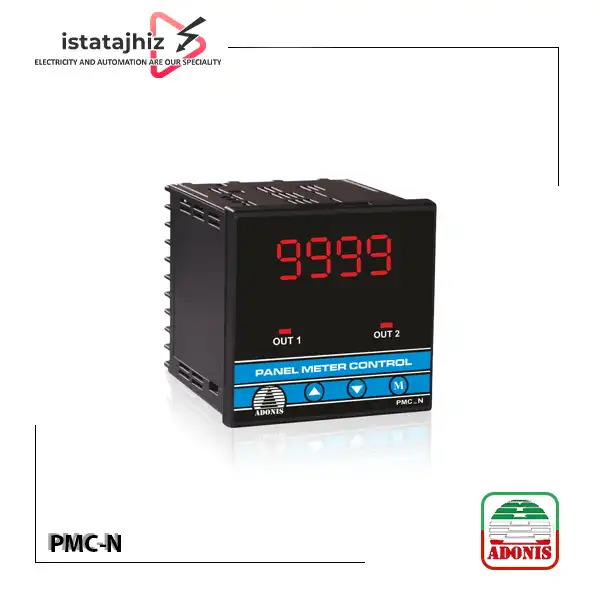

پنل متر آدنیس PMC-N

Panel Meter PMC-N یک نمایشگر دیجیتال تابلویی است که برای نصب روی درب تابلو برق طراحی شده است. وظیفه اصلی این دستگاه، دریافت سیگنال ورودی و تبدیل آن به مقدار قابل مشاهده روی نمایشگر است. بسته به مدل و تنظیمات، این سیگنال می‌تواند ولتاژ، جریان، خروجی ترانس جریان، خروجی شنت یا سیگنال‌ های استاندارد آنالوگ باشد.

در بسیاری از تابلوهای صنعتی، تنها نمایش مقدار ولتاژ یا جریان کافی نیست. اپراتور یا سیستم کنترل باید بتواند در صورت عبور مقدار از حد مجاز، هشدار دریافت کند یا یک تجهیز دیگر را فعال و غیرفعال نماید. پنل متر PMC-N از برند ADONIS با داشتن خروجی‌های رله و تنظیمات آلارم، این نیاز را پاسخ می‌دهد. طراحی تابلویی، دقت اندازه‌گیری مناسب، پشتیبانی از تغذیه‌های مختلف و امکان تنظیم پارامترهای کنترلی، از دلایل استفاده گسترده این محصول در پروژه‌های برق صنعتی است.

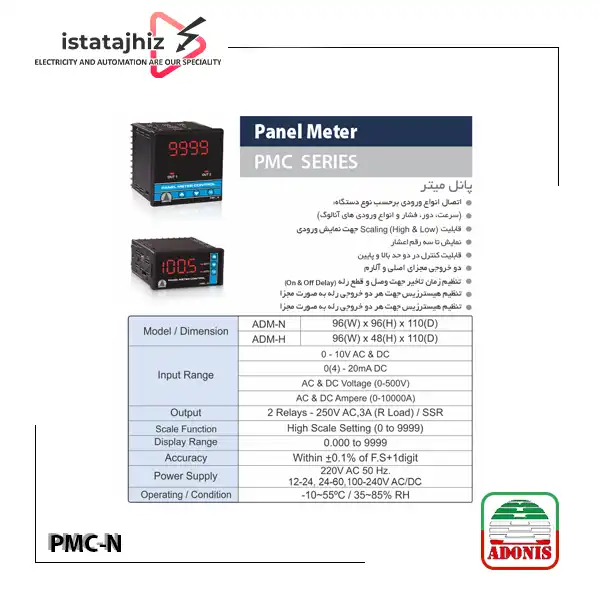

مشخصات فنی پنل متر PMC-N

• نام محصول پنل متر دیجیتال PMC-N
• نام انگلیسی PMC-N Digital Panel Meter
• نوع نمایش نمایشگر دیجیتال تابلویی برای سیگنال‌های الکتریکی و آنالوگ
• دقت اندازه‌گیری ±0.1% F.S + 1 Digit
• نوع ورودی ولتاژ ورودی 0 تا 10 ولت AC/DC در مدل مربوطه
• نوع ورودی جریان ورودی 4 تا 20 میلی‌آمپر DC در مدل مربوطه
• سایر ورودی‌های قابل سفارش ورودی ولتاژ تا 500 ولت AC/DC و ورودی جریان با CT یا شنت، متناسب با مدل
• تعداد خروجی رله بدون رله، تک رله یا دو رله بر اساس مدل انتخابی
• ظرفیت رله 250 ولت AC، حداکثر 3 آمپر برای بار مقاومتی
• خروجی SSR در برخی مدل‌ها یا پیکربندی‌ها قابل ارائه
• ولتاژ تغذیه 12 تا 24، 24 تا 60 یا 100 تا 240 ولت AC/DC، وابسته به کد فنی
• دمای کاری 10- تا 55+ درجه سانتی‌گراد
• رطوبت مجاز 35 تا 85 درصد RH
• ابعاد بدنه 96×96×110 یا 96×48×110 میلی‌متر، بر اساس مدل

انواع ورودی پنل متر PMC-N

پنل متر PMC-N بسته به کد فنی و کاربرد مورد نیاز، با ورودی‌های مختلف عرضه می‌شود. دو ورودی پرکاربرد این محصول در سیستم‌های اتوماسیون صنعتی عبارت‌اند از:

پنل میتر PMC-N با ورودی 0 تا 10 ولت

مدل دارای ورودی 0-10V برای دریافت سیگنال ولتاژی از تجهیزاتی مانند ترانسمیتر، کنترلر، اینورتر، درایو، سنسورهای صنعتی و ماژول‌های آنالوگ PLC مناسب است. مقدار ولتاژ ورودی می‌تواند با استفاده از تنظیمات Scale به واحد واقعی فرآیند تبدیل شود. برای نمونه، اگر یک سنسور فشار در بازه 0 تا 10 بار، خروجی 0 تا 10 ولت داشته باشد، پنل متر می‌تواند با تنظیم مقیاس مناسب، مقدار فشار را به‌صورت مستقیم از 0 تا 10 بار روی نمایشگر نشان دهد.

تعداد خروجی رله پنل میتر PMC-N

پنل میتر PMC-N بر اساس مدل انتخابی می‌تواند در سه حالت اصلی عرضه شود:

مدل بدون رله : 0 رله فقط نمایش مقدار اندازه‌گیری‌شده
مدل تک رله :1 رله یک آلارم یا یک فرمان کنترلی
مدل دو رله :2 رله کنترل حد بالا و پایین یا دو فرمان مستقل

مدل بدون رله

مدل بدون رله زمانی انتخاب می‌شود که هدف فقط نمایش مقدار سیگنال روی درب تابلو باشد و نیازی به آلارم یا کنترل تجهیزات جانبی وجود نداشته باشد. این مدل برای نمایش فشار، دما، سطح، جریان یا ولتاژ در تابلوهای مانیتورینگ مناسب است و معمولاً انتخابی اقتصادی‌تر نسبت به مدل‌های دارای خروجی رله محسوب می‌شود.

مدل تک رله

مدل تک رله برای پروژه‌هایی مناسب است که تنها به یک فرمان نیاز دارند. برای مثال، می‌توان رله را برای اعلام آلارم افزایش فشار، قطع دستگاه در دمای بالا یا روشن‌کردن فن در مقدار مشخص تنظیم کرد.

نمونه کاربرد تک رله:

هشدار فشار بالا
قطع پمپ در سطح بالا
روشن‌شدن فن در دمای تعیین‌شده
اعلام افت یا افزایش غیرمجاز سیگنال
مدل دو رله
مدل دو رله برای کنترل‌های کامل‌تر استفاده می‌شود. دو رله می‌توانند برای حد بالا و حد پایین، آلارم و تریپ، یا فرمان‌دهی به دو تجهیز جداگانه تنظیم شوند.

نمونه کاربرد دو رله:

• رله اول برای حد پایین و رله دوم برای حد بالا
• یک رله برای آلارم و رله دوم برای قطع اضطراری
• کنترل روشن و خاموش پمپ براساس سطح یا فشار
• فرمان‌دهی به فن و آلارم در دماهای متفاوت
• کنترل فرآیند با دو نقطه تنظیم مستقل

کاربرد پنل متر PMC-N در صنعت

پنل متر دیجیتال PMC-N با توجه به ورودی‌های متنوع و خروجی‌های رله، در طیف وسیعی از تابلوهای برق و تجهیزات کنترلی استفاده می‌شود. انتخاب ورودی صحیح و تنظیم دقیق ضریب مقیاس، مهم‌ترین عامل برای استفاده درست از این تجهیز است.

مهم‌ترین کاربردها

• نمایش ولتاژ AC یا DC در تابلو برق
• نمایش جریان مصرفی تجهیزات و خطوط تولید
• اندازه‌گیری جریان‌های بالا با استفاده از CT
• نمایش جریان DC با استفاده از شنت
• نمایش خروجی سنسورهای فشار، سطح، دما و فلو با سیگنال 4-20mA
• نمایش سیگنال تجهیزات دارای خروجی 0-10V
• کنترل حد بالا و پایین جریان یا ولتاژ
• ایجاد آلارم در شرایط اضافه‌جریان، افت ولتاژ یا خروج از محدوده فرآیند
• استفاده در تابلوهای پمپ، بوستر پمپ، کمپرسور و تهویه صنعتی
• استفاده در تابلوهای کنترل موتور، ژنراتور و خطوط توزیع
• جایگزینی ولت‌متر و آمپرمترهای عقربه‌ای در تابلوهای قدیمی

راهنمای انتخاب پنل میتر PMC-N

پیش از خرید پنل متر PMC-N، موارد زیر را مشخص کنید:

1. نوع پارامتر قابل اندازه‌گیری

ابتدا تعیین کنید که دستگاه قرار است چه مقداری را نمایش دهد:

ولتاژ AC
ولتاژ DC
جریان AC
جریان DC
سیگنال 4-20mA
سیگنال 0-10V

2. رنج واقعی ورودی

رنج اندازه‌گیری باید با مقدار واقعی سیستم مطابقت داشته باشد. برای مثال، اگر جریان خط 400 آمپر است، باید CT مناسب انتخاب شود و نسبت تبدیل آن در تنظیمات پنل میتر اعمال گردد.

3. نیاز یا عدم نیاز به خروجی رله

اگر فقط نمایش مقدار مورد نیاز است، خروجی رله ممکن است کاربردی نباشد. اما برای هشدار اضافه‌جریان، قطع پمپ در فشار بالا یا فعال‌کردن فن در دمای مشخص، خروجی رله اهمیت زیادی دارد.

4. ولتاژ تغذیه موجود در تابلو

مدل تغذیه باید با ولتاژ موجود در تابلو هماهنگ باشد؛ برای نمونه تغذیه 24 ولت AC/DC یا 220 ولت AC.

5. فضای نصب روی درب تابلو

قبل از خرید، فضای موجود روی درب تابلو و ابعاد فیزیکی دستگاه را بررسی کنید. در مستندات، ابعاد بدنه 96×96 و 96×48 میلی‌متر دیده می‌شود.

راهنمای تنظیمات و کاربری پنل میتر PMC-N

پنل میتر PMC-N دارای منوی پارامتری برای تنظیم نمایش و عملکرد خروجی‌ها است. مهم‌ترین پارامترهای قابل استفاده عبارت‌اند از:

• P-01 تنظیم محل اعشار
• P-02 تنظیم ضریب مقیاس یا Scale Factor
• P-03 تنظیم حدود عملکرد یا آلارم
• P-04 تنظیم فاصله قطع و وصل رله
• P-05 تنظیم تأخیر قطع یا وصل
• P-06 تنظیم تأخیر عملکرد رله
• P-10 تنظیم هیسترزیس آلارم
• P-11 تنظیم تأخیر آلارم و رله
• P-12 انتخاب عملکرد مستقیم یا معکوس
• P-13 انتخاب حالت اتوماتیک یا دستی
• P-14 بازگردانی تنظیمات کارخانه
• P-15 تعریف رمز عبور

تنظیم ضریب مقیاس چگونه انجام می‌شود؟

ضریب مقیاس برای زمانی استفاده می‌شود که مقدار ورودی با مقدار مورد نیاز برای نمایش تفاوت دارد؛ مانند استفاده از CT، شنت یا سنسور آنالوگ. برای مثال، اگر CT با نسبت 400/5 آمپر استفاده می‌شود، تنظیمات Scale باید به‌گونه‌ای انجام شود که مقدار واقعی 400 آمپر روی نمایشگر نشان داده شود، نه جریان ثانویه CT.

نقش هیسترزیس در خروجی رله

هیسترزیس، اختلاف بین نقطه وصل و قطع رله است. استفاده از آن از قطع و وصل متوالی رله در نزدیکی نقطه تنظیم جلوگیری می‌کند. این موضوع به‌ویژه در کنترل پمپ، فن، هیتر و آلارم‌های فرآیندی بسیار مهم است.

قیمت پنل میتر PMC-N

قیمت پنل میتر PMC-N به عواملی مانند نوع ورودی، رنج ولتاژ یا جریان، نوع تغذیه، ابعاد دستگاه، تعداد خروجی‌ها و شرایط بازار تجهیزات برق صنعتی وابسته است. به همین دلیل، برای اعلام قیمت دقیق، لازم است مشخصات فنی مورد نیاز پروژه بررسی شود.

برای دریافت قیمت پنل متر PMC-N، استعلام موجودی، خرید تکی یا خرید عمده، اطلاعات زیر را هنگام تماس اعلام کنید:

• نوع پارامتر مورد اندازه‌گیری
• رنج ولتاژ، جریان یا سیگنال ورودی
• نوع تغذیه مورد نیاز
• نیاز به خروجی رله یا SSR
• ابعاد مورد نیاز برای نصب روی تابلو
• تعداد مورد نیاز پروژه
