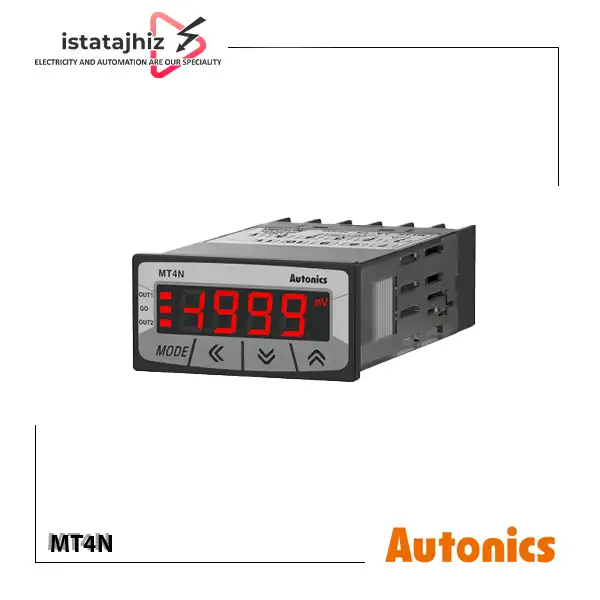

پنل میتر سری MT4N آتونیکس

سری MT4N از آتونیکس، یک خانواده‌ی حرفه‌ای از پنل‌مترهای 4 رقمی است که برای اندازه‌گیری و نمایش انواع کمیت‌های الکتریکی در تابلوهای صنعتی طراحی شده‌اند. این سری برخلاف یک نمایشگر ساده، با مدل‌های مختلف خود می‌تواند هم برای ولتاژ DC، هم جریان DC، هم ولتاژ AC و هم جریان AC به‌کار برود.

نکته مهم در MT4N این است که شما با یک پلتفرم واحد طرف هستید، اما بسته به کد مدل، رفتار دستگاه کاملاً متفاوت می‌شود. همین موضوع باعث شده این سری برای تابلو برق، اتوماسیون صنعتی، سیستم‌های مانیتورینگ و پروژه‌های کنترلی، انتخابی بسیار منعطف باشد.

این سری دقیقاً چه چیزی را پوشش می‌دهد؟

مدل‌های MT4N در چهار شاخه اصلی عرضه می‌شوند:

• DV برای اندازه‌گیری ولتاژ DC
• DA برای اندازه‌گیری جریان DC
• AV برای اندازه‌گیری ولتاژ AC
• AA برای اندازه‌گیری جریان AC

یعنی اگر پروژه شما مربوط به باتری، پاورساپلای، شارژر، مدار DC، شبکه AC یا بارهای متناوب باشد، در همین خانواده یک مدل مناسب پیدا می‌شود.

چرا MT4N بین پنل‌مترهای صنعتی مهم است؟

چون این سری پنل متر فقط نقش «نمایشگر عدد» را بازی نمی‌کند. MT4N در واقع یک ابزار مانیتورینگ قابل تنظیم است که می‌تواند:

• مقدار را مستقیم نشان دهد
• مقدار را مقیاس‌گذاری کند
• در مدل‌های AC فرکانس را نمایش دهد
• به خروجی‌های مختلف مجهز شود
• در مدل‌های دارای ارتباط، با سیستم‌های کنترلی تعامل داشته باشد

به همین دلیل، این سری هم در پروژه‌های ساده و هم در سیستم‌های نیمه‌پیشرفته اتوماسیون به کار می‌رود.

تغذیه و ساختار کلی

بسته به کد سفارش، این دستگاه با یکی از دو نوع تغذیه عرضه می‌شود:

• 12 تا 24 ولت AC/DC
• 100 تا 240 ولت AC

این انعطاف باعث می‌شود MT4N برند آتونیکس را هم در تابلوهای کوچک با تغذیه کم‌ولتاژ و هم در تابلوهای صنعتی عمومی استفاده کرد.

نمایشگر دستگاه هم از نوع قرمز 7-segment است و خوانایی خوبی در محیط صنعتی دارد. تعداد ارقام نمایش 4 رقمی بوده و محدوده کلی آن تا -1999 تا 9999 می‌رسد.

روش نمایش و منطق اندازه‌گیری

MT4N سه حالت اصلی برای نمایش دارد:

• STND برای نمایش استاندارد و مستقیم
• SCAL برای نمایش مهندسی‌شده و مقیاس‌دار
• FREQ برای نمایش فرکانس در مدل‌های AC

همچنین در مدل‌های AC، روش اندازه‌گیری می‌تواند یکی از این گزینه‌ها باشد:

• True RMS
• Average RMS
• AVG

این یعنی در کاربردهای دارای نویز، اعوجاج یا شکل موج غیرسینوسی، دستگاه همچنان می‌تواند مقدار قابل اتکایی ارائه دهد.

ورودی‌ها و رنج‌های قابل استفاده

سری MT4N برای هر نوع ورودی، رنج‌های متنوعی را پوشش می‌دهد.

برای ولتاژ DC

از رنج‌های میلی‌ولتی تا چندصد ولت، از جمله:

• 50mV
• 250mV
• 1V
• 5V
• 10V
• 50V
• 100V
• 500V

برای جریان DC

از رنج‌های کوچک تا جریان‌های بالاتر، مثل:

• 5mA
• 50mA
• 100mA
• 250mA
• 500mA
• 1A
• 2.5A
• 5A

برای ولتاژ AC

مدل‌های AC برای رنج‌های مختلف ولتاژ شبکه و سیگنال طراحی شده‌اند.

برای جریان AC

رنج‌های متداول از جریان‌های کوچک تا 5 آمپر را پوشش می‌دهند.

خروجی‌ها و قابلیت‌های ارتباطی

بسته به کد سفارش، MT4N می‌تواند با خروجی‌ها و ارتباط‌های مختلف عرضه شود:

• بدون خروجی
• خروجی رله
• خروجی NPN
• خروجی PNP
• خروجی آنالوگ 4-20mA
• خروجی سریال کم‌سرعت
• ارتباط RS485 / Modbus RTU
• خروجی BCD Dynamic

این تنوع باعث می‌شود MT4N فقط یک ابزار نمایش نباشد، بلکه در بسیاری از پروژه‌ها نقش سیگنال‌دهنده و رابط کنترلی هم داشته باشد.

کاربردهای اصلی MT4N

این سری در جاهای مختلفی استفاده می‌شود، از جمله:

• تابلوهای برق صنعتی
• سیستم‌های DC و باتری
• مانیتورینگ ولتاژ خروجی پاورساپلای
• اندازه‌گیری جریان مصرفی خطوط DC
• پایش ولتاژ و جریان AC
• تابلوهای کنترل و اتوماسیون
• سیستم‌های دارای نیاز به خروجی کنترلی یا انتقال دیتا
• پروژه‌هایی که نمایش فرکانس هم لازم دارند

چرا این سری برای خرید منطقی است؟

چون شما به جای خرید چند ابزار متفاوت، با یک خانواده طرف هستید که برای کمیت‌های مختلف نسخه‌های متنوع دارد. اگر پروژه شما در آینده از DC به AC یا از نمایش ساده به کنترل و ارتباط ارتقا پیدا کند، همچنان در همین سری می‌توانید مدل مناسب‌تر را انتخاب کنید.

نکات مهم قبل از انتخاب مدل

قبل از خرید MT4N باید این موارد را چک کنید:

• نوع ورودی شما AC است یا DC
• قرار است فقط نمایش داشته باشید یا خروجی هم لازم است
• آیا به 4-20mA نیاز دارید یا نه
• آیا ارتباط RS485 لازم دارید
• تغذیه تابلو شما 24V است یا 220V
• برای مدل‌های AC، نمایش فرکانس هم مورد نیاز هست یا نه
• رنج واقعی سیگنال با رنج ورودی دستگاه هماهنگ باشد

جمع‌بندی

Autonics MT4N یک سری پنل‌متر انعطاف‌پذیر، صنعتی و بسیار کاربردی است که برای اندازه‌گیری ولتاژ و جریان AC/DC طراحی شده. اگر پروژه شما نیاز به یک نمایشگر دقیق، قابل تنظیم و قابل توسعه دارد، MT4N از آن خانواده‌هایی است که هم در پروژه‌های ساده جواب می‌دهد و هم در سیستم‌های حرفه‌ای‌تر.
