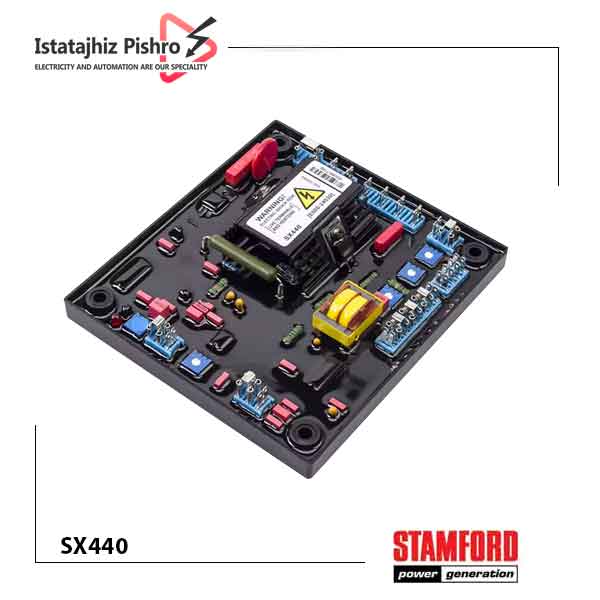

معرفی رگولاتور ولتاژ SX440
رگولاتور ولتاژ SX440 یک AVR (Automatic Voltage Regulator) یا رگولاتور ولتاژ اتوماتیک است که به صورت گسترده در ژنراتورهای بدون زغال (brushless) استفاده میشود. این رگولاتور ولتاژ خروجی ژنراتور را در محدوده مشخصی ثابت نگه می‌دارد.
این رگولاتور به منظور تثبیت ولتاژ خروجی، تغییرات ناشی از بار، سرعت، دما و ضریب توان ژنراتور را جبران می‌کند.
مشخصات فنی اصلی sx440
- ورودی برق (Sensing Input):
- ولتاژ: ۱۹۰ تا ۲۶۴ ولت AC
- فرکانس: ۵۰ تا ۶۰ هرتز
- فاز: تک فاز
- خروجی (Output):
- ولتاژ: حداکثر ۹۰ ولت DC در ولتاژ ورودی ۲۰۷ ولت AC
- جریان: ۴ آمپر DC به صورت پیوسته، و ۶ آمپر DC برای ۱۰ ثانیه (لحظه‌ای)
- مقاومت میدان: حداقل ۱۵ اهم
- دقت تنظیم ولتاژ (Regulation):
- ۱٪ (با ۴٪ تغییر سرعت موتور)
- پاسخ سیستم (System Response):
- زمان پاسخ AVR: ۲۰ میلی‌ثانیه
- زمان رسیدن جریان میدان به ۹۰٪: ۸۰ میلی‌ثانیه
- زمان رسیدن ولتاژ دستگاه به ۹۷٪: ۳۰۰ میلی‌ثانیه
- قابلیت‌های دیگر:
- حفاظت در برابر افت فرکانس (UFRO): در صورت کاهش دور موتور، ولتاژ خروجی را کاهش می‌دهد تا از سیستم تحریک محافظت شود.
- ورودی آنالوگ: برای اتصال به کنترلرهای فاکتور توان (VAr/PF) یا سایر دستگاه‌های خارجی، با ورودی ۵ ولت DC.
- تنظیم ولتاژ خارجی (External Voltage Adjustment): با استفاده از یک پتانسیومتر ۱ کیلو اهمی، امکان تنظیم ولتاژ خروجی تا ۱۰٪ وجود دارد.
- ورودی Droop Quadrature: برای کارکرد موازی (پارالل) با سایر ژنراتورها.
- دمای کاری: ۴۰- تا ۷۰+ درجه سانتی‌گراد
- ابعاد و وزن:
- وزن: حدود ۴۱۸ گرم
- توان مصرفی واحد: حداکثر ۱۲ وات
پتانسیومتر ها و نحوه تنظیم رگلاتور ولتاژ sx440
پتانسیومترهای روی رگولاتور ولتاژ SX440 برای تنظیم دقیق عملکرد دستگاه به کار می‌روند. این پتانسیومترها به صورت پیچ‌های قابل تنظیم روی برد الکترونیکی قرار دارند و هر کدام وظیفه خاصی را بر عهده دارند.
پتانسیومترهای اصلی
- VOLTS (تنظیم ولتاژ):
- این پتانسیومتر اصلی‌ترین تنظیم‌کننده است و برای تنظیم ولتاژ خروجی ژنراتور استفاده میشود.
- با چرخش این پتانسیومتر، می‌توان ولتاژ خروجی ژنراتور را در محدوده مجاز تغییر داد.
- برای تنظیم اولیه، باید آن را روی حداکثر مقدار قرار داد، سپس ژنراتور را راه‌اندازی کرده و ولتاژ را با توجه به بار ژنراتور تنظیم کرد.
- STABILITY (پایداری):
- برای جلوگیری از نوسانات و بی‌ثباتی ولتاژ در خروجی ژنراتور به کار می‌رود.
- در صورتی که ولتاژ خروجی ژنراتور نوسان داشته باشد، با تنظیم این پتانسیومتر می‌توان پایداری را بهبود بخشید.
- تنظیم نادرست آن می‌تواند منجر به نوسان ولتاژ (hunting) یا واکنش کند سیستم شود.
- DROOP (پارالل):
- این پتانسیومتر برای کارکرد موازی (پارالل) دو یا چند ژنراتور استفاده میشود.
- با تنظیم آن، می‌توان تقسیم بار را بین ژنراتورهای موازی تنظیم کرد و مطمئن شد که هر ژنراتور به صورت متعادل بار را تأمین می‌کند.
- اگر ژنراتور به صورت مستقل کار می‌کند، این پتانسیومتر باید در کمترین مقدار خود قرار گیرد.
- UFRO (Under Frequency Rollover):
- مخفف حفاظت در برابر افت فرکانس است.
- این پتانسیومتر برای تنظیم نقطه فعال‌سازی حفاظت UFRO استفاده میشود.
- در صورت کاهش دور موتور ژنراتور (و در نتیجه کاهش فرکانس)، این سیستم ولتاژ خروجی را به صورت کنترل‌شده کاهش می‌دهد تا از آسیب به ژنراتور جلوگیری شود.
- تنظیم صحیح آن ضروری است تا در دورهای پایین‌تر از حد نرمال، ولتاژ به صورت ناگهانی قطع نشود.
مراحل تنظیم
- ابتدا ژنراتور را بدون بار روشن کنید.
- پتانسیومتر VOLTS را تا رسیدن به ولتاژ نامی (معمولاً 220 یا 400 ولت) تنظیم کنید.
- اگر ولتاژ نوسان داشت، پتانسیومتر STABILITY را به آرامی تنظیم کنید تا نوسانات متوقف شود.
- در صورت استفاده موازی، با اتصال CT به ورودی Droop، پتانسیومتر DROOP را برای تقسیم بار تنظیم کنید.
- پتانسیومتر UFRO باید به گونه‌ای تنظیم شود که حفاظت در فرکانس نامی فعال نشود، اما در صورت افت دور، ولتاژ به آرامی کاهش یابد.
تنظیم دقیق این پتانسیومترها به پایداری، عملکرد صحیح و طول عمر ژنراتور کمک می‌کند.
نحوه تست و تشخیص خرابی ولتاژ رگولاتور sx440
برای تست و تشخیص خرابی رگولاتور ولتاژ SX440، باید چند مرحله را به دقت دنبال کنید. این مراحل شامل بررسی‌های بصری، اندازه‌گیری‌های ولتاژ و مقاومت و بررسی عملکردی است.
مراحل تست
1. بازرسی بصری
ابتدا، رگولاتور را از نظر آسیب‌های فیزیکی بررسی کنید. به دنبال علائم زیر باشید:
- خازن‌های بادکرده یا نشتی‌دار: خازن‌های الکترولیتی خراب اغلب باد می‌کنند یا مایع الکترولیت از آن‌ها نشت می‌کند.
- مقاومت‌های سوخته یا تغییر رنگ‌داده: مقاومت‌های آسیب‌دیده ممکن است سیاه شده یا بوی سوختگی بدهند.
- آثار سوختگی روی برد مدار: وجود هرگونه لکه سیاه یا قهوه‌ای روی برد نشان‌دهنده گرم شدن بیش از حد یا اتصال کوتاه است.
- سیم‌های قطع‌شده یا شل: مطمئن شوید که تمام سیم‌کشی‌ها به درستی و محکم متصل شده‌اند.
2. تست با مولتی‌متر
این تست‌ها باید در حالتی که ژنراتور خاموش است انجام شود.
- تست مقاومت سیم‌پیچ تحریک:
- مولتی‌متر را روی حالت اهم (Ω) قرار دهید.
- پراب‌ها را به پایانه‌های F+ و F- روی رگولاتور وصل کنید.
- مقاومت سیم‌پیچ باید بین 15 تا 25 اهم باشد. مقدار کمتر از این حد ممکن است نشان‌دهنده اتصال کوتاه و مقدار بالاتر نشان‌دهنده قطعی سیم‌پیچ باشد.
- تست ورودی ولتاژ:
- ژنراتور را راه‌اندازی کنید و ولتاژ خروجی را در پایانه‌های 0 و XX (سنس) اندازه‌گیری کنید.
- ولتاژ ورودی باید در محدوده 190 تا 264 ولت AC باشد. ولتاژ پایین‌تر از این حد ممکن است به دلیل خرابی ژنراتور باشد نه رگولاتور.
3. تست عملکردی
برای این تست، ژنراتور باید روشن باشد.
- بررسی ولتاژ خروجی به سیم‌پیچ تحریک:
- مولتی‌متر را روی حالت ولتاژ DC قرار دهید.
- پراب‌ها را به پایانه‌های F+ و F- وصل کنید.
- ولتاژ خروجی باید در محدوده 0 تا 90 ولت DC باشد.
- اگر ولتاژ خروجی ژنراتور به میزان نامی نرسید، ولتاژ DC خروجی رگولاتور را بررسی کنید. اگر این ولتاژ نزدیک به صفر بود، احتمالاً رگولاتور خراب است.
- بررسی پایداری ولتاژ:
- یک بار به ژنراتور وصل کنید و تغییرات ولتاژ را مشاهده کنید.
- اگر ولتاژ به‌شدت نوسان داشت و با تنظیم پتانسیومتر STABILITY مشکل حل نشد، رگولاتور ولتاژ احتمالاً خراب است.
نشانه‌های خرابی رگولاتور
- عدم تولید ولتاژ: ژنراتور هیچ ولتاژی تولید نمی‌کند. این می‌تواند به دلیل عدم تحریک اولیه یا خرابی کامل رگولاتور باشد.
- ولتاژ بیش از حد (Over-voltage): ولتاژ خروجی از حد مجاز بیشتر است و با تنظیم پتانسیومتر VOLTS کاهش نمی‌یابد. این می‌تواند به دلیل خرابی مدار کنترل رگولاتور باشد.
- نوسان مداوم ولتاژ (Voltage Hunting): ولتاژ خروجی به صورت مداوم بالا و پایین میشود و با تنظیم پتانسیومتر STABILITY برطرف نمی‌شود.
- قطع شدن ناگهانی ولتاژ: ژنراتور ابتدا ولتاژ تولید می‌کند، اما پس از مدتی ولتاژ خروجی قطع میشود. این مشکل ممکن است به دلیل فعال شدن سیستم حفاظتی رگولاتور یا خرابی درونی آن باشد.
توجه: در صورت عدم آگاهی کافی از نحوه کار با تجهیزات الکتریکی، انجام این تست‌ها توسط یک تکنسین متخصص توصیه میشود تا از هرگونه خطر برق‌گرفتگی یا آسیب به ژنراتور جلوگیری شود.
