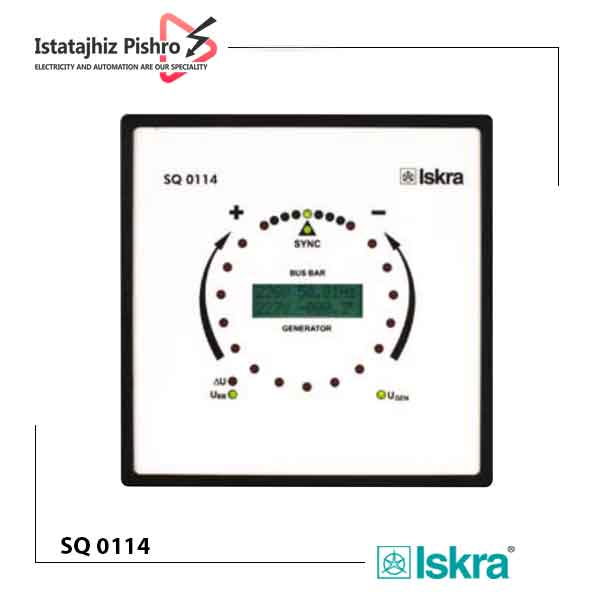

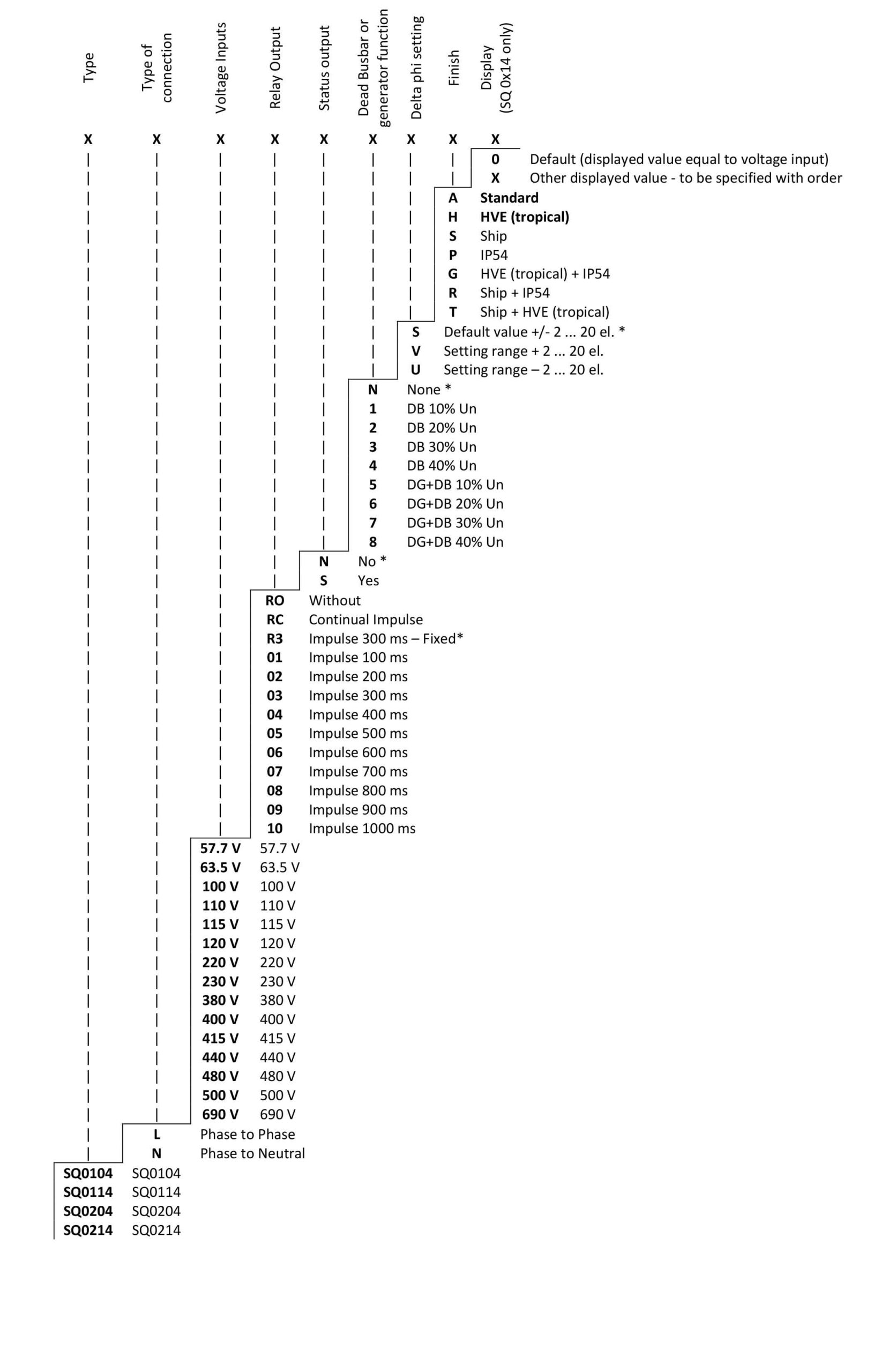

سنکرونسکوپ ایسکرا مدل SQ 0114

سنکروسکوپ Iskra SQ 0114 یک دستگاه میکروپروسسوری است که برای اندازه‌گیری اختلاف فاز بین باس‌بار (Busbar) و ژنراتور در سیستم‌های الکتریکی طراحی شده است. این دستگاه برای هم‌زمان‌سازی (Synchronization) دستی یا نیمه‌اتوماتیک ژنراتورها و شبکه‌های برق سه‌فاز استفاده می‌شود. در زیر مشخصات و ویژگی‌های کلیدی آن آورده شده است:

ویژگی‌های سنکرون چک ایسکرا SQ0114

ابعاد: دارای بدنه استاندارد 144 × 144 میلی‌متر.
نمایشگر: مجهز به نمایشگر LCD با نور پس‌زمینه که ولتاژ ژنراتور (UGEN)، ولتاژ باس‌بار (UBB)، فرکانس ژنراتور (fGEN)، فرکانس باس‌بار (fBB) و اختلاف فاز (Δφ) را نمایش می‌دهد.
نمایش LED: دارای 24 LED دایره‌ای برای نمایش اختلاف فاز با رزولوشن 20 درجه (در محدوده ±20 درجه، رزولوشن به 5 درجه افزایش می‌یابد).
ولتاژ نامی: ولتاژ فاز به فاز 400 ولت.
رله خروجی: دارای رله با زمان پاسخ‌گویی 300 میلی‌ثانیه برای بررسی شرایط هم‌زمان‌سازی.

قابلیت‌های خاص:

جایگزین دو ولتمتر و دو فرکانس‌متر.
پشتیبانی از قابلیت “Dead Busbar” (Dbb+Dgn) با افست 20٪ ولتاژ نامی.
تنظیم اختلاف فاز (±Δφ) و نمایش ولتاژ تا 28 کیلوولت در ورودی 400 ولت.کاربردها: مناسب برای هم‌زمان‌سازی در سیستم‌های صنعتی، دریایی و نیروگاهی.
دقت: نمایش اختلاف فاز با دقت ±1 درجه.

عملکرد:

هنگامی که اختلاف فاز و ولتاژ بین ژنراتور و باس‌بار در محدوده تنظیم‌شده باشد، رله هم‌زمان‌سازی فعال شده و LED سبز رنگ SYNC روشن می‌شود.
اگر اختلاف فرکانس بیش از 3 هرتز باشد، LEDهای چشمک‌زن در محدوده FAST (fGEN > fBB) یا SLOW (fGEN < fBB) فعال می‌شوند.
در صورت اختلاف ولتاژ بیش از حد مجاز، LED قرمز ΔU روشن می‌شود.

تنظیمات:

دارای سه پتانسیومتر در پشت دستگاه برای تنظیم:

اختلاف فاز مجاز (Δφ).
اختلاف ولتاژ مجاز (ΔU).
زمان تأخیر فعال‌سازی رله.

کاربردهای سنکرونسکوپ ایسکرا مدل SQ 0114

این دستگاه در مواردی که نیاز به هم‌زمان‌سازی دقیق بین دو منبع تغذیه (مانند ژنراتور و شبکه) وجود دارد، مانند نیروگاه‌ها، تابلوهای برق صنعتی و سیستم‌های دریایی، استفاده می‌شود.
پتانسیو متر های پشت رله سنکروسکوپ ایسکرا SQ0114 را توضیح بدهسنکروسکوپ Iskra SQ 0114 دارای سه پتانسیومتر در پشت دستگاه است که برای تنظیم پارامترهای مربوط به هم‌زمان‌سازی استفاده می‌شوند. این پتانسیومترها امکان تنظیم دقیق شرایط هم‌زمان‌سازی را فراهم می‌کنند. در ادامه توضیح هر یک از این پتانسیومترها آورده شده است:

پتانسیومتر تنظیم اختلاف فاز مجاز (Δφ):

وظیفه: این پتانسیومتر برای تنظیم حداکثر اختلاف فاز مجاز بین ولتاژ ژنراتور و باس‌بار استفاده می‌شود.
عملکرد: با تنظیم این پتانسیومتر، می‌توانید محدوده‌ای را تعیین کنید که در آن اختلاف فاز بین ژنراتور و باس‌بار برای هم‌زمان‌سازی قابل قبول باشد (معمولاً در محدوده ±1 تا ±20 درجه).
کاربرد: تنظیم دقیق این پارامتر اطمینان می‌دهد که هم‌زمان‌سازی تنها زمانی انجام شود که اختلاف فاز در محدوده ایمن باشد.

پتانسیومتر تنظیم اختلاف ولتاژ مجاز (ΔU):

وظیفه: این پتانسیومتر برای تنظیم حداکثر اختلاف ولتاژ مجاز بین ولتاژ ژنراتور (UGEN) و ولتاژ باس‌بار (UBB) استفاده می‌شود.
عملکرد: کاربر می‌تواند با این پتانسیومتر محدوده اختلاف ولتاژ قابل قبول (مثلاً 5% تا 20% ولتاژ نامی) را تنظیم کند. اگر اختلاف ولتاژ از این حد بیشتر شود، LED قرمز ΔU روشن شده و هم‌زمان‌سازی متوقف می‌شود.
کاربرد: این تنظیم برای جلوگیری از آسیب به تجهیزات در صورت اختلاف ولتاژ بیش از حد ضروری است.

پتانسیومتر تنظیم زمان تأخیر رله (Delay Time):

وظیفه: این پتانسیومتر برای تنظیم زمان تأخیر فعال‌سازی رله هم‌زمان‌سازی استفاده می‌شود.
عملکرد: زمان تأخیر تعیین می‌کند که پس از برقراری شرایط هم‌زمان‌سازی (اختلاف فاز و ولتاژ در محدوده مجاز)، رله خروجی با چه تأخیری فعال شود. این زمان معمولاً در محدوده 0.1 تا چند ثانیه قابل تنظیم است.
کاربرد: این تنظیم از فعال‌سازی زودهنگام یا ناپایدار رله جلوگیری کرده و پایداری فرآیند هم‌زمان‌سازی را افزایش می‌دهد.

نکات:

این پتانسیومترها معمولاً با استفاده از پیچ‌گوشتی کوچک قابل تنظیم هستند و در پشت دستگاه، در بخش ترمینال‌ها یا پنل تنظیمات، قرار دارند.
برای تنظیم دقیق، باید به مشخصات فنی سیستم (مانند ولتاژ نامی و شرایط هم‌زمان‌سازی) و استانداردهای مربوطه توجه شود.
راهنمای کاربر (User Manual) دستگاه یا کاتالوگ Iskra اطلاعات دقیق‌تری در مورد محدوده تنظیمات هر پتانسیومتر ارائه می‌دهد.

نحوه تست رله سنکروسکوپ SQ0114برای تست رله سنکروسکوپ Iskra SQ 0114، باید مراحل مشخصی را دنبال کنید تا اطمینان حاصل شود که دستگاه به درستی کار می‌کند و شرایط هم‌زمان‌سازی (Synchronization) به درستی تشخیص داده می‌شود. در زیر مراحل تست این دستگاه به صورت گام‌به‌گام توضیح داده شده است:
تجهیزات مورد نیاز:

منبع ولتاژ قابل تنظیم: برای شبیه‌سازی ولتاژ ژنراتور (UGEN) و باس‌بار (UBB).
منبع فرکانس قابل تنظیم: برای تولید فرکانس‌های مختلف (fGEN و fBB).
مولتی‌متر: برای اندازه‌گیری ولتاژ و فرکانس ورودی‌ها.
اسیلوسکوپ (اختیاری): برای بررسی دقیق اختلاف فاز.
اتصالات و کابل‌های مناسب: برای اتصال به ترمینال‌های ورودی و خروجی سنکروسکوپ.
دفترچه راهنمای دستگاه: برای بررسی مشخصات فنی و ترمینال‌های ورودی/خروجی.

مراحل تست:

بررسی اتصالات و آماده‌سازی:

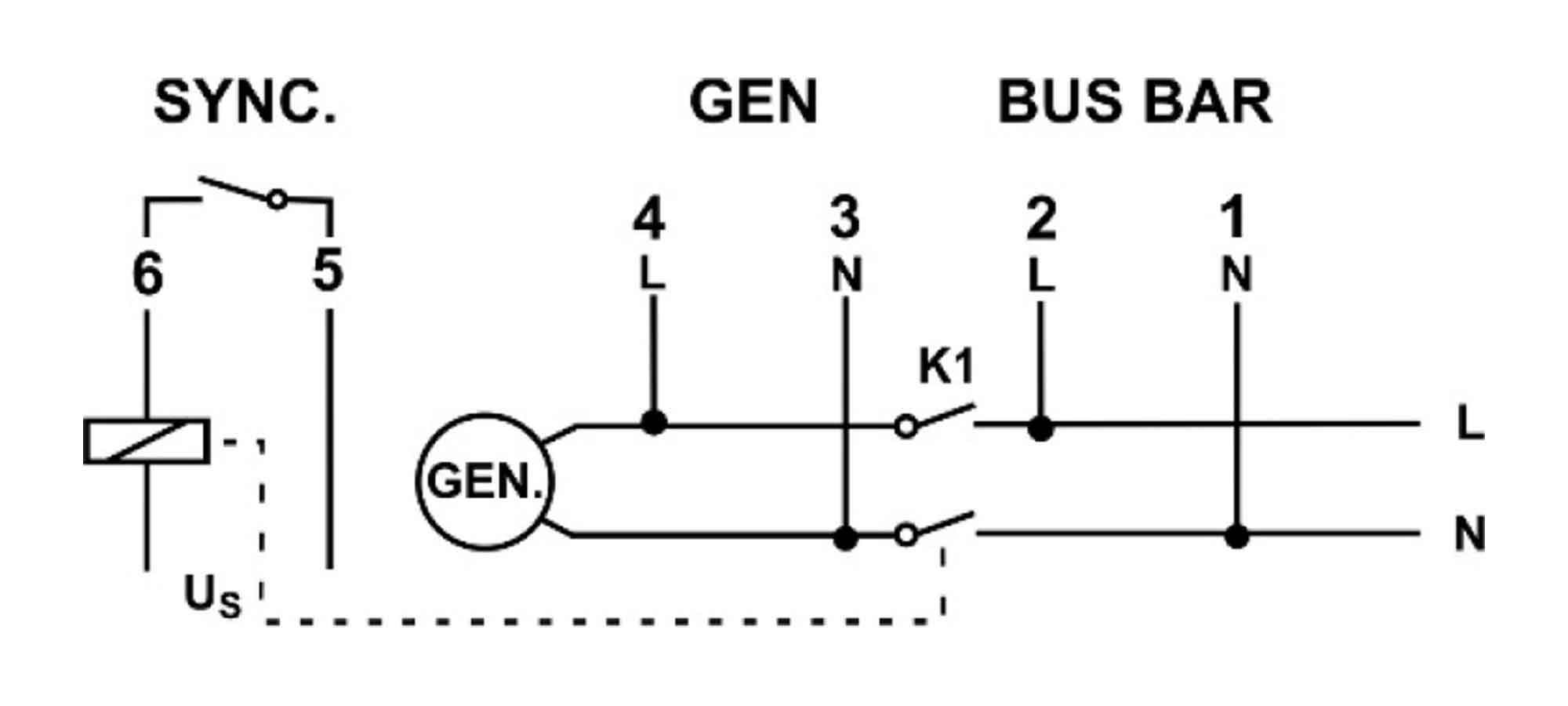

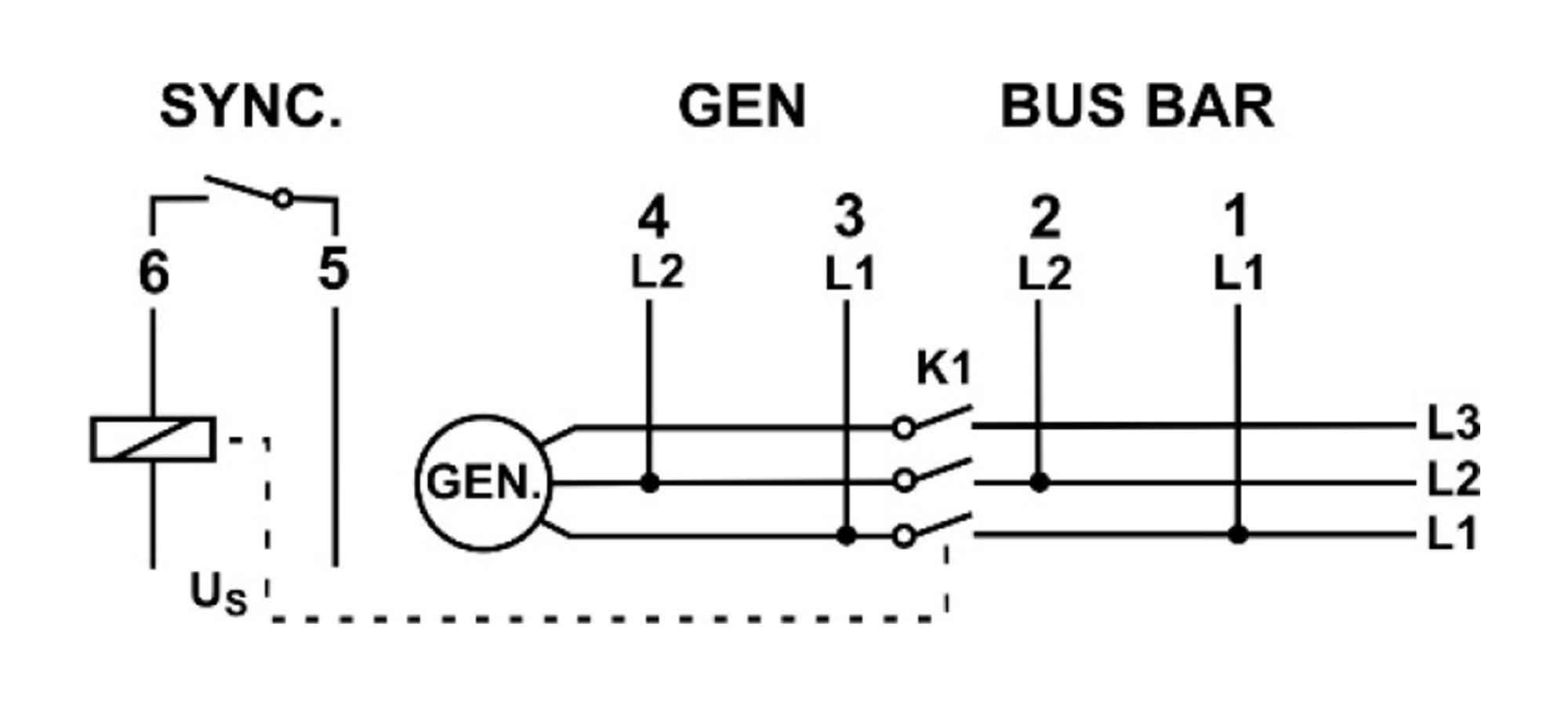

دستگاه را طبق نقشه ترمینال‌های موجود در دفترچه راهنما به منبع تغذیه و ورودی‌های ولتاژ متصل کنید.
ورودی‌های ولتاژ فاز به فاز ژنراتور (UGEN) و باس‌بار (UBB) را به ترمینال‌های مربوطه وصل کنید.
مطمئن شوید که منبع تغذیه دستگاه (معمولاً 230 ولت AC یا 24 ولت DC، بسته به مدل) به درستی متصل است.
پتانسیومترهای پشت دستگاه (اختلاف فاز، اختلاف ولتاژ و زمان تأخیر) را در مقادیر اولیه تنظیم کنید (مثلاً اختلاف فاز ±10 درجه، اختلاف ولتاژ 10% و زمان تأخیر 0.3 ثانیه).

تست نمایشگر و LEDها:

دستگاه را روشن کنید و بررسی کنید که نمایشگر LCD روشن شود و مقادیر ولتاژ (UGEN، UBB)، فرکانس (fGEN، fBB) و اختلاف فاز (Δφ) را نمایش دهد.
بررسی کنید که LEDهای دایره‌ای (24 عدد) برای نمایش اختلاف فاز به درستی روشن می‌شوند.
ورودی‌های ولتاژ و فرکانس را به صورت دستی تغییر دهید تا مطمئن شوید LEDها با تغییر اختلاف فاز واکنش نشان می‌دهند (LEDهای FAST یا SLOW در صورت اختلاف فرکانس بیش از 3 هرتز باید چشمک بزنند).

تست شرایط هم‌زمان‌سازی:

ولتاژ: ولتاژهای ژنراتور و باس‌بار را به مقدار نامی (مثلاً 400 ولت فاز به فاز) تنظیم کنید. اختلاف ولتاژ را به تدریج افزایش دهید تا ببینید LED قرمز ΔU در صورت خروج از محدوده مجاز روشن می‌شود یا خیر.
فرکانس: فرکانس ژنراتور و باس‌بار را نزدیک به هم (مثلاً 50 هرتز) تنظیم کنید. سپس فرکانس ژنراتور را کمی تغییر دهید (مثلاً 51 یا 49 هرتز) تا عملکرد LEDهای FAST و SLOW را بررسی کنید.
اختلاف فاز: با استفاده از منبع فرکانس، اختلاف فاز را تغییر دهید (مثلاً از 0 تا ±20 درجه). بررسی کنید که LEDهای دایره‌ای با رزولوشن 20 درجه (یا 5 درجه در محدوده ±20 درجه) به درستی اختلاف فاز را نشان می‌دهند.

تست رله خروجی سنکرونسکوپ ایسکرا مدل SQ 0114

شرایط هم‌زمان‌سازی را شبیه‌سازی کنید (اختلاف فاز و ولتاژ در محدوده مجاز و فرکانس‌ها نزدیک به هم).
بررسی کنید که رله خروجی فعال شده و LED سبز SYNC روشن شود.
با مولتی‌متر یا تستر رله، عملکرد کنتاکت‌های خروجی رله را بررسی کنید (معمولاً کنتاکت‌های NO/NC).
زمان تأخیر رله را با تغییر پتانسیومتر مربوطه تست کنید و مطمئن شوید که رله پس از زمان تنظیم‌شده فعال می‌شود.

تست قابلیت Dead Busbar (اختیاری):

اگر سیستم شما از قابلیت Dead Busbar پشتیبانی می‌کند، ولتاژ باس‌بار را به صفر کاهش دهید و بررسی کنید که دستگاه به درستی این حالت را تشخیص می‌دهد (LED یا نمایشگر باید این وضعیت را نشان دهد).
عملکرد رله در این حالت را بررسی کنید.

تست در شرایط غیرعادی:

ولتاژ یا فرکانس را خارج از محدوده مجاز تنظیم کنید (مثلاً اختلاف ولتاژ بیش از 20% یا اختلاف فرکانس بیش از 3 هرتز).
بررسی کنید که دستگاه از فعال‌سازی رله جلوگیری کرده و LEDهای هشدار (مانند ΔU) روشن شوند.

نکات مهم:

ایمنی: هنگام کار با ولتاژهای بالا، حتماً نکات ایمنی را رعایت کنید و از تجهیزات محافظتی مناسب استفاده کنید.
کالیبراسیون: اگر دستگاه به درستی کار نکرد، ممکن است نیاز به کالیبراسیون پتانسیومترها یا بررسی اتصالات باشد.
دفترچه راهنما: برای تنظیمات دقیق پتانسیومترها و مشخصات فنی، به دفترچه راهنمای دستگاه مراجعه کنید.
ثبت نتایج: نتایج تست (مانند مقادیر ولتاژ، فرکانس و زمان پاسخ رله) را ثبت کنید تا با مشخصات فنی دستگاه مقایسه شود.
