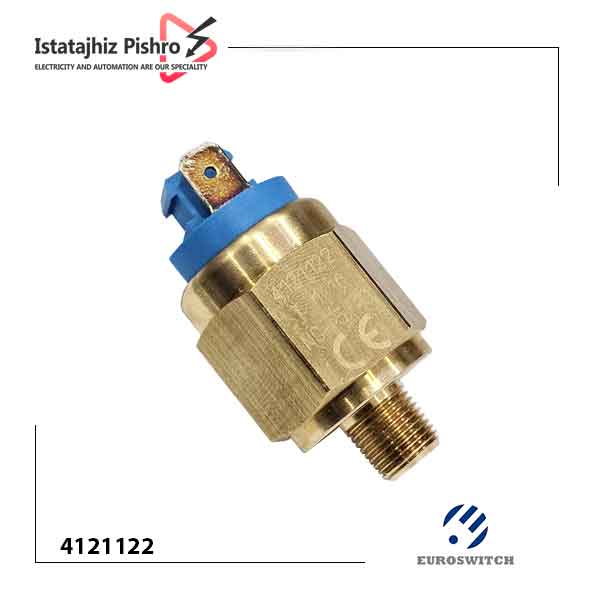

پرشر سوئیچ با کد 4121122 یک سوئیچ فشار دیافراگمی از شرکت Euroswitch ایتالیا است که برای نظارت و کنترل فشار در سیستم‌های مختلف صنعتی مانند پنوماتیک و هیدرولیک طراحی شده است.

این قطعه با رسیدن فشار به مقدار از پیش تعیین‌شده، یک کنتاکت الکتریکی را باز می‌کند.

مشخصات و ویژگی

• نوع کنتاکت: نرمال بسته (Normally Closed – NC). این به این معنی است که در شرایط عادی (بدون فشار یا فشار پایین)، کنتاکت بسته است و با افزایش فشار از مقدار مشخص شده، کنتاکت باز می شود.
• محدوده فشار: از ۱ تا ۱۰ بار (bar) قابل تنظیم است.
• ولتاژ کاری: با ولتاژهای ۲۴ تا ۴۸ ولت (AC یا DC) کار می‌کند.
• جنس بدنه: از برنج ساخته شده که مقاومت خوبی در برابر خوردگی دارد.
• نوع اتصال: دارای رزوه G 1/8 (استاندارد BSPP) است.
• حداکثر دمای کاری: می تواند تا ۱۲۰ درجه سانتی گراد را تحمل کند.

با توجه به مشخصات، این محصول برای کاربردهایی مناسب است که نیاز به یک پرشر سوئیچ کوچک، دقیق و قابل اطمینان در محدوده فشار پایین تا متوسط دارند.

کاربرد پرشر سوئیچ

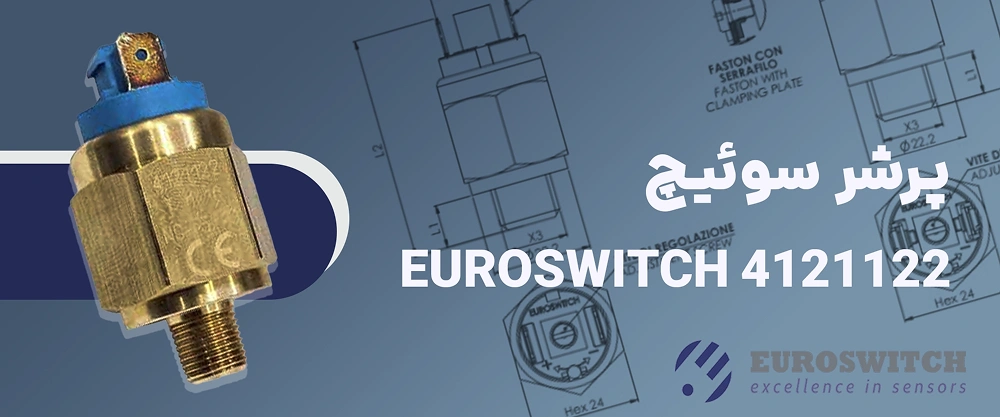

پرشر سوئیچ EUROSWITCH 4121122 در سیستم‌ها و ماشین‌آلات مختلفی به کار می‌رود که در آن‌ها نیاز به کنترل فشار برای ایمنی یا عملکرد صحیح وجود دارد. برخی از مهم‌ترین کاربردهای آن عبارتند از:

• سیستم‌های پنوماتیک و هیدرولیک: در این سیستم‌ها، از پرشر سوئیچ برای کنترل فشار هوا یا روغن در مدارها استفاده می‌شود. برای مثال، می‌تواند با رسیدن فشار به حد مشخص، کمپرسور یا پمپ را خاموش کند تا از افزایش فشار بیش از حد مجاز جلوگیری شود.
• سیستم‌های کمپرسور هوا: پرشر سوئیچ به طور معمول روی مخزن هوای کمپرسور نصب می‌شود. هنگامی که فشار مخزن به مقدار تنظیم‌شده می‌رسد، سوئیچ فعال شده و کمپرسور را خاموش می‌کند. با کاهش فشار به یک مقدار حداقل، مجدداً کمپرسور را روشن می‌کند تا فشار را در محدوده ایمن نگه دارد.
• سیستم‌های پمپاژ: در سیستم‌های پمپ، این پرشر سوئیچ می‌تواند برای محافظت از پمپ در برابر کارکرد خشک (بدون سیال) یا برای کنترل فشار در خطوط لوله مورد استفاده قرار گیرد.
• ماشین‌آلات صنعتی: در دستگاه‌های صنعتی مختلف مانند پرس‌ها، ماشین‌های تزریق پلاستیک و خطوط تولید، از این پرشر سوئیچ برای کنترل دقیق فرآیندهای وابسته به فشار استفاده می‌شود.

نحوه عملکرد

این پرشر سوئیچ با رسیدن فشار سیال به مقدار تنظیم‌شده (در محدوده ۱ تا ۱۰ بار)، کنتاکت الکتریکی داخلی خود را که به صورت نرمال بسته (Normally Closed – NC) است، باز می‌کند. این عملکرد باعث قطع شدن جریان در مدار می‌شود و به عنوان یک سیگنال کنترلی برای خاموش کردن یک دستگاه دیگر (مانند پمپ یا شیر برقی) به کار می‌رود.
