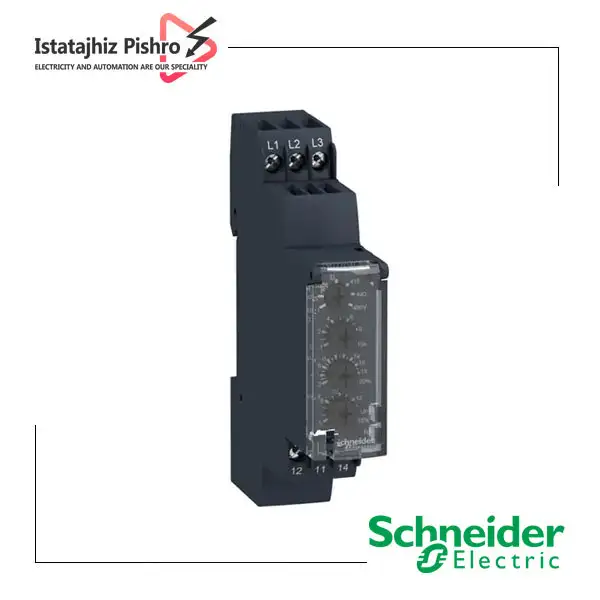

معرفی رله کنترل فاز اشنایدر
رله کنترل فاز اشنایدر مدل RM17TE00 از جمله تجهیزاتِ معتبر و حائز اهمیت در زمینه کنترل و حفاظت از سیستم های الکتریکی می باشد. این دستگاه خصوصاً جهت نظارت بر وضعیت فازها و پیشگیری از بروز مشکلاتی همچون عدم تعادل فاز ، قطع یک فاز ، کاهش یا افزایش ولتاژ شبکه ، تشخیص عدم تقارن ولتاژ شبکه و سایر خطرات الکتریکی طراحی شده است. در بازار تجهیزات برق و اتوماسیون صنعتی ، رله کنترل فاز با عناوین رله حفاظت فاز ، رله خرابی فاز ، رله مانیتورینگ ( پایش ) خط یا رله نظارت فاز نیز شناخته می شود.
رله کنترل فاز اشنایدر RM17TE00 به عنوان یک محصول با کیفیت بالا ، دارای قابلیت های متنوعی است که آن را از سایر محصولات مشابه متمایز می سازد. در ادامه ، به بررسی عملکرد ، ویژگی ها ، کاربردها ، مزایای این رله کنترل فاز و غیره خواهیم پرداخت.
قسمت های مختلف کنترل فاز 4 حالته
- ولوم انتخاب رنج ولتاژ RM17TE00 ( 220 ، 380 ، 400 ، 415 ، 440 ، 480 )
- ولوم کنترل زمان تأخیر Tt که از 0.1 تا 10 ثانیه قابل تنظیم است.
- ولوم جهت تنظیم حد آستانه کاهش یا افزایش ولتاژ
- ولوم تنظیم حد آستانه عدم تقارن ( Asym )
- گیره نصب بر روی ریل 35 میلی متری
قابلیت های رله کنترل فاز Schneider مدل RM17TE00
رله کنترل فاز اشنایدر مدل RM17TE00 ، دارای قابلیت تنظیم محدوده ولتاژ است که توسط آن می توان محدوده ولتاژ را تنظیم نمود. همچنین دارای قابلیت تنظیم زمان تأخیر بوده و می توان بین 0.1 تا 10 ثانیه با دقت 10% تنظیم کرد. محدودۀ اندازه گیری ولتاژ آن بین 183 ولت AC و 528 ولت AC است. که این رنج اندازه گیری با در نظر گرفتن حدود کنترل ولتاژ مدار به مقدار 12 درصد کمتر از حداقل و 10 درصد بیشتر از حداکثر ولتاژ نامی ، حدود 208 تا 480 ولت می باشد.
ویژگی های رله کنترل فاز مدل RM17TE00
طراحی و ساختار
رله کنترل فاز RM17TE00 با ابعاد 90mm x 17.5mm x 72mm و طراحی مدرن و کاربر پسند ، به سادگی در تابلوهای برق نصب می گردد. ابعاد مناسب و وزن سبک این دستگاه ، امکان نصب سریع و آسان را فراهم می نماید. همچنین ، استفاده از مواد با کیفیت در ساخت این دستگاه ، دوام و طول عمر بالای آن را تضمین می کند.
قابلیت های حفاظتی
این کنترل فاز دارای قابلیت های حفاظتی بسیاری است که شامل موارد زیر می باشد :
حفاظت در برابر قطع فاز : این ویژگی دستگاه را قادر می سازد تا در صورت قطع یکی از فازها ، به صورت خودکار سیستم را خاموش کرده و از آسیب به تجهیزات جلوگیری به عمل آورد.
امکان حفاظت در برابر عدم تعادل فاز : در صورتی که تقارن بین فازها نامتعادل باشد ، این دستگاه به سرعت واکنش نشان داده و اقدامات لازم را انجام می دهد.
قابلیت حفاظت در برابر اضافه ولتاژ : RM17TE00 قادر است در صورت بروز اضافه ولتاژ ، به صورت خودکار سیستم را قطع نموده و از آسیب به تجهیزات جلوگیری کند.
نمایشگر و رابط کاربری
این دستگاه مجهز به سه نمایشگر LED است که اطلاعات مهمی از جمله وضعیت فازها ، بار فعلی و خطاها را به صورت واضح به نمایش می گذارد. رابط کاربری ساده و کاربر پسند این دستگاه ، امکان تنظیمات و پیکربندی های لازم را به سادگی فراهم می سازد.
همچنین دارای یک کنتاکت خروجی C/O با جریان 5 آمپر نامی می باشد. رله RM17TE00 برای 100000 سیکل الکتریکی یا 30000000 سیکل مکانیکی یا 360 بار در ساعت زیر بار کامل طراحی شده است. دمای کاری آن بین -20 تا 50 درجه سانتی گراد در نظر گرفته شده است.
عملکرد رله Schneider مدل RM17TE00
پس از وصل شدن سه فاز و نول به ترمینال های L1 , L2 , L3 و N در صورت مناسب بودن ولتاژها ، نشانگر سبز روشن شده ( Un ) و پس از طی شدن زمان تأخیر ( بین 1 تا 10 ثانیه ) ، با روشن شدن نشانگر ( R ) کنتاکت خروجی رله متصل می گردد.
زمان سنجی در شرایط نرمال شبکه شروع می شود. بروز خطا سبب قطع خروجی رله شده و هر دفعه پس از برطرف نمودن خطا ، زمان سنجی مجدد از صفر شروع می شود.
نشانگر خطا با بروز خطایی همچون افت ولتاژ ، قطع و یا جابجایی فازها و در نتیجه قطع رله داخلی ، روشن می گردد.
جهت کسب اطمینان از صحت تنظیم رله کنترل فاز اشنایدر می توان در حالی که موتور در حال کار است جریان یکی از سه فاز را قطع نمود تا شبکه دو فاز شده و رله کنترل فاز عمل نماید.
زمان تأخیر رله دارای قابلیت تنظیم بوده و بین 0.1 تا 10 ثانیه با دقت 10% تنظیم می شود. محدودۀ اندازه گیری آن بین 183 ولت AC و 528 ولت AC است. که این رنج اندازه گیری با در نظر گرفتن حدود کنترل ولتاژ مدار به مقدار 12 درصد کمتر از حداقل و 10 درصد بیشتر از حداکثر ولتاژ نامی ، حدود 208 تا 480 ولت می شود.

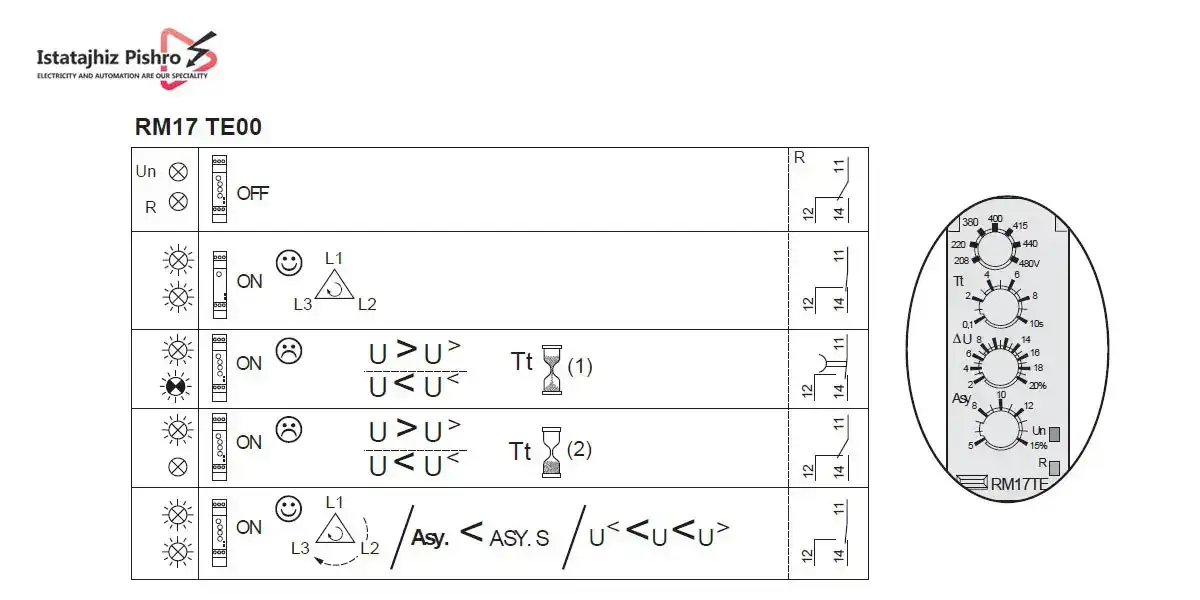

شماتیک رله کنترل فاز اشنایدر مدل RM17TE00 در تصویر زیر قابل مشاهده است :
کاربردهای رله مدل RM17TE00
رله کنترل فاز اشنایدر RM17TE00 در صنایع گوناگون کاربرد دارد. بعضی از این کاربردها عبارتند از :
صنایع تولیدی : در صنایع تولیدی ، کنترل فاز به عنوان یک ابزار حائز اهمیت برای حفظ ایمنی و کارایی تجهیزات الکتریکی عمل می کند. این دستگاه می تواند به صورت مداوم بر روی وضعیت فازها نظارت نموده و در صورت بروز هرگونه مشکل ، اقدامات لازم را انجام دهد.
ساختمان سازی : در پروژه های ساختمانی ، استفاده از رله کنترل فاز RM17TE00 قابلیت جلوگیری از مشکلات الکتریکی و حفظ ایمنی کارگران را دارد. این دستگاه در سیستم های روشنایی و تأسیسات برقی مورد استفاده قرار می گیرد.
خدمات عمومی : در خدمات عمومی ، کنترل فاز می تواند به بهبود کیفیت برق و کاهش هزینه های ناشی از خرابی تجهیزات کمک کند. این دستگاه به عنوان یک ابزار نظارتی ، اطلاعات دقیقی از وضعیت سیستم های الکتریکی ارائه می دهد.
مزایای استفاده از کنترل فاز اشنایدر RM17TE00
استفاده از رله کنترل فاز RM17TE00 دارای مزایای متعددی است که شامل موارد زیر می باشد :
افزایش ایمنی : این دستگاه با ارائه حفاظت های متنوع ، ایمنی سیستم های الکتریکی را به طور قابل توجهی افزایش می دهد. جلوگیری از قطع فاز و عدم تعادل بار ، از آسیب به تجهیزات و خطرات احتمالی جلوگیری می کند.
کاهش هزینه ها : با استفاده از رله کنترل فاز RM17TE00 ، می توان هزینه های ناشی از خرابی تجهیزات و تعمیرات را کاهش داد. این دستگاه با نظارت مداوم بر روی وضعیت فازها ، به‌سرعت مشکلات را شناسایی کرده و از بروز خرابی های بزرگ جلوگیری به عمل آورد.
سهولت در استفاده : طراحی کاربر پسند و رابط کاربری ساده این دستگاه ، امکان استفاده آسان و سریع را فراهم می سازد. کاربران می توانند به سادگی تنظیمات لازم را انجام داده و از عملکرد دستگاه اطمینان حاصل کنند.
جمع بندی
رله کنترل فاز اشنایدر RM17TE00 به عنوان یک ابزار کلیدی در حفاظت و نظارت بر سیستم های الکتریکی ، دارای ویژگی ها و مزایای منحصر به فردی می باشد. با توجه به کاربردهای گسترده این دستگاه در صنایع گوناگون ، می توان گفت که استفاده از آن به طور قابل توجهی به افزایش ایمنی و کارایی سیستم های الکتریکی کمک می کند. اگر به دنبال یک محصول مطمئن و کارآمد برای کنترل فازها هستید ، RM17TE00 گزینه ای مناسب و ایده آل می باشد.
لطفا جهت خرید و کسب اطلاع از قیمت انواع رله کنترل فاز ، کسب اطلاعات بیشتر و نیز دریافت لیست دقیق قیمت سایر تجهیزات برق صنعتی و اتوماسیون با مشاورین مجرب ما تماس حاصل فرمایید.
