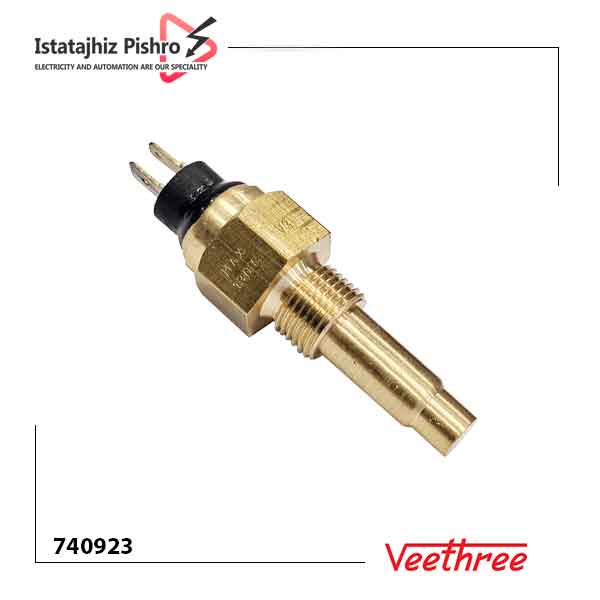

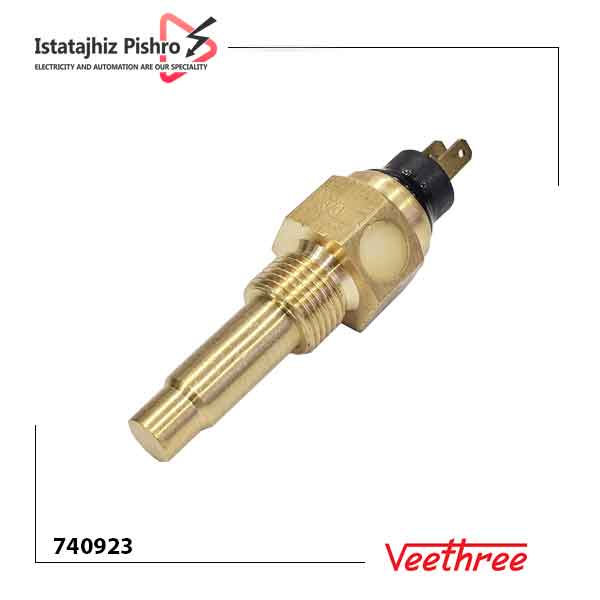

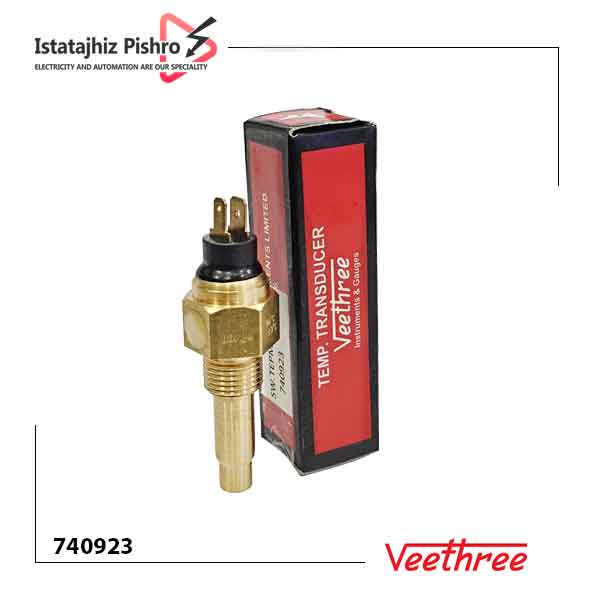

کاربرد سنسور دمای آب VDO دیزل ژنراتور چیست؟
کاربرد اصلی سنسور دمای آب VDO در دیزل ژنراتور، نظارت بر دمای مایع خنک‌کننده موتور است. این سنسور به عنوان یک قطعه حفاظتی مهم عمل می‌کند و از آسیب دیدن موتور به دلیل گرمای بیش از حد جلوگیری می‌کند.
عملکرد سنسور دمای آب 120 درجه دیزل ژنراتور
سنسور دمای آب معمولاً روی بدنه موتور نصب میشود و دمای مایع خنک‌کننده (آب یا ضد یخ) را اندازه‌گیری می‌کند. این سنسور از نوعی مقاومت متغیر (ترمیستور) است که با تغییر دما، مقاومت الکتریکی آن نیز تغییر می‌کند. این تغییر مقاومت توسط واحد کنترل موتور (ECU) یا برد کنترل ژنراتور خوانده میشود و دما محاسبه میگردد.
وظایف سنسور
- نمایش دما: سنسور اطلاعات دما را به یک نمایشگر (گیج) در تابلوی کنترل یا سیستم کنترل مرکزی ارسال می‌کند تا اپراتور بتواند دمای موتور را به صورت لحظه‌ای مشاهده کند.
- اعلام هشدار: اگر دمای موتور از یک حد مشخص (مثلاً ۹۵ درجه سانتی‌گراد) فراتر رود، سنسور به برد کنترل سیگنال هشدار ارسال می‌کند و یک چراغ اخطار روشن میشود.
- خاموش کردن اضطراری: در صورتی که دما به یک سطح بحرانی (مثلاً ۱۰۵ درجه سانتی‌گراد) برسد، سنسور به برد کنترل فرمان می‌دهد تا دیزل ژنراتور به صورت خودکار خاموش شود و از آسیب‌های جدی به موتور جلوگیری کند.
- کنترل فن و سوخت: این سنسور همچنین می‌تواند در کنترل چرخش فن خنک‌کننده و تنظیم میزان سوخت در زمان استارت موتور نقش داشته باشد.
مشخصات فنی سنسور دمای آب 120 درجه VDO چیست؟
سنسورهای دمای آب VDO با محدوده دمای ۱۲۰ درجه سانتی‌گراد، یکی از رایج‌ترین انواع سنسورها در دیزل ژنراتورها و موتورهای دیزلی هستند. این سنسورها معمولاً دارای دو عملکرد اصلی هستند: یک خروجی آنالوگ برای نمایش دما و یک کنتاکت هشدار برای دماهای بحرانی.
مشخصات فنی کلی یک سنسور دمای آب ۱۲۰ درجه VDO به شرح زیر است:
۱. ویژگی‌های الکتریکی
- ولتاژ کاری: ۶ تا ۲۴ ولت DC. این سنسورها می‌توانند با سیستم‌های برق ۱۲ ولت و ۲۴ ولت کار کنند.
- محدوده اندازه‌گیری دما: معمولاً از ۰ یا ۴۰- تا ۱۲۰ درجه سانتی‌گراد. این محدوده، نیازهای استاندارد اکثر موتورهای دیزلی را پوشش می‌دهد.
- خروجی سیگنال (آنالوگ): این سنسورها از نوع ترمیستور ضریب دمای منفی (NTC) هستند. به این معنی که با افزایش دما، مقاومت الکتریکی سنسور کاهش می‌یابد.
- محدوده مقاومت: ۲۲.۷ تا ۲۸۷.۴ اهم. این محدوده مقاومت به صورت معکوس با دما تغییر می‌کند.
- نحوه عملکرد: پایه G (Ground) سنسور، سیگنال مقاومت را به نمایشگر دما (گیج) در تابلوی کنترل ارسال می‌کند. نمایشگر با تفسیر این مقاومت، دمای دقیق را نشان می‌دهد.
- کنتاکت هشدار (سوئیچ):
- نقطه عملکرد (آلارم): در دمای مشخصی (معمولاً ۱۰۳ تا ۱۰۵ درجه سانتی‌گراد)، یک کنتاکت داخلی (پایه WK) فعال میشود.
- عملکرد: این کنتاکت باز، با رسیدن به دمای هشدار بسته میشود و یک سیگنال الکتریکی به برد کنترل ژنراتور ارسال می‌کند. این سیگنال می‌تواند باعث روشن شدن چراغ هشدار یا خاموش شدن اضطراری موتور شود.
۲. ویژگی‌های مکانیکی
- رزوه: معمولاً دارای رزوه‌های استاندارد مانند M14x1.5 یا M16x1.5 هستند. این مشخصات برای نصب صحیح سنسور در بدنه موتور بسیار مهم است.
- جنس بدنه: از فلز مقاوم در برابر حرارت و فشار ساخته شده‌اند تا در محیط موتور دوام بیاورند.
- محل نصب: در مسیر گردش مایع خنک‌کننده (رادیاتور، بلوک سیلندر) قرار می‌گیرد.
- حداقل و حداکثر دمای عملیاتی: سنسورها معمولاً برای کار در محیط‌های بسیار سرد (تا ۴۰- درجه سانتی‌گراد) و بسیار گرم (تا ۱۵۰ درجه سانتی‌گراد) طراحی شده‌اند.
نکته مهم: سنسورهای VDO در انواع طرح آلمانی و چینی در بازار موجود هستند. مدل‌های طرح آلمانی معمولاً دقت و کیفیت ساخت بالاتری دارند و از نظر مقاومت و عملکرد سوئیچ، قابل اعتمادتر هستند.
مدار اصلی سنسور و نمایشگر
این مدار از سه بخش اصلی تشکیل شده است: سنسور دمای آب VDO، نمایشگر (گیج) دما و منبع تغذیه (باطری).
- پایه W یا WK (سوئیچ هشدار): این پایه به ورودی هشدار (Alarm Input) در کنترل پنل دیزل ژنراتور متصل میشود. زمانی که دمای آب به حد بحرانی (معمولاً ۱۰۳ درجه سانتی‌گراد) می‌رسد، این پایه به بدنه (منفی) وصل میشود و سیگنال هشدار را فعال می‌کند.
- پایه G (گیج): این پایه به ورودی سیگنال (Signal Input) نمایشگر دما متصل میشود. این اتصال، سیگنال آنالوگ مقاومت سنسور را به نمایشگر منتقل می‌کند. نمایشگر با خواندن این مقاومت، دمای آب را روی صفحه نمایش نشان می‌دهد.
- بدنه سنسور (Ground): بدنه فلزی سنسور به منفی (GND) موتور متصل است. این اتصال نقطه مرجع (Reference Point) برای اندازه‌گیری مقاومت است.
سیم‌کشی نمایشگر (گیج)
برای نمایشگر دمای آب VDO، معمولاً سه اتصال لازم است:
- مثبت (+): به منبع تغذیه ۱۲ یا ۲۴ ولت متصل میشود. این پایه، برق لازم برای روشن شدن نمایشگر و مدار داخلی آن را تأمین می‌کند.
- منفی (-): به منفی (GND) سیستم متصل میشود.
- سیگنال (S): به پایه G سنسور متصل میشود. این سیم، سیگنال مقاومت سنسور را به نمایشگر منتقل می‌کند تا دما نمایش داده شود.
نحوه عملکرد مدار
- با افزایش دمای آب، مقاومت سنسور کاهش می‌یابد.
- این تغییر مقاومت از طریق سیم G به نمایشگر منتقل میشود.
- نمایشگر با توجه به مقدار مقاومت ورودی و با استفاده از یک مدار داخلی، عقربه را به سمت دمای بالاتر حرکت می‌دهد.
- اگر دما به حد هشدار برسد، پایه W به منفی متصل میشود و سیگنال آلارم را برای برد کنترل ارسال می‌کند تا اقدامات لازم (مثل خاموش شدن موتور) انجام شود.
تغییرات مقاومت در فشنگی دمای آب 120 درجه VDO
سنسور دمای آب VDO از نوع ترمیستور ضریب دمایی منفی (NTC) است، به این معنی که با افزایش دما، مقاومت آن کاهش می‌یابد.
این تغییر مقاومت به صورت خطی نیست و یک منحنی مشخص را دنبال می‌کند. نمایشگر یا ECU با خواندن این مقاومت، آن را به دمای متناظر تبدیل می‌کند.
محدوده مقاومت
محدوده مقاومت این سنسورها بسته به مدل می‌تواند متفاوت باشد، اما به طور معمول در سنسورهای ۱۲۰ درجه سانتی‌گراد VDO، مقاومت از حدود ۲۸۷.۴ اهم در دمای ۴۰ درجه سانتی‌گراد شروع شده و به حدود ۲۲.۷ اهم در دمای ۱۲۰ درجه سانتی‌گراد کاهش پیدا می‌کند.
مثال‌هایی از مقادیر مقاومت در دماهای مختلف:
- در دمای ۴۰ درجه سانتی‌گراد: ۲۸۷.۴ اهم
- در دمای ۱۰۰ درجه سانتی‌گراد: ۳۸.۴۷ اهم
- در دمای ۱۲۰ درجه سانتی‌گراد: ۲۲.۷ اهم
