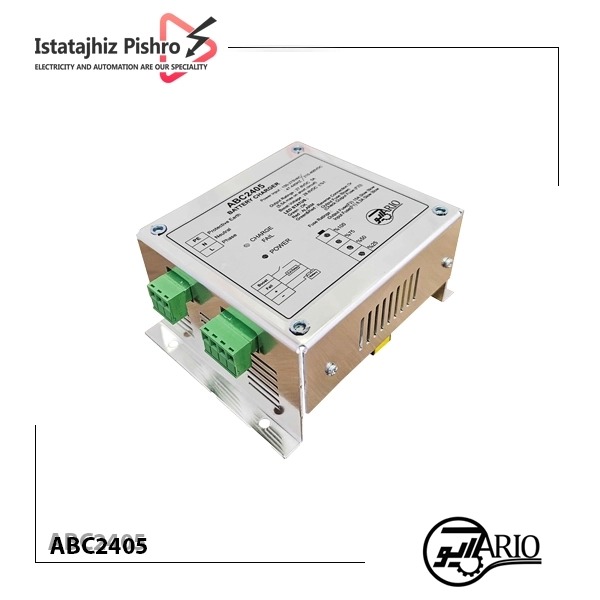

باتری شارژر 24 ولت 5 آمپر ARIO

باتری شارژر 24 ولت 5 آمپر ARIO مدل ABC2405 یک شارژر سوئیچینگ (SMPS) برای سیستم‌های DC با باتری 24 ولت است که در تابلوهای کنترل دیزل ژنراتور، تابلوهای ATS و سیستم‌های برق اضطراری مورد استفاده قرار می‌گیرد. این شارژر با جریان خروجی پیوسته 5 آمپر، خروجی کارخانه‌ ای 27.5 ولت DC و راندمان بیش از 82 درصد، برای نگهداری شارژ باتری و جبران مصرف تجهیزات کنترلی طراحی شده است.

مدل ABC2405 ساخت ایران است و در عکس های ارائه شده، قابلیت Boost Charge و چهار نشانگر LED برای نمایش وضعیت شارژ نیز برای آن درج شده است.

مشخصات فنی باتری شارژر ARIO ABC2405

• برند: ARIO
• مدل: ABC2405
• نوع تجهیز: Battery Charger / شارژر باتری صنعتی
• ولتاژ سیستم باتری: 24 ولت
• ولتاژ خروجی کارخانه‌ای: 27.5VDC
• جریان خروجی: 5 آمپر پیوسته
• فناوری: SMPS
• راندمان: بیش از 82٪
• ولتاژ ورودی AC: 160 تا 300VAC
• فرکانس ورودی AC: 45 تا 440Hz
• ورودی DC: 240 تا 365VDC
• خنک‌کاری: طبیعی و بدون فن
• نشانگر: 4 عدد LED
• قابلیت Boost Charge: دارد
• کشور سازنده: ایران

تفاوت «باتری 24 ولت» با «خروجی 27.5 ولت» چیست؟

یکی از نکاتی که هنگام خرید باتری شارژر دیزل ژنرانتور 24 ولت باید به آن توجه شود، تفاوت بین ولتاژ نامی سیستم باتری و ولتاژ خروجی شارژر است.

وقتی گفته می‌شود یک سیستم باتری 24 ولت است، منظور معمولاً سیستم متشکل از باتری‌های 24 ولتی یا دو باتری 12 ولت متصل به‌صورت سری است. اما برای شارژ صحیح باتری، شارژر نمی‌تواند صرفاً 24 ولت ثابت به باتری اعمال کند؛ بنابراین ولتاژ خروجی شارژر در زمان شارژ باید بالاتر از ولتاژ نامی باتری باشد.

در مدل ARIO ABC2405، ولتاژ خروجی کارخانه‌ای 27.5VDC اعلام شده است. بنابراین عبارت «شارژر 24 ولت» به ولتاژ نامی سیستم باتری اشاره دارد، نه اینکه خروجی شارژر دقیقاً 24 ولت باشد.

این موضوع هنگام جایگزینی شارژر یا انتخاب شارژر برای تابلو دیزل ژنراتور اهمیت زیادی دارد؛ زیرا تطابق صرفِ عبارت «24V» کافی نیست و باید ولتاژ شارژ و جریان خروجی نیز با باتری و سیستم کنترل سازگار باشند.

باتری شارژر 24 ولت 5 آمپر آریو چه کاربردی دارد؟

این شارژر از ario electronics برای کاربردهایی مناسب است که یک باتری 24 ولتی باید در حالت آماده‌به‌کار باقی بماند و شارژ آن در زمان اتصال به شبکه برق حفظ شود.

1. تابلو کنترل دیزل ژنراتور

یکی از مهم‌ترین کاربردهای ABC2405 در تابلوهای کنترل دیزل ژنراتور است. در ژنراتورهای اضطراری، باتری استارت باید همیشه انرژی کافی برای راه‌اندازی موتور را داشته باشد.

شارژر باتری در زمان آماده‌به‌کار بودن ژنراتور، وظیفه تأمین شارژ باتری و جبران بخشی از مصرف DC تجهیزات کنترل را بر عهده دارد. در زمان کارکرد موتور، وظیفه شارژ اصلی باتری معمولاً توسط آلترناتور شارژ متصل به موتور انجام می‌شود.

2. تابلو ATS و چنج‌اور اتوماتیک

در تابلوهای ATS و AMF، سیستم کنترل باید در زمان قطع برق بتواند فرمان استارت ژنراتور را صادر کند. در چنین کاربردی، ضعیف شدن باتری می‌تواند باعث اختلال در فرآیند استارت شود.

استفاده از شارژر باتری مناسب کمک می‌کند باتری در زمان آماده‌به‌کار در وضعیت شارژ مناسب باقی بماند.

3. سیستم‌ های برق اضطراری

در تجهیزاتی که عملکرد اضطراری آن‌ها به یک منبع DC وابسته است، شارژر باتری می‌تواند برای نگهداری شارژ باتری و آماده نگه داشتن سیستم مورد استفاده قرار گیرد.

البته قبل از استفاده، باید نوع باتری، محدوده ولتاژ شارژ، جریان موردنیاز و الزامات سازنده باتری بررسی شود.

چرا خروجی 5 آمپر برای شارژر دیزل ژنراتور اهمیت دارد؟

جریان خروجی شارژر یکی از پارامترهای اصلی هنگام انتخاب باتری شارژر است.

ARIO ABC2405 دارای جریان خروجی 5 آمپر پیوسته است. این مقدار به این معنا نیست که این شارژر باتری ایرانی برای تمام باتری‌های 24 ولت مناسب است. ظرفیت باتری، وضعیت دشارژ، مصرف هم‌زمان تجهیزات DC و روش شارژ توصیه‌شده توسط سازنده باتری باید در انتخاب شارژر در نظر گرفته شود.

برای مثال، اگر شارژر علاوه بر باتری، هم‌زمان بار DC تابلو کنترل را نیز تغذیه کند، تمام جریان 5 آمپر در اختیار باتری قرار نخواهد گرفت.

بنابراین برای انتخاب صحیح، بهتر است این رابطه را در نظر بگیرید:

جریان موردنیاز شارژر = جریان موردنیاز شارژ باتری + مصرف تجهیزات DC

به همین دلیل انتخاب شارژر صرفاً بر اساس «24 ولت بودن باتری» روش مناسبی برای طراحی سیستم نیست.

قابلیت Boost Charge در ARIO ABC2405

یکی از ویژگی‌های درج‌شده برای ARIO ABC2405، قابلیت Boost Charge است.

Boost در شارژرهای صنعتی برای شرایطی استفاده می‌شود که باتری به شارژ سریع‌تر یا بازیابی شارژ پس از افت ولتاژ نیاز دارد. نحوه فعال‌سازی و شرایط استفاده از این قابلیت باید مطابق دستورالعمل سازنده انجام شود.

در نتیجه، وجود Boost را نباید به معنی افزایش دائمی جریان شارژ یا مناسب بودن شارژر برای هر ظرفیت باتری در نظر گرفت.

شارژر SMPS چه مزیتی دارد؟

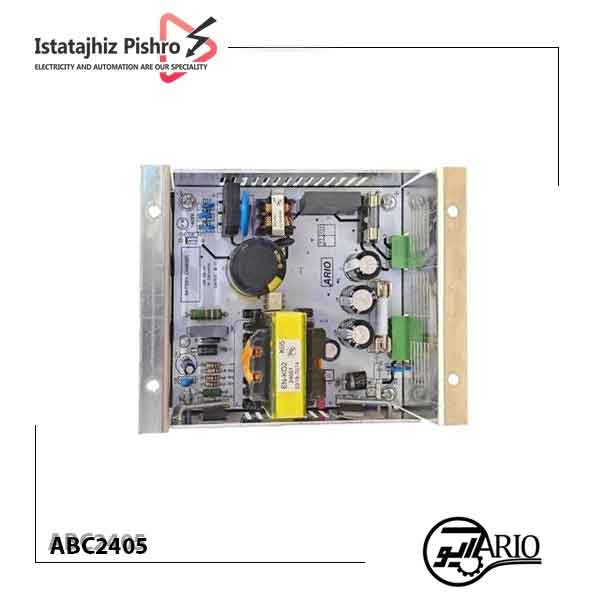

ABC2405 از فناوری SMPS یا منبع تغذیه سوئیچینگ استفاده می‌کند و راندمان آن بیش از 82 درصد اعلام شده است. همچنین خنک‌کاری دستگاه به‌صورت طبیعی و بدون فن انجام می‌شود. در شارژرهای صنعتی، استفاده از طراحی سوئیچینگ می‌تواند به کاهش حجم و وزن مدار قدرت و همچنین کاهش تلفات نسبت به برخی ساختارهای سنتی کمک کند.

بدون وجود فن نیز یک قطعه مکانیکی متحرک از مجموعه حذف می‌شود؛ با این حال، دمای محیط و شرایط تهویه تابلو همچنان در انتخاب و نصب شارژر اهمیت دارد.

نشانگر LED چه اطلاعاتی در اختیار کاربر قرار می‌دهد؟

در مشخصات ABC2405، وجود 4 نشانگر LED برای نمایش میزان شارژ ذکر شده است. این نشانگرها امکان مشاهده وضعیت دستگاه را بدون نیاز به تجهیزات اندازه‌گیری خارجی فراهم می‌کنند.

با این حال، LEDها جایگزین اندازه‌گیری دقیق ولتاژ و جریان در زمان عیب‌یابی نیستند. در تعمیر و نگهداری تابلو ژنراتور، در صورت مشاهده شارژ نشدن باتری، بهتر است ولتاژ ورودی، ولتاژ خروجی شارژر، جریان شارژ، وضعیت باتری و اتصالات نیز بررسی شوند.

نکات مهم نصب باتری شارژر ARIO

برای نصب ABC2405 در تابلو برق یا تابلو کنترل ژنراتور، چند نکته مهم را باید در نظر گرفت:

• قبل از نصب، ولتاژ نامی سیستم باتری را بررسی کنید.
• قطب مثبت و منفی باتری را مطابق نقشه سیم‌بندی متصل کنید.
• جریان مصرفی تجهیزات DC متصل به سیستم را در محاسبه ظرفیت شارژر لحاظ کنید.
• شارژر را در محلی با تهویه مناسب نصب کنید.
• از نصب تجهیز در معرض مستقیم آب، روغن، رطوبت یا حرارت شدید خودداری کنید.
• مسیر سیم‌کشی باتری را تا حد امکان کوتاه و متناسب با جریان انتخاب کنید.
• حفاظت ورودی و خروجی را مطابق طراحی تابلو و دستورالعمل سازنده در نظر بگیرید.
• پس از نصب، ولتاژ خروجی شارژر و وضعیت شارژ باتری را اندازه‌گیری کنید.

نقاط قوت باتری شارژر 24 ولت 5 آمپر ایرانی

• خروجی 5 آمپر پیوسته
• خروجی کارخانه‌ای 27.5VDC
• فناوری SMPS
• راندمان اعلام‌شده بیش از 82٪
• قابلیت Boost Charge
• خنک‌کاری طبیعی و بدون فن
• دارای 4 نشانگر LED
• مناسب برای استفاده در تابلوهای کنترل دیزل ژنراتور
• ساخت ایران

محدودیت‌ ها و نکات قابل توجه

• جریان خروجی 5 آمپر برای تمام ظرفیت‌های باتری مناسب نیست و باید بر اساس ظرفیت باتری و بار DC انتخاب شود.
• خروجی 27.5 ولت باید با مشخصات شارژ باتری مورد استفاده سازگار باشد.
• اطلاعاتی مانند درجه حفاظت IP، ابعاد، وزن و محدوده دقیق دمای کاری در صفحه فعلی محصول ایستاتجهیز درج نشده است؛ بنابراین بهتر است بدون تأیید کاتالوگ سازنده در صفحه محصول به‌عنوان مشخصات قطعی درج نشوند.
• این شارژر را نباید با یک شارژر عمومی خودرو یا آداپتور 24 ولت معمولی یکسان در نظر گرفت؛ کاربرد آن در سیستم‌های صنعتی و تابلوهای کنترل است.

خرید باتری شارژر 24 ولت 5 آمپر ARIO از ایستاتجهیز

اگر برای تابلو دیزل ژنراتور، تابلو ATS، AMF یا سیستم برق اضطراری به شارژر باتری 24 ولت نیاز دارید، قبل از خرید بهتر است مشخصات باتری و مصرف DC تابلو بررسی شود.

باتری شارژر 24 ولت 5 آمپر ARIO مدل ABC2405 در ایستاتجهیز با امکان مشاوره فنی برای انتخاب متناسب با پروژه ارائه می‌شود. برای دریافت قیمت روز، بررسی سازگاری با باتری و دریافت پیش‌فاکتور می‌توانید با کارشناسان ایستاتجهیز تماس بگیرید.

ایستاتجهیز در لاله‌زار تهران تأمین‌کننده تجهیزات برق صنعتی و تجهیزات دیزل ژنراتور است و امکان مشاوره برای انتخاب شارژر متناسب با مشخصات پروژه را فراهم می‌کند.
