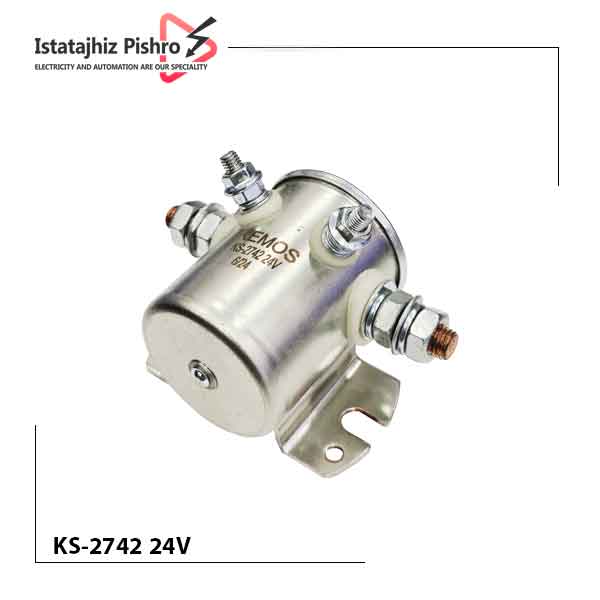

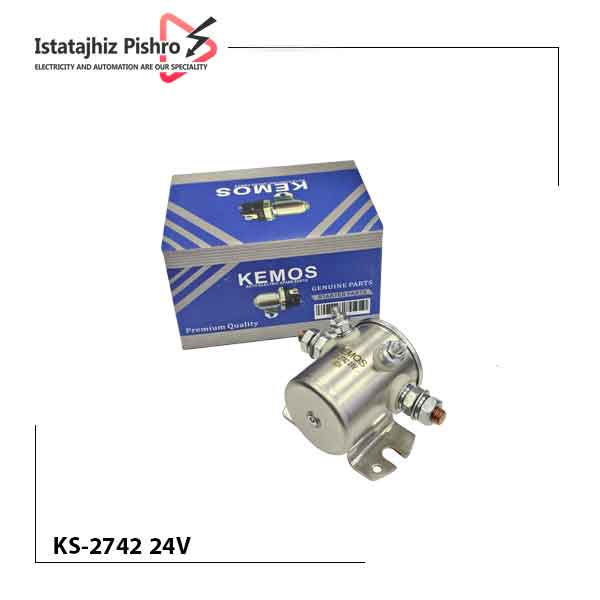

رله کمکی استارت 24 ولت
سلونوئید کمکی استارت یا رله کمکی استارت 24 ولت سوئیچ الکترومغناطیسی قدرتمند از لحاظ جریان دهی است که موتور استارت را برای روشن کردن موتور فعال می‌کند.
این رله به عنوان یک سوئیچ جریان بالا عمل می‌کند و به یک سیگنال الکتریکی کوچک از سیستم کنترلی اجازه می‌دهد تا جریان بسیار بزرگتری را از باتری به موتور استارت کنترل کند.
اساساً، این پل بین سیستم کنترلی و موتور استارت است و موتور را قادر می‌سازد تا روشن شود و جریان اصلی از کنتاکت این رله به استارت می رسد.
نحوه عملکرد سلونوئید خاموشکن 24 ولت
در دیزل ژنراتور هایی که با سوئیچ گردان استارت زده میشه بعد ازباز کردن استارت و گرداندن به سمت استارت رله کمکی انرجایز خواهد شد و برق از باتری به رله جریان یافته و این جریان یک میدان مغناطیسی درون سلونوئید ایجاد می‌کند.با این میدان مغناطیسی یک پیستون یا اهرم را درون سلونوئید می‌کشد.حرکت شفت رله باعث وصل کنتاکت جریان بالا شده و جریان زیاد به سمت این حرکت یک سوئیچ جریان بالا را می‌بندد و باتری را به موتور استارت متصل می‌کند.
نحوه اتصال- نصب رله استارت :
نصب این سلونوئید بسیار ساده است با توجه به اینکه اگر جریان استارت از سوئیچ رد شود باعث آسیب آن می شود به جای اینکه فرمان استارت را مستقیم به اتوماتیک استارت متصل کنید این رله واسط شده و فرمان کنترل به دو پیچ کوچک کا یکی به بدنه یا منفی باتری و دومی به سوئیچ استارت وصل میگردد حال کنتاکت جریان بالا که دارای پیچ بزرگتر است از یک سمت به مثبت باتری و خروجی آن به استارت وصل میگردد.

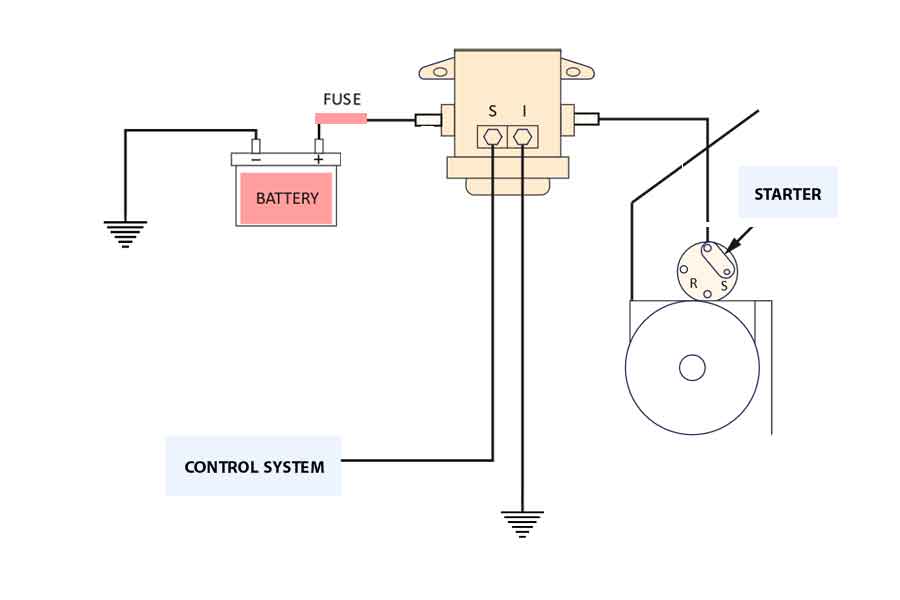

در مدار زیر نحوه نصب رله کمکی استارت نشان داده شده است
دلایل استفاده از رله کمکی استارت 24 ولت
-
کاهش افت ولتاژ:با استفاده از رله کمکی، جریان اصلی استارت از مسیر کوتاه‌تری به استارت می‌رسد و افت ولتاژ در سیم‌ها کاهش می‌یابد.
-
محافظت از کلید استارت:رله کمکی از کلید استارت در برابر جریان بالای استارت محافظت می‌کند.
-
افزایش عمر استارت:با کاهش افت ولتاژ، استارت موتور با قدرت بیشتری کار می‌کند و عمر مفید آن افزایش می‌یابد.
-
کاهش سطح مقطع سیم استارت:
با استفاده از رله، می‌توان از سیم‌های نازک‌تر برای انتقال جریان به استارت استفاده کرد.
اجزای سلونوئید کمکی استارت :
- بوبین: سیم‌پیچی که با عبور جریان، میدان مغناطیسی ایجاد می‌کند.
- کنتاکت‌ها: دو یا چند پایه که با اتصال بوبین، جریان را از باتری به استارت هدایت می‌کنند.
- پایه‌های اتصال: پایه‌هایی برای اتصال رله به مدار.
