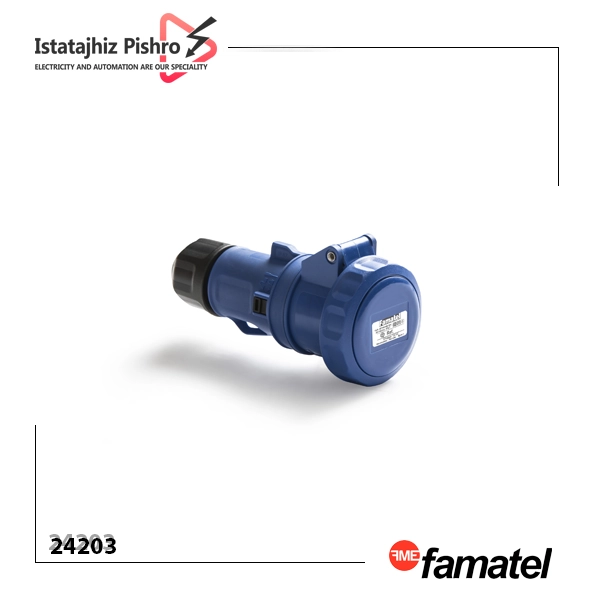

سوکت مادگی صنعتی ۳۲ آمپر فاماتل مدل 24203

سوکت مادگی صنعتی Famatel 24203 یک کانکتور صنعتی سیار از سری SpeedPRO است که برای ایجاد اتصال استاندارد و مطمئن در مدارهای برق صنعتی طراحی شده است. این مدل با جریان نامی 32 آمپر و ولتاژ 220 تا 240 ولت AC، دارای آرایش 2P+E بوده و برای مدارهای تک‌فاز به همراه هادی حفاظتی ارت مورد استفاده قرار می‌گیرد. همچنین درجه حفاظت IP67 باعث شده این سوکت برای محیط‌هایی که در آنها گردوغبار، رطوبت یا تماس با آب می‌تواند یک عامل مهم در انتخاب تجهیزات باشد، کاربرد مناسبی داشته باشد.

24203 یک محصول کابل‌خور و سیار است؛ یعنی برای نصب در انتهای کابل طراحی شده و برخلاف سوکت‌های پنلی یا دیواری، محل نصب آن روی بدنه تجهیزات نیست. این ویژگی آن را برای ساخت کابل‌های رابط، کابل‌های تغذیه تجهیزات، ماشین‌آلات صنعتی و سیستم‌هایی که نیاز به اتصال و جداسازی دوره‌ای دارند، کاربردی می‌کند.

در منابع فنی فاماتل و فروشندگان تخصصی، مدل 24203 با استاندارد IEC 60309 معرفی شده است. این استاندارد خانواده دوشاخه‌ها، پریزها و کانکتورهای صنعتی را پوشش می‌دهد و در انتخاب این تجهیزات، پارامترهایی مانند جریان، ولتاژ، تعداد پل و موقعیت ساعت اهمیت دارند.

طراحی و ساخت Famatel 24203

فاماتل در سری SpeedPRO روی سهولت مونتاژ، مقاومت مکانیکی و حفاظت محیطی تمرکز کرده است.

یکی از ویژگی‌های این خانواده، استفاده از اتصال پیچی است. این موضوع برای تکنسین برق اهمیت دارد، زیرا هادی‌ها مستقیماً به ترمینال متصل می‌شوند و امکان بررسی اتصال در زمان سرویس یا تعمیر وجود دارد.

همچنین در ساختار SpeedPRO از یک بست ایمنی فلزی استفاده شده که برای نگه‌داشتن مجموعه و جلوگیری از باز شدن ناخواسته بخش داخلی هنگام کار طراحی شده است. منابع فنی این سری همچنین به طراحی کابل‌گیر پیچی و سیستم نگهداری کابل در برابر کشش اشاره می‌کنند.

این موضوع در کاربردهای صنعتی مهم است، زیرا کابل ممکن است در اثر جابه‌جایی تجهیزات، لرزش یا کشش مکانیکی تحت فشار قرار گیرد.

کاربردهای سوکت مادگی صنعتی 32 آمپر فاماتل 24203

کاربردهای سوکت رو بررسی میکنیم:

اتصال ماشین‌آلات صنعتی

یکی از کاربردهای اصلی این سوکت، اتصال کابل تغذیه به ماشین‌آلات و تجهیزات صنعتی است. امکان جدا کردن اتصال، تعمیر و جابه‌جایی تجهیزات را ساده‌تر می‌کند.

کابل رابط صنعتی

Famatel 24203 می‌تواند در ساخت کابل‌های رابط 220–240V / 32A مورد استفاده قرار گیرد؛ به‌خصوص در تجهیزاتی که از کانکتورهای استاندارد IEC 60309 استفاده می‌کنند.

تجهیزات کارگاهی

در کارگاه‌ها و محیط‌های صنعتی، استفاده از کانکتور استاندارد باعث می‌شود اتصال تجهیزات نسبت به راهکارهای غیراستاندارد، ساختارمندتر و قابل شناسایی‌تر باشد.

تجهیزات سیار

از آنجا که 24203 یک سوکت سیار است، برای تجهیزاتی که به‌طور مرتب جابه‌جا می‌شوند یا نیاز به قطع و وصل کابل دارند، کاربرد مناسبی دارد.

محیط‌ های مرطوب و گردوغبارآلود

درجه حفاظت IP67 باعث می‌شود این مدل برای بسیاری از محیط‌های کاری با شرایط محیطی سخت‌تر مناسب باشد؛ البته شرایط واقعی پروژه باید با الزامات IP محصول تطبیق داده شود.

راهنمای انتخاب Famatel 24203

اگر قصد خرید این محصول برای یک پروژه صنعتی را دارید، این موارد را قبل از سفارش بررسی کنید:

جریان مدار: حداکثر جریان موردنظر باید با رنج 32A مطابقت داشته باشد.

ولتاژ: شبکه باید در محدوده 220 تا 240 ولت قرار داشته باشد.

نوع مدار: مدل 24203 برای تک‌فاز + ارت است.

تعداد پل: آرایش باید 2P+E باشد.

موقعیت ساعت: قطعه مقابل باید 6H باشد.

درجه حفاظت: اگر محیط دارای رطوبت یا گردوغبار است، IP67 مزیت مهمی محسوب می‌شود.

نوع اتصال کابل: سیم‌ها باید مطابق مشخصات ترمینال محصول انتخاب شوند.

قطعه مقابل: دوشاخه نر یا کانکتور مورد استفاده باید از نظر آمپراژ، ولتاژ، تعداد پل، موقعیت ساعت و استاندارد با 24203 سازگار باشد.

نکات مهم نصب برای تکنسین برق

هنگام نصب Famatel 24203، ابتدا باید مشخص شود که کابل برای یک مدار تک‌فاز + ارت در نظر گرفته شده است.

هادی فاز، نول و PE باید به ترمینال‌های مربوطه متصل شوند و اتصال هادی حفاظتی باید از نظر مکانیکی و الکتریکی مطمئن باشد.

همچنین کابل نباید صرفاً براساس «32 آمپر بودن سوکت» انتخاب شود. جریان واقعی بار، طول کابل، روش نصب، دمای محیط، افت ولتاژ و الزامات حفاظتی مدار نیز باید در تعیین سطح مقطع هادی در نظر گرفته شوند.

پس از مونتاژ نیز بهتر است صحت سیم‌بندی، پیوستگی هادی حفاظتی و عملکرد حفاظت مدار قبل از بهره‌برداری بررسی شود.

آیا Famatel 24203 برای استفاده بیرونی مناسب است؟

از نظر درجه حفاظت بدنه، IP67 برای شرایطی که حفاظت در برابر گردوغبار و نفوذ آب مورد نیاز است، سطح حفاظت بالایی ارائه می‌دهد.

اما برای نصب در فضای باز باید کل سیستم بررسی شود؛ یعنی فقط IP سوکت کافی نیست. کابل، گلند، محل اتصال، تجهیزات متصل‌شده و شرایطی مانند تابش خورشید، مواد شیمیایی، دمای محیط و ضربه مکانیکی نیز باید متناسب با کاربرد انتخاب شوند.
