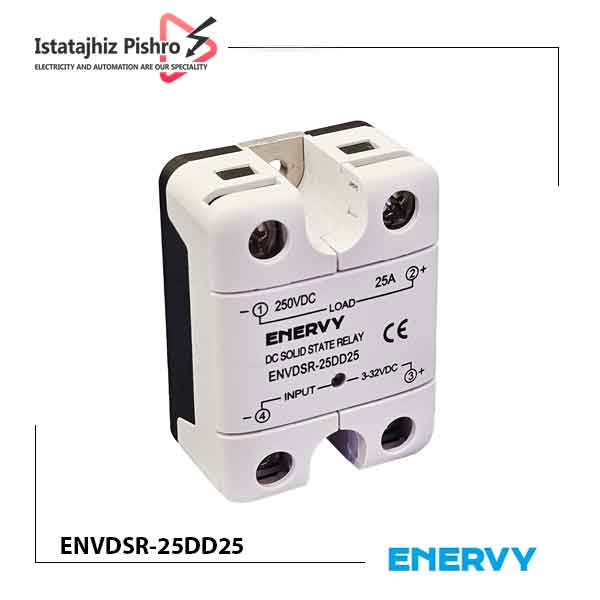

رله SSR تکفاز 25 آمپر DC به DC برند ENERVY
رله SSR تکفاز ۲۵ آمپر DC به DC یک سوئیچ الکترونیکی بدون قطعات متحرک است که برای روشن و خاموش کردن بارهای DC با جریان بالا (تا ۲۵ آمپر) با استفاده از یک سیگنال کنترل DC با ولتاژ پایین طراحی شده است.
نحوه عملکرد
این رله با استفاده از نیمه‌رساناها مانند ترانزیستورهای ماسفت (MOSFET) کار می‌کند. برخلاف رله‌های الکترومکانیکی که از سیم‌پیچ و کنتاکت مکانیکی استفاده می‌کنند، SSR با یک سیگنال ورودی کوچک، یک مدار الکترونیکی را فعال می‌کند تا جریان بار را قطع یا وصل کند. این فرایند بدون جرقه، صدا و سایش مکانیکی انجام میشود.
مشخصات اصلی
- نوع: تکفاز
- جریان نامی: ۲۵ آمپر
- کنترل: DC به DC (یعنی سیگنال کنترل و جریان بار هر دو DC هستند)
- ولتاژ کنترل: معمولاً در محدوده ۳ تا ۳۲ ولت DC است.
- ولتاژ بار: معمولاً در محدوده ۵ تا ۲۵۰ ولت DC است.
مزایا و کاربردها
رله SSR تکفاز 25 آمپر DC به DC برند ENERVY با کد ENVDSR-25DD25 به دلیل مزایای خود، در بسیاری از کاربردهای صنعتی و الکترونیکی مورد استفاده قرار می‌گیرد:
- سرعت سوئیچینگ بالا: مناسب برای کاربردهایی که نیاز به روشن و خاموش شدن سریع مدار دارند.
- عمر طولانی: به دلیل نداشتن قطعات مکانیکی، در برابر لرزش و ضربه مقاوم است و عمر بسیار طولانی‌تری نسبت به رله‌های مکانیکی دارد.
- ایمنی بیشتر: جرقه تولید نمی‌کند، که آن را برای محیط‌های خطرناک و قابل اشتعال ایده‌آل می‌سازد.
- ایزولاسیون بالا: ورودی و خروجی رله از یکدیگر ایزوله هستند و از مدار کنترل در برابر ولتاژهای بالای بار محافظت می‌کنند.
ملاحظات مهم
- هیت‌سینک (Heat Sink): هنگام استفاده از SSR با جریان بالا، گرمای زیادی تولید میشود. بنابراین، استفاده از هیت‌سینک مناسب برای دفع گرما و جلوگیری از آسیب به رله ضروری است.
- حفاظت بار القایی: اگر بار شما از نوع القایی (مانند موتور یا سلف) باشد، باید از دیود هرزگرد (Freewheeling Diode) برای محافظت از رله در برابر ولتاژهای معکوس هنگام قطع جریان استفاده شود.
کاربرد رله حالت جامد DC به DC کجاست؟
رله حالت جامد DC به DC برای کنترل و سوئیچینگ بارهای الکتریکی DC استفاده می شود، جایی که سیگنال کنترل نیز یک ولتاژ DC است. کاربردهای اصلی این رله ها در سیستم هایی است که نیاز به سرعت سوئیچینگ بالا، عمر طولانی و عملکرد بی‌صدا دارند.
کاربردهای اصلی رله SSR تکفاز 25 آمپر DC به DC برند ENERVY
- کنترل موتورهای DC: از این رله ها برای کنترل سرعت و جهت چرخش موتورهای DC در صنایعی مانند رباتیک، نوار نقاله‌ها، ماشین‌آلات CNC و تجهیزات خودکار استفاده میشود. قابلیت سوئیچینگ سریع SSR به کنترل دقیق حرکت موتور کمک می‌کند.
- سیستم‌های انرژی خورشیدی و باتری: در سیستم‌های فتوولتائیک (PV)، از این رله‌ها برای اتصال یا قطع اتصال پنل‌های خورشیدی به باتری‌ها یا کنترل شارژ و دشارژ باتری‌ها استفاده میشود.
- کنترل روشنایی LED و لامپ‌های DC: برای روشن و خاموش کردن سریع و بی‌صدا سیستم‌های نورپردازی DC و LEDها، به ویژه در کاربردهای صنعتی یا سیستم‌های روشنایی هوشمند، از این رله ها استفاده میشود.
- سیستم‌های گرمایشی و سرمایشی DC: در برخی از سیستم‌های تهویه مطبوع، کوره‌های الکتریکی و المنت‌های گرمایشی که با جریان DC کار می‌کنند، SSRها برای کنترل دقیق دما استفاده می‌شوند.
- تجهیزات پزشکی: به دلیل عملکرد بی‌صدا و ایمنی بالا، در تجهیزات پزشکی مانند تخت‌های بیمارستانی، پمپ‌های تزریق و سایر دستگاه‌های کنترل شده با جریان DC کاربرد دارند.
مزایای اصلی در کاربردها ENVDSR-25DD25
- عمر مفید طولانی: به دلیل نداشتن قطعات مکانیکی، در برابر لرزش و ضربه مقاوم هستند و عمر بسیار طولانی‌تری نسبت به رله‌های مکانیکی دارند.
- سرعت سوئیچینگ بالا: مناسب برای کاربردهایی که به تعداد زیاد روشن و خاموش شدن در یک بازه زمانی کوتاه نیاز دارند.
- عملکرد بی‌صدا: هیچ‌گونه صدای مکانیکی (تیک‌تاک) تولید نمی‌کنند، که برای محیط‌های حساس به صدا ایده‌آل است.
- ایمنی بالا: بدون ایجاد جرقه کار می‌کنند و برای محیط‌های خطرناک و قابل اشتعال بسیار مناسب هستند.
