رله شنت برای کلید کامپکت 25 الی 250 آمپر

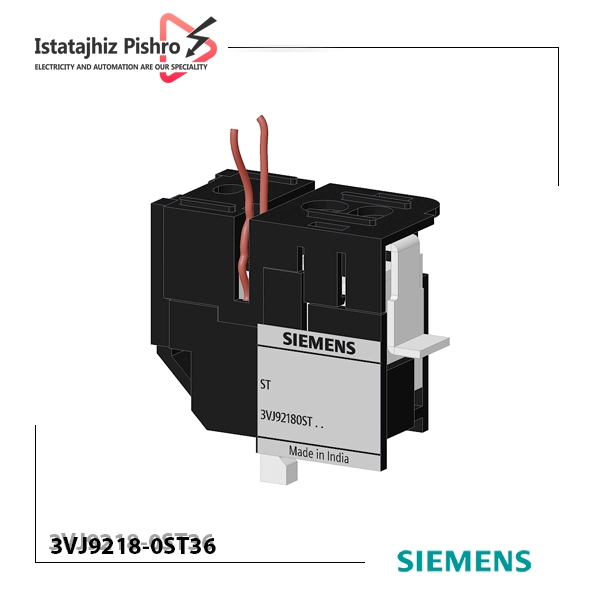

رله شنت زیمنس آلمان 3VJ9218-0ST36 یک اکسسوری داخلی برای کلیدهای اتوماتیک کامپکت MCCB سری 3VJ است که برای ایجاد فرمان قطع از راه دور کلید مورد استفاده قرار می‌گیرد.

این مدل با عنوان Shunt Trip یا Shunt Release شناخته می‌شود و دارای بوبین فرمان 220 ولت AC با فرکانس 50/60 هرتز است. طبق کاتالوگ زیمنس، مدل 3VJ9218-0ST36 برای کلیدهای فریم 3VJ11 / VJ1 125 و 3VJ12 / VJ1 250 طراحی شده است.

این رله شنت در سمت راست کلید نصب می‌شود و با دریافت ولتاژ فرمان، مکانیزم قطع کلید MCCB را فعال می‌کند. در نتیجه می‌توان کلید را از طریق یک مدار فرمان خارجی، سیستم کنترل یا تجهیزات حفاظتی مناسب قطع کرد.

مشخصات فنی رله شنت Siemens 3VJ9218-0ST36

• برند Siemens / زیمنس
• کد محصول 3VJ9218-0ST36
• سری 3VJ
• نوع محصول رله شنت / Shunt Trip
• نوع اکسسوری Shunt Release
• فریم‌های سازگار 3VJ11 / 3VJ12
• فریم معادل VJ1 125 / VJ1 250
• جریان نامی کلیدهای سازگار 125 و 250 آمپر
• محل نصب سمت راست
• ولتاژ بوبین 220 ولت AC
• فرکانس 50/60 هرتز
• اتصال ترمینال پیچی
• نوع کلید سازگار MCCB سری 3VJ

مشخصات مربوط به فریم‌های سازگار و ولتاژ 220V AC در مستندات زیمنس تأیید شده است.

رله شنت یا Shunt Trip چیست؟

رله شنت یکی از تجهیزات جانبی کلیدهای MCCB است که امکان قطع کردن کلید از طریق فرمان الکتریکی خارجی را فراهم می‌کند.

در حالت عادی، کلید MCCB وظیفه حفاظت مدار را بر عهده دارد؛ اما در برخی سیستم‌ها لازم است علاوه بر حفاظت خودکار، امکان ارسال فرمان قطع از یک نقطه دیگر نیز وجود داشته باشد.

در این شرایط رله شنت به‌عنوان یک اکسسوری داخلی کلید نصب می‌شود و با دریافت ولتاژ فرمان، مکانیزم قطع کلید را فعال می‌کند.

نحوه عملکرد رله شنت 3VJ9218-0ST36

عملکرد این مدل به‌صورت کلی به این شکل است:

• مدار فرمان یک سیگنال الکتریکی ارسال می‌کند.
• ولتاژ 220 ولت AC به بوبین Shunt Trip اعمال می‌شود.
• بوبین فعال شده و مکانیزم داخلی کلید را تحریک می‌کند.
• مکانیزم MCCB عمل کرده و کنتاکت‌های اصلی کلید باز می‌شوند.
• مدار قدرت قطع می‌شود.

بنابراین رله شنت برای سیستم‌هایی مناسب است که باید بتوانند در شرایط مشخص، فرمان قطع الکتریکی به کلید ارسال کنند.

ولتاژ فرمان 220 ولت AC

مدل 3VJ9218-0ST36 برای استفاده با ولتاژ فرمان 220 ولت AC طراحی شده است. مستندات زیمنس این مدل را به‌عنوان ST-220V AC معرفی می‌کنند.

هنگام نصب باید ولتاژ مدار فرمان دقیقاً با ولتاژ نامی بوبین مطابقت داشته باشد. استفاده از ولتاژ نامناسب می‌تواند باعث عملکرد نادرست یا آسیب به اکسسوری شود.

مناسب برای کلیدهای 125 و 250 آمپر

یکی از ویژگی‌های مهم 3VJ9218-0ST36، سازگاری آن با دو فریم MCCB سری 3VJ است:

3VJ11 / VJ1 125
3VJ12 / VJ1 250

بنابراین این مدل در محدوده کلیدهای 125 و 250 آمپر کاربرد دارد. کاتالوگ زیمنس نیز صراحتاً اعلام می‌کند که اکسسوری‌های 3VJ9218-0ST.. فقط برای فریم‌های VJ1 125 و VJ1 250 یعنی 3VJ11 و 3VJ12 استفاده می‌شوند.

نکته: انتخاب رله شنت فقط بر اساس آمپراژ کلید انجام نمی‌شود و باید فریم MCCB و کد دقیق اکسسوری نیز بررسی شود.

نصب رله شنت از سمت راست

مدل 3VJ9218-0ST36 از خانواده Shunt Trip (Right) است؛ بنابراین برای نصب در سمت راست MCCB طراحی شده است.

محل نصب اهمیت زیادی دارد، زیرا اکسسوری‌های داخلی سری 3VJ بر اساس فریم و موقعیت نصب دارای کدهای متفاوتی هستند.

ترمینال پیچی رله شنت

طبق اطلاعات فنی منتشرشده برای این مدل، اتصال رله شنت از طریق ترمینال پیچی انجام می‌شود.

این ترمینال برای اتصال سیم‌های مدار فرمان استفاده می‌شود و باید سیم‌کشی آن مطابق نقشه و دستورالعمل سازنده انجام شود.

کاربردهای رله شنت Siemens 3VJ9218-0ST36

رله شنت 3VJ9218-0ST36 در سیستم‌هایی که نیاز به قطع الکتریکی کلید MCCB دارند، کاربرد دارد، از جمله:

• تابلوهای برق صنعتی
• تابلوهای توزیع برق
• سیستم‌های کنترل و اتوماسیون
• مدارهای قطع اضطراری
• سیستم‌های مدیریت انرژی
• تابلوهای کنترل موتور
• تجهیزات حفاظتی
• سیستم‌های اعلام و مدیریت خطا
• قطع از راه دور MCCB
• سیستم‌هایی که نیاز به فرمان قطع خارجی دارند

مزایای رله شنت زیمنس 3VJ9218-0ST36

قطع الکتریکی از راه دور

رله شنت امکان ارسال فرمان قطع به MCCB را از طریق یک مدار فرمان خارجی فراهم می‌کند.

بوبین 220 ولت AC

ولتاژ فرمان 220V AC این مدل با بسیاری از مدارهای فرمان صنعتی متداول سازگار است.

سازگاری با فریم‌های 3VJ11 و 3VJ12

این مدل برای فریم‌های 125 و 250 آمپر سری 3VJ طراحی شده است.

نصب سمت راست

طراحی Right Side باعث می‌شود اکسسوری متناسب با جانمایی کلید انتخاب شود.

طراحی اختصاصی برای MCCB

این رله شنت به‌عنوان اکسسوری داخلی کلیدهای کامپکت سری 3VJ طراحی شده و برای استفاده همراه با کلید سازگار در نظر گرفته شده است.

کاربرد در مدارهای کنترل و ایمنی

امکان قطع الکتریکی کلید می‌تواند در ساختارهای کنترلی، حفاظتی و قطع اضطراری مورد استفاده قرار گیرد.

راهنمای نصب رله شنت 3VJ9218-0ST36

• پیش از شروع کار، برق MCCB و مدار فرمان را کاملاً قطع کنید.
• از بی‌برق بودن تابلو و تجهیزات اطمینان حاصل کنید.
• فریم MCCB را بررسی کرده و از سازگاری آن با 3VJ11 یا 3VJ12 مطمئن شوید.
• محل نصب اکسسوری را در سمت راست کلید بررسی کنید.
• رله شنت را مطابق دستورالعمل فنی زیمنس در محل مخصوص نصب کنید.
• سیم مدار فرمان را به ترمینال مربوطه متصل کنید.
• ولتاژ مدار فرمان را با مقدار 220V AC بوبین تطبیق دهید.
• محکم بودن اتصالات و صحت سیم‌کشی را بررسی کنید.
• عملکرد فرمان قطع را پیش از راه‌اندازی نهایی آزمایش کنید.
• پس از تأیید نهایی توسط تکنسین متخصص، مدار را برق‌دار کنید.

نکته ایمنی: نصب اکسسوری داخلی MCCB باید توسط تکنسین متخصص و مطابق دستورالعمل سازنده انجام شود. پیش از کار روی کلید، قطع کامل برق و اطمینان از بی‌برق بودن مدار الزامی است.

نکات مهم هنگام خرید Siemens 3VJ9218-0ST36

پیش از خرید این مدل موارد زیر را بررسی کنید:

• کد کامل محصول: 3VJ9218-0ST36
• برند: Siemens
• سری: 3VJ
• نوع اکسسوری: Shunt Trip / Shunt Release
• فریم سازگار: 3VJ11 / 3VJ12
• فریم معادل: VJ1 125 / VJ1 250
• محدوده کلید: 125 و 250 آمپر
• محل نصب: سمت راست
• ولتاژ فرمان: 220V AC
• فرکانس: 50/60Hz
• نوع اتصال: ترمینال پیچی

مهم‌ترین نکته، تطبیق هم‌زمان فریم MCCB، سمت نصب و ولتاژ بوبین با کد رله شنت است.

قیمت رله شنت زیمنس 3VJ9218-0ST36

قیمت Siemens 3VJ9218-0ST36 با توجه به موجودی محصول و شرایط روز بازار تجهیزات برق صنعتی متغیر است.

برای اطلاع از قیمت روز رله شنت زیمنس 3VJ9218-0ST36 می‌توانید از فروشگاه ایستاتجهیز استعلام بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

هنگام استعلام قیمت، کد کامل 3VJ9218-0ST36 را اعلام کنید تا مدل دقیق موردنظر بررسی شود.

خرید رله شنت Siemens 3VJ9218-0ST36 از ایستاتجهیز

برای خرید رله شنت زیمنس 3VJ9218-0ST36 می‌توانید از فروشگاه ایستاتجهیز اقدام کنید.

این مدل با بوبین 220 ولت AC، فرکانس 50/60 هرتز، نصب سمت راست و سازگاری با فریم‌های 3VJ11 و 3VJ12 برای ایجاد قابلیت فرمان قطع الکتریکی در کلیدهای MCCB سری 3VJ مناسب است.

پیش از خرید، حتماً فریم MCCB، آمپراژ کلید، سمت نصب و ولتاژ مدار فرمان را با مشخصات رله شنت مطابقت دهید.

جمع‌بندی

رله شنت زیمنس 3VJ9218-0ST36 یک اکسسوری داخلی برای کلیدهای کامپکت MCCB سری 3VJ است که امکان ارسال فرمان قطع الکتریکی به کلید را فراهم می‌کند.

این مدل با بوبین 220 ولت AC، فرکانس 50/60 هرتز، نصب از سمت راست و سازگاری با فریم‌های 3VJ11 / VJ1 125 و 3VJ12 / VJ1 250 برای کلیدهای 125 و 250 آمپر طراحی شده است.

در زمان انتخاب این محصول باید علاوه بر آمپراژ کلید، فریم MCCB، سمت نصب و ولتاژ مدار فرمان را نیز بررسی کنید تا رله شنت با کلید کامپکت موردنظر کاملاً سازگار باشد.
