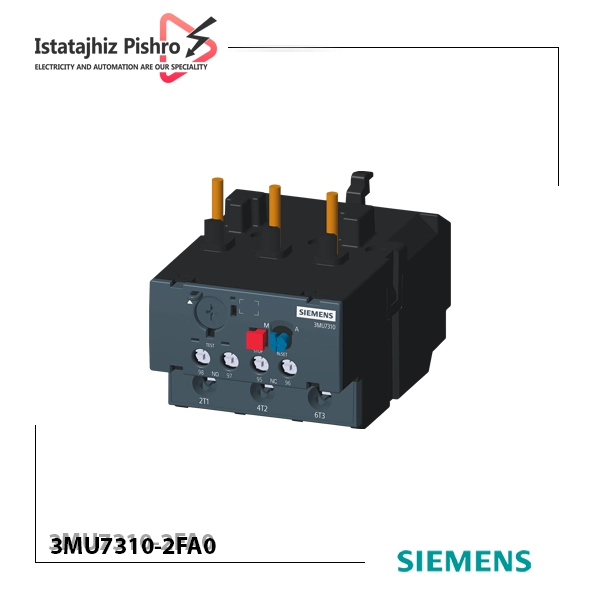

رله حرارتی زیمنس مدل 3MU7310-2FA0 با محدوده تنظیم جریان 63 تا 80 آمپر، یک تجهیز حفاظتی دقیق برای حفاظت موتورهای سه‌فاز صنعتی در توان‌های متوسط تا بالا است. این رله از سری SINOVA 3MU73 میباشد و برای نصب مستقیم بر روی کنتاکتورهای سازگار همان سری طراحی شده است. وظیفه اصلی آن جلوگیری از آسیب دیدن سیم‌پیچ موتور در اثر اضافه‌بار، قطع فاز یا عدم تعادل جریان است.
مکانیزم عملکرد و کلاس حفاظتی رله حرارتی
این مدل از مکانیزم دو فلز ناهمجنس (Bimetal) استفاده می‌کند که با عبور جریان بیش از مقدار تنظیم‌شده، به علت گرمایش اهمی تغییر شکل داده و مکانیزم قطع را فعال می‌کند. رله حرارتی سه فاز در کلاس عملکرد 10A کار می‌کند، به این معنا که در شرایط اضافه‌بار معادل 7.2 برابر جریان نامی موتور، طی حدود 10 ثانیه عمل می‌نماید. سه بیمتال مستقل، حفاظت هر فاز را به‌طور جداگانه انجام داده و سیستم جبران دمای محیط موجب ثبات عملکرد در شرایط حرارتی مختلف میشود.
ویژگی‌های فنی برجسته رله بیمتال
- رنج جریان قابل تنظیم: 63–80A، مناسب موتورهای بزرگ صنعتی و تجهیزات با بار سنگین.
- کنتاکت‌های کمکی: یک NO و یک NC برای ارسال سیگنال قطع یا آلارم به مدار فرمان یا PLC.
- قابلیت ریست: دستی و اتوماتیک، قابل انتخاب با توجه به شرایط بهره‌برداری.
- تحمل جریان راه‌اندازی: طراحی‌شده برای عبور جریان‌های هجومی لحظه‌ای موتور بدون ایجاد تریپ کاذب.
- حفاظت کامل سه‌فاز: قطع مدار در صورت عدم تعادل یا قطع یکی از فازها.
- مکانیزم تست داخلی: امکان تست عملکرد رله بدون بارگذاری موتور.
نحوه نصب و سیم‌بندی رله بی متال برند زیمنس

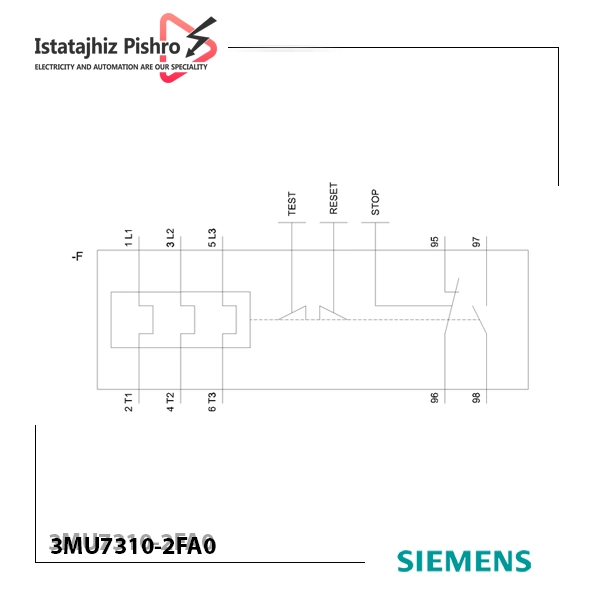

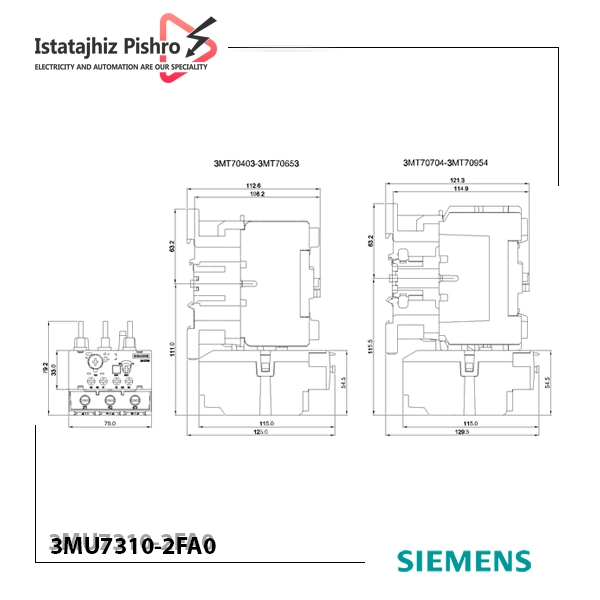

این رله برای نصب مستقیم بر روی کنتاکتورهای هم‌سری خود طراحی شده است و بدون نیاز به کابل‌کشی اضافی، از طریق رابط مکانیکی-الکتریکی به کنتاکتور متصل میشود. ترمینال‌های L1, L2, L3 به ورودی مدار قدرت و ترمینال‌های T1, T2, T3 به موتور متصل می‌گردند. کنتاکت‌های کمکی NO و NC برای اتصال به مدار فرمان یا سیستم‌های هشدار مورد استفاده قرار می‌گیرند.
کاربردهای تخصصی
- حفاظت موتورهای سه‌فاز در سیستم‌های پمپاژ آب صنعتی، کمپرسورهای بزرگ و نوار نقاله‌های سنگین.
- استفاده در تابلوهای برق صنعتی و مراکز کنترل موتور (MCC).
- کاربرد در خطوط تولید پیوسته که نیاز به حفاظت سریع و قابل اطمینان از تجهیزات دارند.
