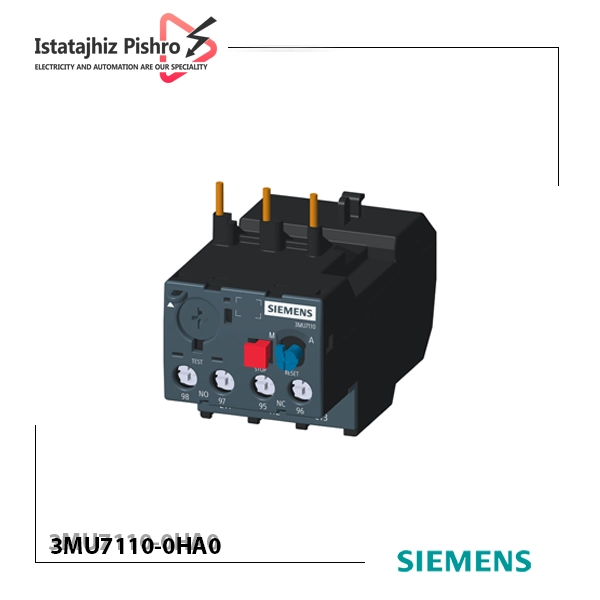

رله حرارتی زیمنس مدل 3MU7110-0HA0 با محدوده تنظیم جریان 1.6 تا 2.5 آمپر، برای حفاظت موتورهای سه‌فاز با توان پایین و بارهای الکتریکی حساس طراحی شده است. این رله بیمتال سه فاز در سری SINOVA 3MU7 قرار می‌گیرد و بر اساس اصل انبساط حرارتی دو فلز ناهمجنس (بیمتال) عمل می‌کند. با افزایش جریان بیش از حد مجاز، المان حرارتی آن داغ شده و موجب تغییر شکل بیمتال می‌شود، که این تغییر، مکانیزم قطع‌کننده را فعال و مدار قدرت را از مدار فرمان جدا می‌کند.
مکانیزم عملکرد و کلاس حفاظتی رله حرارتی زیمنس
این رله از کلاس عملکرد 10A پیروی می‌کند؛ به این معنا که در شرایط اضافه‌بار معادل 7.2 برابر جریان نامی موتور، طی 10 ثانیه در دمای 20°C عمل خواهد کرد. مکانیزم داخلی شامل سه المان بیمتال مستقل برای هر فاز است که تغییرات دمای محیط را جبران می‌کنند، به طوری که عملکرد دستگاه در بازه دمایی وسیع، پایدار باقی می‌ماند.
قابلیت‌ها و ویژگی‌های فنی برجسته
- رنج جریان قابل تنظیم: 1.6 – 2.5 آمپر، مناسب موتورهای کوچک و تجهیزات کم‌مصرف صنعتی.
- سیستم جبران‌سازی دما: پایدارسازی عملکرد در دمای محیطی متغیر (Compensated Bimetal).
- کنتاکت‌های کمکی: 1 عدد NO و 1 عدد NC جهت ارسال سیگنال به مدار فرمان یا PLC.
- قابلیت ریست: انتخاب بین حالت دستی (Manual Reset) یا خودکار (Auto Reset) برای هماهنگی با شرایط فرآیندی.
- تحمل جریان هجومی: طراحی شده برای عبور جریان‌های لحظه‌ای راه‌اندازی موتور بدون تریپ ناخواسته.
- حفاظت سه‌فاز نامتقارن: قطع مدار در صورت افت یا قطع یکی از فازها برای جلوگیری از آسیب سیم‌پیچ.
نحوه نصب و اتصال رله بی متال

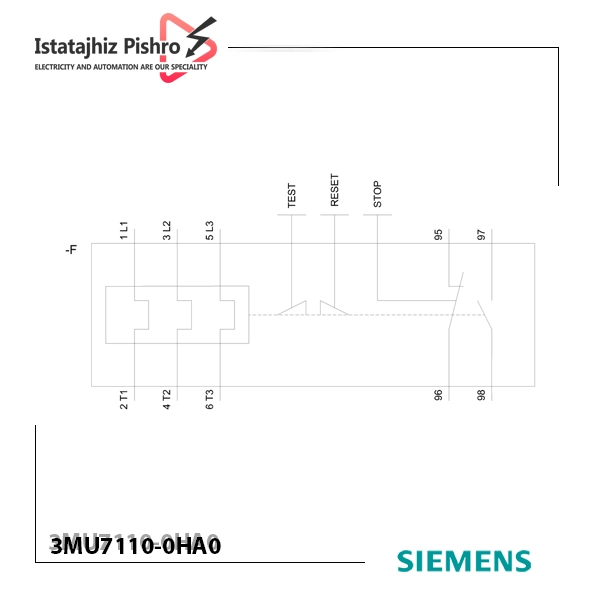

این رله به صورت مستقیم بر روی کنتاکتورهای هم‌سری خود در خانواده SINOVA قابل نصب است و نیازی به کابل‌کشی جداگانه بین کنتاکتور و رله ندارد. در صورت نیاز، امکان نصب مستقل روی شاسی تابلو نیز فراهم است. ترمینال‌های ورودی (L1, L2, L3) به مدار قدرت و ترمینال‌های خروجی (T1, T2, T3) به مصرف‌کننده متصل می‌شوند. کنتاکت‌های کمکی NO و NC نیز به مدار فرمان یا ماژول ورودی PLC متصل می‌گردند.
کاربردهای تخصصی رله بیمتال زیمنس
- حفاظت موتورهای کوچک در ماشین‌آلات بسته‌بندی، نوار نقاله‌های کم‌ظرفیت و فن‌های صنعتی کوچک.
- استفاده در سیستم‌های اتوماسیون صنعتی برای حفاظت تجهیزات کنترلی حساس.
- کاربرد در تابلوهای توزیع فرعی و پنل‌های کنترل فرآیند که نیاز به حفاظت دقیق جریان پایین دارند.
