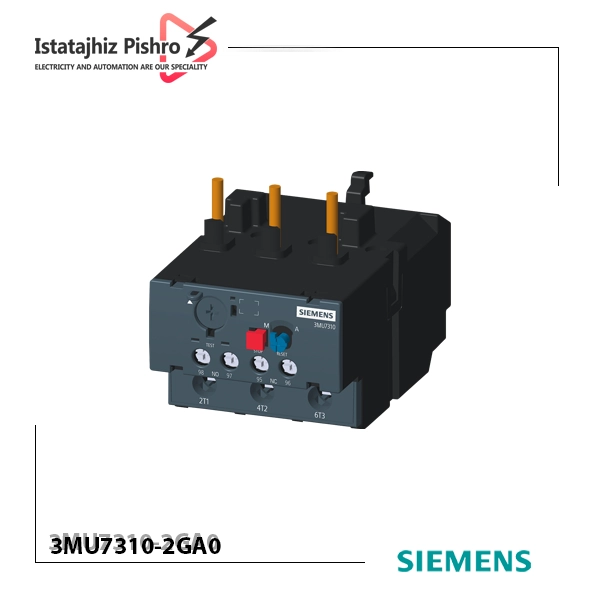

رله حرارتی برند زیمنس مدل 3MU7310-2GA0 با محدوده تنظیم جریان 80 تا 93 آمپر، یک تجهیز حفاظتی پیشرفته برای حفاظت موتورهای سه‌فاز صنعتی با توان بالا و بارهای سنگین است. این رله حرارتی از خانواده SINOVA 3MU73 بوده و به‌گونه‌ای طراحی شده که در کنار کنتاکتورهای هم‌سری خود، عملکرد هماهنگ و اطمینان‌بخشی ارائه دهد. وظیفه اصلی آن جلوگیری از آسیب‌های ناشی از اضافه‌بار، قطع فاز یا نامتعادلی جریان در موتور است.
کلاس حفاظتی رله بیمتال زیمنس
این مدل با استفاده از مکانیزم بیمتال سه‌فاز جبران‌شده، دمای هادی‌ها را بر اساس جریان عبوری پایش می‌کند. در صورت عبور جریان بیش از مقدار تنظیم‌شده، گرمایش اهمی باعث انبساط دو فلز ناهمجنس شده و مکانیزم قطع را فعال می‌کند. کلاس عملکرد این رله معمولاً Class 10A است، به این معنا که در شرایط اضافه‌بار 7.2 برابر جریان نامی موتور، طی حدود 10 ثانیه فرمان قطع را صادر می‌کند. سیستم جبران دمای محیط نیز پایداری عملکرد را در شرایط محیطی متغیر تضمین می‌کند.
ویژگی‌های فنی رله حرارتی 80 تا 93 آمپر
- رنج جریان قابل تنظیم: 80–93 آمپر، مناسب موتورهای صنعتی پرتوان.
- کنتاکت‌های کمکی: 1 باز (NO) و 1 بسته (NC) برای ارسال سیگنال حفاظتی یا آلارم به مدار فرمان یا PLC.
- حفاظت سه‌فاز کامل: قطع سریع مدار در صورت افت یا حذف یک فاز.
- قابلیت ریست: دستی یا خودکار، قابل انتخاب متناسب با نیاز فرآیند.
- تحمل جریان‌های هجومی راه‌اندازی: جلوگیری از تریپ ناخواسته در زمان استارت موتور.
- مکانیزم تست داخلی: امکان بررسی عملکرد رله بدون نیاز به اعمال بار واقعی به موتور.
نحوه نصب و سیم‌بندی رله بیمتال

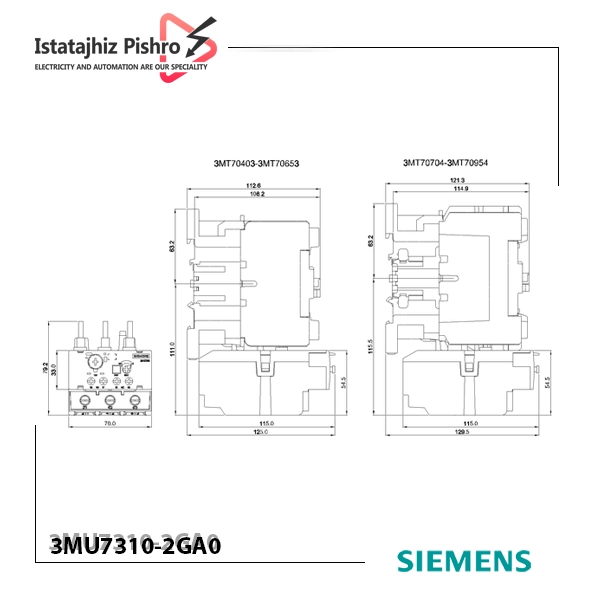

رله 3MU7310-2GA0 برای نصب مستقیم بر روی کنتاکتورهای هم‌سری خود در سیستم‌های SINOVA طراحی شده است. این اتصال مکانیکی-الکتریکی، نیاز به سیم‌بندی اضافی بین کنتاکتور و رله را حذف می‌کند. ترمینال‌های L1, L2, L3 به ورودی مدار قدرت و T1, T2, T3 به موتور متصل می‌شوند. کنتاکت‌های NO و NC نیز برای مدار فرمان یا سیستم هشدار استفاده می‌گردند.
کاربردهای تخصصی
- حفاظت موتورهای بزرگ در صنایع معدنی، پتروشیمی و فولاد.
- استفاده در تابلوهای MCC (مرکز کنترل موتور) و تابلوهای قدرت اصلی.
- کاربرد در خطوط تولید سنگین و تجهیزات فرآیندی که نیازمند حفاظت مداوم و دقیق هستند.
