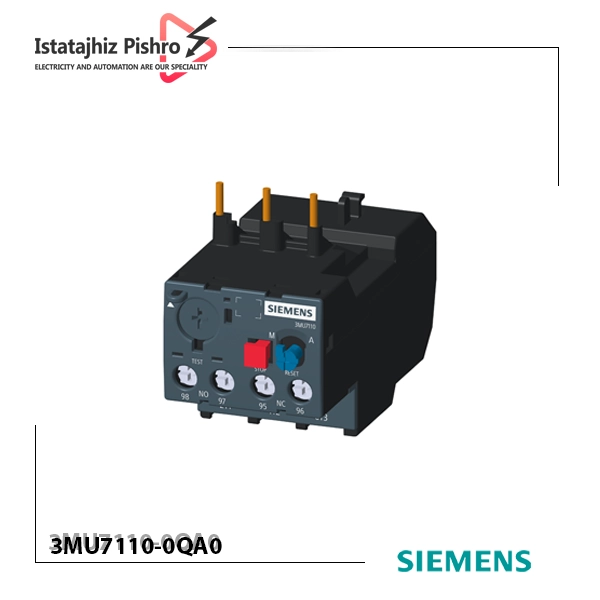

رله حرارتی زیمنس مدل 3MU7110-0QA0 با محدوده تنظیم جریان 17 تا 25 آمپر، برای حفاظت موتورهای سه‌فاز با توان متوسط در کاربردهای صنعتی و اتوماسیون طراحی شده است. این تجهیز از سری SINOVA 3MU7 بوده و با مکانیزم بیمتال سه‌فاز، از موتور در برابر اضافه‌بار، قطع فاز و نامتعادلی جریان محافظت می‌کند. طراحی ماژولار آن امکان نصب مستقیم روی کنتاکتورهای هم‌سری را فراهم کرده و بهینه‌سازی فضا در تابلوهای برق را ممکن می‌سازد.
کلاس حفاظتی رله بی متال زیمنس
این رله با استفاده از سه المان بیمتال جبران‌شده، جریان عبوری هر فاز را پایش می‌کند. در صورت عبور جریان بیش از حد مجاز، گرمایش اهمی سبب تغییر شکل بیمتال و فعال‌شدن مکانیزم قطع می‌شود. این مدل معمولاً با کلاس عملکرد 10A عرضه می‌گردد، به این معنا که در شرایط اضافه‌بار معادل 7.2 برابر جریان نامی، ظرف حدود 10 ثانیه مدار را قطع می‌کند. سیستم جبران دمای محیط عملکرد پایدار را در دماهای مختلف تضمین می‌کند.
ویژگی‌های فنی رله حرارتی 17 تا 25 آمپر
- رنج جریان قابل تنظیم: 17–25 آمپر، مناسب موتورهای متوسط صنعتی.
- کنتاکت‌های کمکی: 1 عدد NO و 1 عدد NC برای ارسال سیگنال حفاظتی به مدار فرمان یا PLC.
- قابلیت ریست: انتخاب بین حالت دستی یا خودکار بسته به نیاز فرآیند.
- تحمل جریان‌های هجومی: جلوگیری از قطع ناخواسته در لحظه استارت موتور.
- حفاظت سه‌فاز کامل: قطع مدار در صورت افت یا حذف یک فاز.
- مکانیزم تست داخلی: برای بررسی عملکرد بدون نیاز به بارگذاری موتور.
نحوه نصب و سیم‌بندی رله بیمتال

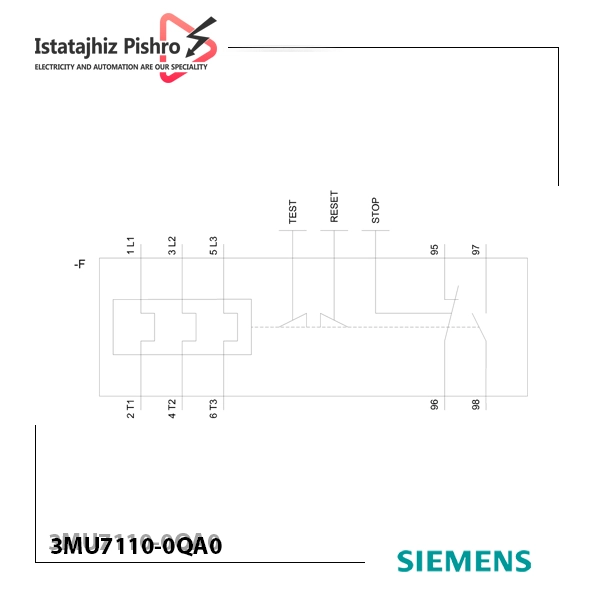

رله 3MU7110-0QA0 به طور مستقیم بر روی کنتاکتورهای هم‌سری خود نصب می‌شود و اتصال مکانیکی-الکتریکی آن نیاز به کابل‌کشی اضافی بین رله و کنتاکتور را حذف می‌کند. ترمینال‌های L1, L2, L3 به ورودی مدار قدرت و T1, T2, T3 به موتور متصل می‌شوند. کنتاکت‌های کمکی نیز برای کنترل مدار فرمان یا ایجاد اینترلاک مورد استفاده قرار می‌گیرند.
کاربردهای تخصصی رله بیمتال زیمنس
- حفاظت موتورهای سه‌فاز در پمپ‌های صنعتی، فن‌ها، کمپرسورهای متوسط و نوار نقاله‌ها.
- استفاده در تابلوهای برق صنعتی و مراکز کنترل موتور (MCC).
- کاربرد در خطوط تولید با نیاز به حفاظت دقیق و مداوم.
خرید رله حرارتی از ایستاتجهیز
فروشگاه ایستاتجهیز این مدل رله حرارتی را با ضمانت اصالت کالا و پشتیبانی فنی ارائه می‌دهد. پیش از خرید، کارشناسان مجموعه آماده ارائه مشاوره تخصصی برای انتخاب دقیق رله بیمتال متناسب با توان موتور و شرایط کاری هستند. با خرید از ایستاتجهیز، اطمینان خواهید داشت که سیستم حفاظتی شما با استانداردهای روز و عملکردی مطمئن کار می‌کند.
