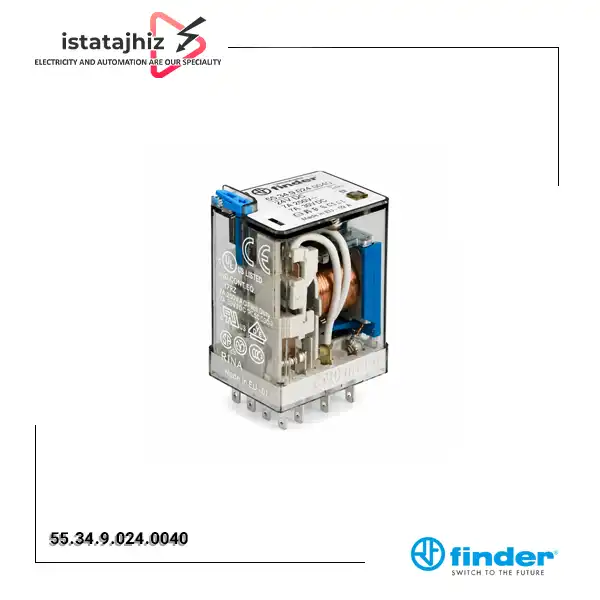

رله شیشه‌ای 24 ولت DC فیندر 7 آمپر 55.34.9.024.0040

رله شیشه‌ای فیندر مدل 55.34.9.024.0040 یک رله صنعتی واسط (Interface Relay) بسیار پرکاربرد و باکیفیت ساخت کشور ایتالیا است. این رله دارای 4 کنتاکت تبدیلی (4PDT / 4CO) با ظرفیت جریان‌دهی 7 آمپر است که با بوبین 24 ولت DC (جریان مستقیم) کار می‌کند.

این رله صنعتی با طراحی 14 پایه و قابلیت نصب به‌صورت Plug-in روی سوکت‌های ریلی (مانند سری 94 فیندر) طراحی شده است. مجهز بودن این مدل به شستی تست قفل‌شونده و نشانگر مکانیکی (اصطلاحاً پرچم مکانیکی)، کار عیب‌یابی و تست دستی مدارهای فرمان را در تابلوهای کنترل و اتوماسیون صنعتی بسیار آسان و سریع می‌کند.

بررسی تخصصی رله فیندر سری 55 مدل 55.34.9.024.0040

رله‌های سری Finder 55 به عنوان رله‌های عمومی صنعتی (General Purpose Relays) شناخته می‌شوند. در کد فنی 55.34.9.024.0040، بخش 55.34 نشان‌دهنده رله 4 کنتاکت با جریان 7 آمپر، عدد 9 نشان‌دهنده بوبین DC، کد 024 مشخص‌کننده ولتاژ کارکرد 24 ولت مستقیم و پسوند 0040 نشان‌دهنده آپشن استاندارد شستی تست قفل‌شونده به همراه پرچم مکانیکی (بدون LED) است.

بوبین این رله با ولتاژ تحریک 24 ولت DC، انتخابی ایده‌آل برای خروجی کارت‌های PLC، خروجی سنسورها و بردهای الکترونیکی کنترل است. این مدل با داشتن مقاومت بوبین مناسب و جریان مصرفی بهینه، بار اضافی به منبع تغذیه سیستم یا کارت‌های خروجی کنترلر تحمیل نمی‌کند و به دلیل کیفیت متریال بالا، در شرایط سخت صنعتی و دمای بالا طول عمر فوق‌العاده‌ای دارد.

مشخصات فنی رله Finder 55.34.9.024.0040

مشخصات فنی و عایقی این رله طبق کاتالوگ رسمی فیندر به شرح زیر است:

مشخصات کنتاکت‌ها:

• آرایش کنتاکت‌ها: 4 کنتاکت تبدیلی (4 CO / 4PDT)
• جریان نامی کنتاکت: 7 آمپر
• حداکثر جریان پیک (پیک لحظه‌ای): 15 آمپر
• ولتاژ نامی سوئیچینگ: 250 ولت AC
• حداکثر ولتاژ سوئیچینگ: 250 ولت AC
• بار نامی در کاربرد AC1 (مقاومتی): 1,750 VA
• بار نامی در کاربرد AC15 (230 ولت AC): 350 VA
• توان موتور تک فاز (230 ولت AC): 0.125 کیلووات (kW)
• ظرفیت قطع در بار DC1 (جریان مستقیم):
  7 آمپر در ولتاژ 30 ولت DC
  0.25 آمپر در ولتاژ 110 ولت DC
  0.12 آمپر در ولتاژ 220 ولت DC
• حداقل بار سوئیچینگ قابل تحمل: 300 میلی‌وات (5 ولت / 5 میلی‌آمپر)
• جنس کنتاکت‌ها: آلیاژ نقره-نیکل (AgNi) – بدون کادمیوم (Cadmium Free)

مشخصات بوبین (Coil Data):

• ولتاژ نامی بوبین: 24 ولت DC (جریان مستقیم)
• کد بوبین در کد فنی: 9.024
• محدوده ولتاژ کاری بوبین: 19.2 الی 26.4 ولت DC
• مقاومت بوبین: 600 اهم
• جریان مصرفی بوبین در ولتاژ نامی: 40 میلی‌آمپر (mA)

مشخصات عمومی و عایقی:

• تعداد پایه‌ها: 14 پایه (سوکتی Plug-in)
• زمان وصل / قطع رله (Operate/Release Time): 9 / 3 میلی‌ثانیه (ms)
• طول عمر مکانیکی: 20 تا 50 میلیون سیکل کاری
• طول عمر الکتریکی در بار نامی AC1: 150 هزار سیکل کاری
• ولتاژ عایقی بین بوبین و کنتاکت‌ها: 4 کیلوولت (4 kV)
• استقامت دی‌الکتریک بین کنتاکت‌های باز: 1,000 ولت AC
• محدوده دمای کاری محیط: 40- تا 85+ درجه سانتی‌گراد
• کلاس حفاظتی محیطی: RT I
• امکانات جانبی: دارای شستی تست قفل‌شونده دستی (Lockable Test Button) و پرچم نشانگر
• مکانیکی (Mechanical Indicator)

ویژگی‌های کلیدی رله شیشه‌ای 24 ولت فیندر 55.34.9.024.0040

کنترل هم‌زمان 4 مسیر مجزا: ساختار 4 پل امکان سوئیچ چند مدار مستقل را از طریق یک سیگنال فراهم می‌کند.
تحریک ایمن با ولتاژ 24 ولت DC: مناسب برای ارتباط مستقیم با انواع PLC و کنترلرهای صنعتی.
شستی تست قفل‌شونده دستی: امکان شبیه‌سازی وصل بودن رله بدون نیاز به اعمال ولتاژ به بوبین جهت تست مدار.
نشانگر وضعیت مکانیکی: نمایش وضعیت قطع یا وصل بودن کنتاکت‌ها به صورت چشمی در داخل قاب شیشه‌ای.
بدنه مقاوم شفاف (شیشه‌ای): رویت آسان جرقه زدن احتمالی کنتاکت‌ها یا آسیب‌های داخلی جهت پیشگیری از خرابی‌های بزرگتر.
کنتاکت‌های AgNi باکیفیت: مقاومت بالا در برابر چسبندگی و اکسیداسیون کنتاکت‌ها در فرکانس‌های کاری بالا.

کاربردهای رله 14 پایه فیندر 24 ولت در اتوماسیون و برق صنعتی

این رله در اکثر سیستم‌های کنترل و توزیع انرژی الکتریکی کاربرد وسیعی دارد، از جمله:

رله خروجی PLC: واسط بین خروجی‌های ترانزیستوری یا رله‌ای PLC با تجهیزات توان بالاتر تابلو.
تابلوهای فرمان اتوماسیون صنعتی: سیستم‌های مونتاژ، خطوط تولید و نوار نقاله‌ها.
سیستم‌های تهویه مطبوع (HVAC) و موتورخانه‌ها: فرمان به پمپ‌ها، شیرهای برقی و فن‌ها.
صنایع ماشین‌سازی: استفاده به عنوان رله‌های فرمان چند کنتاکت در کنترل ماشین‌آلات صنعتی.
مدارهای اینترلاک و ایمنی: ایجاد قفل‌های الکتریکی ایمن بین مدارهای مختلف تابلو برق.

نکات فنی و مهندسی برای طراحان تابلو برق

نقش واسط (Interface): این رله برای سوئیچینگ بارهای سنگین موتوری طراحی نشده است. برای راه‌اندازی بارهای توان بالا، حتماً از این رله برای فرمان به بوبین کنتاکتور استفاده کنید.
حفاظت بوبین در جریان مستقیم: از آنجا که بوبین این رله با ولتاژ DC تحریک می‌شود، در صورت عدم استفاده از دیود هرزگرد (Freewheeling Diode) روی سوکت، ولتاژ برگشتی حاصل از قطع بوبین می‌تواند به خروجی‌های PLC آسیب بزند. بنابراین استفاده از سوکت‌های مجهز به ماژول حفاظتی (دیود) توصیه می‌شود.
سوکت‌های ریلی سازگار: این رله به راحتی روی سوکت‌های ریلی سری 94.04 (ترمینال پیچی) و سایر سوکت‌های متناسب سری 94 فیندر نصب می‌شود.

قیمت رله فیندر 24 ولت 4 کنتاکت مدل 55.34.9.024.0040

شما می‌توانید برای اطلاع از قیمت رله فیندر ، دریافت تخفیف خرید عمده و استعلام موجودی لحظه‌ای رله فیندر مدل 55.34.9.024.0040، از طریق راه‌های ارتباطی با بخش فروش ایستاتجهیز لاله‌زار در تماس باشید تا پیش‌فاکتور رسمی یا غیررسمی برای شما صادر گردد.

خرید رله فیندر 55.34.9.024.0040 از ایستاتجهیز لاله‌زار

اگر به دنبال خرید رله اصلی و باکیفیت فیندر ایتالیا هستید، فروشگاه ایستاتجهیز لاله‌زار به عنوان تامین‌کننده تخصصی تجهیزات اتوماسیون صنعتی و فشار ضعیف، این محصول را به همراه تضمین اصالت و سلامت فیزیکی به مهندسان، تابلوسازان و خریداران محترم ارائه می‌دهد.

شما می‌توانید جهت مشاوره تخصصی در خصوص انتخاب سوکت مناسب، ماژول‌های حفاظتی دیودی و مقایسه فنی با مدل‌های مشابه، با کارشناسان ایستاتجهیز تماس بگیرید.
