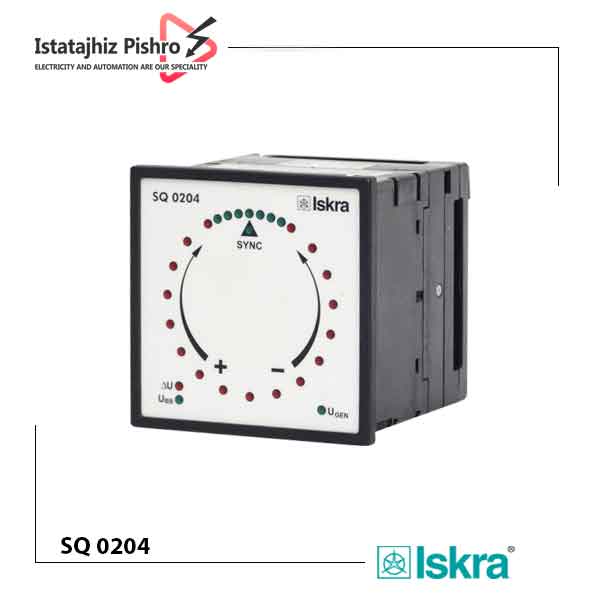

رله سنکرون چک ایسکرا مدل SQ0204 (یا SQ204) یک سنکروسکوپ پیشرفته است که برای همگامسازی (سنکرونیزاسیون) دستی یا خودکار ژنراتورها و باسبارهای شبکههای برق استفاده میشود. این دستگاه با اندازهگیری پارامترهای ولتاژ، فرکانس و زاویه فاز بین دو منبع تغذیه (مانند ژنراتور و شبکه یا دو باسبار)، شرایط لازم برای اتصال ایمن آنها را بررسی و تضمین میکند.
مشخصات فنی رله سنکرون چک ایسکرا SQ0204
- برند: ISKRA (تولید اسلوونی)
- کاربرد: موازیسازی ژنراتورها یا باسبارهای شبکه در سیستمهای تکفاز یا سهفاز
- اختلاف ولتاژ
- اختلاف فرکانس
- اختلاف زاویه فاز (با دقت ±1 درجه، نمایش 360 درجه)
- نمایشگر: مجهز به صفحه نمایش LED برای نمایش زاویه فاز
- خروجی: کنتاکت رله برای صدور فرمان اتصال (در صورت برقراری شرایط سنکرونیزاسیون)
- ابعاد: 96×96 میلیمتر یا 144×144 میلیمتر (بسته به مدل)
ولتاژ کاری: پشتیبانی از ولتاژهای مختلف (مانند 110V، 230V، 400V و غیره، بسته به سفارش) - ویژگی خاص: قابلیت استفاده در کاربردهای دریایی (بهصورت سفارشی)
- استانداردها: مطابق با استانداردهای بینالمللی مانند IEC
- نمایشگر LED: نشانگرهای LED برای نمایش وضعیت همگامسازی
- دقت: بالا در اندازهگیری و کنترل پارامترها
عملکرد رله سنکرون چک ایسکرا مدل SQ 0204
رله سنکرون چک SQ0204 با بررسی سه پارامتر اصلی (ولتاژ، فرکانس و زاویه فاز) اطمینان میدهد که دو منبع تغذیه قبل از اتصال به یکدیگر کاملاً همگام هستند. این کار از آسیبهای احتمالی ناشی از اتصال ناهمزمان (مانند جریانهای اتصال کوتاه شدید یا استرس مکانیکی به تجهیزات) جلوگیری میکند. اگر شرایط زیر برقرار باشد، رله اجازه بسته شدن کلید (بریکر) را میدهد:
- اختلاف ولتاژ: معمولاً کمتر از 5-10٪
- اختلاف فرکانس: معمولاً ±0.1 تا 0.5 هرتز
- اختلاف زاویه فاز: معمولاً ±5 تا 20 درجه
مزایا
- ایمنی بالا: جلوگیری از اتصال ناهمزمان و آسیب به تجهیزات.
- نمایشگر دقیق: ارائه اطلاعات لحظهای از وضعیت شبکه و ژنراتور.
- انعطافپذیری: قابل استفاده در سیستمهای تکفاز و سهفاز، با قابلیت سفارشیسازی برای کاربردهای خاص (مانند دریایی).
- کیفیت ساخت: تولید شده توسط شرکت معتبر ایسکرا با سابقه طولانی در تجهیزات برقی.
کاربردها
- موازیسازی ژنراتورها با شبکه برق یا یکدیگر
- استفاده در نیروگاههای کوچک (مانند نیروگاههای هیدرولیک)
- نظارت بر برنامههای انتقال سریع باس موتور یا بازبست سریع
- کاربردهای صنعتی و دریایی
نکته
رله سنکرون چک ایسکرا مدل SQ 0204 با آپشنهای مختلفی (مانند کنتاکتهای خروجی اضافی یا ولتاژهای کاری متفاوت) عرضه شود. برای انتخاب مدل مناسب، باید مشخصات دقیق سیستم خود (ولتاژ، نوع شبکه و غیره) را با فروشگاه ایستا تجهیز هماهنگ کنید.
