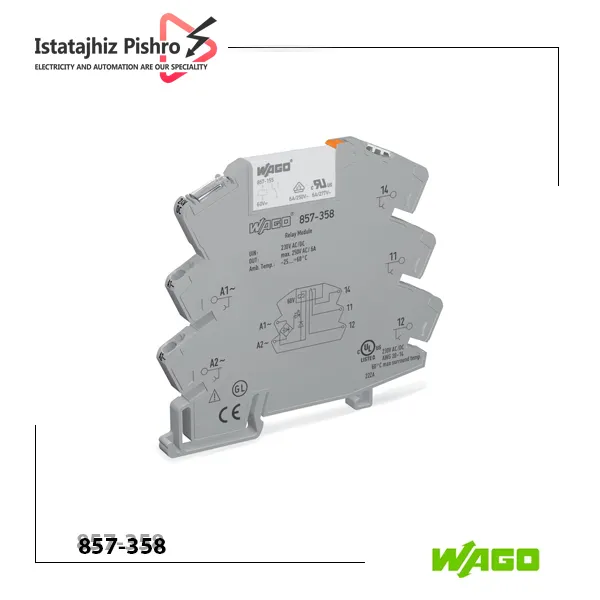

رله اینترفیس (ماژول رله) وگو مدل 857-358 یک رله الکترومکانیکی فوق باریک و با کیفیت بالا از سری JUMPFLEX است که برای ایزولاسیون الکتریکی، تقویت سیگنال و سوئیچینگ بارهای کوچک در سیستمهای اتوماسیون صنعتی طراحی شده است. این رله plc با عرض تنها 6 میلیمتر، راهکاری ایدهآل برای صرفهجویی در فضای تابلوهای برق، بهویژه در کنار کنترلرهایی مانند PLC، است. کیفیت ساخت Wago آلمان، قابلیت نصب سریع روی DIN Rail و وجود نشانگر LED، این ماژول را به یک انتخاب مطمئن و کارآمد برای اتصال مدارهای کنترل به مدارهای قدرت تبدیل کرده است.
مشخصات فنی
- کد فنی: 857-358
- برند: WAGO (واگو) – ساخت آلمان
- نوع ماژول: رله اینترفیس (Interface Relay Module)
- ولتاژ نامی ورودی (تحریک بوبین): 24 ولت DC
- کنتاکت خروجی: 1 کنتاکت چنج اور (1CO / SPDT)

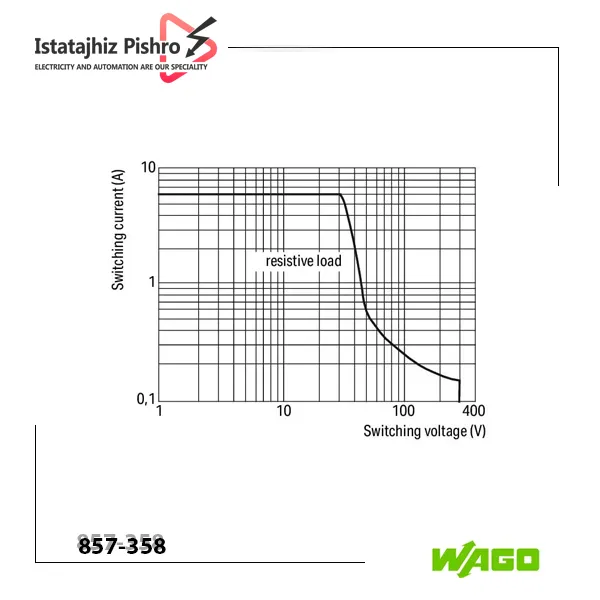

- حداکثر جریان سوئیچینگ: 6 آمپر
- حداکثر ولتاژ سوئیچینگ: 250 ولت AC/DC

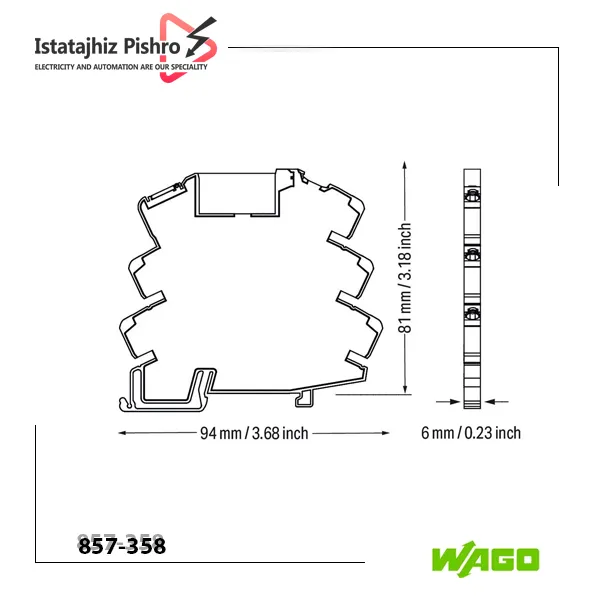

- عرض ماژول: 6 میلیمتر (Ultra-slim)
- نشانگر وضعیت: LED زرد رنگ
- نوع نصب: روی ریل DIN-35
- نوع ترمینال: CAGE CLAMP® (اتصال فنری بدون نیاز به پیچ)

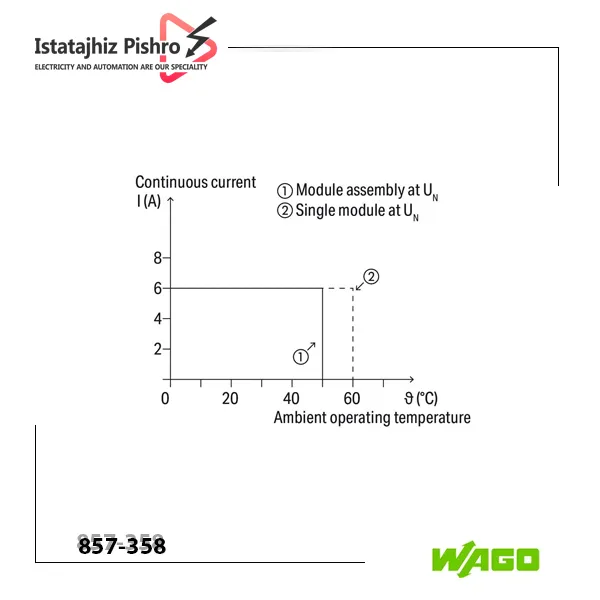

- دمای کاری: 25- تا 70+ درجه سانتیگراد
مزایا و ویژگی ها
برجستهترین مزیت رله WAGO 857-358، طراحی فوق باریک 6 میلیمتری آن است که تراکم نصب قطعات در تابلو برق را به شدت افزایش میدهد. تکنولوژی اتصال فنری CAGE CLAMP، سیمکشی را بسیار سریع، آسان و مقاوم در برابر لرزش میکند و نیاز به تعمیر و نگهداری و آچارکشی دورهای را حذف مینماید.
رله به صورت پلاگین (کشویی) طراحی شده که تعویض آن را بدون نیاز به باز کردن سیمبندی ممکن میسازد. وجود LED نشانگر وضعیت، عیبیابی مدار را در یک نگاه امکانپذیر کرده و قابلیت اطمینان بالای آن، عملکرد پایدار سیستم را تضمین میکند.
خرید رله 857-358
- تضمین اصالت: برای خرید رله اصلی WAGO و بهرهمندی از بالاترین کیفیت ساخت، محصول را از تامینکنندگان معتبر مانند ایستا تجهیز پیشرو تهیه نمایید.
- مشاوره و انتخاب: کارشناسان ما آماده ارائه مشاوره فنی برای انتخاب مناسبترین رله اینترفیس جهت استفاده در کنار PLC و سایر تجهیزات کنترلی شما هستند.
- ثبت سفارش: جهت استعلام موجودی، قیمت و ثبت سفارش، با شماره 02133988304 یا از طریق واتساپ 09028137383 با ما در ارتباط باشید.
قیمت رله PLC وگو
محصولات WAGO به دلیل مهندسی پیشرفته و کیفیت ساخت آلمان، در رده قیمتی بالاتری نسبت به برندهای آسیایی قرار میگیرند، اما طول عمر بالا و قابلیت اطمینان بینظیر، این هزینه را کاملاً توجیه میکند. قیمت رله وگو مدل 857-358 بسته به تعداد سفارش و شرایط واردات متغیر است. برای دریافت قیمت دقیق و بهروز، لطفاً با واحد فروش ایستا تجهیز پیشرو تماس حاصل فرمایید.
کاربردها
- ایزولاسیون خروجی PLC: جدا کردن مدار حساس خروجی PLC از مدار قدرت و بارهای سلفی.
- تقویت سیگنال: تقویت جریان خروجیهای دیجیتال PLC برای راهاندازی کنتاکتورها، شیرهای برقی و چراغهای سیگنال.
- تطبیق سطح ولتاژ: اتصال دو مدار با سطوح ولتاژ متفاوت (مثلاً کنترل یک مدار 220 ولت با سیگنال 24 ولت).
- تابلوهای کنترل و اتوماسیون: به عنوان رله کمکی در مدارهای فرمان.
- ماشینسازی: در تابلو برق انواع ماشینآلات صنعتی.
- صنایع فرآیندی (Process Industries): برای کنترل محرکها (Actuators) و ولوها.
نحوه نصب و سیمبندی

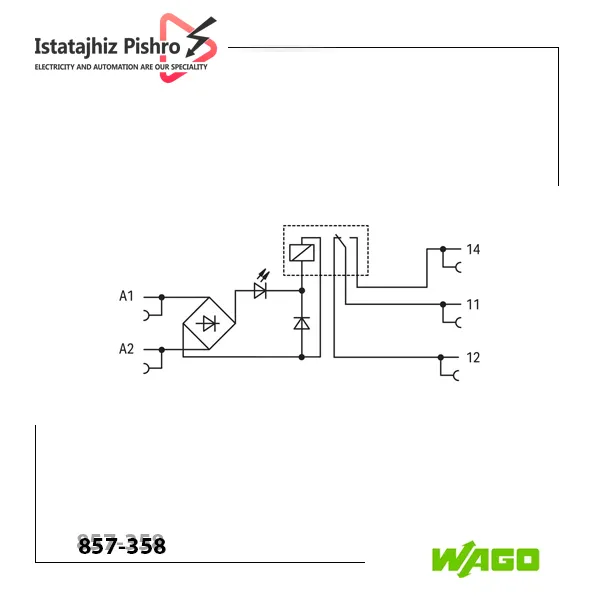

نصب این ماژول به سادگی با قرار دادن و فشردن آن بر روی ریل استاندارد DIN-35 انجام میشود. برای سیمبندی، ابتدا سیگنال کنترل (مثلاً خروجی PLC با ولتاژ 24V DC) را به ترمینالهای ورودی A1 (+) و A2 (-) متصل کنید. سپس مدار قدرت یا بار مورد نظر را به ترمینالهای خروجی متصل نمایید. این رله دارای سه ترمینال خروجی است: پایه مشترک (11)، پایه نرمال باز (14) و پایه نرمال بسته (12). با اعمال ولتاژ به ورودی، ارتباط بین پایههای 11 و 12 قطع شده و بین پایههای 11 و 14 برقرار میگردد.
