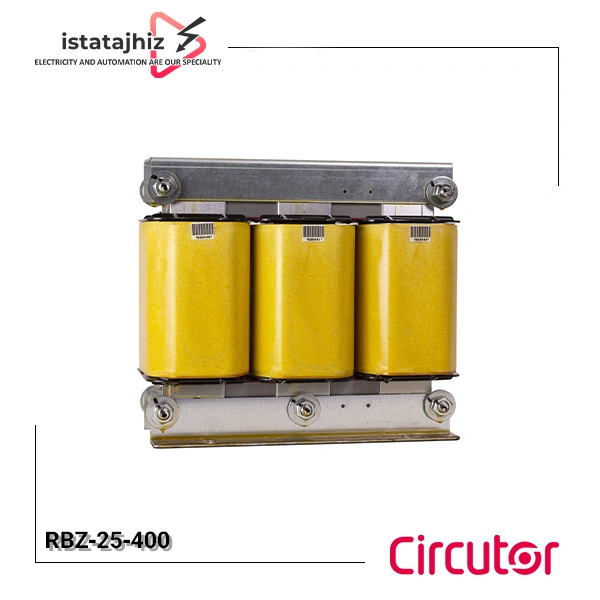

معرفی فیلتر هارمونیک Circutor RBZ-25-400
در یک سیستم اصلاح ضریب توان، اگر شبکه با بارهای غیرخطی درگیر باشد، تنها اضافه کردن خازن کافی نیست. در چنین شرایطی، مسیر جریان هارمونیک باید مهار شود تا بانک خازنی وارد ناحیه رزونانس نشود و از تنش الکتریکی و حرارتی دور بماند. فیلتر هارمونیک RBZ-25-400 از خانواده راکتورهای detuned سیرکوتور دقیقا برای همین منطق طراحی شده است؛ یعنی قرار نیست هارمونیک ها را حذف کند، بلکه فرکانس تشدید بانک را از هارمونیک های مخرب شبکه دور می کند و رفتار سیستم را پایدارتر می سازد.
این مدل در رده 25 کیلووار و برای ولتاژ 400 ولت تعریف شده و ضریب تنظیم آن 7 درصد است. از نظر فنی، RBZ-25-400 در کنار بانک خازنی نقش یک جزء حفاظتی و کنترلی را بازی می کند؛ قطعه ای که معمولا در تابلوهای اصلاح ضریب توان، به ویژه در حضور درایوها، یکسوکننده ها، UPS ها و بارهای الکترونیک قدرت، اهمیت واقعی خود را نشان می دهد. برند Circutor در این خانواده، تمرکز را بر پایداری حرارتی، دقت اندوکتانس و قابلیت کار در شرایط شبکه آلوده به اعوجاج گذاشته است.
مشخصات فنی فیلتر هارمونیک RBZ-25-400 سیرکوتور
- کد سفارش P73130
- مدل RBZ-25-400
- برند Circutor
- نوع تجهیز راکتور detuned برای بانک خازنی
- توان نامی 25 kVAr
- ولتاژ نامی 400 V
- فرکانس نامی 50 Hz
- ضریب تنظیم 7%
- فرکانس رزونانس 189 Hz
- اندوکتانس 1.53 mH
- جریان نامی 36 A
- تلفات 93 W
- خازن متناظر CLZ-FP-46/30
- اضافه بار دائم 1.17 برابر جریان نامی
- جریان گذرای مجاز 2 برابر جریان نامی به مدت 1 دقیقه
- تلرانس اندوکتانس ±5%
- ولتاژ عایقی مدار 3 kV
- کلاس حرارتی F تا 155 درجه سانتی گراد
- کلاس حرارتی سفارشی H تا 180 درجه سانتی گراد
- درجه حفاظت IP00
- نوع نصب داخل تابلو یا فضای داخلی
- دمای محیط کاری منفی 10 تا مثبت 45 درجه سانتی گراد
- استانداردهای مرجع UNE EN 60289 و IEC 60076
- هادی نوار آلومینیومی یا کابل مسی
- ابعاد 235 در 165 در 125 میلی متر
- وزن 12.8 کیلوگرم
مزایا و ویژگی های فیلتر RBZ-25-400 سیرکوتور
- پایداری بیشتر بانک خازنی در شبکه های دارای هارمونیک
- کاهش ریسک رزونانس بین خازن و شبکه
- طراحی مناسب برای تابلوهای اصلاح ضریب توان با بارهای غیرخطی
- تحمل اضافه بار دائمی تا 1.17 برابر جریان نامی
- تحمل جریان گذرای کوتاه مدت تا 2 برابر جریان نامی
- تلرانس اندوکتانس کنترل شده و قابل اتکا
- کلاس حرارتی مناسب برای کارکرد صنعتی
- سازگاری با بانک خازنی 400 ولت و فرکانس 50 هرتز
- تلفات مشخص و شفاف برای طراحی حرارتی تابلو
- ساختار فیزیکی مناسب برای نصب داخل تابلو
کاربردهای فیلتر هارمونیک 25 کیلووار 7 درصد CIRCUTOR
- تابلوهای اصلاح ضریب توان در کارخانه ها و واحدهای صنعتی
- بانک های خازنی متصل به شبکه دارای اعوجاج هارمونیکی
- سیستم های دارای درایو فرکانس متغیر
- مراکز دارای UPS و بارهای الکترونیکی حساس
- خطوط تولید با موتورهای متعدد و بارهای متناوب
- تابلوهای جبران توان راکتیو در پروژه های صنعتی و ساختمانی
- پست های داخلی و تاسیسات با نیاز به کاهش ریسک رزونانس
قیمت و خرید فیلتر هارمونیک RBZ-25-400 سیرکاتور
قیمت فیلتر هارمونیک از برند سیرکوتور با توجه به نوسان نرخ ارز، شرایط تامین، موجودی بازار و تغییرات روزانه زنجیره واردات، عدد ثابتی نیست و باید به صورت روزانه استعلام شود. برای خرید مطمئن، دو مسیر در اختیار شماست: مراجعه حضوری به فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران، یا ثبت سفارش غیرحضوری از طریق تماس تلفنی، واتساپ، ایتا و سایر پیام رسان ها. در خریدهای پروژه ای و تعداد بالا، شرایط فروش می تواند متفاوت و دقیق تر بررسی شود و فاکتور معتبر هم ارائه می شود.
اگر هدف شما فقط تهیه یک قطعه نباشد و بخواهید در انتخاب، اصالت کالا، تناسب فنی و ریسک خرید هم کنترل داشته باشید، بهترین مسیر این است که مشخصات تابلو و تعداد مدنظر را مستقیم با کارشناسان فروش مطرح کنید تا قیمت دقیق همان روز اعلام شود. ارسال تجهیزات به سراسر کشور انجام می شود و کالا به صورت اصل و با قیمت گذاری بی واسطه و رقابتی عرضه می شود.
- آدرس: تهران، لاله زار جنوبی، مجتمع فراز، طبقه اول، واحد 62
- شماره های تماس: 02133988303 – 02133988304
- واتساپ و سایر پیام رسان ها: 09028137383
- فرکانس رزونانس مشخص و مناسب برای 7 درصد
- تحمل حرارتی و الکتریکی قابل قبول در کار صنعتی
- سازگاری دقیق با بانک خازنی 400 ولت
- درجه حفاظت IP00 یعنی نصب آن فقط در فضای مناسب تابلو ممکن است
- تلفات 93 وات باید در طراحی تهویه تابلو لحاظ شود
