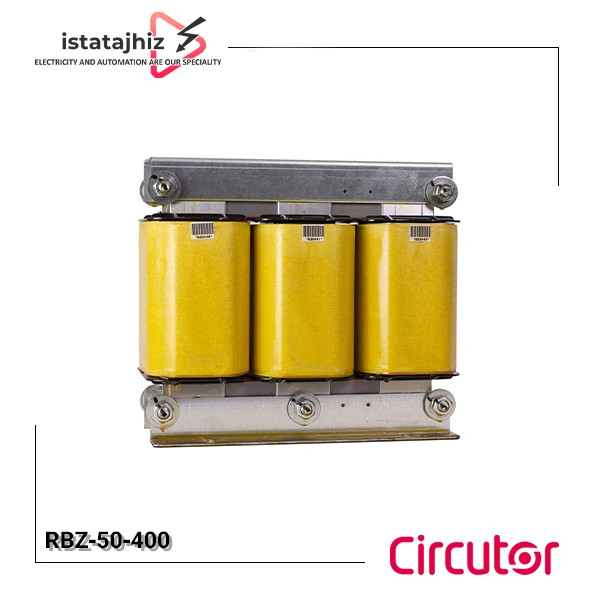

معرفی راکتور دتون شده RBZ-50-400 ساخت سیرکوتور
راکتورهای سری RBZ سیرکوتور به عنوان بخشی از زیرساخت فیلترینگ هارمونیک در بانک های خازنی شناخته می شوند. وظیفه اصلی این تجهیز، ایجاد فرکانس تشدید در سطحی پایین تر از فرکانس های هارمونیک آلاینده شبکه است تا از وقوع رزونانس موازی میان خازن ها و ترانسفورماتور جلوگیری به عمل آید. طراحی این مدل با هسته ورق مغناطیسی کم تلفات و چندین فاصله هوایی دقیق، امکان کنترل دقیق جریان و حفاظت از المان های خازنی را در شرایط کاری با اعوجاج هارمونیکی فراهم می کند.
فرآیند تولید این تجهیز شامل غوطه وری کامل در رزین پلی استر تحت خلا است که علاوه بر افزایش استقامت مکانیکی و عایق بندی الکتریکی، سبب کاهش نویز صوتی در حین کارکرد زیر بار می شود. برند سیرکوتور با طراحی این راکتور، پاسخی دقیق برای شبکه های صنعتی با آلودگی هارمونیکی مرتبه پنجم ارائه کرده است تا جریان های مزاحم به جای خازن، در مسیر فیلتر تخلیه شوند و پایداری شبکه در ولتاژ 400 ولت حفظ گردد.
مشخصات فنی راکتور 50 کیلووار 400 ولت سیرکوتور
- توان نامی 50 کیلووار در ولتاژ 400 ولت
- ضریب دتونینگ 7 درصد
- فرکانس تشدید 189 هرتز
- اندوکتانس 0.76 میلی هانری
- جریان نامی 72 آمپر
- جریان گذرا تا 2 برابر جریان نامی به مدت یک دقیقه
- اضافه بار دائم 1.17 برابر جریان نامی
- ولتاژ عایقی 3 کیلوولت
- کلاس حرارتی F تا 155 درجه سانتیگراد
- وزن 23 کیلوگرم
- ابعاد 255 در 220 در 145 میلیمتر
- کد فنی P73145
- استاندارد مرجع UNE-EN 60289 و IEC 60076
ویژگی های راکتور هارمونیک مدل RBZ-50-400
- تعبیه ترموستات NC داخلی با دمای قطع 125 درجه برای حفاظت حرارتی سیم پیچ ها
- ساختار هسته با چندین فاصله هوایی جهت افزایش خطی بودن جریان و جلوگیری از اشباع زودهنگام
- استفاده از رزین پلی استر مخصوص برای کاهش تلفات و دفع حرارت بهتر در محیط های صنعتی
- طراحی ترمینال های ورودی و خروجی با قابلیت تحمل جریان های بالا و اتصالات ایمن
- قابلیت عملکرد در محیط های صنعتی با دمای کاری بین منفی 10 تا مثبت 45 درجه سانتیگراد
- عدم نیاز به تعمیرات دوره ای پیچیده به دلیل ساختار مستحکم و فاقد قطعات متحرک
موارد مصرف فیلتر هارمونیک 50 کیلووار 7 درصد
- اصلاح ضریب توان در کارخانجات دارای درایوهای فرکانس متغیر (VFD) و کنترل دور موتور
- کاهش بار حرارتی خازن ها در تابلوهای بانک خازنی مجهز به تجهیزات الکترونیک قدرت
- پروژه های اتوماسیون صنعتی که با وجود نوسانات هارمونیکی، نیاز به جبران سازی دقیق توان راکتیو دارند
- حفاظت از کنتاکتورها و خازن ها در برابر جریان های هجومی و نوسانات ولتاژ ناشی از رزونانس
- پست های توزیع برق در مراکز تجاری و صنعتی که بارهای غیرخطی غالب هستند
خرید فیلتر 50 کیلووار سیرکوتور از ایستا تجهیز
تامین تجهیزات جانبی بانک های خازنی و راکتورهای حذف هارمونیک در پروژه های صنعتی، حساسیت های فنی خاص خود را دارد. ایستا تجهیز به عنوان مرجع توزیع قطعات برق صنعتی در لاله زار تهران، رویکردی مستقیم و بدون واسطه را در عرضه محصولات سیرکوتور پیاده سازی کرده است. تمرکز ما بر اصالت کالا و ارائه مستندات فنی دقیق است تا ریسک های عملیاتی در تابلوهای جبران ساز به حداقل برسد.
از آنجایی که نوسانات بازار ارز مستقیما بر شاخص های هزینه ای تجهیزات وارداتی اثرگذار است، استعلام دقیق قیمت فیلتر هارمونیک برای برنامه ریزی پروژه های بزرگ ضروری است. همکاران ما در واحد فروش، آماده ارائه مشاوره در خصوص انتخاب بهینه مدل متناسب با ظرفیت شبکه و ظرفیت بانک خازنی شما هستند. این امکان فراهم شده است که علاوه بر مراجعه حضوری به فروشگاه، سفارش های خود را از طریق تماس تلفنی یا ارسال پیام در شبکه های اجتماعی ایتا و واتساپ ثبت کنید تا با فاکتور معتبر و ارسال ایمن به مقصد مورد نظر شما، پیگیری شود.
- آدرس: تهران لاله زار جنوبی مجتمع فراز طبقه اول واحد 62
- شماره های تماس: 02133988303 و 02133988304
- واتساپ و سایر پیام رسان ها: 09028137383
- تلفات حرارتی پایین که عمر مفید تجهیز را افزایش می دهد
- پایداری در شرایط کاری سخت و محیط های دارای گرد و غبار صنعتی
- هماهنگی کامل با خازن های سری CLZ-FP برای تشکیل بانک خازنی دتون شده
- دقت بالا در مقدار اندوکتانس با تلرانس کنترل شده
- حفاظت حرارتی داخلی که از سوختن سیم پیچ ها در شرایط اضافه بار جلوگیری می کند
- وزن 23 کیلوگرمی که مستلزم زیرسازی و شاسی کشی مستحکم در تابلو است
- حساسیت نسبت به دمای محیط که نباید از 45 درجه سانتیگراد تجاوز کند
- عدم امکان استفاده در محیط های با رطوبت بسیار بالا بدون تجهیزات تهویه
- نیاز به خازن های مخصوص با تحمل ولتاژ بالاتر از 400 ولت برای کارکرد صحیح
