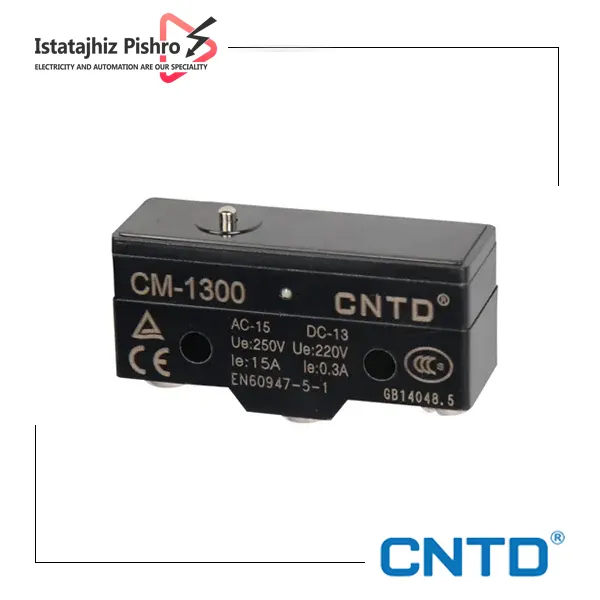

میکروسوئیچ فشاری CNTD مدل CM-1300

میکروسوئیچ فشاری CNTD مدل CM-1300  اولین مدل میکروسوئیچ موجود در بازار محسوب می شود. این قطعه در اکثر دستگاه‌ها و سیستم‌های الکترونیکی مورد استفاده قرار گرفته است. در واقع این نوع میکروسوئیچ به شکل یک دکمه کوچک و قابل فشردن عمل می کند. بایستی خاطر نشان کرد که مهم ترین نقش میکروسوئیچ فشاری کنترل و یا روشن و خاموش کردن دستگاه مورد نظر است. به طور معمول میکروسوئیچ فشاری در مسیر مدارهای الکتریکی نصب می شود تا کاربر بتواند دستگاه را روشن و خاموش کند. بیشترین کاربرد این نوع میکروسوئیچ در صنعت و اتوماسیون است.

معرفی انواع میکروسوئیچ فشاری

در حال حاضر انواع میکروسوئیچ فشاری در بازار موجود است که مشتری می تواند برحسب نیاز خود محصول مورد نظر را خریداری کند. از جمله انواع میکروسوئیچ فشاری می توان به موارد زیر اشاره کرد:

• میکرو سوئیچ فشاری مدل دو طرفه : این نوع میکروسوئیچ از سه پایه تشکیل شده است و در وضعیت استراحت از طریق اتصال به یک پایه و در شرایط فشردن میکروسوئیچ از راه اتصال به پایه دیگر کار می کند.
• میکروسوئیچ فشاری مدل کروزلازینگ : یکی دیگر از انواع میکروسوئیچ فشاری محسوب می شود که تنها در وضعیت استراحت در حالت فعال قرار می گیرد و در صورت فشار دادن قطعه، از کار می ایستد.
• میکروسوئیچ فشاری مدل کروزلازینگ دو طرفه : این مدل میکروسوئیچ در شرایط استراحت با کمک دو پایه شروع به کار می کند اما در وضعیت فشردن میکروسوئیچ هر دو پایه به طور همزمان قطع خواهد شد.
• میکروسوئیچ فشاری مدل ضدآب : از این نوع میکروسوئیچ در مناطق مرطوب استفاده می شود.
• میکروسوئیچ فشاری مدل سوئیچ تماس مستقیم : در بین انواع میکروسوئیچ ها این مدل باعث ایجاد تماس مستقیم بین پایه ها می شود به طوری که با فشرده شدن قطعه اتصال بین پایه ها قطع خواهد شد.

نحوه عملکرد میکروسوئیچ فشاری CNTD مدل CM-1300

اجزای داخلی میکروسوئیچ فشاری CNTD مدل CM-1300 مانند یک پوش باتن دوبل بوده و از یک بخش کنتاک NO و NC تشکیل شده است. عملکرد میکروسوئیچ فشاری بدین شکل است که موقع فشرده شدن برای یک لحظه کوتاه اتصال الکتریکی مابین دو پین سوئیچ برقرار خواهد شد. برقراری این تماس الکتریکی برای کاربر این امکان را فراهم می کند تا بتواند دستگاه مدنظر را خاموش یا روشن کند. موقعی که کاربر فشار را از روی دکمه بردارد تماس الکتریکی ایجاد شده به طور کامل قطع خواهد شد.

نتیجه این عمل خاموش شدن دستگاه است. شایان ذکر است که میکروسوئیچ ها در مقایسه با سنسورهای حرارتی جریان های بالاتری را می توانند تحمل کنند. از این رو برای فعالیت های مکانیکی سنگین مناسب تر هستند.

خرید میکروسوئیچ CNTD

برای اطمینان از صحت عملکرد و انطباق با مشخصات اعلام شده (به ویژه ظرفیت ۱۵ آمپر)، خرید میکروسوئیچ CNTD CM-1300 باید صرفاً از طریق مجاری رسمی و تخصصی تأمین قطعات اتوماسیون صنعتی صورت پذیرد. با توجه به اهمیت اصالت و گارانتی محصول در پروژه‌های صنعتی حساس، بهترین رویکرد، مراجعه به توزیع‌کنندگان متمرکز برند CNTD است. تیم فنی ما در ایستا تجهیز پیشرو آماده ارائه مشاوره در خصوص نحوه نصب، انتخاب مدل صحیح و تأمین موجودی در مقیاس‌های مختلف است. جهت دریافت پشتیبانی تخصصی، لطفاً از طریق شماره‌های تماس ما با واحد فروش در ارتباط باشید.

تلفن ثابت : 02133988304  |  02133988303

واتساپ : 09028137383

قیمت میکروسوئیچ مدل CM-1300

ماهیت CNTD CM-1300 به عنوان یک قطعه وارداتی، باعث می‌شود که قیمت آن ارتباط مستقیمی با نوسانات نرخ ارز و شرایط جهانی بازار داشته باشد. با این حال، به دلیل حذف واسطه‌ها در فرآیند تأمین توسط فروشگاه برق صنعتی ایستا تجهیز پیشرو، این میکروسوئیچ با بهینه‌ترین و مناسب‌ترین قیمت رقابتی در بازار عرضه می‌گردد. ما ارزش ویژه‌ای برای توسعه همکاری‌های بلندمدت قائل هستیم؛ لذا برای سفارشات در حجم بالا (عمده) و همچنین همکاران گرامی، تخفیفات قابل توجهی در نظر گرفته شده است. برای کسب اطلاع از به‌روزترین نرخ و دریافت پیشنهادات قیمت‌گذاری ویژه، استعلام تلفنی ضروری است.

مشخصات فنی میکروسوئیچ صنعتی برند CNTD

• جریان نامی: ۱۵ آمپر (A)
• ولتاژ کاری: ۲۵۰ ولت متناوب (V AC)
• نوع عملگر: پین پیستونی (Pin Plunger)
• مکانیزم سوئیچینگ: Snap Action (عملکرد سریع)
• نوع کنتاکت: ۱ باز (NO) و ۱ بسته (NC)
• سرعت عملکرد: از ۰٫۰۵ میلی‌متر بر ثانیه تا ۱ متر بر ثانیه
• فرکانس کاری: حداکثر ۲۰ عملیات در دقیقه (Electrical)
• مقاومت کنتاکت: حداکثر ۱۵ میلی‌اهم (در وضعیت اولیه)
• مقاومت عایقی: حداقل ۱۰۰ مگااهم (MΩ)
• نوع اتصال: ترمینال پیچی با نصب سریع

کاربردهای میکروسوئیچ CM-1300

• استفاده در سیستم‌های کنترلی دقیق و پنل‌های تست صنعتی
• تشخیص موقعیت نهایی در ماشین‌آلات CNC و خطوط تولید خودکار
• به‌عنوان حسگر ایمنی درب‌ها، پوشش‌ها و محافظ‌های دستگاه‌های کاری
• کاربرد در تجهیزات روباتیک و بازوهای مکانیکی برای شناسایی وضعیت پایه
• مناسب برای مدارهای فیدبک موقعیت در تابلوهای برق و سیستم‌های هشدار

مزایا و ویژگی‌ها

• توان سوئیچینگ بالا (۱۵ آمپر) برای کنترل مستقیم بارهای متوسط و موتورها
• عملکرد سریع و دقیق با مکانیزم Snap Action
• مقاومت عایقی بالا برای جلوگیری از نشت جریان و افزایش ایمنی
• طراحی مینیاتوری و نصب آسان در فضاهای محدود
• دوام الکتریکی و مکانیکی بالا با تکرارپذیری عملکرد
• عرضه با گواهی اصالت و تأییدیه CE از برند CNTD
