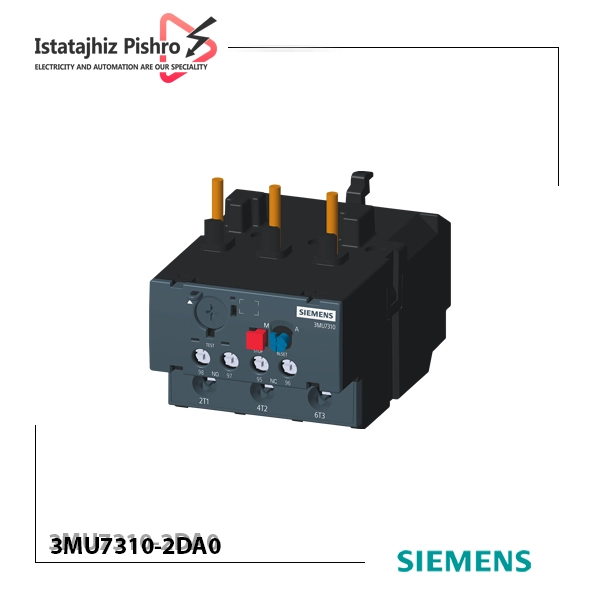

رله حرارتی زیمنس مدل 3MU7310-2DA0 با محدوده تنظیم جریان 48 تا 65 آمپر، یک تجهیز حفاظتی دقیق و قابل اطمینان برای موتورهای سه‌فاز صنعتی با توان متوسط است. این محصول از سری SINOVA 3MU73 بوده و با مکانیزم بیمتال سه‌فاز جبران‌شده، موتور را در برابر خطرات اضافه‌بار، قطع فاز و نامتعادلی جریان محافظت می‌کند. طراحی ماژولار آن امکان نصب مستقیم بر روی کنتاکتورهای هم‌سری را فراهم کرده و نیاز به سیم‌بندی اضافی را کاهش می‌دهد.
خرید رله حرارتی 48A تا 65A زیمنس
فروشگاه ایستاتجهیز این مدل رله حرارتی را با گارانتی اصالت و کیفیت ارائه می‌کند. کارشناسان فنی مجموعه، آماده‌اند تا شما را در انتخاب بهترین رله بیمتال متناسب با توان و شرایط کاری موتور راهنمایی کنند. با خرید از ایستاتجهیز، علاوه بر دریافت محصولی اورجینال، از پشتیبانی تخصصی و مشاوره فنی بهره‌مند خواهید شد.
کلاس حفاظتی رله بیمتال زیمنس
مکانیزم داخلی این رله بر پایه دو فلز ناهمجنس (Bimetal) است که در اثر عبور جریان بیش از حد، به علت گرمایش اهمی تغییر شکل داده و فرمان قطع را صادر می‌کند. کلاس عملکرد آن معمولاً Class 10A بوده و می‌تواند در شرایط اضافه‌بار معادل 7.2 برابر جریان نامی، ظرف حدود 10 ثانیه عمل کند. وجود سیستم جبران دمای محیط باعث میشود عملکرد رله در شرایط آب‌وهوایی و محیطی متغیر ثابت باقی بماند.
ویژگی‌های برجسته رله حرارتی
- رنج جریان قابل تنظیم: 48–65 آمپر، مناسب موتورهای متوسط صنعتی.
- کنتاکت‌های کمکی: 1 باز (NO) و 1 بسته (NC) برای انتقال سیگنال حفاظتی به مدار فرمان یا PLC.
- قابلیت ریست: دستی یا خودکار با توجه به نیاز فرآیند.
- تحمل جریان‌های هجومی راه‌اندازی: جلوگیری از تریپ ناخواسته در زمان استارت موتور.
- حفاظت کامل سه‌فاز: تشخیص و قطع در صورت افت یا حذف یک فاز.
- امکان تست عملکرد: تست داخلی بدون نیاز به بارگذاری واقعی موتور.
نحوه نصب و سیم‌بندی رله بی متال در مدار

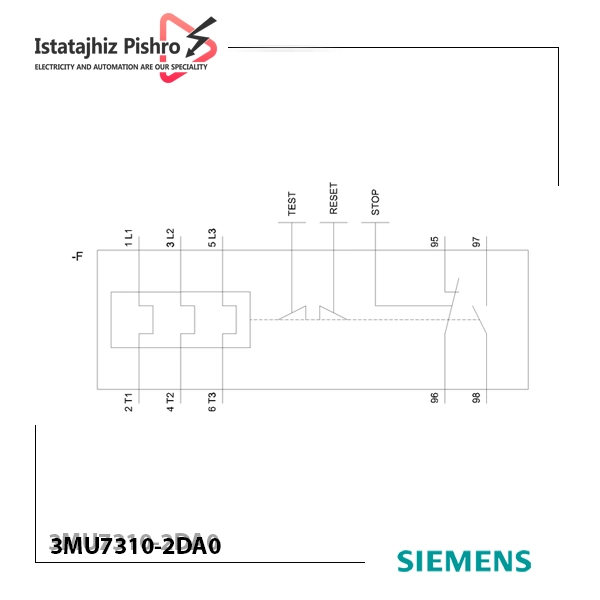

رله 3MU7310-2DA0 به‌طور مستقیم روی کنتاکتورهای سازگار نصب میشود و اتصال مکانیکی-الکتریکی آن باعث حذف کابل‌کشی اضافی بین رله و کنتاکتور می‌گردد. ترمینال‌های L1, L2, L3 به ورودی مدار قدرت و T1, T2, T3 به موتور متصل می‌شوند و کنتاکت‌های کمکی برای کنترل مدار فرمان یا ارسال آلارم به کار می‌روند.
کاربردهای تخصصی
- حفاظت موتورهای سه‌فاز در کمپرسورهای صنعتی، فن‌های بزرگ و پمپ‌های آب فشارقوی.
- استفاده در تابلوهای برق صنعتی و مراکز کنترل موتور (MCC).
- مناسب خطوط تولید که نیازمند عملکرد مداوم و حفاظت قابل اعتماد هستند.
