رله حرارتی زیمنس مدل 3MU7110-0PA0 با محدوده تنظیم جریان 12 تا 18 آمپر، برای حفاظت موتورهای سه‌فاز با توان کم تا متوسط طراحی شده است. این محصول از سری SINOVA 3MU7 بوده و با مکانیزم بیمتال سه‌فاز، از موتور در برابر اضافه‌بار، قطع فاز و نامتعادلی جریان محافظت می‌کند. قابلیت نصب مستقیم بر روی کنتاکتورهای سازگار و ابعاد بهینه، این رله را به گزینه‌ای مناسب برای تابلوهای برق صنعتی و مراکز کنترل موتور تبدیل کرده است.
کلاس حفاظتی رله بیمتال 12 تا 18 آمپر زیمنس
در این رله، سه المان بیمتال مستقل جریان عبوری هر فاز را پایش می‌کنند. با عبور جریان بیش از حد مجاز، گرمایش اهمی باعث انبساط بیمتال شده و مکانیزم قطع را فعال می‌کند. این مدل معمولاً در کلاس عملکرد 10A تولید می‌شود، که به معنای قطع مدار در شرایط اضافه‌بار 7.2 برابر جریان نامی ظرف حدود 10 ثانیه در دمای 20°C است. وجود سیستم جبران دمای محیط موجب عملکرد پایدار در شرایط دمایی متغیر می‌شود.
ویژگی‌های فنی رله بیمتال
- رنج جریان قابل تنظیم: 12–18A، مناسب موتورهای سبک صنعتی و تجهیزات کنترلی.
- کنتاکت‌های کمکی: 1 عدد NO و 1 عدد NC جهت ارسال سیگنال حفاظتی به مدار فرمان یا PLC.
- قابلیت ریست: انتخاب بین حالت دستی یا خودکار متناسب با نیاز فرآیند.
- تحمل جریان‌های هجومی راه‌اندازی: جلوگیری از قطع ناخواسته در لحظه استارت موتور.
- حفاظت سه‌فاز کامل: قطع سریع مدار در صورت افت یا حذف یک فاز.
- امکان تست عملکرد: مجهز به دکمه تست برای بررسی صحت عملکرد بدون نیاز به بارگذاری موتور.
نحوه نصب و سیم‌بندی رله حرارتی در مدار

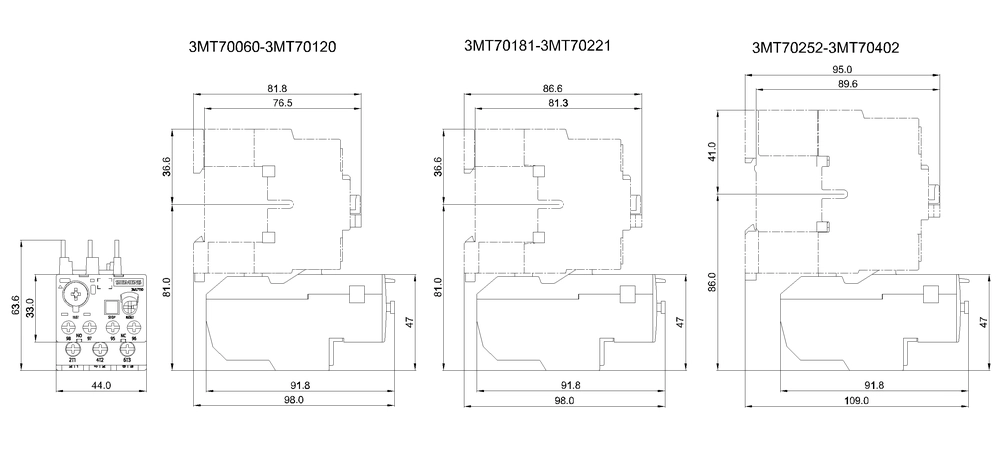

رله 3MU7110-0PA0 به صورت مستقیم بر روی کنتاکتورهای هم‌سری خود نصب می‌شود. این اتصال مکانیکی-الکتریکی باعث حذف سیم‌بندی اضافی بین رله و کنتاکتور می‌شود. ورودی‌های L1, L2, L3 به مدار قدرت متصل شده و خروجی‌های T1, T2, T3 به موتور هدایت می‌شوند. کنتاکت‌های کمکی نیز برای کنترل مدار فرمان یا ایجاد اینترلاک مورد استفاده قرار می‌گیرند.
کاربردهای تخصصی رله حرارتی
- حفاظت موتورهای سه‌فاز در پمپ‌های کوچک، فن‌های صنعتی سبک و نوار نقاله‌های کم‌ظرفیت.
- استفاده در تابلوهای توزیع و مراکز کنترل موتور (MCC).
- کاربرد در خطوط تولید با نیاز به حفاظت دقیق و مداوم.
خرید رله حرارتی زیمنس
فروشگاه ایستاتجهیز رله حرارتی 12 تا 18 آمپر زیمنس را با ضمانت اصالت کالا و پشتیبانی فنی ارائه می‌کند. شما می‌توانید پیش از خرید، از مشاوره تخصصی کارشناسان مجموعه بهره‌مند شوید تا مناسب‌ترین رله متناسب با توان موتور و شرایط کاری خود را انتخاب کنید. با خرید از ایستاتجهیز، محصولی اورجینال و عملکردی مطمئن در سیستم حفاظتی خود خواهید داشت.
