نویسنده: mohseni
کنتاکتور خازنی (Capacitor Contactor) دستگاهی است که برای سوئیچینگ خازن قدرت در سیستم های تصحیح ضریب قدرت مورد استفاده قرار می‌گیرد. این نوع کنتاکتور معمولاً برای سوئیچ کردن خازن های بزرگ در بانک خازنی طراحی شده‌اند که می‌توانند جریان های هجومی بسیار بالا (Peak Inrush Currents) را تحمل کنند. برخلاف کنتاکتور معمولی، کنتاکتور خازنی دارای کنتاکت های پیش جفت‌شده (early make contacts) و مقاومت های پیش باری است که موجب کاهش جریان هجومی در نقطه اتصال خازن به شبکه میشود.
چرا باید از کنتاکتور خازنی استفاده کنیم؟
صنایع برق و الکترونیک همواره به دنبال روش های بهینه برای افزایش کارایی و کاهش هزینه‌های انرژی هستند. یکی از روش‌های مؤثر برای بهبود ضریب قدرت در شبکه های سه فاز، استفاده از بانک خازنی است. در سیستم تصحیح ضریب توان (Power Factor Correction)، برای سوئیچینگ این خازن ها از کنتاکتورهای خازنی بهره می‌گیرند تا جریان‌های هجومی لحظه‌ای کنترل شده و عمر تجهیزات افزایش یابد.
اما کاربرد این کنتاکتورها با کنتاکتور معمولی که در مدارهای موتوری یا مقاومت های بار استفاده میشوند، تفاوت‌های قابل توجهی دارد. در این میان، استفاده از کنتاکتور خازنی نقش کلیدی در بهبود بازده انرژی و پایداری شبکه ایفا می‌کند.

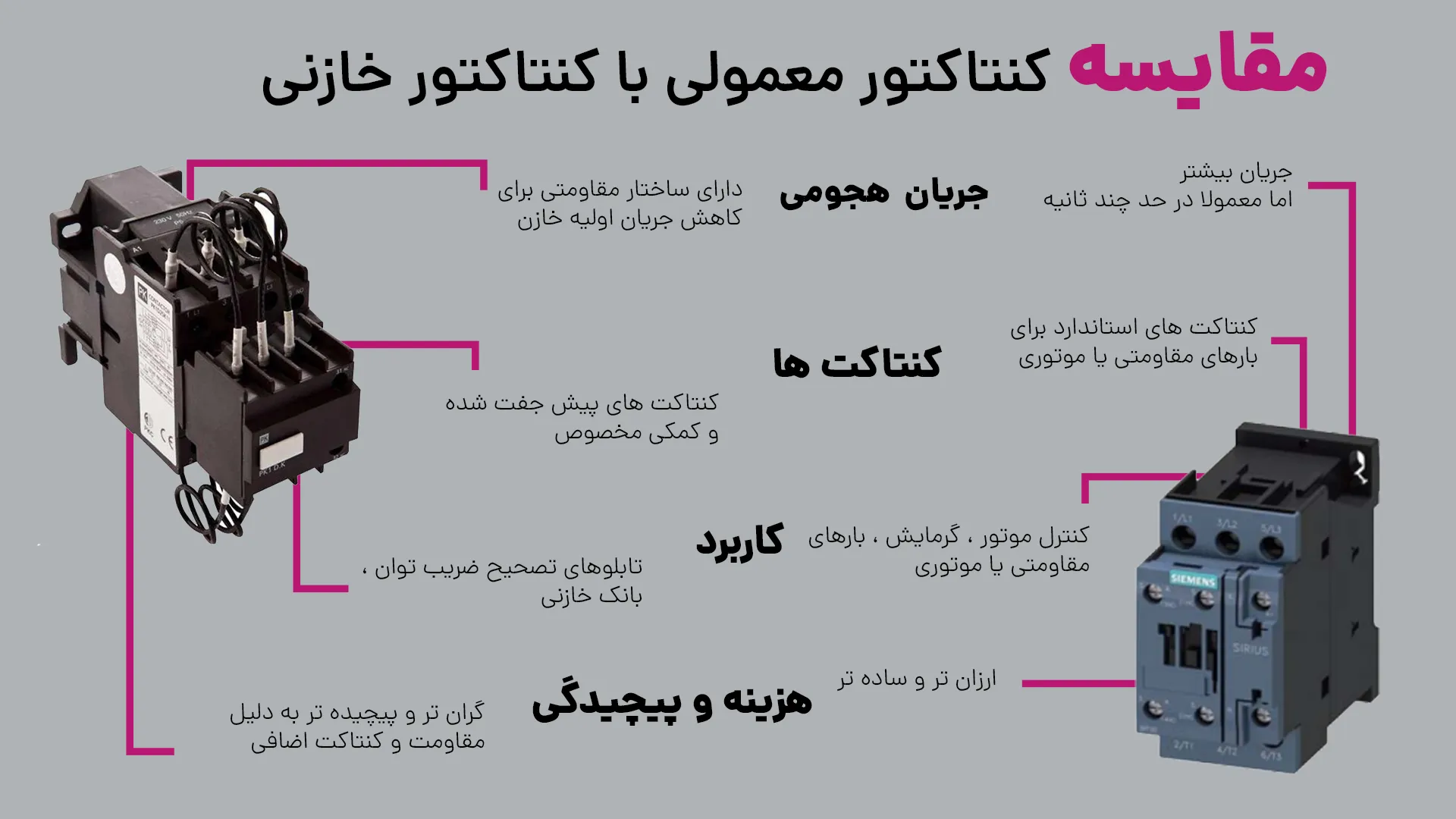

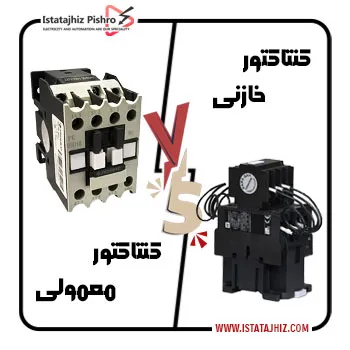

تفاوت کنتاکتور خازنی و کتاکتور معمولی
کنتاکتور خازنی برای سوئیچینگ خازن قدرت در بانک تصحیح ضریب توان طراحی شده و به خاطر جریان هجومی بسیار بالای لحظه ای، به یک مجموعه مقاومت های پیش بار (damping/pre-charge resistors) و کنتاکت کمکی (early-make) مجهز است تا در فاز اول اتصال خازن، جریان را محدود کرده و پس از شارژ اولیه، با بستن کنتاکت اصلی، خازن را بدون افت ولتاژ به شبکه متصل کند.
این مکانیزم دو مرحله‌ای از صدمه دیدن خازن و سایش سریع کنتاکت ها جلوگیری کرده و عمر تجهیزات را به طرز چشمگیری افزایش می‌دهد. در مقابل، کنتاکتور معمولی (Conventional Contactor) فاقد مقاومت پیش بار و کنتاکت کمکی ویژه است و به‌طور مستقیم برای قطع و وصل بارهای موتوری (AC-3) یا مقاومتی (AC-1) به کار می‌رود؛ بدین ترتیب جریان هجومی آن تنها متناسب با مشخصات بار است و نیازی به مراحل شارژ تدریجی ندارد. انتخاب بین این دو نوع کنتاکتور وابسته به نوع بار و هدف کاربرد (تصحیح ضریب توان یا کنترل موتور) خواهد بود.

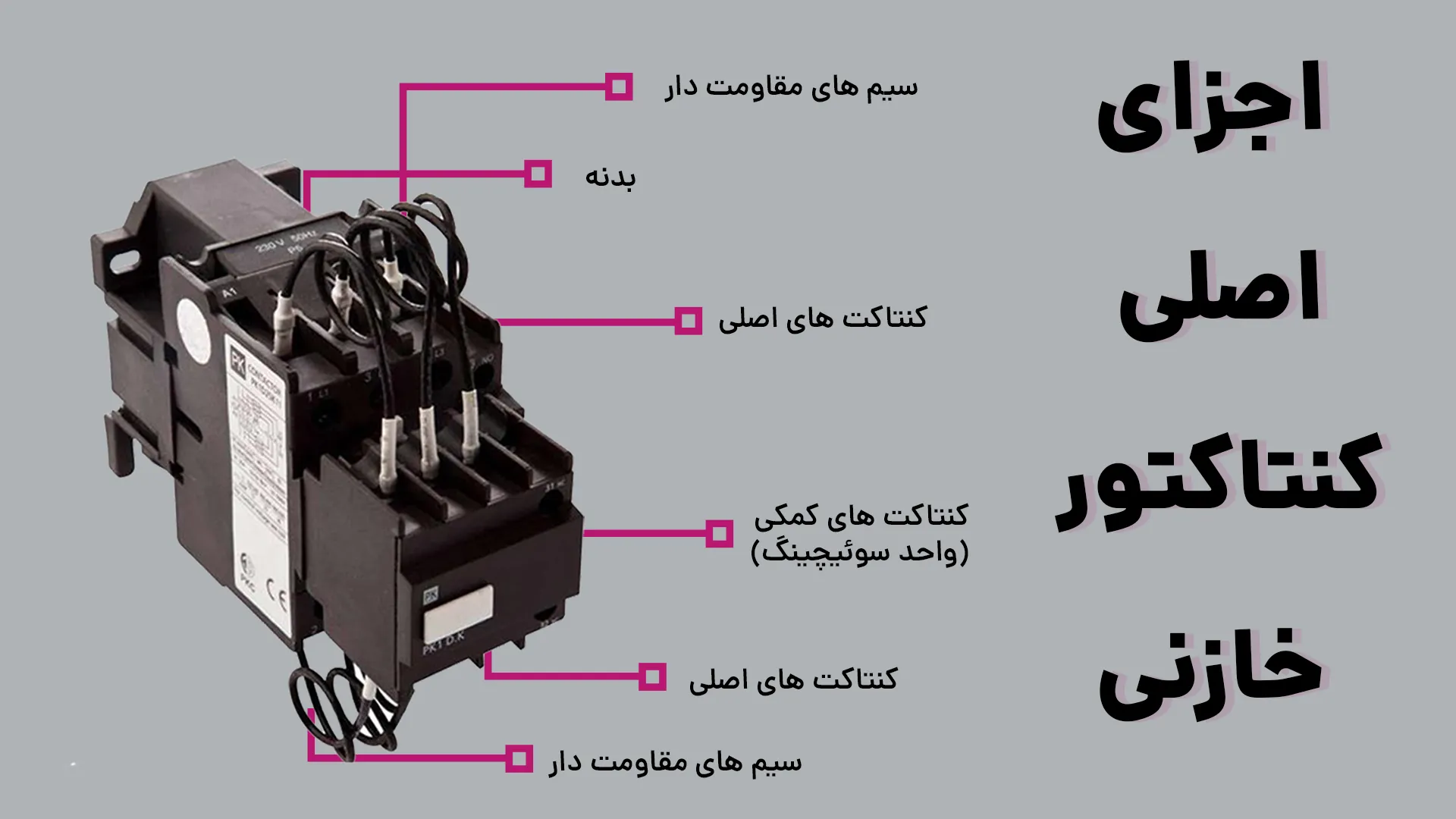

ساختار و عملکرد کنتاکتور خازنی
اجزاء اصلی کنتاکتور خازنی شامل 4 بخش میشود که به طور خلاصه در ادامه معرفی میشوند:
کنتاکت اصلی
این کنتاکت وظیفه قطع و وصل بار خازنی را بر عهده دارد و از فلزات مقاوم در برابر ذوب و خوردگی ساخته میشود.
کنتاکت کمکی مخصوص خازنی
برای کنترل دقیق‌تر جریان هجومی و افزایش عمر کمپکتورها، از کنتاکت‌های کمکی با ساختار ویژه استفاده میشود که با کنتاکت اصلی از لحاظ مکانیکی و الکتریکی همگام شده‌اند.
مقاومت‌های پیش‌باری (Pre‐load Resistors)
این مقاومت‌ها به صورت سری با خازن‌ها قرار می‌گیرند تا جریان اولیه را محدود کنند و از آسیب دیدن کنتاکت‌ها و خازن جلوگیری نمایند.
بدنه عایق و پوسته فلزی
عایق بندی مناسب برای جلوگیری از قوس الکتریکی و پوسته مقاوم برای حفاظت در برابر ضربه و گرد و غبار در نظر گرفته میشود.

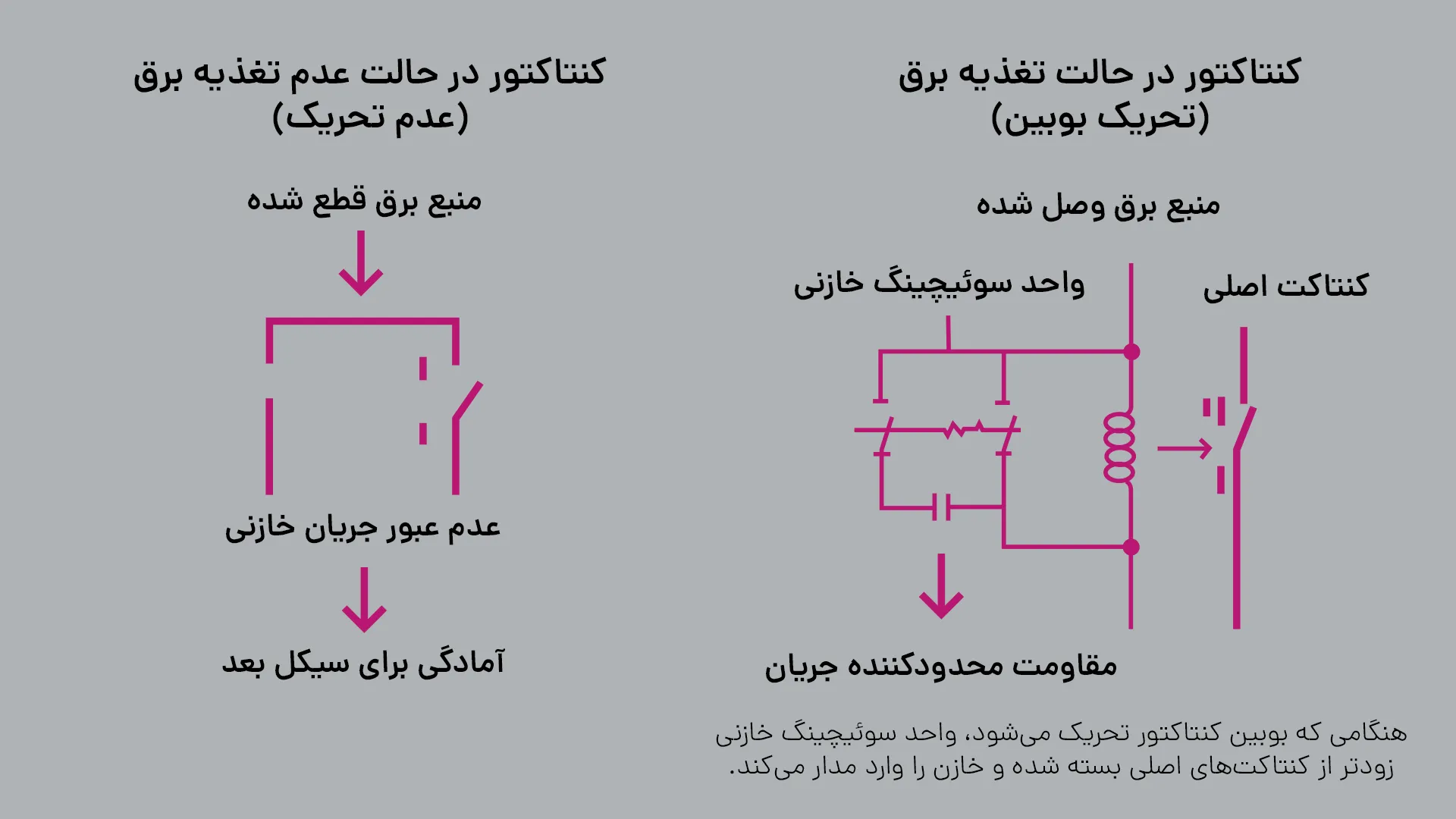

نحوه عملکرد
در لحظه فرمان سوئیچینگ، ابتدا کنتاکت کمکی و مقاومت های پیش‌باری متصل شده تا جریان هجومی محدود شود و پس از گذشت چند میلی‌ثانیه، کنتاکت اصلی وارد مدار میشود و مقاومت پیش باری کنار گذاشته میشوند تا افت ولتاژ کاهش یابد. این ویژگی باعث میشود تا جریان هجومی کمتری به کنتاکت و سیم‌پیچ خازن تحمیل شده و از فرسایش سریع جلوگیری شود.
چه صنایعی از کنتاکتور خازنی استفاده میکنند؟
کنتاکتورهای خازنی در صنایع مختلفی مورد استفاده قرار می‌گیرند که نیاز به بهبود ضریب توان، کاهش تلفات انرژی و افزایش پایداری شبکه برق دارند. در ادامه به برخی از این صنایع اشاره میشود:
- صنایع سنگین و تولیدی: در کارخانه‌های فولاد، سیمان، پتروشیمی و نساجی، بارهای القایی بالا وجود دارد که نیاز به تصحیح ضریب توان دارند. استفاده از کنتاکتور خازنی در این صنایع به کاهش هزینه‌های انرژی و افزایش راندمان سیستم کمک می‌کند.
- صنایع خودروسازی و ماشین‌سازی: در این صنایع، تجهیزات برقی متعددی مانند موتورها و خطوط تولید وجود دارد که با استفاده از کنتاکتور خازنی، می‌توان به بهبود کیفیت برق و کاهش نوسانات ولتاژ دست یافت.
- صنایع غذایی و دارویی: در این صنایع، پایداری و کیفیت برق اهمیت بالایی دارد. کنتاکتورهای خازنی با کاهش اعوجاج هارمونیک و نوسانات ولتاژ، به حفظ کیفیت محصولات کمک میکنند.
- صنایع الکترونیک و فناوری اطلاعات: در مراکز داده و کارخانجات تولید تجهیزات الکترونیکی، استفاده از کنتاکتور خازنی به کاهش تداخلات الکترومغناطیسی و بهبود عملکرد تجهیزات کمک می‌کند.
- صنایع نفت و گاز: در پالایشگاه و سکوهای استخراج نفت و گاز، استفاده از کنتاکتور خازنی به بهبود پایداری شبکه برق و کاهش خطرات ناشی از نوسانات ولتاژ کمک می‌کند.

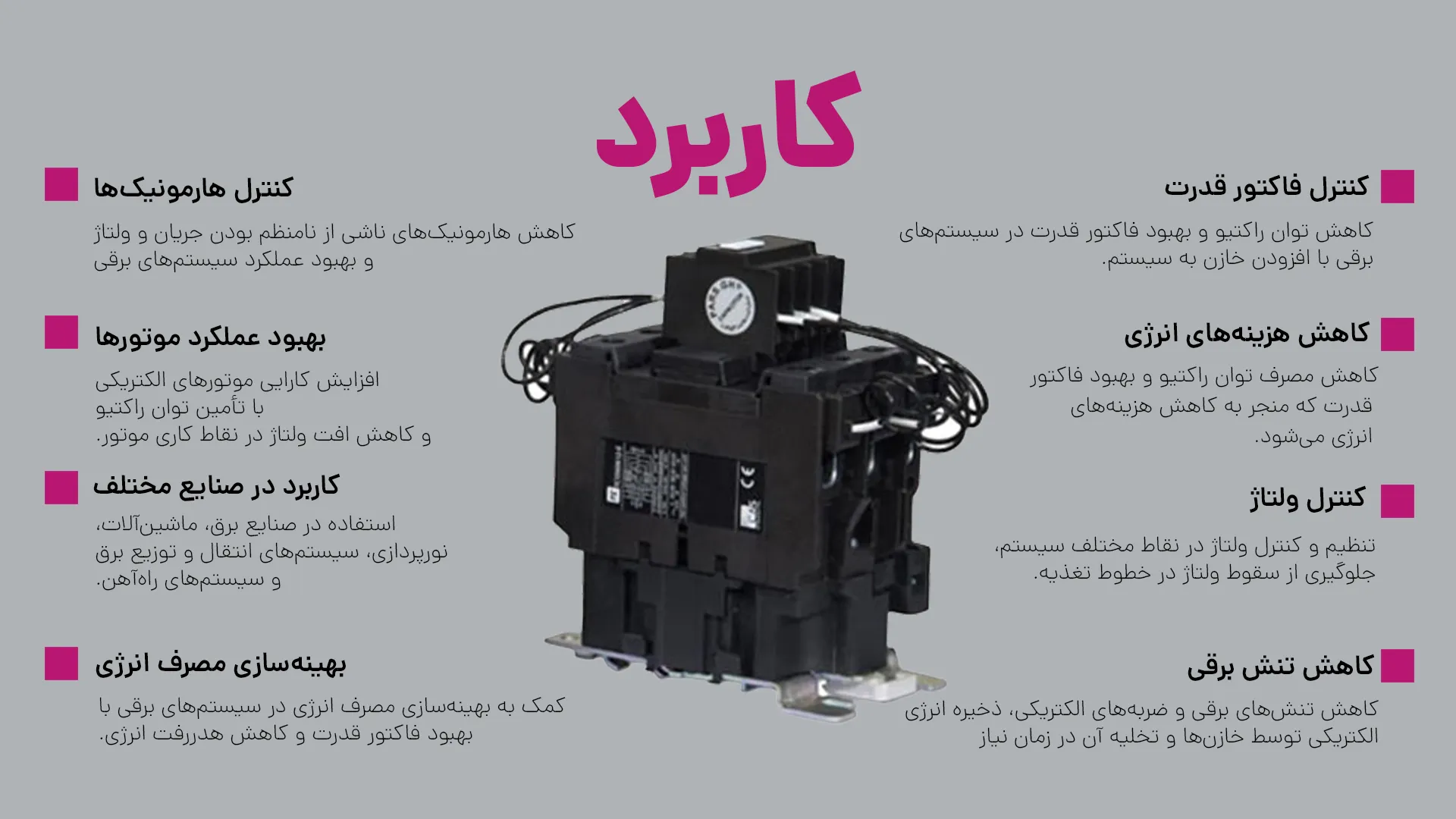

کاربردهای کنتاکتور خازنی
- کاهش جریان هجومی : با استفاده از مقاومت‌های پیش‌باری و کنتاکت‌های پیش‌جفت‌شده، جریان هدایت اولیه خازن‌ها تا حد زیادی کاهش می‌یابد و از افت فشار شبکه جلوگیری میشود.
- افزایش عمر تجهیزات : محدود شدن جریان هجومی باعث کاهش تنش حرارتی و مکانیکی روی کنتاکت‌ها شده و نیاز به تعمیرات و تعویض قطعات را کاهش می‌دهد.
- بهبود ضریب قدرت : سوئیچینگ دقیق و کنترل‌شده خازن‌ها، نوسانات ولتاژ را کاهش داده و ضریب توان سیستم را بهبود می‌بخشد.
- کاربرد در تابلو های تصحیح ضریب توان : کنتاکتورهای خازنی نقش اساسی در تابلو های PFC ایفا میکنند و معمولاً در صنایع بزرگ، دیتا سنترها و سیستم‌های تهویه مطبوع استفاده میشوند.
کنتاکتور معمولی چیست؟
کنتاکتور معمولی (Conventional Contactor) یک کلید الکترومغناطیسی است که برای قطع و وصل بارهای مقاومتی، موتورها و بارهای القایی در صنایع مختلف به کار می‌رود.
این دستگاه شامل سیم پیچ الکترومغناطیسی، هسته و کنتاکت های اصلی است که با تحریک میدان مغناطیسی، کنتاکت‌ها را به یکدیگر وصل یا قطع می‌کند. کنتاکتورها در توان‌های مختلف و ولتاژهای تا 1000 ولت موجود بوده و در مدارهای کنترلی و قدرت کاربرد فراوانی دارند.
ساختار و عملکرد کنتاکتور معمولی
اجزا اصلی کنتاکتور معمولی تنها شامل 3 بخش کلیدی میباشد که در ادامه معرفی میشوند:
- سیم‌پیچ الکترومغناطیسی : با اعمال ولتاژ به سیم‌پیچ، هسته جذب شده و کنتاکت اصلی بسته میشود
- هسته و بدنه فلزی : برای هدایت میدان مغناطیسی و حفاظت از اجزای داخلی در برابر ضربه استفاده میشود.
- کنتاکت : از فلزات مقاوم با پوشش نقره‌ای یا مسی ساخته شده و مسئول قطع و وصل جریان هستند.
عملکرد کنتاکتور معمولی
با تغذیه سیم پیچ کنتاکتور، هسته جذب شده و کنتاکت‌ها بسته میشوند. در هنگام قطع تغذیه، فنرها کنتاکت‌ها را باز کرده و مدار قطع میشود. در این فرآیند، جریان هجومی بارهای سلفی یا مقاومتی در حدود چند برابر جریان نامی نیست و نیاز به مقاومت‌های پیش‌باری وجود ندارد.
نتیجه گیری
کنتاکتور خازنی به عنوان یک تجهیز تخصصی در سیستم‌های تصحیح ضریب توان، نقشی حیاتی در کنترل جریان هجومی خازن‌ها و بهبود بازده انرژی دارد. ساختار ویژه با کنتاکت‌های پیش‌جفت شده و مقاومت های پیش‌باری، تضمین‌کننده عملکرد ایمن و طولانی مدت این دستگاه‌هاست. در نقطه مقابل، کنتاکتور معمولی با سادگی ساختار و هزینه کمتر برای کاربردهای موتوری و بارهای مقاومتی مناسب‌تر است. با توجه به نیاز سیستم و نوع بار، انتخاب صحیح بین این دو نوع کنتاکتور می‌تواند تأثیر قابل توجهی بر پایداری و بازده شبکه برق داشته باشد.
