میکروسوئیچ چیست و چه کاربردی دارد؟

میکروسوئیچ‌ ها یا لیمیت سوئیچ‌ ها، اجزای کلیدی در طراحی و عملکرد سیستم‌ های الکترومکانیکی هستند. این سوئیچ‌ ها با حساسیت بالا و قابلیت اطمینان بالا در بسیاری از صنایع و دستگاه‌ ها به کار می‌ روند. در این مقاله از سایت فروشگاه برق صنعتی ایستاتجهیز، به بررسی کامل میکرو سوئیچ‌ ها، انواع آن‌ ها، کاربردها، مزایا و نکات مهم در خرید آن‌ ها خواهیم پرداخت.

میکروسوئیچ چیست؟

میکروسوئیچ یا لیمیت سوئیچ یک وسیله الکترومکانیکی است که برای تشخیص موقعیت یا حرکت یک جسم طراحی شده است. این سوئیچ‌ ها معمولاً از یک محرک مکانیکی، یک کلید الکتریکی و یک مکانیزم فنری تشکیل شده‌ اند. هنگامی که جسمی به محرک سوئیچ فشار وارد می‌ کند، کلید الکتریکی عمل کرده و اتصال یا قطع مدار را ایجاد می‌ کند.

مشخصات فنی میکرو سوییچ‌

مشخصات فنی میکروسوومچ‌ ها یکی از مهم‌ترین عوامل در انتخاب صحیح این قطعه در سیستم‌ الکترومکانیکی و صنعتی است. بررسی دقیق این مشخصات باعث افزایش ایمنی، طول عمر و عملکرد پایدار میکرو سوییچ در کاربردهای مختلف می‌شود. مهم‌ترین مشخصات فنی میکروسوئیچ عبارت‌اند از:

• ولتاژ و جریان نامی: باید با مشخصات مدار الکتریکی هماهنگ باشد تا از آسیب به سوئیچ جلوگیری شود.
• نوع کنتاکت: شامل نرمال باز (NO)، نرمال بسته (NC) یا ترکیبی (COM) بسته به نوع عملکرد مورد نیاز.
• نوع محرک: فشاری، اهرمی، غلطکی یا آنتنی که بر اساس نوع حرکت و محل نصب انتخاب می‌شود.
• طول عمر مکانیکی و الکتریکی: نشان‌دهنده تعداد دفعات قطع و وصل قابل‌اطمینان میکروسوئیچ است.
• درجه حفاظت (IP): میزان مقاومت میکروسوئیچ در برابر گردوغبار، رطوبت و شرایط محیطی.
• بازه دمای کاری و جنس بدنه: مؤثر در عملکرد صحیح میکروسوئیچ در محیط‌های صنعتی و سخت.

انواع میکروسوئیچ‌

میکروسویچ‌ ها یا لیمیت سویچ ها بر اساس طراحی و عملکرد به انواع مختلفی تقسیم می‌ شوند:

1. میکروسوئیچ‌ های آنتنی

این نوع سوئیچ‌ ها دارای یک بازوی بلند و انعطاف‌ پذیر هستند که به راحتی با حرکت اجسام تماس پیدا می‌ کند. این طراحی برای کاربردهایی مناسب است که نیاز به حساسیت بالا و تماس با اجسام در زوایای مختلف دارند.

2. میکروسوئیچ‌ های اهرمی

در این نوع، یک اهرم مکانیکی به سوئیچ متصل است که با حرکت جسم، فشار وارد کرده و سوئیچ را فعال می‌ کند. این طراحی برای کاربردهایی مناسب است که نیاز به کنترل دقیق حرکت دارند.

3. میکروسوییچ های غلطکی

این سوئیچ‌ ها دارای یک غلطک در انتهای محرک خود هستند که با حرکت جسم، غلطک به سوئیچ فشار وارد می‌ کند. این طراحی برای کاربردهایی مناسب است که نیاز به تماس با سطوح صاف و حرکت پیوسته دارند.

4. میکروسویچ های فشاری

در این نوع، فشار مستقیم به سوئیچ وارد می‌ شود تا آن را فعال کند. این طراحی برای کاربردهایی مناسب است که نیاز به فشار مستقیم و سریع دارند.

ساختار داخلی و اجزای میکروسوئیچ

میکروسوئیچ‌ ها از مجموعه‌ای از اجزای مکانیکی و الکتریکی تشکیل شده‌اند که با همکاری یکدیگر، قطع و وصل سریع و دقیق مدار را امکان‌پذیر می‌کنند. طراحی داخلی این سوئیچ‌ ها به‌گونه‌ای است که با کمترین میزان حرکت محرک، عملکرد الکتریکی قابل‌اطمینانی ایجاد شود. اجزای اصلی میکروسوئیچ عبارت‌اند از:

• بدنه: محافظ اجزای داخلی در برابر ضربه، گردوغبار و عوامل محیطی
• محرک مکانیکی: شامل نوع فشاری، اهرمی، غلطکی یا آنتنی برای دریافت حرکت
• مکانیزم فنری (Snap Action): ایجاد قطع و وصل سریع و یکنواخت کنتاکت‌ها

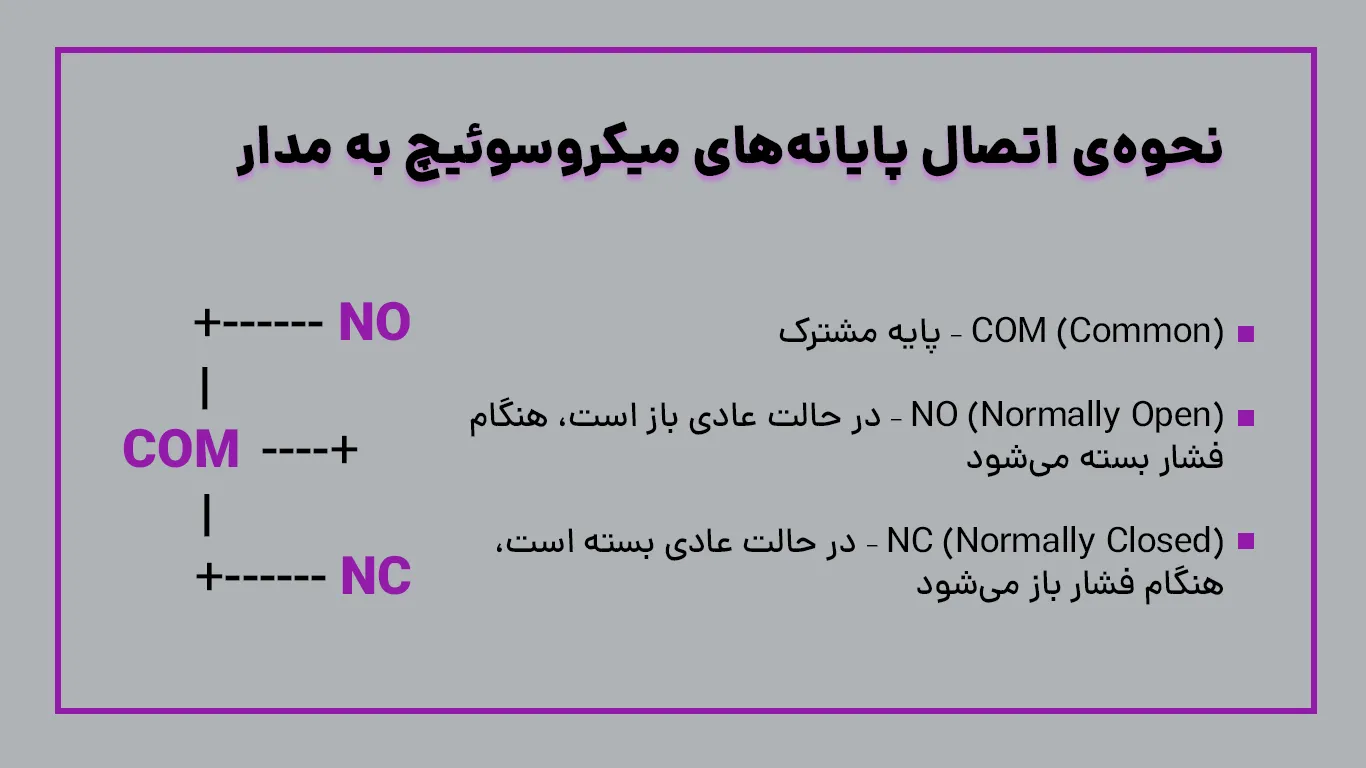

• کنتاکت‌ های الکتریکی: شامل COM، NO و NC برای برقراری یا قطع مدار
• ترمینال‌ ها: محل اتصال سیم‌ها به مدار الکتریکی
• فنر بازگشت: بازگرداندن محرک به حالت اولیه پس از برداشتن نیرو

نحوه عملکرد لیمیت سوئیچ ها

لیمیت سوئیچ ها یا میکروسوئیچ ها معمولاً از یک کلید الکتریکی با پیکربندی SPDT (Single Pole Double Throw) تشکیل شده‌ اند. این سوئیچ‌ ها دارای دو حالت نرمال باز (NO) و نرمال بسته (NC) هستند که به صورت مکانیکی به یکدیگر متصل شده‌ اند. هنگامی که جسمی به محرک سوئیچ فشار وارد می‌ کند، کلید الکتریکی عمل کرده و اتصال یا قطع مدار را ایجاد می‌ کند.

کاربردهای میکروسوئیچ‌

میکروسوئیچ‌ ها در بسیاری از صنایع و دستگاه‌ ها کاربرد دارند:

• یخچال‌ ها: برای تشخیص باز یا بسته بودن درب یخچال و روشن یا خاموش کردن چراغ داخلی.
• درب‌ های گاراژ: برای توقف حرکت درب هنگامی که به موقعیت کاملاً باز می‌ رسد.
• ماشین‌ آلات صنعتی: برای کنترل حرکت قطعات و جلوگیری از آسیب به دستگاه‌ ها.
• سیستم‌ های امنیتی: برای تشخیص ورود یا خروج افراد از مناطق خاص.
• دستگاه‌ های خانگی: مانند ماشین لباسشویی، ماشین ظرفشویی و دستگاه‌ های تهویه مطبوع.

مزایای استفاده از میکروسوئیچ‌

• حساسیت بالا: قادر به تشخیص تغییرات کوچک در موقعیت یا حرکت اجسام.
• قابلیت اطمینان بالا: عمر طولانی و عملکرد پایدار در شرایط مختلف.
• طراحی ساده: نصب و راه‌ اندازی آسان در سیستم‌ های مختلف.
• تنوع در طراحی: امکان انتخاب از میان انواع مختلف با توجه به نیاز خاص.

مقایسه میکروسوئیچ‌ ها با سنسورهای مجاورت

سنسورهای مجاورت به عنوان جایگزینی برای میکرو سوئیچ‌ ها در برخی کاربردها معرفی شده‌ اند. تفاوت‌ های اصلی آن‌ ها عبارتند از:

• بخش‌ های متحرک: میکروسوئیچ‌ ها دارای بخش‌ های متحرک مکانیکی هستند، در حالی که سنسورهای مجاورت بدون بخش متحرک عمل می‌ کنند.
• حساسیت: سنسورهای مجاورت ممکن است در برخی شرایط حساسیت کمتری نسبت به میکرو سوییچ‌ ها داشته باشند.
• قابلیت اطمینان: میکروسوئیچ‌ ها در محیط‌ های سخت و شرایط دشوار عملکرد بهتری دارند.

تفاوت میکروسوئیچ و لیمیت سوئیچ

میکروسوئیچ و لیمیت سوئیچ هر دو برای تشخیص موقعیت و کنترل حرکت در سیستم‌های الکترومکانیکی استفاده می‌شوند، اما از نظر ساختار، ابعاد و نوع کاربرد تفاوت‌هایی با یکدیگر دارند. به‌طور خلاصه، میکروسوئیچ یک کلید بسیار حساس و کوچک است، در حالی که لیمیت سوئیچ معمولاً ساختاری صنعتی‌ تر و مقاوم‌تر دارد.

مهم‌ترین تفاوت‌ها عبارت‌اند از:

• ابعاد و طراحی: میکروسوئیچ‌ها کوچک و جمع‌وجور هستند؛ لیمیت سوئیچ‌ها ابعاد بزرگ‌تر و بدنه مستحکم‌تری دارند.
• میزان تحمل بار: لیمیت سوئیچ‌ها معمولاً جریان و ولتاژ بالاتری را نسبت به میکروسوئیچ‌ها تحمل می‌کنند.
• نوع کاربرد: میکروسوئیچ‌ها بیشتر در تجهیزات دقیق و دستگاه‌ های خانگی استفاده می‌شوند؛ لیمیت سوئیچ‌ها در ماشین‌آلات صنعتی و خطوط تولید کاربرد دارند.
• مقاومت محیطی: لیمیت سوئیچ‌ها برای شرایط سخت صنعتی مانند گردوغبار، رطوبت و ضربه طراحی شده‌اند.
• دقت عملکرد: میکروسوئیچ‌ها حساسیت و دقت بالاتری در تشخیص حرکت‌های کوچک دارند.

در بسیاری از کاربردها، میکروسوئیچ به‌عنوان بخشی از یک لیمیت سوئیچ مورد استفاده قرار می‌گیرد و انتخاب بین این دو به شرایط کاری و نوع سیستم بستگی دارد.

نکات مهم در خرید لیمیت سوئیچ

هنگام خرید لیمیت سوئیچ، موارد زیر را در نظر بگیرید:

• نوع طراحی: انتخاب نوع مناسب با توجه به نیاز کاربردی.
• ولتاژ و جریان: اطمینان از تطابق مشخصات الکتریکی با سیستم مورد استفاده.
• محیط کاری: بررسی شرایط محیطی مانند دما، رطوبت و وجود مواد شیمیایی.
• کیفیت ساخت: انتخاب برندهای معتبر با استانداردهای کیفیت بالا.

نمایندگی رسمی فروش میکروسوئیچ‌ در ایران

ایستا تجهیز پیشرو به عنوان نمایندگی رسمی فروش انواع برندهای میکرو سوئیچ، محصولات با کیفیت بالا را به مشتریان خود ارائه می‌ دهد. این شرکت با داشتن تیم فنی مجرب و ارائه مشاوره تخصصی، بهترین راهکارها را برای انتخاب و خرید میکروسوئیچ مناسب به مشتریان ارائه می‌ دهد.

سخن پایانی

میکروسوئیچ‌ ها اجزای حیاتی در بسیاری از سیستم‌های الکترومکانیکی هستند که با عملکرد دقیق و قابل اعتماد خود، نقش مهمی در بهبود کارایی و ایمنی دستگاه‌ ها ایفا می‌ کنند. انتخاب میکرو سویچ مناسب با توجه به نیاز خاص، می‌ تواند تأثیر زیادی در عملکرد کلی سیستم داشته باشد. برای خرید میکروسوئیچ با کیفیت و دریافت مشاوره تخصصی، می‌ توانید با ایستا تجهیز پیشرو تماس بگیرید.
