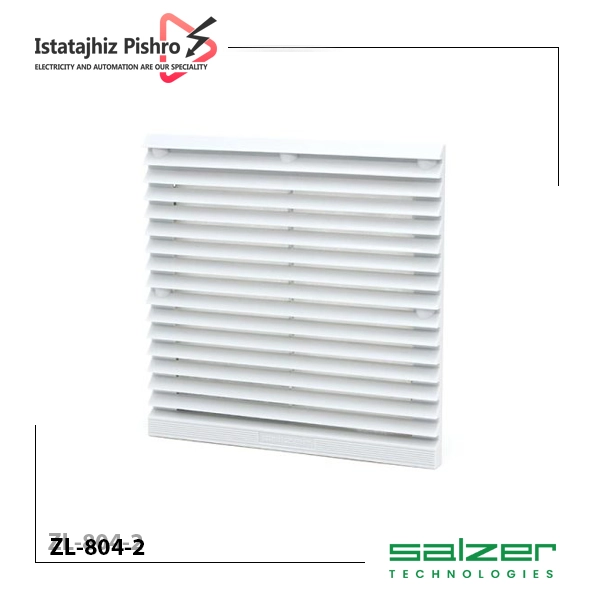

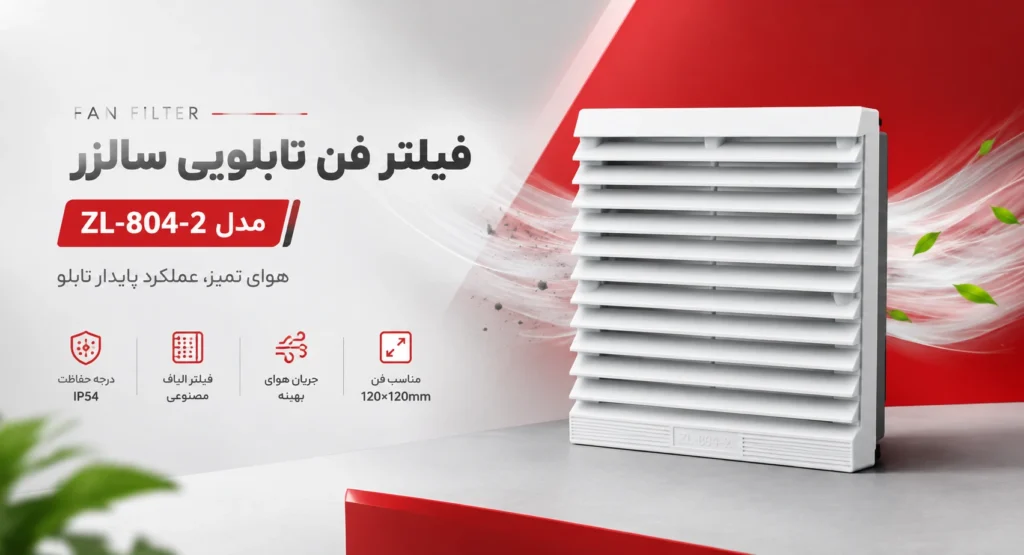

فیلتر فن تابلویی 804 SALZER

فیلتر فن تابلویی SALZER ZL-804-2 یکی از تجهیزات کاربردی برای تکمیل سیستم تهویه تابلو برق و محفظه‌های صنعتی است. این محصول با ایجاد مسیر عبور هوا و استفاده از بخش فیلتراسیون، به کاهش ورود گردوغبار و آلودگی به فضای داخلی تابلو کمک می‌کند.

مدل پایه ZL-804 نسبت به مدل ZL-803 ابعاد بزرگ‌تری دارد و برای کاربردهایی که به استفاده از فن‌های بزرگ‌تر یا سطح تهویه بیشتر نیاز دارند، انتخاب مناسب‌تری است. این مدل دارای ابعاد خارجی 204×204 میلی‌متر و ابعاد برش نصب 175×175 میلی‌متر است.

ویژگی‌ها و طراحی

بدنه مقاوم از جنس ABS Resin با درجه حفاظت IP54، پد فیلتر فن تابلویی مایکروفایبر با کارایی بالا، طراحی فوق‌ العاده نازک، و وجود واشر آب‌بندی، این محصول را به انتخابی ایده‌آل برای محیط‌های صنعتی با رطوبت و آلودگی بالا تبدیل کرده است. شیارهای ۴۵ درجه علاوه بر زیبایی، جریان هوا را بهینه کرده و به تخلیه سریع گرما کمک می‌کنند. این فیلتر با فن‌های ۱۲۰×۱۲۰ میلی‌متر (و برخی مدل‌های بزرگ‌تر تا ۱۵۰×۱۵۰ یا ۱۵۰×۱۷۲ میلی‌متر) سازگار است.

مشخصات فنی فیلتر فن SALZER ZL-804-2

• برند: SALZER
• مدل محصول: ZL-804-2
• مدل پایه سری: ZL-804
• نوع محصول: فیلتر فن تابلویی
• ابعاد خارجی: 204×204 میلی‌متر
• ابعاد برش تابلو: 175×175 میلی‌متر
• عمق: حدود 33 میلی‌متر
• جنس بدنه: ABS Resin
• نوع فیلتر: الیاف مصنوعی
• طراحی: دریچه لووردار ثابت
• بازه دمای کاری: 10- تا 55+ درجه سانتی‌گراد
• درجه حفاظت اعلام‌شده برای سری: IP54
• نرخ جریان هوای مؤثر: حدود 20 تا 50 مترمکعب بر ساعت
• فن‌های سازگار: 120×120، 150×150 و مدل‌های 150×172 میلی‌متری؛ همچنین در برخی منابع برای فن گرد Φ172×51 نیز ذکر شده است.

نکته: مشخصات فوق بر اساس مدل پایه ZL-804 در سری ZL نوشته شده است. برای پسوند -2 دیتاشیت مستقل در منابعی که بررسی کردم پیدا نشد.

مزایا

• محافظت همزمان: جلوگیری مؤثر از نفوذ رطوبت و گرد و غبار
• طراحی بهینه: ابعاد نازک و جریان هوای مناسب برای تهویه کارآمد
• نصب آسان: اتصال مستقیم با پیچ‌های فلزی به فن‌های استاندارد
• کیفیت بالا: استفاده از مواد بادوام برای عملکرد طولانی‌مدت

فیلتر فن ZL-804-2 چه کاربردی دارد؟

تابلوهای برق صنعتی معمولاً دارای تجهیزاتی مانند اینورتر، درایو، منبع تغذیه، PLC، کنتاکتور و تجهیزات کنترلی هستند که در زمان کار گرما تولید می‌کنند. برای جلوگیری از افزایش بیش از حد دما، گردش هوای مناسب در داخل تابلو اهمیت زیادی دارد.

فیلتر فن ZL-804-2 از برند SALZER در کنار فن تهویه نصب می‌شود تا ضمن ایجاد مسیر مناسب برای ورود یا خروج هوا، میزان ورود گردوغبار و ذرات معلق به فضای داخلی تابلو را کاهش دهد.

این محصول برای استفاده در موارد زیر مناسب است:

• تابلوهای برق صنعتی
• تابلوهای کنترل و فرمان
• تابلوهای اتوماسیون
• تابلوهای دارای PLC
• تابلوهای مجهز به درایو و اینورتر
• ماشین‌آلات صنعتی
• کابینت‌های برق
• تجهیزات الکترونیکی صنعتی
• خطوط تولید و سیستم‌های کنترلی

سازگاری با فن‌های مختلف

یکی از مزیت‌های مدل ZL-804 نسبت به مدل کوچک‌تر ZL-803، قابلیت استفاده با چند سایز فن است. بر اساس اطلاعات سری ZL، این مدل برای فن‌های 120×120 میلی‌متر، 150×150 میلی‌متر و 150×172 میلی‌متر معرفی شده است؛ بعضی منابع نیز استفاده با فن گرد 172 میلی‌متری را ذکر کرده‌اند.

به همین دلیل، پیش از خرید باید علاوه بر مدل فیلتر، ابعاد واقعی فن، نوع نصب و ابعاد برش تابلو را بررسی کنید.

طراحی لووردار و عملکرد فیلتراسیون

بدنه سری ZL از ABS ساخته شده و ساختار دریچه‌های آن به‌صورت لووردار طراحی شده است. این طراحی ضمن ایجاد مسیر عبور هوا، به محافظت بهتر از فضای داخلی تابلو در برابر گردوغبار کمک می‌کند.

در ساختار این سری از فیلتر با الیاف مصنوعی استفاده شده است و طراحی دریچه با زاویه حدود 45 درجه به بهینه‌سازی مسیر تهویه و کمک به عملکرد ضدگردوغبار و محافظت در برابر پاشش آب کمک می‌کند.

چرا سرویس فیلتر اهمیت دارد؟

هر فیلتر با گذشت زمان و در اثر جذب گردوغبار دچار گرفتگی می‌شود. در صورت کثیف شدن بیش از حد، مقاومت در مسیر عبور هوا افزایش پیدا می‌کند و ممکن است عملکرد سیستم تهویه تابلو کاهش یابد.

بنابراین توصیه می‌شود:

• فیلتر به‌صورت دوره‌ای بررسی شود.
• میزان آلودگی با توجه به شرایط محیط کنترل شود.
• در صورت گرفتگی، فیلتر تمیز یا در صورت نیاز تعویض شود.
• مسیر ورود و خروج هوا در تابلو مسدود نباشد.

نکات مهم پیش از خرید و نصب

پیش از خرید فیلتر فن SALZER ZL-804-2 بهتر است موارد زیر را بررسی کنید:

• ابعاد برش تابلو 175×175 میلی‌متر باشد.
• فضای کافی برای نصب مجموعه فن و فیلتر وجود داشته باشد.
• سایز فن با مدل ZL-804 سازگار باشد.
• جهت جریان هوا در تابلو به‌درستی طراحی شود.
• فیلتر امکان سرویس و بازدید دوره‌ای داشته باشد.
• سطح محل نصب صاف باشد تا آب‌بندی مناسب انجام شود.
• شرایط محیطی از نظر گردوغبار و آلودگی بررسی شود.

تفاوت ZL-804-2 با ZL-803-2 چیست؟

مهم‌ترین تفاوت این دو مدل در ابعاد و ظرفیت نصب فن است.

ZL-803-2 دارای ابعاد خارجی 148.5×148.5 میلی‌متر و برش نصب 122×122 میلی‌متر است و عمدتاً برای فن 120×120 میلی‌متری استفاده می‌شود؛ در مقابل، ZL-804-2 با ابعاد 204×204 میلی‌متر و برش 175×175 میلی‌متر فضای بیشتری برای نصب فن‌های بزرگ‌تر و سیستم تهویه با سطح عبور هوای بیشتر فراهم می‌کند.

قیمت و خرید فیلتر فن تابلویی SALZER ZL-804-2 از ایستا تجهیز

برای اطلاع از قیمت فیلتر فن تابلویی سالزر مدل ZL-804-2، بررسی موجودی و انتخاب محصول متناسب با سایز فن و ابعاد تابلو، می‌توانید با کارشناسان ایستا تجهیز تماس بگیرید.

پیشنهاد می‌شود پیش از ثبت سفارش، ابعاد برش 175×175 میلی‌متر، سایز فن مورد استفاده و شرایط محیطی تابلو را بررسی کنید تا فیلتر انتخابی با سیستم تهویه شما هماهنگی کامل داشته باشد.
