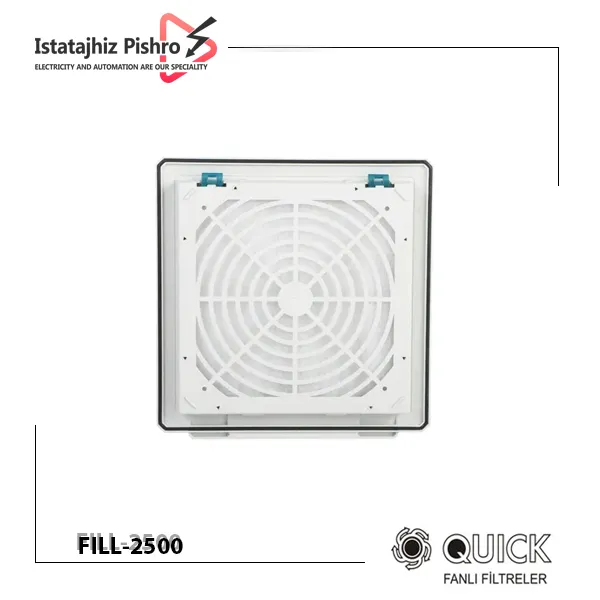

فیلتر تابلویی FIL-2500

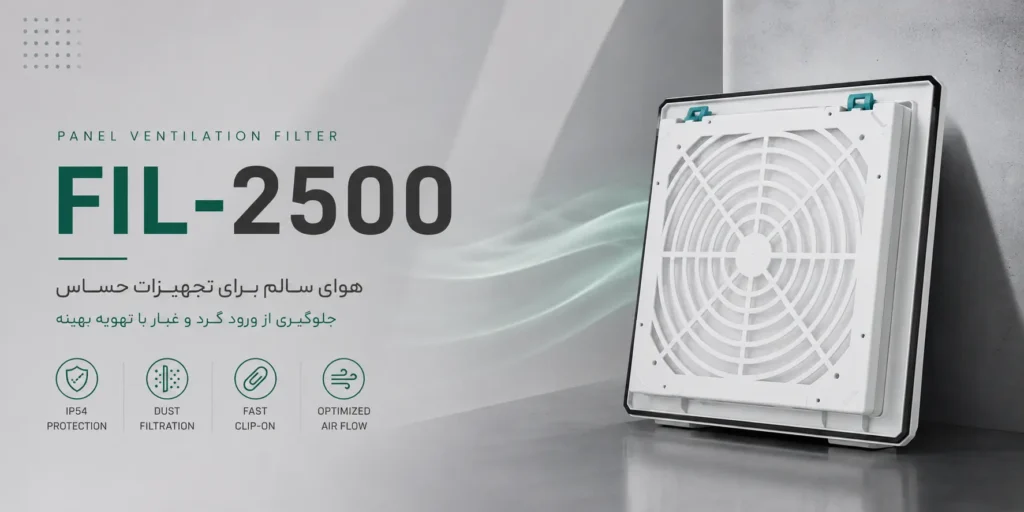

فیلتر تابلویی QUICK FIL-2500 یکی از فیلترهای سری FIL است که برای استفاده در سیستم تهویه تابلوهای برق، محفظه‌های صنعتی و کابین‌های الکتریکی طراحی شده است. این محصول با سطح فیلتر تابلو صنعتی به ایجاد مسیر مناسب برای گردش هوا کمک می‌کند و در عین حال، با استفاده از بخش فیلتراسیون، ورود گردوغبار و آلودگی‌های محیطی به داخل تابلو را کاهش می‌دهد.

مدل FIL-2500 نسبت به مدل‌هایی مانند FIL-1000 و FIL-2000 ابعاد بزرگ‌تری دارد و برای تابلوها یا سیستم‌های تهویه‌ای که به سطح عبور هوای بیشتری نیاز دارند، گزینه مناسب‌تری محسوب می‌شود. طراحی شبکه‌ای و کم‌برجستگی این محصول باعث می‌شود پس از نصب، ظاهر منظم‌تری روی بدنه تابلو ایجاد شود.

بدنه این مدل از ABS مقاوم با استاندارد UL94 V-0 ساخته شده و از واشر پلی‌یورتان برای بهبود آب‌بندی استفاده می‌کند. همچنین درجه حفاظت اعلام‌شده از سمت تابلو IP54 است.

مشخصات فنی فیلتر تابلویی QUICK FIL-2500

• برند: QUICK
• مدل: FIL-2500
• نوع محصول: فیلتر تهویه تابلو برق
• درجه حفاظت از سمت تابلو: IP54
• ابعاد خارجی: 262×269×35 میلی‌متر
• ابعاد برش تابلو: 223×223 میلی‌متر
• دمای کاری: 10- تا 70+ درجه سانتی‌گراد
• جنس بدنه: ABS
• استاندارد مقاومت در برابر شعله: UL94 V-0
• نوع واشر: پلی‌یورتان
• نوع نصب: Fast Clip-on / نصب کلیپسی
• وزن تقریبی: 0.51 کیلوگرم
• رنگ‌های قابل ارائه در کاتالوگ: RAL7032، RAL7035، RAL9001 و Silver
• تأییدیه: CE

کاربردهای فیلتر تابلویی QUICK FIL-2500

فیلتر FIL-2500 برای تجهیزاتی مناسب است که به گردش هوای مؤثر نیاز دارند اما ورود مستقیم گردوغبار و آلودگی می‌تواند عملکرد تجهیزات داخلی را تحت تأثیر قرار دهد.

کاربردهای این محصول شامل موارد زیر است:

• تابلوهای برق صنعتی
• تابلوهای قدرت
• تابلوهای کنترل و اتوماسیون
• تابلوهای PLC
• تابلوهای دارای اینورتر و درایو
• کابین‌های صنعتی
• ماشین‌آلات دارای تجهیزات الکتریکی
• رک و محفظه‌های صنعتی
• سیستم‌های تهویه تابلو
• استفاده در کنار فن‌های تابلویی با ظرفیت بالاتر

به دلیل ابعاد بزرگ‌تر، FIL-2500 می‌تواند برای تابلوهایی که نسبت به مدل‌های کوچک‌تر به سطح بیشتری برای عبور هوا نیاز دارند، انتخاب مناسب‌تری باشد.

ویژگی‌ های کلیدی

• مدیای فیلتراسیون از الیاف مصنوعی با تراکم بالا (پلی‌استر صنعتی)
• قاب مقاوم ساخته‌شده از ورق گالوانیزه یا پلاستیک مقاوم در برابر ضربه
• نصب آسان در محل‌های استاندارد ورودی فن‌های بزرگ
• ابعاد بزرگ‌تر برای جریان هوای بیشتر و فیلتراسیون بهتر
• قابلیت استفاده در محیط‌های صنعتی با آلودگی متوسط تا زیاد

مزایای فیلتر QUICK

• سطح فیلتر بزرگ‌تر برای دبی هوای بیشتر
• جذب گرد و غبار مؤثرتر در محیط‌های آلوده
• کاهش نیاز به سرویس فن‌ها و قطعات داخلی
• طول عمر بالاتر با قابلیت تعویض آسان

راهنمای انتخاب و تعویض

• ابعاد بزرگ‌تر FIL‑2500 را برای فن‌های با ظرفیت بالا انتخاب کنید.
• بازبینی و شستشو یا تعویض فیلتر هر ۳ تا ۴ ماه توصیه می‌شود، به‌خصوص در کارگاه‌های آلوده.
• تعویض به‌موقع باعث حفظ کارایی و جلوگیری از فشار اضافی به فن خواهد شد.

چرا استفاده از فیلتر تابلویی اهمیت دارد؟

در تابلوهای برق، افزایش دمای داخلی می‌تواند عملکرد تجهیزات را تحت تأثیر قرار دهد؛ به همین دلیل از فن و سیستم تهویه برای جابه‌جایی هوا استفاده می‌شود. اما ورود هوای محیط بدون کنترل می‌تواند گردوغبار و ذرات معلق را نیز وارد تابلو کند.

فیلتر تابلویی FIL-2500 به ایجاد یک مسیر کنترل‌شده برای گردش هوا کمک می‌کند. البته باید توجه داشت که با تجمع آلودگی روی بخش فیلتر، مقاومت مسیر هوا افزایش پیدا می‌کند و ممکن است هوادهی واقعی سیستم کاهش یابد.

به همین دلیل، بازدید و سرویس دوره‌ای فیلتر اهمیت زیادی دارد.

بدنه ABS با استاندارد UL94 V-0

بدنه QUICK FIL-2500 از ABS با استاندارد UL94 V-0 ساخته شده است. این ویژگی به رفتار ماده در برابر شعله مربوط می‌شود و برای تجهیزات مورد استفاده در تابلوهای برق و محیط‌های صنعتی اهمیت دارد.

ساختار ABS همچنین مقاومت مکانیکی مناسبی برای بدنه و شبکه محافظ محصول فراهم می‌کند.

نصب سریع با سیستم Fast Clip-on

یکی از ویژگی‌های کاربردی این محصول از برند Quick ، استفاده از سیستم Fast Clip-on است. این طراحی امکان نصب سریع فیلتر روی برش استاندارد تابلو را فراهم می‌کند و برای نصب، نیاز به پیچ‌های اضافی ندارد.

طبق اطلاعات منتشرشده برای سری FIL، این سیستم برای پنل‌هایی با ضخامت حدود 1.2 تا 2.4 میلی‌متر قابل استفاده است؛ بنابراین بهتر است قبل از نصب، ضخامت ورق تابلو بررسی شود.

نکات مهم پیش از خرید و نصب

قبل از خرید فیلتر تابلویی FIL-2500 این موارد را بررسی کنید:

• ابعاد برش تابلو باید 223×223 میلی‌متر باشد.
• فضای کافی برای ابعاد خارجی محصول وجود داشته باشد.
• ضخامت ورق تابلو با سیستم کلیپسی سازگار باشد.
• ظرفیت فن با سطح عبور هوای فیلتر هماهنگ باشد.
• مسیر ورود و خروج هوا مسدود نباشد.
• جهت گردش هوای تابلو به‌درستی طراحی شود.
• وضعیت واشر آب‌بندی هنگام نصب بررسی شود.
• در محیط‌های پرگردوغبار، فیلتر به‌صورت دوره‌ای بازدید شود.
• از تجمع گردوغبار روی شیارهای تهویه جلوگیری شود.
• هنگام تعویض محصول، ابعاد برش تابلو با مدل جدید تطبیق داده شود.

نکته مهم در انتخاب FIL-2500

مهم‌ترین نکته در انتخاب این محصول، بررسی ابعاد برش 223×223 میلی‌متر است. فقط توجه به نام FIL-2500 کافی نیست؛ زیرا باید فضای نصب، ضخامت پنل و ظرفیت سیستم تهویه نیز با محصول هماهنگ باشند.

همچنین اگر FIL-2500 در کنار یک فن تابلویی استفاده می‌شود، باید بین ظرفیت فن و سطح عبور هوای فیلتر تناسب وجود داشته باشد. انتخاب فیلتر نامناسب یا تجمع گردوغبار می‌تواند باعث افزایش افت فشار و کاهش جریان هوای واقعی شود.

قیمت و خرید فیلتر تابلویی QUICK FIL-2500 از ایستا تجهیز

برای اطلاع از قیمت فیلتر تابلویی QUICK FIL-2500، بررسی موجودی و دریافت مشاوره پیش از خرید می‌توانید با ایستا تجهیز تماس بگیرید.

هنگام استعلام، بهتر است مدل دقیق FIL-2500 و ابعاد برش تابلو 223×223 میلی‌متر را اعلام کنید تا تطابق محصول با محل نصب و سیستم تهویه شما دقیق‌تر بررسی شود.
