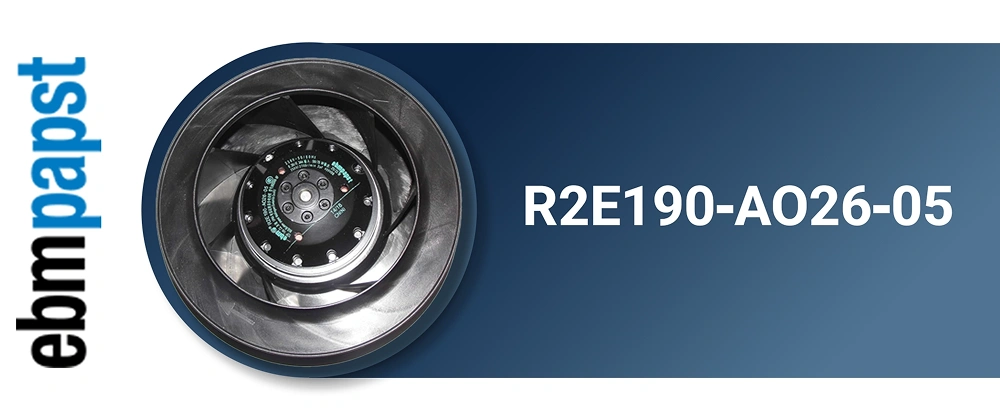

فن صنعتی EBM Papst مدل R2E190‑AO26‑05

فن سانتریفیوژ EBM-PAPST R2E190-AO26-05 یک بلوئر AC صنعتی با طراحی پروانه خم‌به‌عقب (Backward-Curved) و ساختار Single Inlet است. این طراحی باعث می‌شود فن تابلویی علاوه بر جابه‌جایی حجم مناسب هوا، توانایی ایجاد فشار استاتیکی بالاتری نسبت به بسیاری از فن‌های محوری داشته باشد و برای سیستم‌هایی که هوا باید از مسیر کانال، فیلتر یا تجهیزات مختلف عبور کند، گزینه مناسبی باشد.

این مدل از موتور M2E068-BF استفاده می‌کند و با برق 230VAC در فرکانس 50 هرتز، سرعت نامی 2500 دور بر دقیقه، توان مصرفی 58 وات و جریان 0.26 آمپر دارد. دبی هوای اسمی آن در حالت جریان آزاد 570 مترمکعب بر ساعت است. در فرکانس 60 هرتز نیز سرعت به 2700RPM، توان به 75W و دبی هوا به 620m³/h می‌رسد.

ساختار این فن برای کارکرد مداوم S1 طراحی شده و به بلبرینگ (Ball Bearing) و حفاظت حرارتی اضافه‌بار موتور مجهز است. پروانه 7 پره از جنس PA6 تقویت‌شده با الیاف شیشه ساخته شده و درجه حفاظت مجموعه IP44 است.

مشخصات فنی فن R2E190-AO26-05

کاربردهای فن سانتریفیوژ EBM-PAPST R2E190-AO26-05

R2E190-AO26-05 به دلیل طراحی سانتریفیوژ و پروانه خم‌به‌عقب، برای کاربردهایی مناسب است که علاوه بر دبی هوا، به فشار استاتیکی مناسب نیز نیاز دارند. در این ساختار، هوا از یک سمت وارد پروانه شده و پس از شتاب گرفتن توسط پره‌ها در جهت شعاعی خارج می‌شود.

این ویژگی باعث می‌شود این فن از برند Ebmpapst در سیستم‌هایی که مسیر جریان هوا دارای مقاومت است، عملکرد مناسب‌تری نسبت به بسیاری از فن‌های صرفاً محوری داشته باشد.

مهم‌ترین کاربردهای این مدل عبارت‌اند از:

• سیستم‌های تهویه و HVAC
• هواسازها و تجهیزات تهویه صنعتی
• خنک‌کاری ماشین‌آلات و تجهیزات صنعتی
• تابلوها و محفظه‌های دارای نیاز به تهویه
• سیستم‌های انتقال و گردش هوا
• تجهیزات گرمایشی و سرمایشی
• سیستم‌های فیلتراسیون و تهویه
• تجهیزات صنعتی دارای کانال هوا
• تهویه محفظه‌های الکترونیکی و صنعتی

چرا طراحی Backward-Curved در این فن اهمیت دارد؟

یکی از ویژگی‌های مهم R2E190-AO26-05، استفاده از پروانه خم‌به‌عقب است. این طراحی برای کاربردهایی که سیستم در برابر عبور هوا مقاومت ایجاد می‌کند، اهمیت زیادی دارد.

برای مثال، وجود فیلتر، کانال، مبدل حرارتی، دریچه یا سایر اجزای مسیر هوا باعث افزایش افت فشار سیستم می‌شود. در چنین شرایطی نباید فقط به عدد حداکثر دبی هوا توجه کرد؛ بلکه باید نقطه کاری فن روی منحنی دبی–فشار بررسی شود.

در دیتاشیت، در فرکانس 50Hz، نقاط اندازه‌گیری نمونه شامل 570m³/h در فشار صفر، 470m³/h در 78Pa، 310m³/h در 169Pa و 160m³/h در 234Pa هستند. این اعداد نشان می‌دهند که دبی واقعی فن با افزایش مقاومت سیستم کاهش پیدا می‌کند.

بنابراین اگر قرار است فن در یک سیستم کانال‌کشی یا تهویه با مقاومت قابل‌توجه نصب شود، انتخاب آن باید بر اساس نقطه کاری واقعی سیستم انجام شود، نه صرفاً حداکثر دبی اعلام‌شده.

عملکرد موتور و دوام کاری

موتور این مدل برای کارکرد دائم S1 طراحی شده است؛ بنابراین برای تجهیزاتی که نیاز به تهویه مداوم دارند، ساختار مناسبی دارد. وجود Ball Bearing نیز به پایداری مکانیکی مجموعه در کارکردهای طولانی کمک می‌کند.

موتور به Thermal Overload Protector (TOP) مجهز است که حفاظت حرارتی اضافه‌بار را فراهم می‌کند. این ویژگی می‌تواند در شرایطی که موتور بیش از محدوده عادی تحت بار قرار می‌گیرد، از آسیب ناشی از افزایش دما جلوگیری کند.

با این حال، حفاظت حرارتی جایگزین نصب صحیح نیست. تهویه مناسب موتور، رعایت ولتاژ صحیح، جلوگیری از ورود آلودگی بیش از حد و نصب مکانیکی صحیح همچنان برای افزایش عمر فن اهمیت دارند.

نکات مهم پیش از خرید و نصب

پیش از انتخاب این فن، بهتر است شرایط واقعی سیستم بررسی شود. مهم‌ترین موارد عبارت‌اند از:

• منبع تغذیه باید با 230VAC سازگار باشد.
• فرکانس برق باید 50 یا 60Hz مطابق شرایط کاری باشد.
• نقطه کاری سیستم باید با منحنی عملکرد فن تطبیق داده شود.
• وجود فیلتر یا کانال می‌تواند دبی واقعی را کاهش دهد.
• جهت چرخش فن باید مطابق دیتاشیت، ساعتگرد از سمت روتور باشد.
• برای نصب، محدودیت‌های مربوط به موقعیت شفت و روتور باید رعایت شود.
• درجه حفاظت IP44 به معنی مناسب بودن فن برای هر نوع محیط مرطوب یا آلوده نیست؛ شرایط محیطی واقعی باید بررسی شود.
• اتصال الکتریکی و ارت باید توسط فرد متخصص انجام شود.
• در صورت استفاده از نازل ورودی، توجه داشته باشید که Inlet Nozzle مدل 09576-2-4013 به‌صورت استاندارد همراه فن ارائه نمی‌شود.

نکته مهم درباره انتخاب این مدل

اگر هدف شما فقط ایجاد حجم زیادی از جریان هوا در فضای آزاد باشد، مقایسه این مدل با فن‌های محوری می‌تواند منطقی باشد. اما اگر هوا باید از کانال، فیلتر، مبدل یا مسیر دارای افت فشار عبور کند، ساختار سانتریفیوژ R2E190-AO26-05 مزیت مهمی محسوب می‌شود.

به همین دلیل، برای انتخاب دقیق، بهتر است سه پارامتر اصلی یعنی دبی موردنیاز، فشار استاتیکی سیستم و شرایط نصب مشخص شوند. سپس نقطه کاری روی منحنی عملکرد فن بررسی شود. این روش از انتخاب فن بیش از ظرفیت یا کمتر از نیاز سیستم جلوگیری می‌کند.

قیمت و خرید فن EBM-PAPST R2E190-AO26-05 از ایستا تجهیز

برای اطلاع از قیمت فن سانتریفیوژ EBM-PAPST R2E190-AO26-05، بررسی موجودی و دریافت مشاوره فنی می‌توانید با کارشناسان ایستا تجهیز تماس بگیرید. به دلیل تغییرات موجودی و شرایط بازار تجهیزات صنعتی، بهتر است پیش از ثبت سفارش، قیمت روز محصول را استعلام کنید.

هنگام تماس، اگر اطلاعاتی مانند دبی موردنیاز، فشار سیستم، ولتاژ، فرکانس، ابعاد محل نصب و نوع کاربرد را در اختیار کارشناسان قرار دهید، امکان بررسی دقیق‌تر تناسب این مدل با سیستم شما وجود خواهد داشت.
