فن بوشی EBM Papst مدل 3650

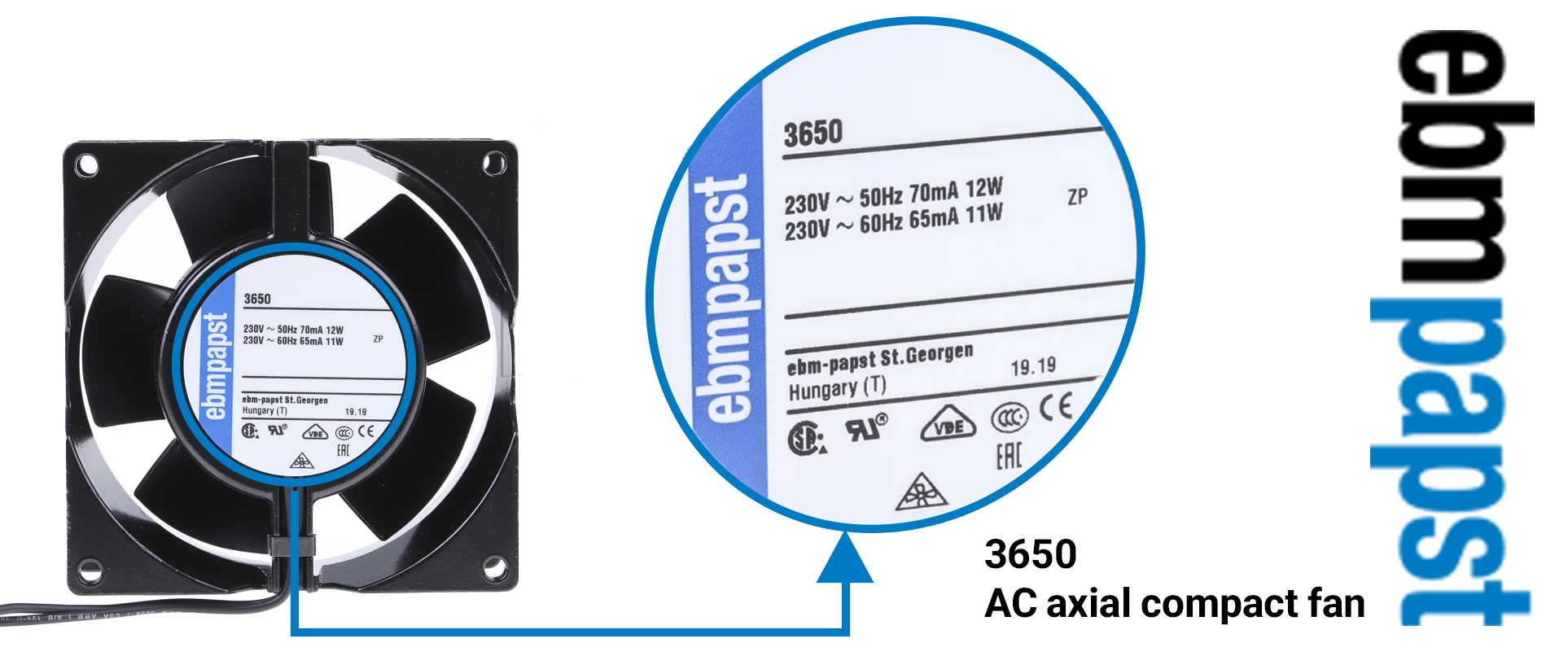

فن ebm-papst 3650 یک فن محوری کامپکت AC از سری 3000 این شرکت است که برای ایجاد جریان هوای اجباری و خنک‌کاری تجهیزات الکتریکی، الکترونیکی و صنعتی طراحی شده است. این مدل با ولتاژ 230VAC و فرکانس 50Hz کار می‌کند و در شرایط نامی به سرعت 2650 دور بر دقیقه و دبی هوای 75 مترمکعب بر ساعت می‌رسد. توان مصرفی فن ای بی ام پاپست  تنها 12 وات است و سطح فشار صوتی اعلام‌شده آن 36dB(A) است.

ابعاد 92×92×38 میلی‌متر باعث شده 3650 در دسته فن‌های کامپکت قرار بگیرد و برای تجهیزاتی که فضای نصب محدودی دارند، انتخاب مناسبی باشد. قاب فن از آلومینیوم دایکاست و پروانه از ورق فولادی با پوشش مشکی ساخته شده است. همچنین این مدل از Sintec Sleeve Bearing استفاده می‌کند و برای حفاظت موتور در برابر اضافه‌بار، به Impedance Protection مجهز است. یکی از نکات قابل توجه این محصول، عمر کاری اعلام‌شده آن است. سازنده عمر L10 برابر با 52,500 ساعت در دمای 40°C و 37,500 ساعت در حداکثر دمای کاری را اعلام کرده است. این اعداد برای ارزیابی دوام فن در کاربردهای صنعتی و تهویه مداوم اهمیت زیادی دارند.

عملکرد فن 3650 و ظرفیت هوادهی آن

یکی از مهم‌ترین پارامترها هنگام انتخاب فن، Air Flow یا دبی هوا است. مقدار نامی دبی فن 3650 برابر با 75m³/h است. این مقدار تقریباً معادل 1.25m³/min یا حدود 44.1 CFM می‌شود.

اما یک نکته فنی مهم وجود دارد: عدد 75m³/h را نباید به‌عنوان دبی قطعی فن در هر شرایطی در نظر گرفت. دیتاشیت منحنی عملکرد Air Performance را ارائه می‌کند و نشان می‌دهد با افزایش مقاومت مسیر هوا و فشار استاتیک، دبی واقعی کاهش پیدا می‌کند. برای مثال اگر فن داخل تابلو یا محفظه‌ای نصب شود که دارای فیلتر، توری، دریچه یا مسیر هوای محدود باشد، عملکرد واقعی آن با حالت Free Air متفاوت خواهد بود.

بنابراین انتخاب حرفه‌ای فن باید بر اساس دو پارامتر انجام شود:

دبی موردنیاز + فشار استاتیک سیستم

و نه فقط بر اساس اندازه فن یا عدد حداکثر دبی.

یک محاسبه کاربردی؛ این فن برای چه حجمی از تابلو مناسب است؟

برای اینکه انتخاب فن برای کاربر ملموس‌تر باشد، می‌توان از مفهوم Air Changes per Hour یا تعداد تعویض هوای محفظه در ساعت استفاده کرد.

فن 3650 در شرایط نامی 75m³/h هوا جابه‌جا می‌کند. بنابراین اگر فرض کنیم محفظه‌ای با حجم 1m³ داشته باشیم و هیچ افتی ناشی از فیلتر و مسیر هوا وجود نداشته باشد، از نظر تئوری می‌توان انتظار داشت حدود:

75 تعویض حجم هوا در ساعت

ایجاد شود.

برای یک محفظه 0.5m³ این عدد به حدود:

150 تعویض هوا در ساعت

می‌رسد.

البته این محاسبه صرفاً برای درک ظرفیت جابه‌جایی هواست و جایگزین محاسبه حرارتی تابلو نیست؛ زیرا در انتخاب فن برای خنک‌کاری باید توان حرارتی تجهیزات، دمای محیط، دمای مجاز داخل تابلو و افت فشار مسیر نیز در نظر گرفته شود.

عملکرد و میزان هوادهی فن 3650

فن 3650 در شرایط نامی 75 مترمکعب بر ساعت دبی هوا ایجاد می‌کند و سرعت نامی آن 2650rpm است. این مقدار دبی در شرایط Free Air در مشخصات نامی دیتاشیت درج شده است؛ بنابراین در یک کاربرد واقعی که مسیر هوا دارای فیلتر، توری، کانال یا سایر موانع باشد، دبی واقعی می‌تواند کمتر از مقدار نامی باشد. دیتاشیت همچنین منحنی Air Performance این فن را ارائه کرده است که رابطه بین دبی هوا و فشار را نشان می‌دهد. به همین دلیل برای انتخاب این مدل، بهتر است علاوه بر دبی موردنیاز، مقاومت مسیر جریان هوا نیز در نظر گرفته شود.

طراحی و ساختار فن

یکی از ویژگی‌ های مهم مدل 3650، ترکیب قاب آلومینیوم دایکاست با پروانه فولادی رنگ‌شده است. این ساختار، یک مجموعه مکانیکی نسبتاً مقاوم برای استفاده در تجهیزات صنعتی و الکتریکی ایجاد می‌کند. ابعاد 92×92×38 میلی‌متر باعث شده این فن برای فضاهایی که امکان استفاده از فن‌های بزرگ‌تر وجود ندارد، گزینه‌ای مناسب از نظر ابعاد باشد. وزن 420 گرمی آن نیز نصب آن را نسبت به فن‌های بزرگ‌تر ساده‌ تر می‌کند. جهت جریان هوا در دیتاشیت Exhaust over struts اعلام شده است؛ بنابراین هنگام نصب باید جهت جریان هوا و نحوه قرارگیری فن نسبت به تجهیز موردنظر بررسی شود. جهت چرخش نیز از سمت روتور Clockwise اعلام شده است.

نوع یاتاقان و عمر کاری

فن ebm-papst 3650 برخلاف برخی مدل‌های صنعتی این برند که از Ball Bearing استفاده می‌کنند، دارای Sintec Sleeve Bearing است. این تفاوت هنگام مقایسه مدل‌های مختلف EBM Papst اهمیت دارد و باید در انتخاب فن متناسب با شرایط کاری در نظر گرفته شود. طبق دیتاشیت، عمر L10 این فن در دمای محیط 40°C برابر با 52,500 ساعت و در حداکثر دمای کاری 37,500 ساعت است. این اعداد بیانگر عمر مورد انتظار یاتاقان در شرایط مشخص‌شده توسط سازنده هستند و عمر واقعی می‌تواند به شرایط نصب و کارکرد وابسته باشد.

مصرف انرژی و مشخصات الکتریکی

مدل 3650 با برق 230VAC، 50Hz کار می‌کند و توان مصرفی آن 12W است. سرعت نامی نیز 2650rpm اعلام شده است. بنابراین در زمان جایگزینی فن، تطبیق ولتاژ و فرکانس با شبکه برق تجهیز اهمیت دارد. اتصال فن از طریق یک کابل 2 رشته AWG 18 انجام می‌شود و برای اتصال ارت نیز یک Grounding Lug با ابعاد M4×8 در مشخصات فنی درج شده است.

حفاظت موتور

برای حفاظت موتور این مدل از Impedance Protection استفاده شده است. این ویژگی در دیتاشیت به‌عنوان روش حفاظت موتور در برابر اضافه‌بار مشخص شده و باید هنگام طراحی مدار و نصب، مشخصات حفاظتی فن در کنار الزامات سیستم بررسی شود.

میزان صدای فن

سطح فشار صوتی اعلام‌شده برای فن 3650 برابر با 36dB(A) است. این مقدار در شرایط مشخص اندازه‌گیری سازنده به دست آمده و در کاربرد واقعی، عواملی مانند نحوه نصب، ساختار محفظه، ارتعاشات و مسیر عبور هوا می‌توانند بر صدای نهایی سیستم تأثیر بگذارند.

بنابراین اگر فن برای تجهیزاتی انتخاب می‌شود که حساسیت صوتی دارند، بهتر است شرایط نصب واقعی نیز در کنار عدد دیتاشیت بررسی شود.

نکات مهم در انتخاب فن 3650

اگر قصد دارید این فن را به‌عنوان جایگزین یک فن موجود استفاده کنید، صرفاً مشابه بودن ظاهر یا ابعاد کافی نیست. موارد زیر باید با فن قبلی یا نیاز تجهیز مقایسه شوند:

• ولتاژ 230VAC
• فرکانس 50Hz
• ابعاد 92×92×38mm
• دبی موردنیاز
• فشار استاتیک سیستم
• جهت جریان هوا
• جهت چرخش
• نوع یاتاقان
• شرایط دمایی محل نصب
• نوع اتصال و ارت

به‌ خصوص جهت جریان هوا اهمیت زیادی دارد؛ زیرا دیتاشیت برای 3650 جهت Exhaust over struts را مشخص کرده است.

قیمت و خرید از فروشگاه ایستا تجهیز

فن EBM Papst 3650 در فروشگاه ایستا تجهیز با تضمین اصالت کالا، فاکتور رسمی و مشاوره فنی تخصصی ارائه می‌شود.

جهت استعلام قیمت روز و تخفیف خرید عمده  هر مدل فیلتر و فن تابلو صنعتی با واحد فروش تماس بگیرید:

آدرس: تهران، میدان امام خمینی، خیابان لاله‌زار جنوبی، مجتمع تجاری فراز لاله‌زار، طبقه اول، واحد 62

تلفن: 09028137383 | 02133988303 | 02133988304

نوسانات بازار باعث تغییر قیمت‌ها بر اساس موجودی انبار می‌شود؛ بنابراین قبل از خرید، دریافت مشاوره فنی و اعلام روز قیمت توصیه می‌گردد.
