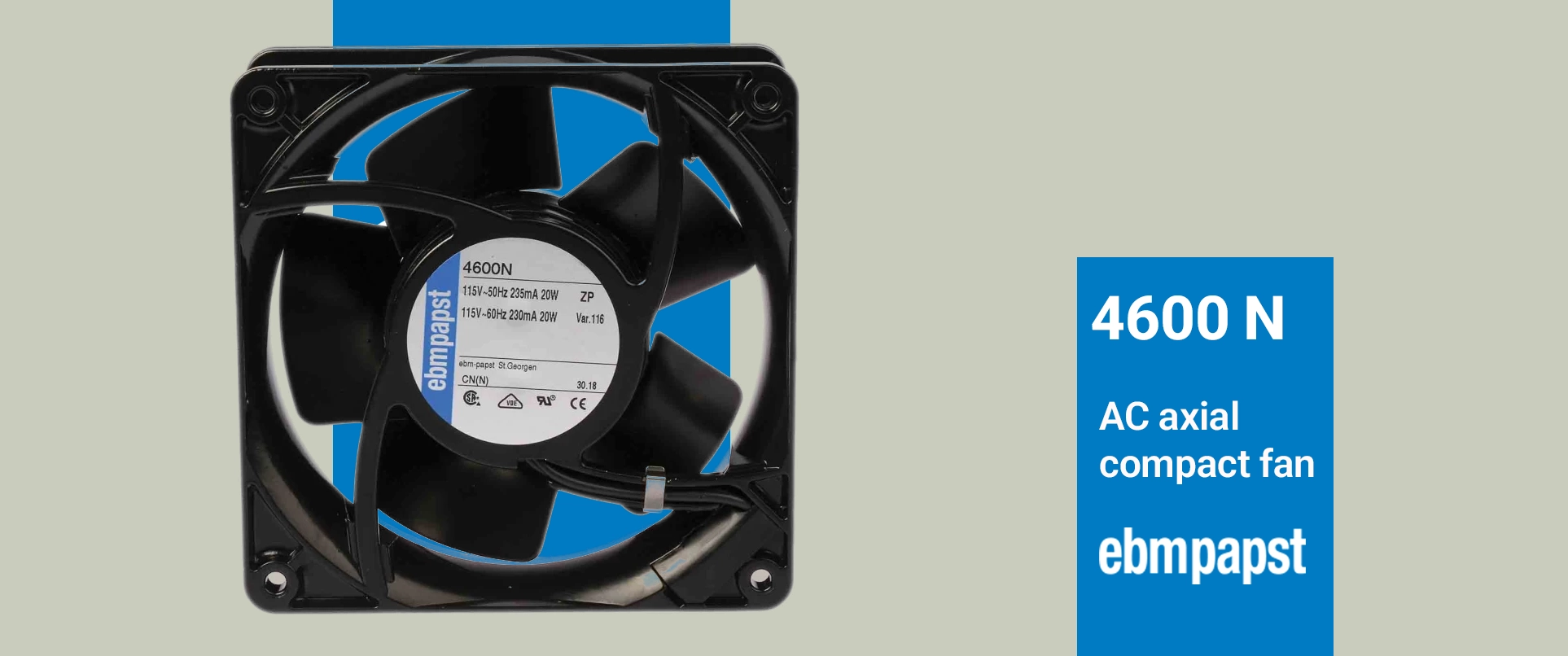

فن ebm-papst 4600 N یک فن محوری کامپکت AC است که برای تهویه، گردش هوا و خنککاری تجهیزات الکتریکی، الکترونیکی و صنعتی مورد استفاده قرار میگیرد. این مدل با برق 115 ولت AC تکفاز و فرکانس 60 هرتز کار میکند و در سرعت نامی 3100 دور بر دقیقه، جریان هوایی معادل 180 مترمکعب بر ساعت ایجاد میکند.
ابعاد 119×119×38 میلیمتر باعث شده این فن در دسته فنهای کامپکت قرار بگیرد و برای نصب در محفظهها و تجهیزات با فضای محدود گزینه مناسبی باشد. بدنه از آلومینیوم دایکاست و پروانه از ورق فولادی با پوشش مشکی ساخته شده است. یاتاقان Sintec Sleeve Bearing نیز برای این مدل در نظر گرفته شده و موتور به حفاظت امپدانسی در برابر اضافهبار مجهز است.
مشخصات فنی فن ebm-papst 4600 N
| مشخصه | مقدار |
|---|---|
| برند | ebm-papst |
| مدل | 4600 N |
| نوع فن | AC Axial Compact Fan |
| فاز | تکفاز |
| ولتاژ نامی | 115 VAC |
| فرکانس | 60 Hz |
| سرعت نامی | 3100 rpm |
| توان مصرفی | 18 W |
| دبی هوا | 180 m³/h |
| ابعاد | 119 × 119 × 38 mm |
| وزن | 0.55 kg |
| جنس پروانه | Sheet Steel، رنگ مشکی |
| جنس بدنه | Die-cast Aluminum |
| نوع یاتاقان | Sintec Sleeve Bearing |
| سطح فشار صوتی | 50 dB(A) |
| حداقل دمای محیط | −10°C |
| حداکثر دمای محیط | +60°C |
| عمر L10 در 40°C | 40,000 ساعت |
| عمر L10 در حداکثر دما | 25,000 ساعت |
| حفاظت موتور | Impedance Protection |
| جهت جریان هوا | Intake over struts |
| جهت چرخش | Clockwise |
| اتصال | 2 عدد Flat Plug، ابعاد 3.0 × 0.5 mm |
| تأییدیهها | VDE، CSA، UL، CE |
کاربردهای فن ebm-papst 4600 N
فن 4600 N برای کاربردهایی مناسب است که تجهیزات به گردش مداوم هوا و دفع حرارت نیاز دارند و در عین حال فضای کافی برای نصب یک فن بزرگ وجود ندارد. طراحی محوری باعث میشود هوا در امتداد محور فن جابهجا شود و برای تهویه مستقیم محفظهها و تجهیزات انتخاب مناسبی باشد.
مهمترین کاربردهای این مدل عبارتاند از:
- خنککاری تابلوهای برق و کنترل
- تهویه محفظه تجهیزات الکتریکی
- خنککاری تجهیزات الکترونیکی
- تجهیزات اتوماسیون صنعتی
- سیستمهای کنترل و مانیتورینگ
- خنککاری منابع تغذیه
- تجهیزات مخابراتی و الکترونیکی
- ماشینآلات صنعتی
- رکها و محفظههای تجهیزات
- تجهیزات OEM و سیستمهای تهویه کامپکت
دبی 180m³/h این مدل نسبت به بسیاری از فنهای کامپکت کوچکتر، ظرفیت هوادهی بالاتری فراهم میکند؛ بنابراین برای تجهیزاتی که دفع حرارت بیشتری نیاز دارند، میتواند گزینه مناسبی باشد. البته در کاربردهای دارای فیلتر، توری یا کانال، باید افت فشار سیستم نیز در انتخاب فن لحاظ شود.
طراحی و ساختار فن 4600 N
در ساختار 4600 N از پروانه فولادی با پوشش مشکی استفاده شده است. بدنه نیز از آلومینیوم دایکاست ساخته شده که استحکام مکانیکی مناسبی برای نصب در تجهیزات صنعتی ایجاد میکند. وزن مجموعه حدود 550 گرم است.
این مدل از Sintec Sleeve Bearing استفاده میکند. عمر L10 یاتاقان در دمای 40 درجه سانتیگراد حدود 40,000 ساعت و در حداکثر دمای مجاز حدود 25,000 ساعت اعلام شده است. این مقادیر برای ارزیابی دوام فن در کاربردهای طولانیمدت اهمیت دارند.
عملکرد و ظرفیت هوادهی
فن 4600 N در شرایط نامی با سرعت 3100rpm کار میکند و دبی هوای آن 180m³/h است. سطح فشار صوتی نیز 50dB(A) اعلام شده است.
نکته مهم این است که 180m³/h مقدار دبی نامی در شرایط مشخص دیتاشیت است و نباید انتظار داشت فن در حضور هر میزان مقاومت مسیر، همین دبی را ارائه دهد. نصب فیلتر، شبکه محافظ، کانال یا دریچه میتواند فشار استاتیک ایجاد کرده و جریان هوای واقعی را کاهش دهد.
به همین دلیل برای انتخاب دقیق، بهتر است نقطه کاری سیستم با منحنی Air Performance موجود در دیتاشیت مقایسه شود.
ولتاژ و شرایط برق موردنیاز
یکی از نکات بسیار مهم در زمان خرید 4600 N، توجه به ولتاژ آن است. این مدل برای 115VAC و فرکانس 60Hz طراحی شده است. بنابراین نباید آن را مستقیماً جایگزین فنهای 220 یا 230 ولتی کرد، مگر اینکه شرایط تغذیه و مدار کنترل سیستم با مشخصات فن سازگار باشد.
اگر تجهیز شما برق 230VAC / 50Hz دارد، پیشنهاد میشود قبل از خرید، مدل دقیق فن و شرایط برق ورودی بررسی شود؛ زیرا صرفاً یکسان بودن ابعاد فن به معنی سازگاری الکتریکی نیست.
محدوده دمای کاری و طول عمر
محدوده دمای محیط مجاز برای 4600 N از 10- تا 60+ درجه سانتیگراد است. عمر L10 در دمای 40°C حدود 40,000 ساعت اعلام شده و در حداکثر دمای کاری به حدود 25,000 ساعت میرسد.
این اختلاف نشان میدهد که افزایش دمای محیط میتواند روی طول عمر یاتاقان تأثیرگذار باشد. بنابراین در تابلوها یا محفظههایی که دمای داخلی بالایی دارند، باید ظرفیت خنککاری فن و دمای واقعی محل نصب بهدرستی بررسی شود.
جهت جریان هوا و چرخش
جهت جریان هوا در این مدل Intake over struts و جهت چرخش پروانه، هنگام مشاهده از سمت روتور، ساعتگرد (Clockwise) است.
هنگام تعویض فن موجود، توجه به جهت جریان هوا اهمیت زیادی دارد؛ زیرا نصب نادرست میتواند باعث شود هوا در جهت موردنظر سیستم حرکت نکند و عملکرد خنککاری کاهش پیدا کند.
حفاظت موتور و اتصال الکتریکی
موتور 4600 N دارای Impedance Protection برای حفاظت در برابر اضافهبار است. اتصال الکتریکی از طریق دو Flat Plug با ابعاد 3.0×0.5 میلیمتر انجام میشود. همچنین بدنه فن دارای محل اتصال ارت با رزوههای M4 و UNC است.
در زمان جایگزینی فن، علاوه بر بررسی ولتاژ و فرکانس، بهتر است نوع اتصال و امکان ارت کردن صحیح بدنه نیز بررسی شود.
نکات مهم پیش از خرید فن 4600 N
پیش از سفارش این مدل، موارد زیر را بررسی کنید:
- برق ورودی 115VAC / 60Hz باشد.
- فضای نصب با ابعاد 119×119×38mm مطابقت داشته باشد.
- دبی موردنیاز با ظرفیت 180m³/h مقایسه شود.
- افت فشار مسیر هوا در صورت وجود کانال یا فیلتر بررسی شود.
- دمای محیط در محدوده -10 تا +60°C باشد.
- جهت جریان هوا با طراحی سیستم هماهنگ باشد.
- نوع یاتاقان Sintec Sleeve Bearing با نیاز پروژه مطابقت داشته باشد.
- نوع اتصال الکتریکی و ارت با تجهیزات موجود سازگار باشد.
نکته تخصصی: اگر هدف شما جایگزینی یک فن قدیمی است، تنها مقایسه ابعاد کافی نیست. ولتاژ، فرکانس، جهت جریان، نوع یاتاقان، دبی، سطح صدا و نوع اتصال باید با فن قبلی مطابقت داده شوند.
نگهداری و افزایش عمر فن
برای افزایش عمر 4600 N، مسیر مکش و خروجی هوا باید تمیز و آزاد نگه داشته شود. تجمع گردوغبار روی پروانه یا اطراف فن میتواند جریان هوا را کاهش داده و شرایط حرارتی موتور را نامطلوب کند.
همچنین در کاربردهای مداوم، کنترل دمای محفظه اهمیت زیادی دارد. طبق دیتاشیت، افزایش دمای کاری از شرایط مرجع 40°C تا حداکثر دمای مجاز باعث کاهش عمر L10 از حدود 40,000 ساعت به 25,000 ساعت میشود.
تفاوت 4600 N با فنهای مشابه
برای مقایسه 4600 N با مدلهای مشابه، صرفاً به ابعاد 119×119×38 میلیمتر توجه نکنید. تفاوت در ولتاژ، فرکانس، نوع یاتاقان، دبی، سرعت و جهت جریان میتواند باعث شود دو فن با ظاهر مشابه، کاربرد یکسانی نداشته باشند.
برای مثال، 4600 N مشخصاً برای 115VAC / 60Hz تعریف شده است؛ بنابراین در پروژههایی با برق 230VAC یا فرکانس 50Hz باید مدل سازگار با سیستم انتخاب شود.
نحوه عملکرد فن 4600 N
پرههای فلزی سبک این فن تابلویی EBM Papst با چرخش ساعتگرد (نگاه از سمت روتور)، هوا را از پشت قاب خارج میکنند و موجب خنککاری مدارها و قطعات داخلی تابلو برق میشوند. موتور بهصورت القایی AC، با حفاظت امپدانسی در برابر اضافهبار طراحی شده و عملکردی پایدار در کارکرد متوالی و محیط های گرم دارد.
مشخصات فنی فن صنعتی اکسیال بلبرینگی
- نوع یاتاقان: بلبرینگی (Ball Bearing) با عمر کاری بیش از 50 000 ساعت
- جهت جریان هوا: خروجی از پشت قاب (Exhaust over struts)
- جهت چرخش: ساعتگرد (Clockwise – به سمت روتور)
- جنس قاب: آلومینیوم دایکاست ضد خوردگی
- جنس پروانه: فولاد رنگشده مشکی
- دمای کاری: تا +75 °C
- وزن تقریبی: 0.42 کیلوگرم
- حفاظت موتور: محافظت امپدانسی در برابر اضافهبار
- استانداردها: VDE، UL، CSA، CE
قیمت و خرید فن تابلو برق و فیلتر فن EBM Papst مدل 4600 N
فن تابلو برق EBM Papst 4600 N به همراه انواع فیلتر فن تابلو برق در فروشگاه ایستا تجهیز پیشرو عرضه میگردد.
خرید این فن با تضمین اصالت، فاکتور رسمی و مشاوره فنی تخصصی انجام میشود.
برای استعلام موجودی و قیمت روز فیلتر فن تابلو برق (با توجه به نوسانات ارزی):
تلفن: 02133988303 | 02133988304 | 09028137383
آدرس خرید حضوری: لالهزار جنوبی، مجتمع فراز، واحد 62
- طول عمر بالا و صدای پایین به لطف یاتاقان بلبرینگی
- ابعاد استاندارد قابل استفاده در بیشتر فیلتر فنها
- مصرف برق پایین و راندمان مناسب
- ساخت آلمان با کیفیت صنعتی عالی
- تغذیه محدود به 115VAC / 60Hz
- یاتاقان Sleeve Bearing بهجای Ball Bearing
- سطح صدای نسبتاً بالا 50dB(A)
- مناسب نبودن برای محیطهای خارج از محدوده دمایی مجاز
- برای سیستمهای با فشار استاتیک بالا باید منحنی عملکرد بررسی شود
