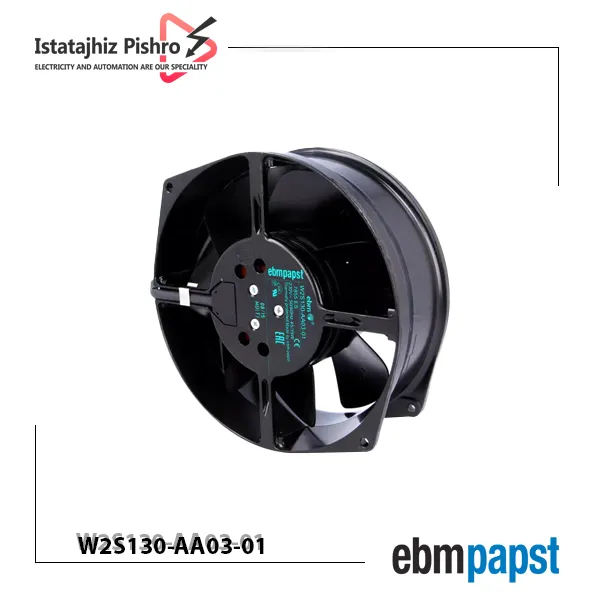

فن چشمی Ebmpapst مدل W2S130-AA03-01

معرفی فن چشمی w2s130

فن w2s130 که به فن چشمی W2S130-AA03-01 هم معروف بوده ساخت شرکت آلمانی ebmpapst است. بدنه این فن از جنس آلومینیوم دایکاست بوده، جنس پروانه‌ها فلزی و تعداد آن‌ها 7 عدد است. این فن، فشاری هوایی معادل 80 پاسکال ایجاد می‌کند. این فن تابلویی از نوع بلبرینگی بوده و توانی معادل 45 وات دارد. فن آکسیال W2S130-AA03-01 با ولتاژ 230ولت و در محدوده دمایی 30- الی 65+ درجه سانتی‌گراد کار می‌کند.

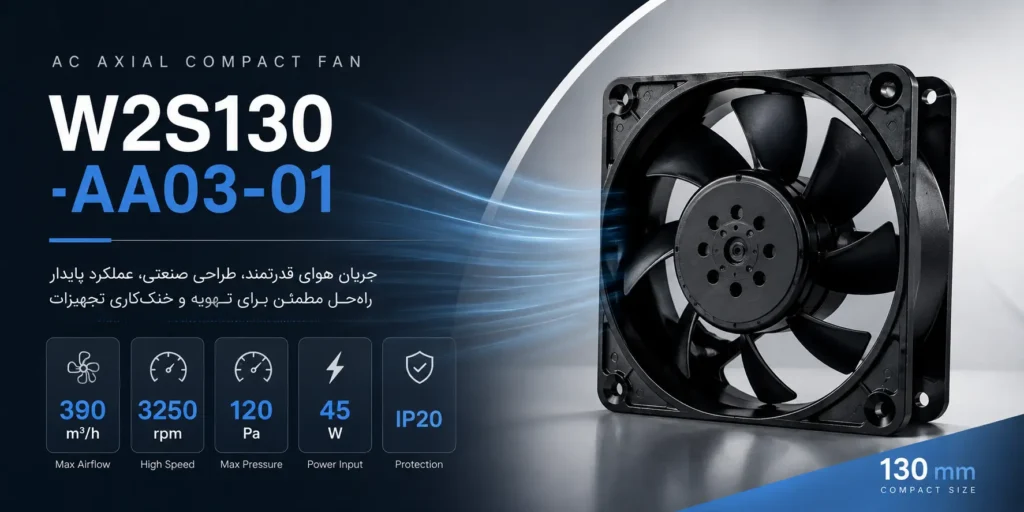

فن ebm-papst W2S130-AA03-01 یک فن محوری کامپکت AC با سایز 130 میلی‌متر است که برای ایجاد جریان هوای اجباری در تجهیزات و سیستم‌هایی که نیاز به تهویه و دفع حرارت دارند طراحی شده است. این مدل از موتور M2S052-CA استفاده می‌کند و با برق 230VAC در فرکانس‌های 50 و 60 هرتز قابل استفاده است.

این فن در فرکانس 50 هرتز دارای سرعت نامی 2800rpm، توان ورودی 45W و جریان مصرفی 0.31A است. در همین شرایط، دبی هوای آن در حالت جریان آزاد به 340m³/h می‌رسد. در فرکانس 60 هرتز، سرعت تا 3250rpm و دبی هوای آزاد تا 390m³/h افزایش پیدا می‌کند.

از نظر ساختار مکانیکی، پروانه دارای 7 پره از جنس ورق فولادی با پوشش مشکی است و رینگ یا قاب فن از آلومینیوم دایکاست با پوشش مشکی ساخته شده است. همچنین استفاده از Ball Bearing، عملکرد پیوسته S1 و حفاظت حرارتی داخلی موتور، این مدل را برای کاربردهای صنعتی و تهویه مداوم مناسب‌تر می‌کند.

مشخصات فنی فن ebm-papst W2S130-AA03-01

• برند: ebm-papst
• مدل: W2S130-AA03-01
• نوع فن: AC Axial Compact Fan
• موتور: M2S052-CA
• فاز: تک‌فاز 1~
• ولتاژ نامی: 230VAC
• فرکانس کاری: 50 / 60Hz
• سرعت در 50Hz: 2800rpm
• سرعت در 60Hz: 3250rpm
• توان ورودی در 50Hz: 45W
• توان ورودی در 60Hz: 39W
• جریان در 50Hz: 0.31A
• جریان در 60Hz: 0.25A
• حداکثر فشار برگشتی در 50Hz: 80Pa
• حداکثر فشار برگشتی در 60Hz: 120Pa
• دبی هوا در حالت آزاد، 50Hz: 340m³/h
• دبی هوا در حالت آزاد، 60Hz: 390m³/h
• سایز: 130mm
• تعداد پره: 7
• جنس پره: Sheet Steel
• جنس قاب: Die-cast Aluminum
• نوع یاتاقان: Ball Bearing
• درجه حفاظت: IP20
• کلاس عایقی: B
• حالت کاری: S1
• حفاظت موتور: Thermal Overload Protector (TOP)
• جهت جریان هوا: V
• جهت چرخش: Counter-clockwise از سمت روتور
• وزن: 1.1kg
• حداقل دمای محیط: 25- درجه سانتی‌گراد
• حداکثر دمای محیط در 50Hz: 50°C
• حداکثر دمای محیط در 60Hz: 70°C
• موقعیت نصب: Any
• تخلیه میعانات: ندارد
• کلاس حفاظتی: Class I در صورت اتصال صحیح ارت حفاظتی
• تأییدیه‌ها: CSA، CCC، EAC، UL، VDE و CE

عملکرد فن در فرکانس 50 هرتز

در فرکانس 50Hz، فن W2S130-AA03-01 با ولتاژ 230VAC کار می‌کند و سرعت نامی آن 2800 دور بر دقیقه است. توان ورودی در نقطه نامی 45 وات و جریان مصرفی 0.31 آمپر اعلام شده است.

اما نکته مهم‌تر برای انتخاب این فن، رابطه بین دبی هوا و فشار است. طبق نقاط اندازه‌گیری‌شده در دیتاشیت:

• در فشار 0Pa → دبی 340m³/h
• در فشار 20Pa → دبی 305m³/h
• در فشار 40Pa → دبی 265m³/h
• در فشار 55Pa → دبی 200m³/h

این اعداد نشان می‌دهند که دبی 340m³/h یک عدد مربوط به حالت جریان آزاد است و در صورت افزایش مقاومت مسیر هوا، دبی کاهش پیدا می‌کند.

بنابراین اگر فن قرار است در یک تابلو، کانال یا محفظه دارای فیلتر نصب شود، نباید صرفاً بر اساس عدد 340m³/h تصمیم گرفت؛ بلکه باید نقطه کاری واقعی سیستم روی منحنی عملکرد فن مشخص شود.

عملکرد فن در فرکانس 60 هرتز

در فرکانس 60Hz، عملکرد فن تغییر می‌کند. سرعت نامی به 3250rpm می‌رسد و دبی هوای آزاد نیز تا 390m³/h افزایش پیدا می‌کند. توان ورودی نامی در این حالت 39W و جریان مصرفی 0.25A اعلام شده است.

نقاط عملکردی ثبت‌شده در دیتاشیت عبارت‌اند از:

• در فشار 0Pa → دبی 390m³/h
• در فشار 25Pa → دبی 355m³/h
• در فشار 50Pa → دبی 305m³/h
• در فشار 70Pa → دبی 235m³/h

حداکثر فشار برگشتی اعلام‌شده برای این حالت 120Pa است.

این داده‌ها نشان می‌دهند که W2S130-AA03-01 تنها یک فن با دبی اسمی مشخص نیست، بلکه برای انتخاب دقیق‌تر می‌توان عملکرد آن را در مقابل فشار سیستم نیز بررسی کرد.

یک نکته مهم درباره دبی 340 و 390 مترمکعب بر ساعت

در مشخصات فن ممکن است کاربر با دو عدد 340m³/h و 390m³/h مواجه شود و تصور کند فن به‌صورت هم‌زمان این دو ظرفیت را دارد؛ در حالی که این دو عدد مربوط به دو شرایط فرکانسی متفاوت هستند.

340m³/h مربوط به 50Hz و 390m³/h مربوط به 60Hz است.

اگر بخواهیم این مقادیر را به CFM تبدیل کنیم:

• 340m³/h ≈ 200 CFM
• 390m³/h ≈ 230 CFM

خود دیتاشیت نیز این مقادیر را به‌ترتیب حدود 200 و 230 CFM ارائه کرده است.

این داده برای کاربری که مشخصات فن را بر اساس CFM بررسی می‌کند، بسیار کاربردی است.

داده‌های عملکردی واقعی؛ چرا فقط به عدد حداکثر دبی توجه نکنیم؟

یکی از اشتباهات رایج هنگام انتخاب فن صنعتی، مقایسه فن‌ها فقط بر اساس حداکثر دبی هواست.

برای مثال در 50Hz، این فن در حالت آزاد 340m³/h هوا جابه‌جا می‌کند؛ اما زمانی که فشار سیستم به 55Pa برسد، دبی به 200m³/h کاهش پیدا می‌کند. یعنی حدود 41٪ کاهش دبی نسبت به حالت آزاد مشاهده می‌شود. این محاسبه از داده‌های اندازه‌گیری‌شده دیتاشیت به دست می‌آید.

در 60Hz نیز دبی از 390m³/h در فشار صفر به 235m³/h در فشار 70Pa می‌رسد؛ یعنی حدود 40٪ کاهش نسبت به حالت آزاد.

این موضوع نشان می‌دهد برای انتخاب مهندسی فن، Air Flow + Static Pressure باید هم‌زمان در نظر گرفته شوند.

روش اندازه‌گیری عملکرد فن

یکی از نقاط قابل اتکای این دیتاشیت این است که ebm-papst عملکرد هوایی فن را طبق استاندارد ISO 5801 اندازه‌گیری کرده است. همچنین اطلاعات صوتی با استانداردهای ISO 13347 ارائه شده‌اند.

دیتاشیت تأکید می‌کند که مقادیر ارائه‌شده تحت شرایط مشخص آزمایشگاهی به دست آمده‌اند و ممکن است با تغییر شرایط نصب، مسیر هوا و آرایش واقعی سیستم متفاوت باشند.

این نکته از نظر فنی بسیار مهم است؛ زیرا باعث می‌شود کاربر بداند اعداد کاتالوگ الزاماً معادل عملکرد دقیق فن در هر نوع نصب نیستند.

موتور و ساختار مکانیکی

موتور مورد استفاده در W2S130-AA03-01 مدل M2S052-CA است. این موتور تک‌فاز بوده و برای تغذیه 230VAC طراحی شده است.

پروانه دارای 7 پره فولادی است و سطح پره‌ها با پوشش مشکی محافظت شده است. قاب یا Wall Ring نیز از آلومینیوم دایکاست ساخته شده است.

ترکیب پروانه فولادی و قاب آلومینیومی باعث شده این فن از نظر ساختاری برای استفاده در تجهیزات صنعتی، تابلوها و محفظه‌های تهویه انتخاب مناسبی باشد.

وزن مجموعه حدود 1.1 کیلوگرم است؛ بنابراین هنگام نصب، استحکام محل اتصال و پیچ‌های نگهدارنده باید مورد توجه قرار گیرد.

یاتاقان Ball Bearing چه مزیتی دارد؟

W2S130-AA03-01 به Ball Bearing مجهز شده است. استفاده از بلبرینگ در موتور فن، یکی از مشخصات مهمی است که هنگام انتخاب فن برای کارکردهای مداوم باید مورد توجه قرار گیرد.

البته نوع یاتاقان به‌تنهایی تضمین‌کننده عمر مشخصی نیست و شرایطی مانند:

• دمای کاری
• وضعیت نصب
• لرزش
• آلودگی محیط
• سیکل کاری
• شرایط بار

بر عمر واقعی مجموعه تأثیر می‌گذارند.

حفاظت حرارتی موتور

یکی از ویژگی‌های کاربردی این مدل، وجود Thermal Overload Protector یا TOP است که به‌صورت داخلی در موتور سیم‌کشی شده است.

این حفاظت برای جلوگیری از آسیب ناشی از افزایش بیش از حد دمای موتور در شرایط اضافه‌بار حرارتی در نظر گرفته شده است.

با وجود این حفاظت، استفاده از فن بدون رعایت الزامات الکتریکی و حرارتی توصیه نمی‌شود و اتصال صحیح برق و ارت باید مطابق دستورالعمل نصب انجام شود.

محدوده دمای کاری

یکی از نکات جالب W2S130-AA03-01 این است که حداکثر دمای محیط بسته به فرکانس کاری متفاوت است.

در 50Hz حداکثر دمای محیط 50°C اعلام شده است.

در 60Hz حداکثر دمای محیط به 70°C می‌رسد.

حداقل دمای محیط نیز 25- درجه سانتی‌گراد اعلام شده است.

این تفاوت برای کاربردهایی که فن در محیط گرم یا داخل محفظه‌های صنعتی نصب می‌شود، اهمیت زیادی دارد.

درجه حفاظت IP20؛ نکته‌ای که قبل از خرید باید بدانید

درجه حفاظت این مدل IP20 است.

بنابراین نباید این فن را به‌عنوان یک فن مناسب برای محیط‌های دارای پاشش مستقیم آب یا محیط‌های مرطوب شدید در نظر گرفت.

اگر قرار است فن در محیطی با رطوبت، گردوغبار یا احتمال تماس با آب نصب شود، باید شرایط محیطی دقیقاً با الزامات پروژه تطبیق داده شود.

این موضوع یکی از مواردی است که در زمان انتخاب فن صنعتی گاهی نادیده گرفته می‌شود.

کاربردهای فن ebm-papst W2S130-AA03-01

دیتاشیت کاربرد نهایی مشخصی را برای محصول تعیین نکرده است؛ بنابراین موارد زیر بر اساس ساختار فن، ظرفیت هوادهی، تغذیه AC و ویژگی‌های فنی آن به‌عنوان کاربردهای متداول این کلاس محصول ارائه می‌شوند.

کاربردهای پیشنهادی

• تهویه تابلوهای برق صنعتی
• خنک‌کاری تابلوهای کنترل
• تهویه کابینت‌های اتوماسیون
• خنک‌کاری تجهیزات الکتریکی
• تهویه محفظه ماشین‌آلات
• خنک‌کاری تجهیزات تولیدکننده حرارت
• گردش هوای اجباری در محفظه‌های صنعتی
• سیستم‌های تهویه تجهیزات
• خنک‌کاری تجهیزات الکترونیکی
• تهویه رک و کابینت تجهیزات

با توجه به دبی نسبتاً بالای 340 تا 390m³/h، این مدل برای کاربردهایی که به گردش حجم قابل توجهی از هوا در فضای نسبتاً محدود نیاز دارند، قابل بررسی است.

آیا W2S130-AA03-01 برای تابلو برق مناسب است؟

از نظر مشخصات فنی، این فن می‌تواند در سیستم‌های تهویه تابلو و محفظه‌های صنعتی مورد استفاده قرار گیرد؛ اما پاسخ دقیق به این سؤال به بار حرارتی تابلو بستگی دارد.

برای انتخاب فن تابلو باید موارد زیر مشخص شود:

توان حرارتی تجهیزات داخل تابلو
دمای محیط
حداکثر دمای مجاز داخل تابلو
حجم محفظه
وجود فیلتر
مقاومت مسیر ورود و خروج هوا
فشار استاتیک موردنیاز
تعداد فن‌های موردنیاز

برای مثال، اگر مسیر هوا دارای فیلتر متراکم باشد، ممکن است فن در نقطه‌ای از منحنی عملکرد کار کند که دبی آن به‌مراتب پایین‌تر از 340m³/h باشد.

بنابراین برای طراحی حرفه‌ای، انتخاب فن باید بر اساس نقطه کاری واقعی انجام شود.

نکات مهم پیش از خرید فن W2S130-AA03-01

قبل از سفارش این محصول، بهتر است موارد زیر بررسی شوند:

• برق تجهیز 230VAC باشد.
• فرکانس کاری سیستم مشخص باشد.
• فضای نصب برای سایز 130mm مناسب باشد.
• جهت جریان هوا با نیاز سیستم مطابقت داشته باشد.
• دبی موردنیاز مشخص شده باشد.
• فشار استاتیک سیستم بررسی شده باشد.
• دمای محیط در محدوده مجاز قرار داشته باشد.
• شرایط رطوبت و محیط با IP20 سازگار باشد.
• امکان اتصال ارت فراهم باشد.
• جهت چرخش فن با کاربرد موردنظر مطابقت داشته باشد.

اگر این محصول برای جایگزینی یک فن قدیمی خریداری می‌شود، صرفاً مقایسه ابعاد کافی نیست؛ ولتاژ، فرکانس، جهت جریان هوا، دبی، فشار و نوع اتصال نیز باید بررسی شوند.

موارد منع استفاده فن اکسیال W2S130-AA03-01

در محیط‌ها و مکان‌ هایی که امکان رسوب و یخ زدگی وجود دارد.
مکان‌هایی که لرزش و ارتعاشات زیاد وجود دارد.
استفاده در تجهیزات پزشکی و حساس که با جان موجودان زنده ارتباط مستقیم دارد.
استفاده در فضاهای انفجاری
استفاده نزدیک مواد و اجزای قابل اشتعال
مکان‌هایی که در حال رنگ آمیزی است.
استفاده به عنوان مکش گرد و غبار
استفاده در محیط‌هایی که ذرات ساینده دارد.

ایستاتجهیز ارائه دهنده فن تابلویی ebmpapst با ضمانت و گارانتی دو ساله است.

قیمت و خرید فن ebm-papst W2S130-AA03-01 از ایستا تجهیز

برای قیمت و خرید فن ebm-papst W2S130-AA03-01 می‌توانید با کارشناسان ایستا تجهیز تماس بگیرید و قیمت و موجودی روز محصول را استعلام کنید.

آدرس ایستا تجهیز: تهران، میدان امام خمینی، خیابان لاله‌زار جنوبی، مجتمع تجاری فراز لاله‌زار، طبقه اول، واحد 62

تلفن: 09028137383 | 02133988303 | 02133988304

نکته خرید: اگر بین چند مدل فن ebm-papst مردد هستید، صرفاً بر اساس سایز یا حداکثر دبی انتخاب نکنید؛ دبی موردنیاز، فشار استاتیک، دمای محیط، جهت جریان هوا و شرایط نصب پنج پارامتر کلیدی هستند که باید قبل از خرید بررسی شوند.
