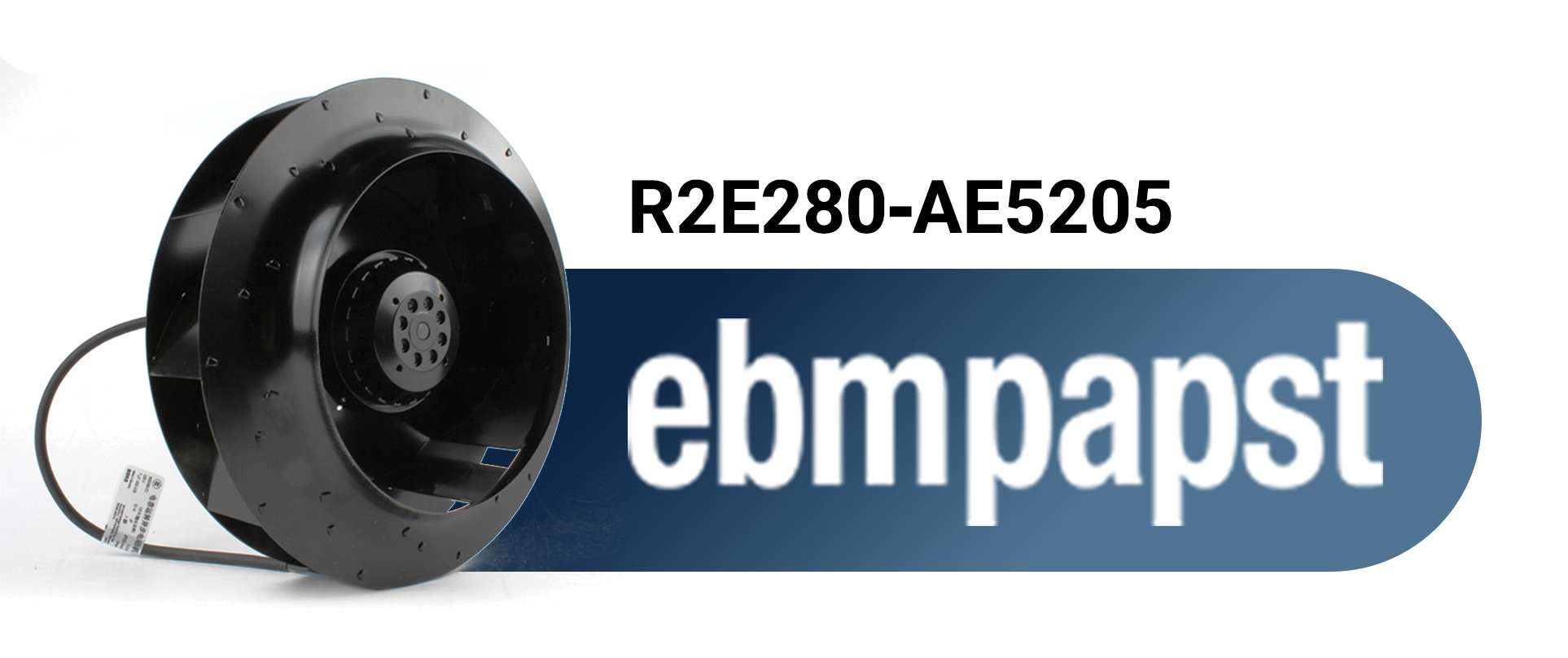

فن R2E280‑AE52‑05 از محصولات قدرتمند و صنعتی شرکت آلمانی EBM Papst است که برای تهویه، خنک‌کاری و تخلیه هوای گرم از محیط‌های الکتریکی و صنعتی طراحی شده است.
این مدل در دسته‌ی فن‌های رادیال (Backward Curved Centrifugal Fans) قرار دارد و از موتور روتور خارجی (External Rotor Motor) بهره می‌برد که بازده بالا و عملکرد کم‌صدا را فراهم می‌سازد.
پره‌های خمیده به عقب، طراحی آیرودینامیکی بدنه، و کیفیت ساخت متمایز EBM Papst موجب شده این مدل بتواند در فشارهای استاتیک بالا با حداقل لرزش و نویز کار کند.
این فن یکی از گزینه‌های ایدئال جهت استفاده در تابلوهای برق قدرت، سیستم‌های تهویه مطبوع و دستگاه‌های صنعتی بزرگ است.
پروانه 11 پره این فن از ورق فولادی با پوشش مشکی ساخته شده و موتور آن به یاتاقان ساچمه‌ای (Ball Bearing) و حفاظت حرارتی داخلی مجهز است. طراحی سانتریفیوژ این محصول باعث می‌شود بتوان از آن در سیستم‌هایی که هوا باید در برابر مقاومت مسیر و کانال جابه‌جا شود استفاده کرد.
مشخصات فنی فن R2E280-AE52-05
| مشخصه | مقدار |
|---|---|
| برند | ebm-papst |
| مدل | R2E280-AE52-05 |
| نوع فن | AC Centrifugal Fan |
| ساختار | Backward Curved, Single Inlet |
| سایز | 280 mm |
| موتور | M2E068-EC |
| ولتاژ نامی | 230 VAC |
| فاز | تک‌فاز |
| فرکانس | 50 Hz |
| سرعت نامی | 2700 rpm |
| توان ورودی نامی | 225 W |
| جریان نامی | 1.0 A |
| خازن موتور | 7 µF / 400 V |
| تعداد پره | 11 |
| جنس پروانه | Sheet Steel با پوشش مشکی |
| نوع یاتاقان | Ball Bearing |
| کلاس عایق | F |
| درجه حفاظت | IP44 |
| حالت کاری | S1، کارکرد پیوسته |
| حفاظت موتور | Thermal Overload Protector (TOP) |
| وزن | حدود 3 kg |
| جهت چرخش | ساعتگرد |
| استاندارد / تأییدیه | CE، CCC، GOST |
کاربردهای فن سانتریفیوژ ebm-papst R2E280-AE52-05
R2E280-AE52-05 برای کاربردهایی مناسب است که در آن‌ها علاوه بر ایجاد جریان هوا، فن باید بتواند هوا را در یک مسیر مشخص و در مقابل مقاومت سیستم جابه‌جا کند. طراحی Backward Curved و ساختار سانتریفیوژ، این مدل را برای استفاده در تجهیزات تهویه و خنک‌کاری صنعتی مناسب کرده است.
مهم‌ترین کاربردهای این فن عبارت‌اند از:
- سیستم‌های تهویه صنعتی
- تجهیزات HVAC
- هواسازها و تجهیزات انتقال هوا
- خنک‌کاری تابلوها و تجهیزات الکتریکی
- تهویه ماشین‌آلات صنعتی
- سیستم‌های کانال‌کشی هوا
- تجهیزات سرمایش و تهویه تجهیزات صنعتی
- سیستم‌های گردش و تخلیه هوا
- تجهیزات OEM
- سیستم‌های صنعتی نیازمند فن سانتریفیوژ 280 میلی‌متری
انتخاب نهایی فن باید بر اساس دبی هوا و فشار استاتیک موردنیاز سیستم انجام شود؛ زیرا عملکرد واقعی فن در نقطه کاری سیستم با شرایط آزاد متفاوت خواهد بود. دیتاشیت نیز منحنی عملکرد این مدل را بر اساس دبی و فشار ارائه می‌کند.
طراحی و ساختار فنی محصول
یکی از ویژگی‌های اصلی R2E280-AE52-05 استفاده از پروانه Backward Curved با 11 پره است. پروانه از ورق فولادی ساخته شده و با پوشش مشکی محافظت می‌شود. قطر اسمی مجموعه فن 280 میلی‌متر است.
موتور M2E068-EC این فن تک‌فاز بوده و با ولتاژ 230VAC و فرکانس 50Hz کار می‌کند. توان ورودی نامی موتور 225 وات و جریان آن 1 آمپر است. موتور به Ball Bearing مجهز شده و برای کارکرد پیوسته S1 طراحی شده است.
نحوه عملکرد فن R2E280‑AE52‑05
این مدل از نوع فن سانتریفیوژ با پره‌های خمیده به عقب (Backward Curved) می‌باشد.
هوای ورودی از مرکز فن جذب شده و به صورت شعاعی (رادیال) به اطراف پرتاب می‌شود و در نهایت از ناحیه خروجی به محیط منتقل می‌گردد.
موتور روتور خارجی نصب‌شده در مرکز پروانه مستقیماً انرژی مکانیکی را منتقل می‌کند و این امر باعث حذف لرزش، کاهش افت توان و افزایش دوام فن می‌شود.
سیستم یاتاقان بلبرینگی با طول عمر زیاد و محافظت حرارتی (Impedance Protected) نیز در برابر افزایش دما و بار الکتریکی از موتور محافظت می‌کند.
حفاظت و شرایط کاری
این فن دارای Thermal Overload Protector یا TOP است که به‌صورت داخلی در مدار موتور قرار گرفته و در برابر اضافه‌بار حرارتی از موتور محافظت می‌کند.
کلاس عایق موتور F و درجه حفاظت مجموعه IP44 است. بنابراین R2E280-AE52-05 برای کاربردهای صنعتی معمول مناسب است، اما استفاده از آن در محیط‌هایی که مستقیماً در معرض آب، شست‌وشو یا شرایط محیطی شدید قرار دارند، باید با توجه به شرایط واقعی نصب بررسی شود.
نکات مهم پیش از خرید
برای انتخاب صحیح این فن، فقط به سایز 280 میلی‌متر یا توان موتور توجه نکنید. مهم‌ترین پارامترها عبارت‌اند از:
- فشار استاتیک موردنیاز سیستم
- دبی هوای موردنیاز
- طول و قطر کانال
- میزان افت فشار مسیر
- دمای محیط
- فضای موجود برای نصب
- ولتاژ و فرکانس برق
- شرایط رطوبت و گردوغبار محیط
نکته تخصصی: توان 225 وات و سرعت 2700 دور بر دقیقه، مشخصات نامی موتور هستند و نباید آن‌ها را به‌تنهایی معادل عملکرد واقعی فن در یک سیستم کانال‌کشی‌شده در نظر گرفت. برای انتخاب دقیق، باید نقطه کاری سیستم با منحنی عملکرد فن تطبیق داده شود.
قیمت و خرید فن تابلو برق EBM Papst
فن تابلو برق R2E280‑AE52‑05 استاندارد IP44 در فروشگاه ایستا تجهیز پیشرو به‌صورت تضمین‌شده عرضه می‌شود.
این فن با توان نامی حدود 260 وات و ولتاژ 230 ولت AC، قادر است دبی هوایی تا حدود 1200 تا 1300 مترمکعب در ساعت تولید کند.
عملکرد پایدار در دماهای بالا و قابلیت کار در محیط‌های صنعتی سخت از جمله مزایای این مدل است.
برای دریافت قیمت روز فیلتر فن تابلو برق ، پیش‌فاکتور رسمی یا مشاوره فنی، از راه‌های زیر با مجموعه ما در تماس باشید:
📞 ۰۲۱‑۳۳۹۸۸۳۰۳ | ۰۲۱‑۳۳۹۸۸۳۰۴ | ۰۹۰۲۸۱۳۷۳۸۳
📍 تهران – لاله‌زار جنوبی – مجتمع فراز – واحد ۶۲
- فشار استاتیک بسیار زیاد و هوادهی قوی
- صدای پایین و عملکرد نرم
- طول عمر زیاد در کارکرد پیوسته
- طراحی ماژولار برای نصب ساده در تابلو برق
- مصرف انرژی بهینه در مقایسه با مدل‌های قدیمی
- سطح حفاظت IP44 برای محیط‌های کاملاً در معرض آب کافی نیست.
- سطح صدای عملکردی باید متناسب با کاربرد بررسی شود.
- برای انتخاب دقیق، بررسی منحنی فشار-دبی ضروری است.
- مصرف برق آن نسبت به فن‌های کوچک‌تر بیشتر است.
- برای محیط‌های بسیار گرم یا خورنده باید شرایط کاری مجاز جداگانه بررسی شود.
