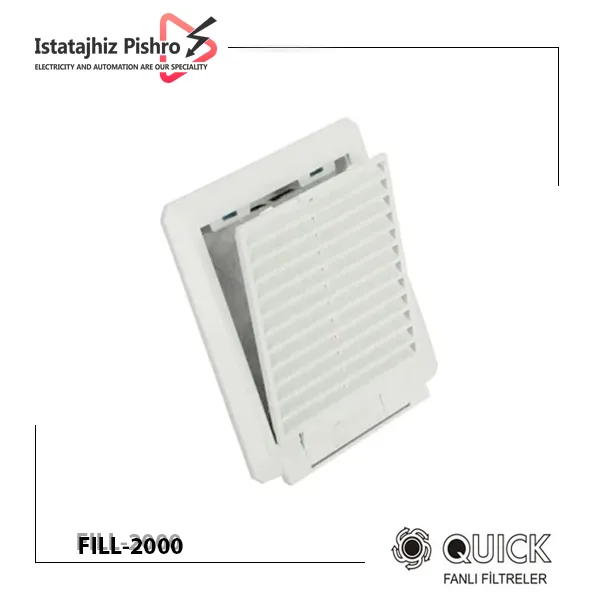

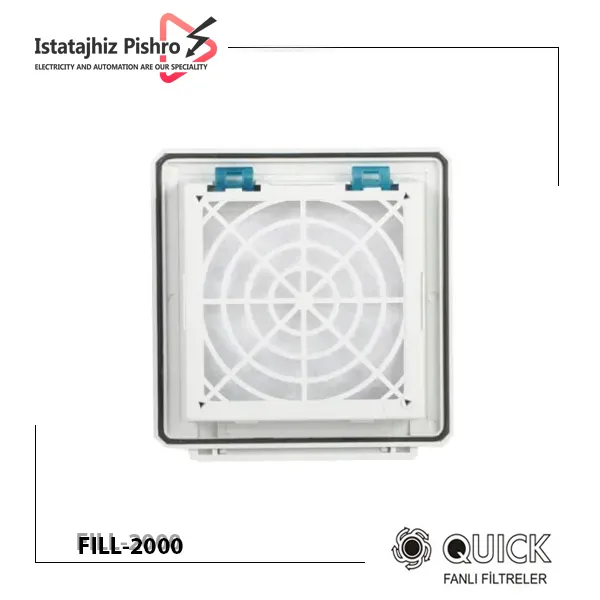

فیلتر تابلویی FIL-2000

فیلتر تابلویی QUICK FIL-2000 یکی از تجهیزات مورد استفاده در سیستم تهویه تابلوهای برق و محفظه‌های صنعتی است که برای ایجاد مسیر مناسب گردش هوا و کمک به کاهش ورود گردوغبار و آلودگی به داخل تابلو طراحی شده است. این فیلتر تابلویی معمولاً در کنار فن‌های تابلویی یا در بخش ورودی و خروجی هوای تابلو استفاده می‌شود.

مدل FIL-2000 نسبت به مدل‌های کوچک‌تر این سری، ابعاد بزرگ‌تری دارد و برای تابلوها و تجهیزاتی که به سطح عبور هوای بیشتری نیاز دارند، گزینه مناسبی است. طراحی شبکه‌ای محصول، مسیر عبور هوا را فراهم می‌کند و ساختار آن امکان دسترسی و سرویس بخش فیلتراسیون را ساده‌تر می‌سازد.

بر اساس اطلاعات فنی سری FIL، این محصول از بدنه ABS با استاندارد UL94 V-0 ساخته شده و از واشر پلی‌یورتان برای بهبود آب‌بندی استفاده می‌کند. درجه حفاظت اعلام‌شده از سمت تابلو نیز IP54 است.

مشخصات فنی فیلتر تابلویی QUICK FIL-2000

• برند: QUICK
• مدل: FIL-2000
• نوع محصول: فیلتر تهویه تابلو برق
• درجه حفاظت از سمت تابلو: IP54
• ابعاد خارجی: 210×217×35 میلی‌متر
• ابعاد برش تابلو: 177×177 میلی‌متر
• دمای کاری: 10- تا 70+ درجه سانتی‌گراد
• جنس بدنه: ABS مقاوم
• استاندارد مقاومت در برابر شعله: UL94 V-0
• نوع واشر آب‌بندی: پلی‌یورتان
• نوع نصب: Fast Clip-on یا کلیپسی
• وزن تقریبی: 0.310 کیلوگرم
• رنگ‌های اعلام‌شده در کاتالوگ: RAL 7032، RAL 7035، RAL 9001 و Silver
• تأییدیه: CE

کاربردهای فیلتر تابلویی QUICK FIL-2000

فیلتر تابلویی FIL-2000 برای تابلوها و محفظه‌هایی کاربرد دارد که نیازمند گردش هوا هستند، اما ورود مستقیم گردوغبار می‌تواند باعث کاهش راندمان تجهیزات و افزایش نیاز به سرویس شود.

از جمله کاربردهای این محصول می‌توان به موارد زیر اشاره کرد:

• تابلوهای برق صنعتی
• تابلوهای قدرت
• تابلوهای کنترل و اتوماسیون
• تابلوهای PLC
• تابلوهای درایو و اینورتر
• کابین‌های صنعتی
• ماشین‌آلات دارای محفظه الکتریکی
• سیستم‌های تهویه تابلو
• رک و تجهیزات الکترونیکی صنعتی
• استفاده در کنار فن‌های تابلویی

ویژگی‌های کلیدی

• ساختار مدیا از الیاف مصنوعی متراکم (پلی‌استر یا شانه تخم‌مرغی)
• قاب مقاوم از ورق گالوانیزه یا پلاستیک فشرده
• نصب آسان در محل‌های استاندارد فن تابلویی
• ابعاد 217×210×35 میلی‌متر
• راندمان بالای جذب گرد و غبار

چرا استفاده از فیلتر تابلویی اهمیت دارد؟

گردش هوا بدون استفاده از مسیر ورودی مناسب می‌تواند باعث ورود گردوغبار و ذرات معلق به داخل تابلو شود. تجمع این آلودگی‌ها روی تجهیزات، مسیرهای تهویه و قطعات الکترونیکی می‌تواند در بلندمدت نیاز به سرویس و نظافت را افزایش دهد.

فیلتر FIL-2000 از برند Quick به ایجاد یک مسیر کنترل‌شده برای ورود یا خروج هوا کمک می‌کند. البته باید توجه داشت که هرچه بخش فیلتراسیون آلوده‌تر شود، مقاومت در برابر جریان هوا افزایش پیدا می‌کند؛ بنابراین بازدید و سرویس دوره‌ای فیلتر برای حفظ عملکرد سیستم تهویه اهمیت دارد.

بدنه ABS UL94 V-0 چه مزیتی دارد؟

بدنه این مدل از ABS با استاندارد UL94 V-0 ساخته شده است. این استاندارد به ویژگی مقاومت ماده در برابر شعله مربوط می‌شود و استفاده از چنین متریالی، این محصول را برای کاربرد در تابلوها و محیط‌های صنعتی مناسب‌تر می‌کند.

همچنین طراحی بدنه به‌گونه‌ای است که ضمن ایجاد ساختار مکانیکی مناسب، ظاهری مرتب و کم‌برجستگی روی بدنه تابلو ایجاد کند.

راهنمای انتخاب و تعویض

برای انتخاب فیلتر، ابعاد و کلاس فیلتراسیون را متناسب با شرایط محیطی در نظر بگیرید. فیلتر باید به‌طور منظم (هر ۳ تا ۶ ماه یکبار یا بیشتر در محیط‌های آلوده) بررسی و تعویض شود. فیلتر مسدود شده می‌تواند به فن فشار وارد کرده و کارایی سیستم را کاهش دهد.

نصب سریع با سیستم Fast Clip-on

یکی از ویژگی‌های کاربردی QUICK FIL-2000، استفاده از سیستم Fast Clip-on است. این ساختار امکان نصب سریع محصول روی برش استاندارد تابلو را فراهم می‌کند و برای نصب به پیچ ایمنی اضافی نیاز ندارد.

طبق اطلاعات سازنده، سیستم کلیپسی این سری برای پنل‌هایی با ضخامت حدود 1.2 تا 2.4 میلی‌متر طراحی شده است؛ بنابراین قبل از نصب، ضخامت ورق تابلو و ابعاد برش باید بررسی شود.

نکات مهم پیش از خرید و نصب

پیش از انتخاب فیلتر تابلویی FIL-2000 بهتر است موارد زیر بررسی شوند:

• ابعاد برش تابلو باید 177×177 میلی‌متر باشد.
• فضای کافی برای ابعاد خارجی محصول در نظر گرفته شود.
• ضخامت ورق تابلو با سیستم کلیپسی سازگار باشد.
• جهت گردش هوا در تابلو مشخص شود.
• ظرفیت فن با مسیر عبور هوا هماهنگ باشد.
• در محیط‌های پرگردوغبار، سرویس دوره‌ای انجام شود.
• از مسدود شدن شیارهای ورودی و خروجی هوا جلوگیری شود.
• وضعیت واشر آب‌بندی هنگام نصب بررسی شود.
• تعداد فیلترهای موردنیاز متناسب با حجم تابلو انتخاب شود.
• هنگام تعویض محصول، ابعاد برش تابلو با مدل جدید تطبیق داده شود.

نکته مهم در انتخاب FIL-2000

در انتخاب این محصول نباید فقط به نام FIL-2000 توجه کرد. مهم‌ترین مورد برای نصب، ابعاد برش 177×177 میلی‌متر و سپس فضای موردنیاز برای ابعاد خارجی 210×217×35 میلی‌متر است.

همچنین اگر این فیلتر در کنار فن تابلویی استفاده می‌شود، ظرفیت فن و سطح عبور هوای سیستم باید با یکدیگر هماهنگ باشند. استفاده از یک فیلتر کوچک در کنار فن با ظرفیت بالا می‌تواند مقاومت مسیر هوا را افزایش دهد و هوادهی واقعی سیستم را کاهش دهد.

قیمت و خرید فیلتر تابلویی QUICK FIL-2000 از ایستا تجهیز

برای اطلاع از قیمت فیلتر تابلویی QUICK FIL-2000، بررسی موجودی و دریافت مشاوره پیش از خرید می‌توانید با ایستا تجهیز تماس بگیرید.

پیشنهاد می‌شود هنگام استعلام، مدل FIL-2000 و ابعاد برش تابلو 177×177 میلی‌متر را اعلام کنید تا تطابق محصول با محل نصب و سیستم تهویه شما دقیق‌تر بررسی شود.
