فن ebmpapst مدل W2E250-HP06-01

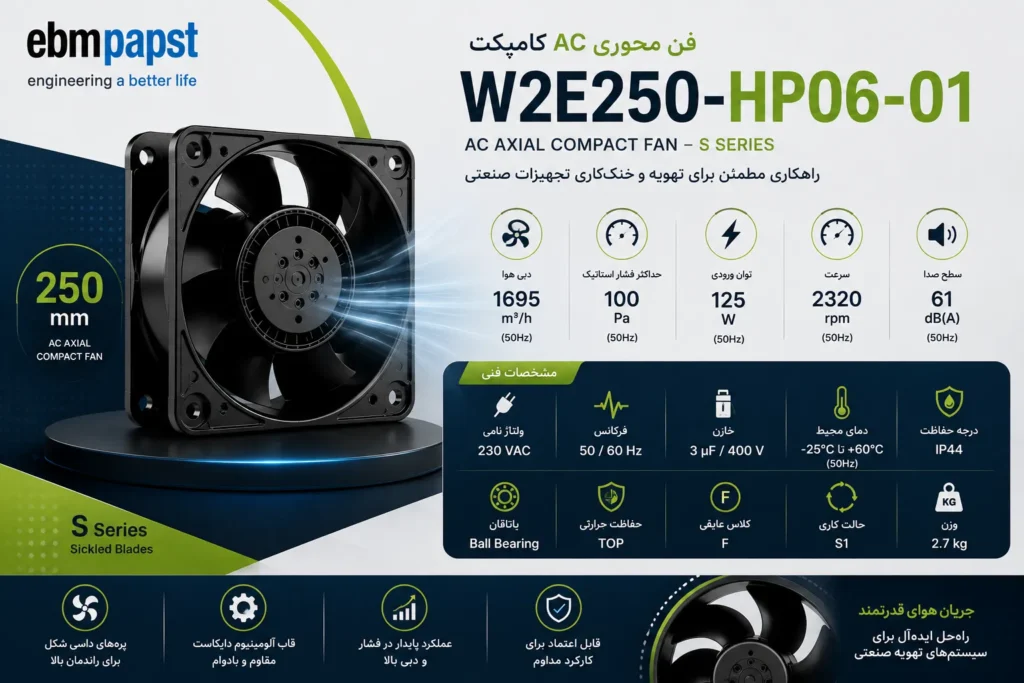

فن ebm-papst W2E250-HP06-01 یک فن محوری کامپکت AC از سری S Series است که به پره‌های داسی‌شکل مجهز شده است. این مدل برای ایجاد جریان هوای اجباری و تهویه تجهیزات طراحی شده و با موتور M2E068-CF کار می‌کند.

این فن دارای تغذیه 230VAC، موتور تک‌فاز و قابلیت عملکرد در فرکانس‌های 50 و 60 هرتز است. بسته به فرکانس کاری، سرعت، توان مصرفی، جریان، ظرفیت هوادهی و حداکثر فشار قابل ایجاد توسط فن تابلو برق صنعتی تغییر می‌کند.

از نظر ساختاری، W2E250-HP06-01 دارای 7 پره از جنس PP Plastic، قاب آلومینیوم دایکاست و یاتاقان Ball Bearing است. همچنین موتور به حفاظت حرارتی داخلی TOP مجهز شده و حالت کاری S1 برای آن در دیتاشیت اعلام شده است.

 ویژگی‌های کلیدی

• ولتاژ نامی: 230 ولت AC (تک‌فاز)
• فرکانس کاری: 50 هرتز
• توان مصرفی: 115 وات
• جریان نامی: 0.51 آمپر
• حداکثر فشار استاتیک: 120 پاسکال
• سرعت چرخش: 2450 RPM
• سطح صدا: حدود 63 دسی‌بل (A)
• موتور PSC روتور خارجی با کلاس عایقی B
• درجه حفاظت: IP44 – مقاوم در برابر گردوغبار و پاشش آب
• بلبرینگ صنعتی نوع Ball Bearing با طول عمر بالا
• ساخت آلمان با بدنه و پروانه فولادی پوشش‌دهی شده (RAL 9005)

دستورالعمل نصب و نگهداری

بررسی کامل و مطالعه دفترچه راهنما پیش از نصب
رعایت اتصال صحیح به برق 230 ولت AC با زمین حفاظتی
نصب در محل با جریان هوای آزاد و دسترسی برای سرویس
تمیزکاری دوره‌ای پروانه و شبکه حفاظتی
کنترل دوره‌ای اتصالات و سیم‌کشی

عملکرد فن در فرکانس 50 و 60 هرتز

یکی از نکات مهم در انتخاب این مدل، تفاوت عملکرد آن در فرکانس‌های مختلف است. W2E250-HP06-01 در هر دو فرکانس 50Hz و 60Hz با ولتاژ 230VAC کار می‌کند، اما مشخصات عملکردی آن در این دو حالت یکسان نیست.

عملکرد در 50 هرتز

در فرکانس 50Hz، سرعت نامی اعلام‌شده 2320rpm، توان ورودی 125W و جریان مصرفی 0.55A است. حداکثر فشار برگشتی نیز 100Pa اعلام شده است. محدوده دمای محیط در این حالت از 25- تا 60+ درجه سانتی‌گراد است.

دیتاشیت چهار نقطه اندازه‌گیری عملکرد را در 50Hz ارائه می‌کند:

• 1695m³/h در فشار 0Pa
• 1535m³/h در فشار 40Pa
• 1375m³/h در فشار 70Pa
• 1165m³/h در فشار 100Pa

در این نقاط، توان ورودی از حدود 101 تا 125 وات و سرعت از 2550 تا 2320rpm تغییر می‌کند.

عملکرد در 60 هرتز

در فرکانس 60Hz، سرعت نامی 2300rpm، توان ورودی 160W و جریان 0.71A است. حداکثر فشار برگشتی نیز به 110Pa می‌رسد. حداکثر دمای محیط در این حالت 50°C اعلام شده است.

نقاط اندازه‌گیری‌شده در 60Hz عبارت‌اند از:

• 1840m³/h در فشار 0Pa
• 1635m³/h در فشار 40Pa
• 1350m³/h در فشار 80Pa
• 1000m³/h در فشار 110Pa

در این نقاط، توان ورودی بین 134 تا 160 وات و جریان بین 0.59 تا 0.71 آمپر قرار دارد.

بنابراین اگر این فن قرار است در یک سیستم دارای فیلتر، توری، کانال یا سایر موانع جریان هوا نصب شود، انتخاب آن باید بر اساس دبی موردنیاز در فشار استاتیک واقعی سیستم انجام شود و نباید تنها به حداکثر دبی در حالت جریان آزاد توجه کرد.

طراحی پره‌های داسی‌شکل چه اهمیتی دارد؟

W2E250-HP06-01 از پره‌های Sickled Blades یا داسی‌شکل استفاده می‌کند. این ویژگی یکی از مشخصات طراحی این مدل است و آن را از بسیاری از فن‌های محوری با هندسه پره معمولی متمایز می‌کند.

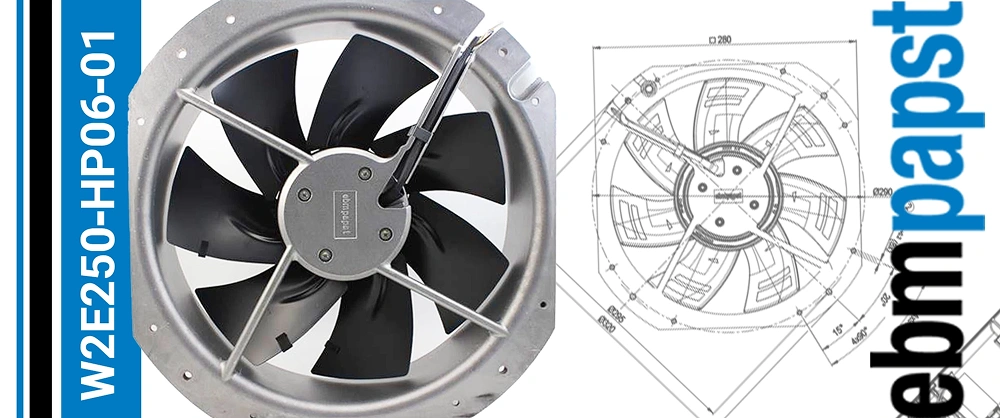

پروانه دارای 7 پره از جنس پلی‌پروپیلن (PP Plastic) است و روتور با پوشش مشکی تولید شده است. قاب نیز از آلومینیوم دایکاست ساخته شده که استحکام مکانیکی مناسبی برای نصب در تجهیزات صنعتی فراهم می‌کند.

کاربردهای فن ebm-papst W2E250-HP06-01

این مدل با توجه به ساختار AC Axial Compact Fan، ابعاد 250 میلی‌متری و ظرفیت هوادهی بالا، می‌تواند برای کاربردهایی که به گردش هوای اجباری و تهویه حجم نسبتاً زیادی از هوا نیاز دارند مورد استفاده قرار گیرد.

از کاربردهای متداول این نوع فن می‌توان به موارد زیر اشاره کرد:

• تهویه و خنک‌کاری تابلوهای برق صنعتی
• خنک‌کاری ماشین‌آلات و تجهیزات صنعتی
• تهویه محفظه‌های بزرگ تجهیزات
• خنک‌کاری تجهیزات الکتریکی و الکترونیکی
• سیستم‌های تهویه صنعتی
• گردش هوای اجباری در ماشین‌آلات
• خنک‌کاری تجهیزات تولیدکننده حرارت
• تهویه رک‌ها و محفظه‌های تجهیزات
• سیستم‌های جابه‌جایی هوای صنعتی
• تجهیزات نیازمند دبی هوای بالا

چرا فشار استاتیک در انتخاب این فن اهمیت دارد؟

دبی اعلام‌شده برای یک فن در شرایط Free Air لزوماً همان دبی‌ای نیست که در تجهیز واقعی دریافت خواهید کرد. زمانی که هوا از فیلتر، توری، کانال، دریچه یا محفظه عبور می‌کند، سیستم در برابر جریان هوا مقاومت ایجاد می‌کند.

برای همین، ebm-papst در دیتاشیت W2E250-HP06-01 منحنی عملکرد Air Flow / Pressure را در هر دو فرکانس ارائه کرده است. برای مثال در 50Hz، با افزایش فشار از صفر به 100Pa، دبی اندازه‌گیری‌شده از 1695 به 1165m³/h کاهش پیدا می‌کند. در 60Hz نیز با افزایش فشار از صفر به 110Pa، دبی از 1840 به 1000m³/h می‌رسد.

بنابراین هنگام جایگزینی یک فن یا طراحی سیستم تهویه، بهتر است ابتدا مقدار دبی و فشار موردنیاز سیستم مشخص شود و سپس نقطه کاری روی منحنی عملکرد این مدل بررسی شود.

موتور و حفاظت حرارتی

موتور این فن M2E068-CF است و از نوع تک‌فاز بوده و با 230VAC کار می‌کند. خازن موتور 3µF / 400V در دیتاشیت درج شده است.

یکی از ویژگی‌های مهم موتور، وجود Thermal Overload Protector (TOP) است که به‌صورت داخلی سیم‌کشی شده است. این حفاظت برای محافظت موتور در برابر اضافه‌بار حرارتی در نظر گرفته شده است.

حالت کاری فن S1 است؛ بنابراین این مدل برای کارکرد پیوسته طراحی شده و برای سیستم‌هایی که نیاز به تهویه مداوم دارند، از این نظر گزینه مناسبی محسوب می‌شود.

یاتاقان و دوام مکانیکی

W2E250-HP06-01 به Ball Bearing مجهز است. استفاده از بلبرینگ در مجموعه موتور برای کاربردهای صنعتی که فن باید به‌صورت مداوم کار کند، یک مشخصه مهم محسوب می‌شود.

وزن مجموعه حدود 2.7 کیلوگرم است و به همین دلیل هنگام نصب باید استحکام کافی شاسی یا محل نصب در نظر گرفته شود.

درجه حفاظت و شرایط محیطی

درجه حفاظت این مدل IP44 است؛ با این حال دیتاشیت تأکید می‌کند که درجه حفاظت به نحوه نصب و موقعیت قرارگیری فن وابسته است. بنابراین IP44 نباید به معنی مناسب بودن فن برای محیط‌هایی با تماس مستقیم و مداوم آب در نظر گرفته شود.

کلاس عایقی موتور F و کلاس محیطی رطوبت/حفاظت محیطی H0 برای محیط خشک اعلام شده است. همچنین دمای مجاز موتور برای حمل و نگهداری بین 40- تا 80+ درجه سانتی‌گراد مشخص شده است.

نکته مهم دیگر این است که حداکثر دمای محیط در حالت کاری به فرکانس وابسته است:

• 50Hz: حداکثر 60°C
• 60Hz: حداکثر 50°C

این موضوع برای نصب فن داخل تابلوها یا محفظه‌هایی که دمای داخلی بالایی دارند، اهمیت ویژه‌ای دارد.

نحوه نصب و اتصال الکتریکی

موقعیت نصب این مدل در دیتاشیت Any اعلام شده است. همچنین برای این محصول سوراخ تخلیه میعانات در نظر گرفته نشده است.

اتصال الکتریکی از طریق Terminal Strips انجام می‌شود و خازن یکپارچه نیز از طریق همین ترمینال‌ها متصل شده است. برای اتصال‌ها، دیتاشیت ترمینال‌های PE، N و L را مشخص کرده است.

کلاس حفاظتی محصول Class I است، مشروط به اینکه اتصال ارت حفاظتی توسط مشتری انجام شود. بنابراین اجرای صحیح اتصال زمین در زمان نصب اهمیت دارد.

سطح صدا و شرایط اندازه‌گیری

دیتاشیت برای W2E250-HP06-01 مقادیر صدای ورودی را نیز در نقاط مختلف عملکردی ارائه کرده است. در 50Hz، سطح فشار صوت ورودی LpAin در نقاط اندازه‌گیری حدود 61 تا 63dB(A) و سطح توان صوتی LwAin حدود 68 تا 70dB(A) است.

در 60Hz نیز سطح فشار صوت ورودی حدود 62 تا 64dB(A) و سطح توان صوتی حدود 69 تا 71dB(A) گزارش شده است. این مقادیر تحت شرایط استاندارد آزمایشگاهی اندازه‌گیری شده‌اند و سازنده اعلام می‌کند که عملکرد صوتی واقعی می‌تواند با تغییر شرایط نصب متفاوت باشد.

استانداردها و تأییدیه‌ها

طبق دیتاشیت، این محصول مطابق استاندارد EN 60335-1 و دارای نشان CE است. همچنین تأییدیه‌های CSA C22.2 No.77، EAC، CCC و UL 2111 برای آن درج شده‌اند.

این تأییدیه‌ها می‌توانند برای استفاده از فن در تجهیزات و پروژه‌هایی که الزامات استانداردی مشخص دارند، اهمیت داشته باشند.

نکات مهم پیش از خرید

قبل از خرید فن W2E250-HP06-01 بهتر است موارد زیر را با نیاز سیستم خود تطبیق دهید:

• ولتاژ تغذیه 230VAC باشد.
• فرکانس شبکه 50 یا 60Hz مشخص شود.
• فضای نصب برای فن 250mm کافی باشد.
• دبی موردنیاز مشخص شده باشد.
• فشار استاتیک سیستم محاسبه شده باشد.
• دمای واقعی محل نصب بررسی شود.
• محیط نصب با کلاس محیطی H0 سازگار باشد.
• شرایط نصب با درجه حفاظت IP44 مطابقت داشته باشد.
• اتصال ارت در نظر گرفته شود.
• منحنی عملکرد مربوط به فرکانس کاری بررسی شود.

به‌خصوص در کاربردهای صنعتی، پیشنهاد می‌شود قبل از جایگزینی فن، مدل، ولتاژ، فرکانس، ابعاد نصب، جهت جریان هوا و نقطه کاری فن قبلی با W2E250-HP06-01 مقایسه شود.
