فن ebmpapst مدل 4656N

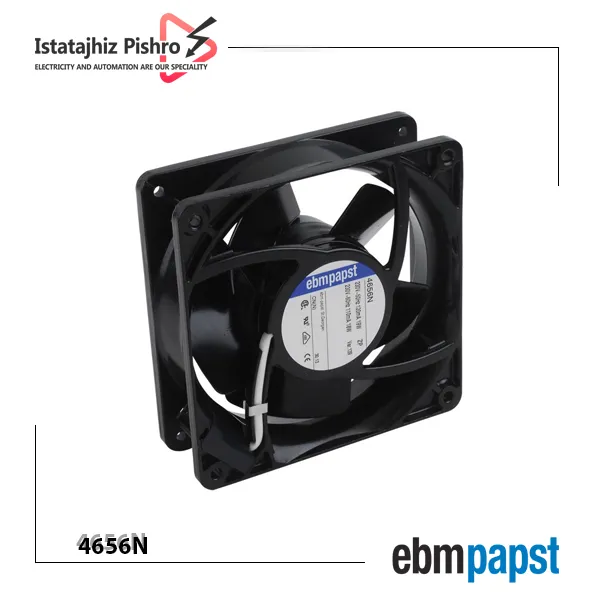

فن ebm-papst 4656 N یک فن محوری کامپکت AC برای تهویه و خنک‌کاری تجهیزات و تابلوهای مختلف است که با برق 230 ولت AC و فرکانس 50 هرتز کار می‌کند.این فن هواکش تابلو برق با ابعاد جمع‌وجور 119 × 119 × 38 میلی‌متر، سرعت نامی 2650 دور بر دقیقه و توان مصرفی 19 وات، برای کاربردهایی طراحی شده است که در آن‌ها ایجاد جریان هوای مناسب در فضای محدود اهمیت دارد.

این فن از نوع Axial است؛ بنابراین هوا در راستای محور چرخش پروانه جابه‌جا می‌شود و برای ایجاد جریان هوای مستقیم در محفظه‌ها و تجهیزات گزینه مناسبی محسوب می‌شود. حداکثر دبی هوای اعلام‌شده برای این مدل 160 مترمکعب بر ساعت است و سطح فشار صوتی آن 47 dB(A) اعلام شده است.

ویژگی‌ها و مزایای کلیدی مدل 4656N

• بدنه و پروانه تمام‌فلزی با استحکام بالا.
• صدای پایین به دلیل طراحی آیرودینامیکی تیغه‌ها.
• سرعت چرخش 2650 دور بر دقیقه برای جابجایی مؤثر هوا.
• طول عمر بالا و قابلیت کار 24 ساعته در محیط‌های صنعتی.
• ابعاد استاندارد برای جایگزینی آسان در تابلوهای برق موجود.
• مناسب برای استفاده با فیلترهای تابلویی جهت جلوگیری از گرد و غبار.

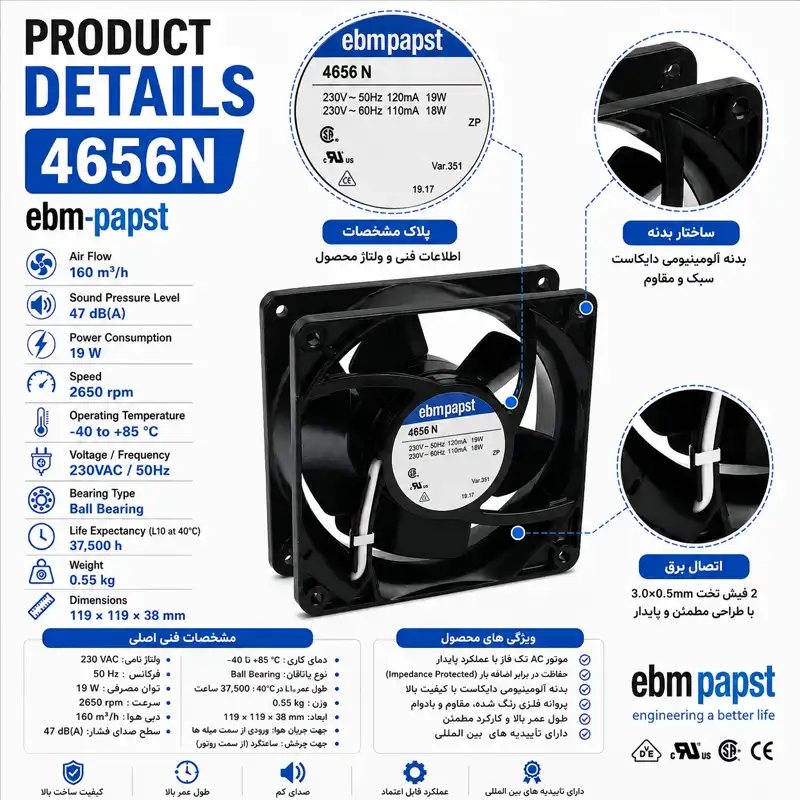

مشخصات فنی فن ebm-papst 4656 N

• برند: ebm-papst
• مدل: 4656 N
• نوع فن: AC Axial Compact Fan
• ولتاژ نامی: 230 VAC
• فرکانس: 50 Hz
• فاز: تک‌فاز (1~)
• سرعت نامی: 2650 rpm
• توان مصرفی: 19 W
• دبی هوای نامی: 160 m³/h
• ابعاد: 119 × 119 × 38 mm
• وزن: 0.550 kg
• نوع یاتاقان: Ball Bearing
• جهت چرخش: ساعت‌گرد، در نمای روبه‌رو به سمت روتور
• جهت جریان هوا: Intake over struts
• جنس پروانه: ورق فولادی با پوشش رنگ مشکی
• جنس قاب: آلومینیوم دایکاست
• محافظت موتور: Impedance Protection
• دمای کاری: از 40- تا 85+ درجه سانتی‌گراد
• سطح فشار صوتی: 47 dB(A)
• طول عمر L10 در 40°C: حدود 37,500 ساعت

طراحی و ساختار فن 4656 N

یکی از ویژگی‌های مهم این مدل، استفاده از قاب آلومینیومی دایکاست (Die-cast Aluminum) است که ضمن ایجاد استحکام مکانیکی مناسب، برای نصب در تجهیزات صنعتی و محفظه‌های مختلف مناسب است. پروانه فن نیز از ورق فولادی با پوشش مشکی ساخته شده است.

در بخش مکانیکی، این فن به Ball Bearing مجهز شده است. استفاده از بلبرینگ در ساختار فن به کارکرد پایدار مجموعه چرخان کمک می‌کند و دیتاشیت برای این مدل عمر L10 معادل 37,500 ساعت در دمای 40 درجه سانتی‌گراد را اعلام کرده است. در حداکثر دمای کاری، مقدار عمر L10 به 15,000 ساعت می‌رسد؛ بنابراین دمای محیط نصب یکی از عوامل مهم در طول عمر واقعی فن خواهد بود.

عملکرد و ظرفیت هوادهی فن

فن 4656 N با سرعت 2650 دور بر دقیقه کار می‌کند و در شرایط اعلام‌شده در دیتاشیت، توانایی ایجاد حداکثر جریان هوای 160 m³/h را دارد. این مقدار برای خنک‌کاری بسیاری از محفظه‌ها و تجهیزات الکتریکی و الکترونیکی مناسب است، اما در انتخاب نهایی باید مقاومت مسیر هوا، فیلتر، توری محافظ، کانال و فشار استاتیک سیستم نیز در نظر گرفته شود.

دیتاشیت همچنین منحنی عملکرد هوا (Air Performance Curve) این مدل را ارائه کرده است؛ بنابراین برای انتخاب دقیق‌تر در یک سیستم تهویه، بهتر است نقطه کاری واقعی سیستم با منحنی عملکرد فن مقایسه شود و صرفاً بر اساس عدد دبی هوای آزاد تصمیم‌گیری نشود.

کاربردهای فن ebm-papst 4656 N

فن 4656 N به دلیل ابعاد استاندارد، ساختار کامپکت، تغذیه 230VAC و جریان هوای مناسب، می‌تواند در تجهیزاتی که نیاز به تهویه اجباری و دفع حرارت دارند مورد استفاده قرار گیرد. کاربرد دقیق آن به شرایط نصب، میزان گرمای تولیدشده و مقاومت مسیر هوا بستگی دارد.

از جمله کاربردهای متداول این نوع فن می‌توان به موارد زیر اشاره کرد:

• خنک‌کاری تابلوهای برق و کنترل
• تهویه محفظه تجهیزات الکتریکی و الکترونیکی
• خنک‌کاری منابع تغذیه و تجهیزات صنعتی
• تهویه رک‌ها و محفظه‌های تجهیزات
• خنک‌کاری ماشین‌آلات و تجهیزات اتوماسیون صنعتی
• تهویه تجهیزات مخابراتی و الکترونیکی
• خنک‌کاری تجهیزات اندازه‌گیری و کنترلی
• ایجاد گردش هوای اجباری در محفظه‌های صنعتی
• سیستم‌های تهویه تجهیزات با فضای نصب محدود

برای کاربردهای صنعتی، ابعاد 119×119×38 میلی‌متر باعث می‌شود این مدل برای فضاهایی که امکان استفاده از فن‌های بزرگ‌تر وجود ندارد، گزینه مناسبی باشد.

نکات مهم پیش از انتخاب و خرید فن 4656 N

پیش از خرید این فن بهتر است چند پارامتر اصلی سیستم بررسی شود. مهم‌ترین مورد، ولتاژ تغذیه است؛ زیرا مدل 4656 N طبق دیتاشیت برای 230VAC، 50Hz و تک‌فاز طراحی شده است. بنابراین باید ولتاژ و فرکانس شبکه یا مدار تغذیه با مشخصات فن مطابقت داشته باشد.

همچنین باید فضای نصب را از نظر ابعاد بررسی کرد. ابعاد فن 119 × 119 × 38 میلی‌متر است و علاوه بر فضای خود فن، باید فضای کافی برای کابل‌کشی، اتصال، گردش هوا و سرویس احتمالی نیز در نظر گرفته شود.

دمای محیط نیز اهمیت زیادی دارد. دیتاشیت محدوده دمای محیط 40- تا 85+ درجه سانتی‌گراد را اعلام کرده است؛ با این حال افزایش دمای کاری می‌تواند روی عمر مفید فن تأثیر بگذارد و مقدار عمر L10 اعلام‌شده در 40°C با مقدار آن در حداکثر دما تفاوت قابل توجهی دارد.
از طرف دیگر، اگر فن در مسیر دارای فیلتر، توری، کانال یا موانع جریان هوا نصب می‌شود، باید منحنی عملکرد آن بررسی شود؛ زیرا دبی 160 m³/h به‌تنهایی بیانگر عملکرد فن در تمام شرایط کاری نیست. دیتاشیت برای این مدل منحنی عملکرد هوا ارائه کرده است.

نحوه اتصال و حفاظت موتور

این مدل دارای دو عدد Flat Plug با ابعاد 3.0 × 0.5 میلی‌متر است و قاب آن به لَگ‌های اتصال زمین با رزوه‌های M4 و UNC مجهز شده است. در هنگام نصب، نوع اتصال الکتریکی و اتصال صحیح ارت باید مطابق مشخصات تجهیز و الزامات ایمنی سیستم انجام شود.

موتور این فن دارای Impedance Protection برای حفاظت در برابر اضافه‌بار است. این ویژگی به حفاظت موتور در برابر شرایط اضافه‌بار کمک می‌کند، اما همچنان باید اتصال الکتریکی و شرایط کاری فن مطابق مشخصات سازنده انجام شود.

طول عمر، دوام و استانداردهای کیفی

فن 4656N با مدت زمان کارکرد 37500 ساعت در دمای 40 درجه سانتی‌گراد و رعایت استانداردهای بین‌المللی VDE، CSA، UL و CE، نشان می‌دهد که برای محیط‌های پرچالش صنعتی ساخته شده است. طراحی بدنه و تیغه‌های فلزی، مقاومت بالایی در برابر ارتعاش، ضربه و شرایط محیطی سخت فراهم می‌کند.

نکات نصب و نگهداری

نصب روی ریل‌های مناسب یا با پیچ‌های استحکام بالا انجام شود.
فن را در نزدیکی منابع رطوبت یا روغن قرار ندهید.
برای حداکثر طول عمر، هر ۶ ماه یکبار گرد و غبار تیغه‌ها و شبکه فن را تمیز کنید.
از ولتاژ تغذیه مطابق دیتاشیت استفاده کنید و از نوسانات شدید برق جلوگیری کنید.

چرا انتخاب صحیح فن اهمیت دارد؟

انتخاب فن صرفاً بر اساس ابعاد یا دبی هوای اسمی انجام نمی‌شود. برای دستیابی به خنک‌کاری مناسب باید مقدار گرمای تولیدشده توسط تجهیزات، حجم محفظه، دمای محیط، مسیر ورود و خروج هوا و مقاومت اجزایی مانند فیلتر و توری در نظر گرفته شود.

برای مثال، در یک تابلو برق ممکن است دبی هوای آزاد یک فن مناسب به نظر برسد، اما نصب فیلتر یا وجود مسیر باریک خروجی باعث کاهش جریان واقعی هوا شود. به همین دلیل برای کاربردهای حساس، بررسی منحنی Air Performance و تطبیق نقطه کاری سیستم با مشخصات فن اهمیت دارد. دیتاشیت 4656 N نیز منحنی عملکرد هوا را برای بررسی رفتار فن ارائه کرده است.

همچنین در کاربردهای مداوم، دمای محیط و شرایط حرارتی نصب اهمیت ویژه‌ای دارند؛ زیرا طول عمر اعلام‌شده فن با دمای کاری تغییر می‌کند. بنابراین اگر فن قرار است در محفظه‌ای با دمای بالا یا در شرایط کاری پیوسته نصب شود، این موضوع باید هنگام انتخاب مدل در نظر گرفته شود.
