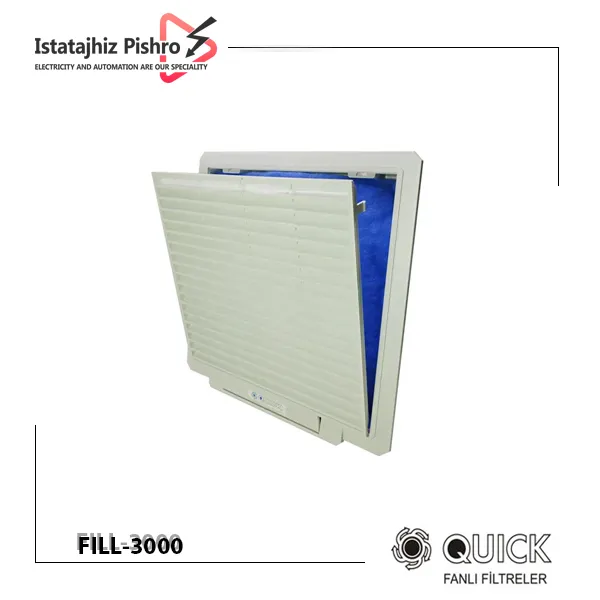

فیلتر تابلویی FIL-3000

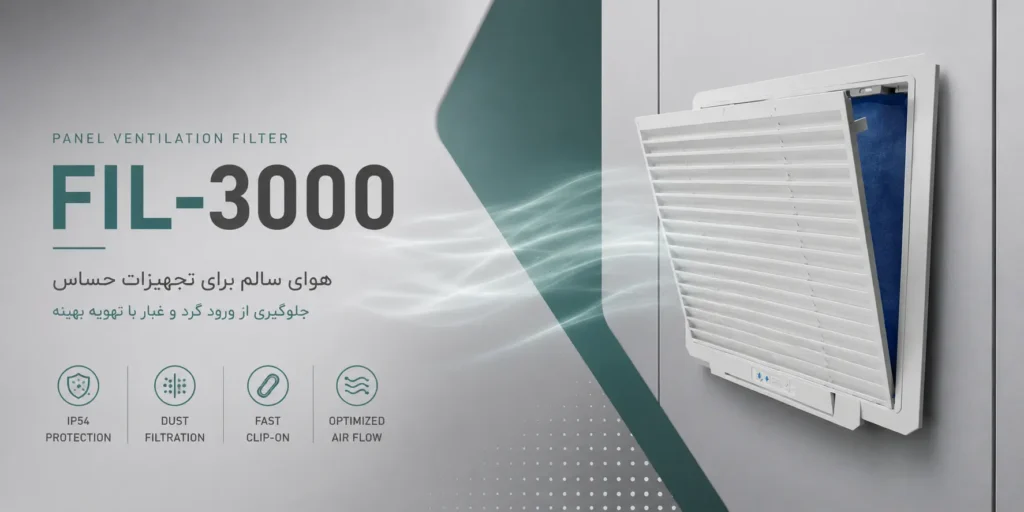

فیلتر تابلویی QUICK FIL-3000 یکی از مدل‌های بزرگ سری FIL است که برای استفاده در تابلوهای برق صنعتی، کابین‌های الکتریکی و محفظه‌هایی که به گردش هوای مناسب نیاز دارند، طراحی شده است. این محصول مسیر عبور هوا را فراهم می‌کند و هم‌زمان به کاهش ورود گردوغبار و آلودگی‌های محیطی به داخل تابلو کمک می‌کند.

به دلیل ابعاد بزرگ‌تر، مدل FIL-3000 از برند Quick سطح بیشتری برای عبور هوا در اختیار سیستم تهویه قرار می‌دهد و می‌تواند در کنار فن‌های تابلویی یا سیستم‌های تهویه با ظرفیت بالاتر استفاده شود. طراحی ظاهری کم‌برجستگی، بدنه مقاوم و سیستم نصب کلیپسی نیز از ویژگی‌های این مدل هستند.

مشخصات فنی فیلتر تابلویی QUICK FIL-3000

• برند: QUICK
• مدل: FIL-3000
• نوع محصول: فیلتر تهویه تابلو برق
• درجه حفاظت از سمت تابلو: IP54
• ابعاد خارجی: 332×339×35 میلی‌متر
• ابعاد برش تابلو: 291×291 میلی‌متر
• دمای کاری: 10- تا 70+ درجه سانتی‌گراد
• جنس بدنه: ABS
• استاندارد مقاومت در برابر شعله: UL94 V-0
• واشر آب‌بندی: پلی‌یورتان
• نوع نصب: Fast Clip-on / کلیپسی
• وزن تقریبی: 0.88 کیلوگرم
• رنگ‌های قابل ارائه: RAL 7032، RAL 7035، RAL 9001 و Silver
• تأییدیه: CE

کاربردهای فیلتر تابلویی QUICK FIL-3000

فیلتر FIL-3000 برای تابلوها و محفظه‌های صنعتی بزرگ‌تر که نیازمند گردش هوای مؤثر هستند، گزینه مناسبی است. ابعاد بزرگ این مدل باعث می‌شود برای سیستم‌هایی که از فن‌های با ظرفیت هوادهی بالاتر استفاده می‌کنند، انتخاب مناسب‌تری نسبت به مدل‌های کوچک‌تر سری FIL باشد.

از کاربردهای این محصول می‌توان به موارد زیر اشاره کرد:

• تابلوهای برق صنعتی بزرگ
• تابلوهای قدرت
• تابلوهای کنترل و اتوماسیون
• تابلوهای دارای اینورتر و درایو
• کابین‌های تجهیزات صنعتی
• محفظه‌های الکتریکی ماشین‌آلات
• سیستم‌های تهویه تابلو
• رک و کابین‌های صنعتی
• ورودی و خروجی هوای تابلو
• استفاده در کنار فن‌های تابلویی با ظرفیت بالا

جالب است که در اطلاعات منتشرشده برای محصولات سری QUICK نیز استفاده از FIL-3000 برای بهبود مسیر ورود هوا در برخی سیستم‌های تهویه بزرگ‌تر توصیه شده است.

ویژگی‌های دریچه فن FIL-3000

این محصول دارای بدنه ای از مواد ABS است که ضد اشتعال و مطابق با استاندارد UL94 V0 هستند. این دریچه هوا ضد ضربه بوده و مقاومت مکانیکی زیادی دارد. رنگ فیلتر تابلویی FIL-3000 با استاندارد RAL 7035 همخوانی دارد.
این محصول به دلیل داشتن یک گیره قفل کننده نیازی به پیچ ندارد و نصب آن سریع و راحت است. این فیلتر تابلویی با استفاده از نوار پلی ارتان در قسمت داخلی آب‌بندی شده است و درجه حفاظت IP54 را دارد. مواد الیافی درون این دریچه هوا قابل تعویض هستند و در برابر رطوبت و گرد و خاک کیفیت بالایی دارند. آیا امکان نصب فن کوچک‌تر در این دریچه هوا هست؟ فیلتر تابلویی FIL-3000 با استفاده از واسط‌هایی که در محصولات شرکت QUICK موجود هستند می‌تواند به فن‌های چشمی و مربعی کوچک‌تر از سایز این فیلتر متصل شود.

چرا انتخاب ابعاد مناسب فیلتر اهمیت دارد؟

در سیستم تهویه تابلو، ظرفیت فن به‌تنهایی تعیین‌کننده عملکرد نیست. اگر سطح عبور هوای فیلتر کوچک‌تر از نیاز سیستم باشد، مقاومت مسیر افزایش پیدا می‌کند و حجم هوای واقعی عبوری ممکن است کاهش یابد.

مدل FIL-3000 با ابعاد بزرگ‌تر، سطح ورودی یا خروجی وسیع‌تری فراهم می‌کند. به همین دلیل، برای تابلوهایی که حجم بیشتری از هوا باید در آن‌ها جابه‌جا شود، می‌تواند انتخاب مناسب‌تری باشد.

البته عملکرد نهایی سیستم همچنان به عواملی مانند نوع فن، مسیر گردش هوا، میزان آلودگی محیط و وضعیت فیلتر وابسته است.

بدنه مقاوم ABS UL94 V-0

بدنه QUICK FIL-3000 از ABS با استاندارد UL94 V-0 ساخته شده است. این استاندارد به رفتار ماده در برابر شعله مربوط می‌شود و برای تجهیزات مورد استفاده در تابلوهای برق اهمیت دارد.

ساختار مقاوم بدنه و طراحی شبکه‌ای محصول نیز علاوه بر ایجاد مسیر عبور هوا، از بخش داخلی در برابر تماس و آسیب‌های احتمالی محافظت می‌کند.

نصب سریع با سیستم Fast Clip-on

این مدل از سیستم Fast Clip-on استفاده می‌کند که امکان نصب سریع روی برش استاندارد تابلو را فراهم می‌سازد. طراحی کلیپسی باعث می‌شود در بسیاری از کاربردها نیازی به استفاده از پیچ اضافی برای نصب وجود نداشته باشد.

طبق اطلاعات منتشرشده برای سری FIL، این سیستم برای پنل‌هایی با ضخامت حدود 1.2 تا 2.4 میلی‌متر طراحی شده است. بنابراین بهتر است پیش از نصب، ضخامت ورق تابلو بررسی شود.

نکات مهم پیش از خرید و نصب

پیش از انتخاب QUICK FIL-3000 بهتر است موارد زیر بررسی شوند:

• ابعاد برش تابلو باید 291×291 میلی‌متر باشد.
• فضای کافی برای ابعاد خارجی 332×339×35 میلی‌متر وجود داشته باشد.
• ضخامت ورق تابلو با سیستم کلیپسی سازگار باشد.
• ظرفیت فن با سطح عبور هوای فیلتر هماهنگ باشد.
• مسیر ورود و خروج هوا مسدود نباشد.
• جهت گردش هوا در تابلو به‌درستی طراحی شود.
• واشر آب‌بندی هنگام نصب به‌درستی در جای خود قرار گیرد.
• در محیط‌های پرگردوغبار، فیلتر به‌صورت دوره‌ای بازدید شود.
• از تجمع آلودگی روی بخش فیلتراسیون جلوگیری شود.
• هنگام جایگزینی، ابعاد برش مدل قبلی با FIL-3000 مقایسه شود.

نکته مهم در انتخاب FIL-3000

مهم‌ترین مشخصه نصب این محصول، ابعاد برش 291×291 میلی‌متر است. بنابراین قبل از خرید باید محل نصب روی تابلو به‌دقت اندازه‌گیری شود.

همچنین استفاده از فیلتر بزرگ‌تر لزوماً به معنی افزایش خودکار هوادهی نیست؛ ظرفیت نهایی سیستم به هماهنگی بین فن، فیلتر، مسیر ورود هوا و مسیر خروج هوا بستگی دارد. تجمع گردوغبار روی فیلتر نیز می‌تواند افت فشار ایجاد کرده و جریان هوای واقعی را کاهش دهد.

قیمت و خرید فیلتر تابلویی QUICK FIL-3000 از ایستا تجهیز

برای اطلاع از قیمت فیلتر تابلویی QUICK FIL-3000، بررسی موجودی و دریافت مشاوره فنی پیش از خرید می‌توانید با کارشناسان ایستا تجهیز تماس بگیرید.

مزایای خرید از ایستاتجهیز:

• تضمین کیفیت و اصالت کالا
• ارائه مشاوره تخصصی پیش از خرید
• ارسال سریع به سراسر کشور
• پشتیبانی فنی و راهنمای نصب حتی پس از خرید

آدرس ایستا تجهیز: تهران، میدان امام خمینی، خیابان لاله‌زار جنوبی، مجتمع تجاری فراز لاله‌زار، طبقه اول، واحد 62

شماره‌ تماس: 09028137383 | 02133988303 | 02133988304

پیش از ثبت سفارش بهتر است مدل دقیق FIL-3000 و ابعاد برش تابلو 291×291 میلی‌متر را بررسی کنید تا محصول انتخابی با محل نصب و سیستم تهویه تابلو سازگاری کامل داشته باشد.
