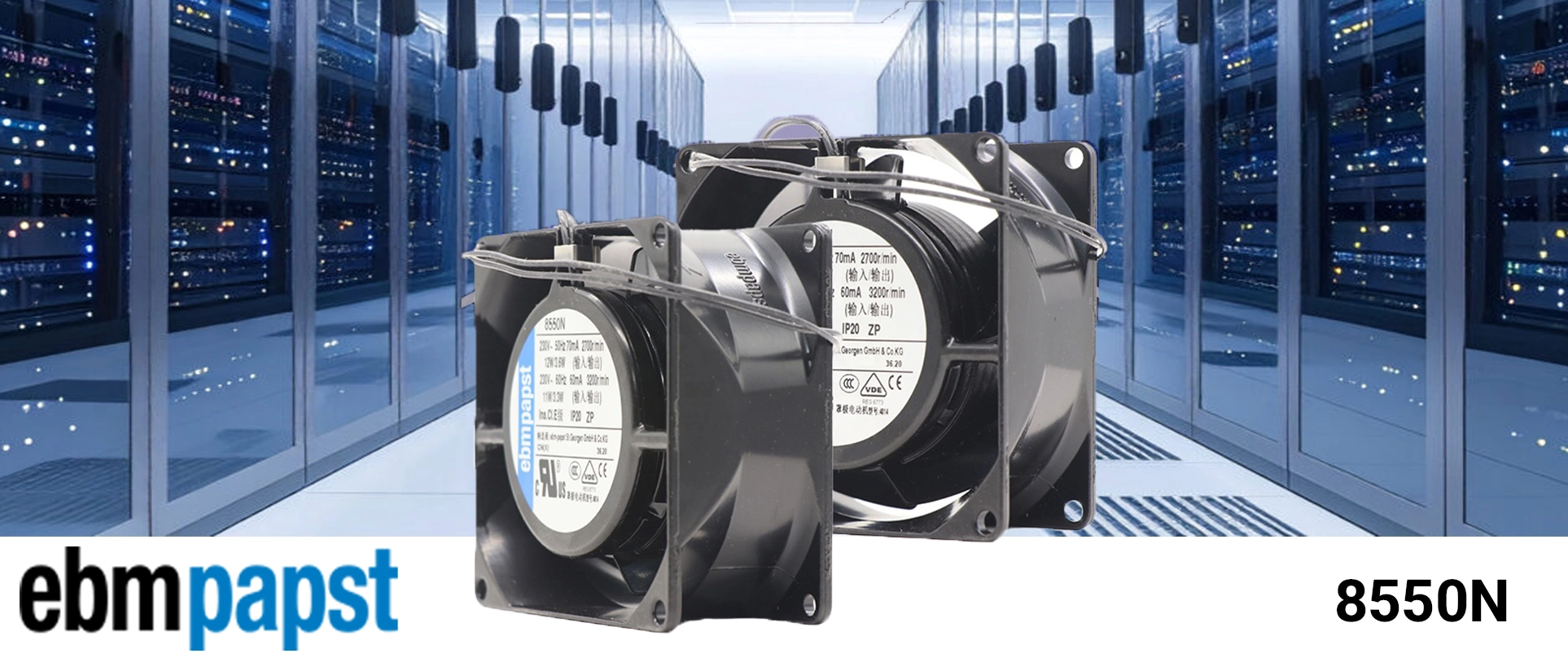

فن صنعتی EBM Papst مدل 8550 A

فن ebm-papst 8550N یک فن محوری کامپکت AC است که برای تهویه و خنک‌کاری تجهیزات الکتریکی، الکترونیکی و صنعتی طراحی شده است. این فیلتر تابلو برق با برق 230VAC تک‌فاز و فرکانس 50Hz کار می‌کند و در سرعت نامی 2700rpm، دبی هوای حدود 50m³/h را فراهم می‌کند.

ابعاد 80×80×38 میلی‌متر باعث شده این فن برای نصب در محفظه‌ها و تجهیزاتی که فضای محدودی دارند گزینه مناسبی باشد. بدنه از آلومینیوم دایکاست و پروانه از ورق فولادی با پوشش مشکی ساخته شده است. همچنین استفاده از یاتاقان Sintec Sleeve Bearing و حفاظت موتور در برابر اضافه‌بار، آن را برای کاربردهای مختلف تهویه تجهیزات مناسب می‌کند.

مشخصات فنی فن ebm-papst 8550N

کاربردهای فن ebm-papst 8550N

فن 8550N برای تجهیزاتی مناسب است که برای دفع گرما و جلوگیری از افزایش دمای قطعات داخلی به جریان هوای مداوم نیاز دارند. ابعاد کوچک این مدل امکان نصب آن را در بسیاری از محفظه‌ها و تجهیزات صنعتی و الکترونیکی فراهم می‌کند.

مهم‌ترین کاربردهای این فن عبارت‌اند از:

• خنک‌کاری تابلوهای برق و کنترل
• تهویه محفظه تجهیزات الکتریکی
• خنک‌کاری تجهیزات الکترونیکی
• تابلوهای اتوماسیون صنعتی
• منابع تغذیه
• تجهیزات مخابراتی
• رک‌ها و محفظه‌های الکترونیکی
• سیستم‌های کنترل صنعتی
• ماشین‌آلات و تجهیزات صنعتی
• تجهیزات OEM و دستگاه‌های کامپکت

جهت جریان هوای این مدل Exhaust over struts است؛ بنابراین هنگام نصب باید جهت ورود و خروج هوا با طراحی سیستم مطابقت داشته باشد.

طراحی و ساختار فن 8550N

در ساختار این فن از پروانه فولادی رنگ‌شده و بدنه آلومینیوم دایکاست استفاده شده است. وزن فن حدود 490 گرم است و ابعاد 80×80×38 میلی‌متر، آن را در گروه فن‌های کامپکت قرار می‌دهد.

بدنه فلزی برای استفاده در تجهیزات صنعتی استحکام مناسبی ایجاد می‌کند و پروانه فولادی نیز ساختار مقاومی در برابر شرایط کاری معمول تجهیزات صنعتی فراهم می‌کند.

عملکرد و ظرفیت هوادهی

فن 8550N در سرعت نامی 2700 دور بر دقیقه کار می‌کند و دبی هوای اسمی آن 50m³/h است. سطح فشار صوتی این مدل نیز تنها 30dB(A) اعلام شده که برای یک فن صنعتی کامپکت، سطح صدای نسبتاً پایینی محسوب می‌شود.

با این حال، مقدار 50m³/h مربوط به شرایط مشخص عملکرد فن است. اگر فن در مسیر دارای فیلتر، توری، دریچه یا کانال نصب شود، مقاومت هوا افزایش پیدا کرده و دبی واقعی کاهش می‌یابد.

به همین دلیل در کاربردهای حساس، بهتر است منحنی Air Performance موجود در دیتاشیت با شرایط واقعی سیستم مقایسه شود. دیتاشیت 8550N منحنی فشار و دبی فن را برای همین منظور ارائه کرده است.

یاتاقان Sintec Sleeve Bearing

مدل 8550N از Sintec Sleeve Bearing استفاده می‌کند. این نوع یاتاقان در بسیاری از فن‌های کامپکت برای ایجاد عملکرد پایدار و اقتصادی مورد استفاده قرار می‌گیرد.

عمر L10 اعلام‌شده برای این فن در دمای 40°C حدود 52,500 ساعت است و در حداکثر دمای کاری به حدود 25,000 ساعت می‌رسد. بنابراین دمای محیط و شرایط تهویه اطراف فن، تأثیر مستقیمی بر طول عمر مورد انتظار آن دارند.

محدوده دمای کاری و طول عمر

فن 8550N از برند Ebmpapst برای کار در محدوده دمای محیط 10- تا 70+ درجه سانتی‌گراد طراحی شده است. این محدوده دمایی امکان استفاده از فن را در بسیاری از تجهیزات صنعتی و الکتریکی فراهم می‌کند.

البته حداکثر دمای مجاز به معنی حفظ طول عمر یکسان در تمام دماها نیست. طبق دیتاشیت، عمر L10 از 52,500 ساعت در 40°C به حدود 25,000 ساعت در حداکثر دمای کاری کاهش می‌یابد.

جهت جریان هوا و چرخش فن

جهت جریان هوا در 8550N به صورت Exhaust over struts است و جهت چرخش پروانه، هنگام مشاهده به سمت روتور، Clockwise یا ساعتگرد اعلام شده است.

این مشخصه هنگام جایگزینی فن بسیار مهم است. اگر فن جدید از نظر جهت جریان با فن قبلی متفاوت باشد، ممکن است با وجود یکسان بودن ابعاد و ولتاژ، عملکرد خنک‌کاری سیستم کاهش پیدا کند.

حفاظت موتور و اتصال الکتریکی

موتور فن 8550N دارای Impedance Protection برای محافظت در برابر اضافه‌بار است. اتصال فن از طریق کابل دو رشته AWG 20 انجام می‌شود و برای اتصال ارت نیز محل اتصال M4×8 در نظر گرفته شده است.

در زمان نصب، رعایت اتصال صحیح سیم‌ها و ارت بدنه اهمیت دارد؛ به‌خصوص زمانی که فن در داخل تابلو برق یا محفظه فلزی نصب می‌شود.

نکات مهم پیش از خرید فن 8550N

پیش از خرید این مدل بهتر است موارد زیر را بررسی کنید:

• ولتاژ سیستم 230VAC باشد.
• فرکانس برق 50Hz باشد.
• فضای نصب برای ابعاد 80×80×38mm مناسب باشد.
• دبی موردنیاز با ظرفیت 50m³/h تطبیق داده شود.
• جهت جریان هوا با سیستم هماهنگ باشد.
• نوع یاتاقان Sintec Sleeve Bearing مورد تأیید پروژه باشد.
• دمای محیط در محدوده -10 تا +70°C باشد.
• نوع کابل و اتصال ارت با شرایط نصب سازگار باشد.

نکته تخصصی هنگام جایگزینی فن

اگر 8550N را برای جایگزینی فن قدیمی خریداری می‌کنید، صرفاً یکسان بودن ابعاد 80×80×38mm کافی نیست. بهتر است ولتاژ، فرکانس، دبی، سرعت، جهت جریان هوا، نوع یاتاقان و نحوه اتصال فن قبلی با مدل 8550N مقایسه شود.

همچنین اگر سیستم دارای فیلتر یا کانال است، بهتر است نقطه کاری فن روی منحنی عملکرد بررسی شود؛ زیرا دبی اسمی 50m³/h در شرایط بدون مقاومت مسیر به دست می‌آید.

نگهداری و افزایش عمر فن

برای افزایش طول عمر 8550N، مسیر مکش و خروجی هوا باید تمیز و آزاد نگه داشته شود. تجمع گردوغبار روی پروانه یا مسیر عبور هوا می‌تواند باعث کاهش جریان هوا و افزایش دمای کاری فن شود.

در سرویس‌های دوره‌ای بهتر است صدای غیرعادی، لرزش، کاهش جریان هوا و افزایش دمای موتور بررسی شود. تمیز نگه داشتن مسیر هوا به‌خصوص در تجهیزاتی که به‌صورت مداوم کار می‌کنند، اهمیت زیادی دارد.

با توجه به عمر L10 اعلام‌شده، کنترل دمای محل نصب نیز اهمیت دارد؛ زیرا عمر فن در دمای 40°C حدود 52,500 ساعت و در حداکثر دمای کاری حدود 25,000 ساعت اعلام شده است.

تفاوت 8550N با فن‌های مشابه

هنگام مقایسه 8550N با سایر فن‌های ebm-papst، فقط به ابعاد توجه نکنید. حتی فن‌هایی با اندازه مشابه می‌توانند از نظر ولتاژ، دبی، سرعت، نوع یاتاقان، جهت جریان و شرایط دمایی متفاوت باشند.

مدل 8550N مشخصاً دارای 230VAC، 50Hz، سرعت 2700rpm، دبی 50m³/h و یاتاقان Sintec Sleeve است. بنابراین برای جایگزینی یک فن دیگر باید تمام این پارامترها با نیاز تجهیز مطابقت داده شوند.

قیمت و خرید فن ebm-papst 8550N از ایستا تجهیز

برای اطلاع از قیمت روز و موجودی فن محوری ebm-papst 8550N می‌توانید با کارشناسان ایستا تجهیز تماس بگیرید. هنگام استعلام بهتر است کد کامل 8550N یا شماره فنی 9274014208 را اعلام کنید تا مدل دقیق محصول از نظر مشخصات فنی و موجودی بررسی شود.

آدرس ایستا تجهیز: تهران، میدان امام خمینی، خیابان لاله‌زار جنوبی، مجتمع تجاری فراز لاله‌زار، طبقه اول، واحد 62

تلفن: 02133988303 | 02133988304 | 09028137383

برای خرید مطمئن، پیش از سفارش ولتاژ 230VAC، فرکانس 50Hz، ابعاد 80×80×38mm، دبی 50m³/h، نوع یاتاقان Sintec Sleeve، جهت جریان هوا و شرایط دمایی محل نصب را با نیاز واقعی تجهیز تطبیق دهید. این بررسی به‌خصوص هنگام جایگزینی فن قدیمی، احتمال انتخاب مدل نامناسب را کاهش می‌دهد.
