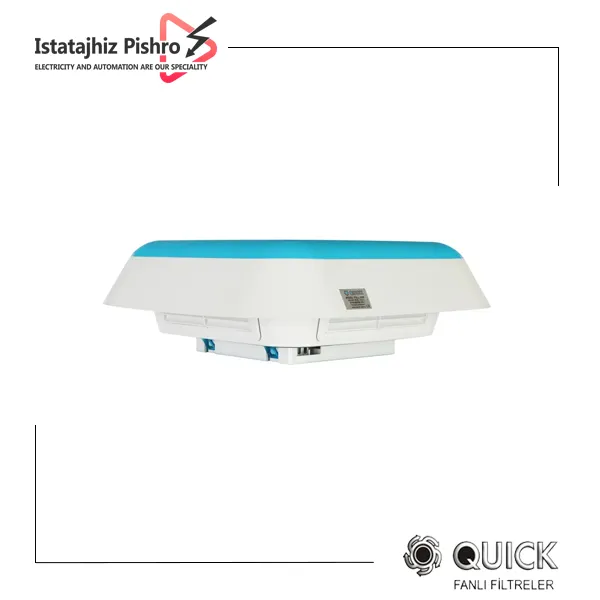

فیلتر فن سقفی FULL1250

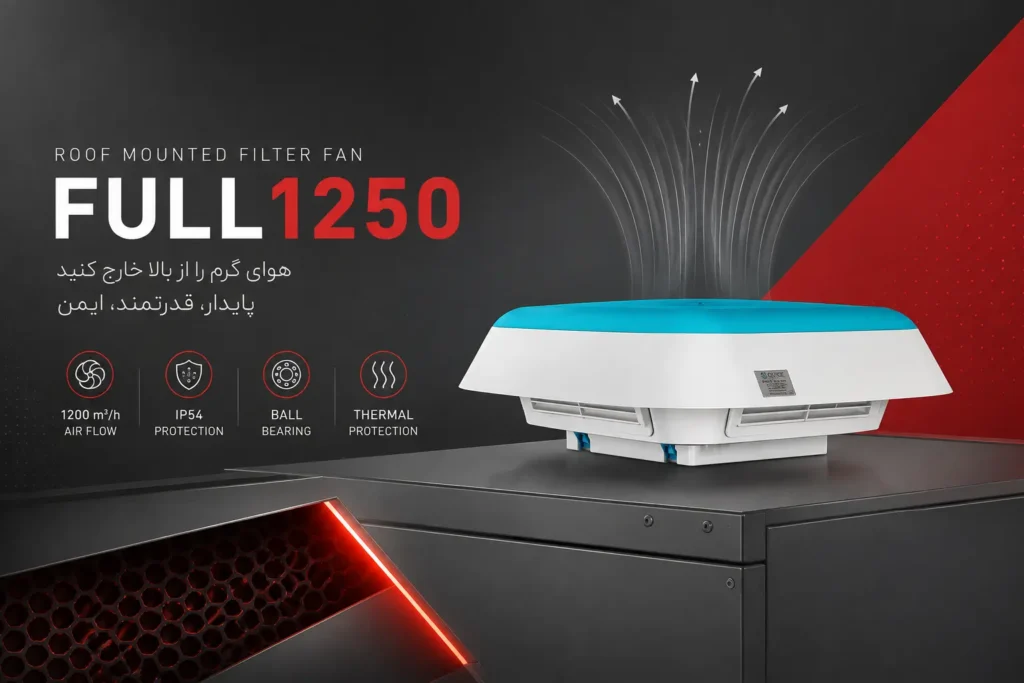

فیلتر فن سقفی QUICK FULL 1250 IP54 یک سیستم تهویه سقفی برای تابلوهای برق، کابین‌های صنعتی و محفظه‌های الکتریکی است که به خروج هوای گرم از فضای داخلی تابلو کمک می‌کند. نصب این محصول روی سقف تابلو باعث می‌شود هوای گرم که به‌طور طبیعی به سمت بالا حرکت می‌کند، از قسمت بالایی محفظه تخلیه شود و گردش هوای مؤثرتری در داخل تابلو شکل بگیرد.

این مدل فیلتر تابلویی از سری FULL برای کاربردهایی مناسب است که نصب فن روی بدنه جانبی یا جلویی تابلو محدودیت دارد یا ظرفیت فن‌های معمولی برای تهویه تابلو کافی نیست. سری FULL از فن‌های سقفی QUICK تشکیل شده و مدل FULL 1250 یکی از مدل‌های با ظرفیت هوادهی بالاتر این سری محسوب می‌شود.

مشخصات فنی فن سقفی QUICK FULL 1250

• برند: QUICK
• مدل: FULL 1250
• نوع محصول: فیلتر فن سقفی / Roof Fan
• هوادهی با فیلتر: 1200 مترمکعب بر ساعت
• ولتاژ نامی: 230V AC
• فرکانس کاری: 50/60Hz
• ابعاد خارجی: 400×400×120 میلی‌متر
• توان مصرفی: 155 وات
• جریان نامی: 0.68 آمپر
• نوع حفاظت: Thermal Protection / حفاظت حرارتی
• نوع اتصال برق: ترمینال سه‌پل
• دوره کاری: 100٪
• دمای کاری: 10- تا 70+ درجه سانتی‌گراد
• درجه حفاظت از سمت تابلو: IP54
• سطح صدا: حدود 75 دسی‌بل
• نوع یاتاقان: Ball Bearing
• جهت جریان هوا: از داخل تابلو به بیرون
• جنس بدنه: ABS با استاندارد UL94 V-0
• نوع واشر آب‌بندی: پلی‌یورتان
• نوع نصب: Fast Clip-on
• وزن تقریبی: 4.4 کیلوگرم
• تأییدیه: CE

کاربردهای فیلتر فن سقفی QUICK FULL 1250

فن سقفی FULL 1250 برای تابلوها و محفظه‌هایی مناسب است که تجهیزات داخلی آن‌ها گرمای قابل‌توجهی تولید می‌کنند و نیاز به تخلیه مؤثر هوای گرم از بخش بالایی تابلو وجود دارد.

از کاربردهای این محصول می‌توان به موارد زیر اشاره کرد:

• تابلوهای برق صنعتی
• تابلوهای قدرت
• تابلوهای کنترل و فرمان
• تابلوهای اتوماسیون صنعتی
• تابلوهای PLC
• تابلوهای دارای اینورتر و درایو
• تابلوهای کنترل ماشین‌آلات
• کابین‌های تجهیزات الکتریکی
• محفظه‌های صنعتی بزرگ
• سیستم‌های تهویه تابلو با محدودیت نصب در بدنه جانبی

طبق معرفی سری FULL، این فن‌های سقفی به‌ویژه در شرایطی کاربرد دارند که فضای کافی روی سطوح جانبی یا جلویی تابلو وجود ندارد یا ظرفیت هوادهی موردنیاز با فن‌های معمولی تأمین نمی‌شود.

چرا فن سقفی برای تابلو برق انتخاب مناسبی است؟

در بسیاری از تابلوهای برق، تجهیزات الکتریکی و الکترونیکی مانند درایو، اینورتر، منابع تغذیه و تجهیزات کنترلی گرما تولید می‌کنند. هوای گرم معمولاً به سمت بالای تابلو حرکت می‌کند؛ بنابراین نصب سیستم تهویه در سقف می‌تواند به خروج مستقیم‌تر این هوای گرم کمک کند.

QUICK FULL 1250 با ایجاد جریان هوا از داخل به بیرون، برای تخلیه هوای گرم از فضای داخلی تابلو طراحی شده است. البته عملکرد واقعی سیستم فقط به ظرفیت اسمی فن وابسته نیست و عواملی مانند طراحی مسیر ورود هوا، میزان آلودگی محیط و نحوه جانمایی تجهیزات نیز بر عملکرد نهایی تأثیر دارند.

قابلیت های برجسته فیلتر فن Quick FULL1250

• هوادهی بالا تا 1300 م³/ساعت – مناسب برای تابلوهایی با فضای محدود
• بدنه مقاوم از ABS غیر قابل اشتعال (UL94 V-0)
• درجه حفاظت IP54، مناسب محیط‌های صنعتی و نیمه‌خارجی
• صدای نسبتاً پایین (~73 dB) برای محیط کاری آرام
• نصب سریع، نگهداری آسان، و امکان استفاده طولانی‌مدت (تا 50,000 ساعت در دمای 25 °C)
• رنگ‌های متنوع با قابلیت تولید سفارشی برای زیبایی و تطبیق با نیازهای طراحی

موتور بلبرینگی و حفاظت حرارتی

این مدل از ساختار Ball Bearing استفاده می‌کند که برای کارکرد مداوم در تجهیزات تهویه صنعتی اهمیت دارد. همچنین در مشخصات این محصول از برند Quick ، وجود حفاظت حرارتی برای جلوگیری از افزایش بیش از حد دمای سیستم اعلام شده است.

وجود حفاظت حرارتی می‌تواند به افزایش ایمنی عملکرد کمک کند، اما به این معنی نیست که نیازی به طراحی صحیح سیستم تهویه وجود ندارد. ظرفیت فن باید متناسب با میزان حرارت تولیدشده داخل تابلو انتخاب شود.

درجه حفاظت IP54 و بدنه مقاوم

فن سقفی QUICK FULL 1250 از سمت تابلو دارای درجه حفاظت IP54 است. بدنه محصول نیز از ABS مطابق استاندارد UL94 V-0 ساخته شده و از واشر پلی‌یورتان برای بهبود آب‌بندی استفاده می‌کند.

این ویژگی‌ها باعث می‌شوند محصول برای استفاده در بسیاری از تابلوها و محیط‌های صنعتی مناسب باشد؛ با این حال، IP54 به معنی مناسب بودن محصول برای هر شرایط محیطی یا شست‌وشوی مستقیم با آب نیست.

نصب و اتصال الکتریکی

FULL 1250 با ابعاد خارجی 400×400×120 میلی‌متر طراحی شده و در کاتالوگ برای آن سیستم نصب Fast Clip-on و اتصال الکتریکی از طریق ترمینال سه‌پل ذکر شده است.

قبل از نصب، علاوه بر ابعاد خود محصول، باید فضای داخلی سقف تابلو، محل عبور کابل‌ها و مسیر گردش هوا نیز بررسی شود.

استفاده در کنار فیلتر FIL-3000

برای عملکرد بهتر سیستم تهویه، در معرفی سری FULL پیشنهاد شده است که فن‌های سقفی برای بهبود جریان هوای ورودی در کنار فیلتر FIL-3000 استفاده شوند. در این حالت، فن سقفی هوای گرم را از تابلو خارج می‌کند و فیلتر مناسب می‌تواند مسیر کنترل‌شده‌ای برای ورود هوا ایجاد کند.

این موضوع اهمیت زیادی دارد؛ زیرا نصب یک فن قدرتمند بدون در نظر گرفتن مسیر مناسب ورود هوا، لزوماً به معنای دستیابی به هوادهی واقعی مورد انتظار نیست.

نکات مهم پیش از خرید QUICK FULL 1250

قبل از انتخاب این محصول، موارد زیر را بررسی کنید:

• میزان گرمای تولیدشده داخل تابلو
• ظرفیت هوادهی موردنیاز
• فضای کافی روی سقف تابلو
• ابعاد و محل برش موردنیاز برای نصب
• مسیر ورود هوای جایگزین به تابلو
• میزان گردوغبار محیط
• محل قرارگیری تجهیزات گرم‌کننده
• ولتاژ و فرکانس تغذیه
• فضای موردنیاز در داخل تابلو
• نیاز به استفاده هم‌زمان از فیلتر ورودی

اگر تابلو در محیطی پرگردوغبار قرار دارد، بررسی دوره‌ای مسیرهای ورودی هوا و فیلتر اهمیت بیشتری پیدا می‌کند؛ زیرا افزایش آلودگی می‌تواند جریان واقعی هوا را کاهش دهد.

نکته مهم در انتخاب FULL 1250

مهم‌ترین نکته این است که ظرفیت هوادهی فن به‌تنهایی معیار انتخاب نیست. برای انتخاب صحیح باید میزان حرارت تولیدشده توسط تجهیزات، حجم تابلو، دمای محیط و مسیر ورود و خروج هوا بررسی شود.

همچنین در برخی منابع و نسخه‌های مختلف معرفی این محصول، اعداد متفاوتی برای هوادهی دیده می‌شود؛ به همین دلیل برای متن فنی این صفحه، مشخصات 1200 مترمکعب بر ساعت هوادهی با فیلتر مطابق جدول کاتالوگ مورد استفاده قرار گرفته است.

قیمت و خرید فیلتر فن سقفی QUICK FULL 1250 از ایستا تجهیز

فیلتر فن سقفی Quick FULL1250 در فروشگاه ایستاتجهیز با گارانتی دو ساله عرضه می‌شود و خرید آن به‌صورت مستقیم و مطمئن انجام می‌گیرد. این محصول با کیفیت اصلی، نصب آسان و استاندارد IP54 ارائه می‌شود و مناسب برای تابلوهای برق صنعتی و محیط‌های نیمه‌خارجی است.

ایستاتجهیز با ارائه قیمت رقابتی، ارسال سریع و پشتیبانی تخصصی پس از خرید، امکان تهیه این فیلتر فن را برای صنایع مختلف و مشتریان حرفه‌ای فراهم کرده است. شما می‌توانید برای اطلاع از قیمت فن تابلو برق، شرایط پرداخت و موجودی با بخش فروش ایستاتجهیز تماس گرفته یا سفارش خود را به‌صورت آنلاین ثبت کنید.
