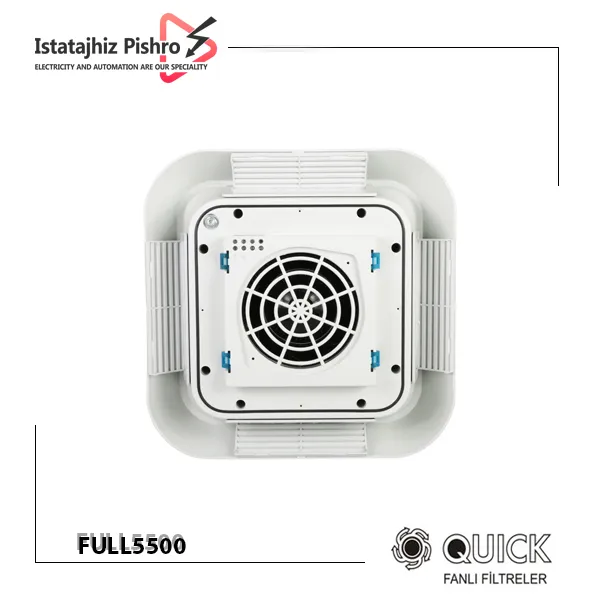

فیلتر فن سقفی FULL5500

فیلتر فن سقفی QUICK FULL 5500 IP54 یک سیستم تهویه سقفی برای تابلوهای برق و محفظه‌های صنعتی است که با نصب روی سقف تابلو، به تخلیه هوای گرم از فضای داخلی کمک می‌کند. این فیلتر فن تابلویی برای تابلوهایی مناسب است که فضای کافی برای نصب سیستم تهویه روی بدنه جانبی یا جلویی ندارند یا به ظرفیت هوادهی بیشتری نسبت به فن‌های معمولی نیاز دارند.

مدل FULL 5500 دارای ظرفیت هوادهی 570 مترمکعب بر ساعت بوده و با تغذیه 230 ولت AC در فرکانس 50/60 هرتز کار می‌کند. ساختار فن این مدل از نوع رادیال است و درجه حفاظت آن IP54 اعلام شده است.

مشخصات فنی فن سقفی QUICK FULL 5500

• برند: QUICK
• مدل: FULL 5500
• نوع محصول: فن سقفی تابلویی / Roof Ventilation Fan
• ظرفیت هوادهی: 570 مترمکعب بر ساعت
• ولتاژ کاری: 230V AC
• فرکانس: 50/60Hz
• توان مصرفی: 52 / 65 وات
• جریان نامی: 0.23 / 0.29 آمپر
• سطح صدا: حدود 62 دسی‌بل
• ابعاد خارجی: 400 × 400 × 120 میلی‌متر
• ابعاد برش تابلو: 183 × 183 میلی‌متر
• درجه حفاظت: IP54
• نوع فن: رادیال
• حفاظت حرارتی: دارد
• جنس بدنه: ABS مقاوم در برابر ضربه
• استاندارد مقاومت در برابر شعله: UL94 V-0
• واشر آب‌بندی: پلی‌یورتان
• نصب: سریع و آسان
• تأییدیه: CE

مشخصات ظرفیت، توان، جریان، صدا، ابعاد و درجه حفاظت در جدول فنی سری FULL اعلام شده‌اند و ویژگی‌هایی مانند حفاظت حرارتی، واشر پلی‌یورتان و بدنه ABS نیز برای این سری ذکر شده است.

کاربردهای فیلتر فن سقفی QUICK FULL 5500

فن سقفی FULL 5500 برای تابلوها و محفظه‌هایی مناسب است که گرمای تجهیزات داخلی باید از قسمت بالایی آن‌ها خارج شود. استفاده از فن سقفی به‌خصوص زمانی کاربردی است که نصب فن روی دیواره‌های جانبی یا جلوی تابلو امکان‌پذیر نباشد.

کاربردهای این محصول شامل موارد زیر است:

• تابلوهای برق صنعتی
• تابلوهای قدرت و توزیع
• تابلوهای کنترل و فرمان
• تابلوهای اتوماسیون
• تابلوهای PLC
• تابلوهای دارای اینورتر و درایو
• ماشین‌آلات صنعتی
• کابین‌های الکتریکی
• محفظه تجهیزات الکترونیکی
• تابلوهایی با محدودیت فضای جانبی

سازنده این سری نیز استفاده از فن‌های سقفی را برای شرایطی پیشنهاد می‌کند که فضای کافی روی سطوح جانبی یا جلویی تابلو وجود ندارد یا ظرفیت تهویه موردنیاز با روش‌های معمول تأمین نمی‌شود.

چرا فن سقفی برای تهویه تابلو مناسب است؟

هوای گرم در داخل تابلو به سمت بالا حرکت می‌کند. به همین دلیل، نصب فن در قسمت سقف می‌تواند مسیر مستقیم‌تری برای تخلیه هوای گرم فراهم کند.

QUICK FULL 5500 از برند Quick با ظرفیت هوادهی 570 مترمکعب بر ساعت، برای سیستم‌هایی مناسب است که به تهویه مؤثر نیاز دارند اما لزوماً به ظرفیت بالای مدل‌هایی مانند FULL 6000 نیاز ندارند. با این حال، ظرفیت واقعی موردنیاز باید بر اساس میزان حرارت تولیدی تجهیزات، حجم تابلو و دمای محیط انتخاب شود.

فن رادیال و عملکرد پایدار

در سری فن‌های سقفی FULL، مدل‌های FULL 5500، FULL 6000 و FULL 1250 از ساختار فن رادیال استفاده می‌کنند؛ تنها FULL 4000 در این سری با فن آکسیال معرفی شده است. همچنین برای سری FULL به استفاده از فن‌های ebm-papst در مدل‌های رادیال اشاره شده است.

فن رادیال برای جابه‌جایی هوا در ساختارهای تهویه صنعتی گزینه‌ای کاربردی است و طراحی آن با فرم نصب سقفی این محصول هماهنگ شده است.

بدنه مقاوم و درجه حفاظت IP54

بدنه FULL 5500 از ABS مقاوم در برابر ضربه ساخته شده و متریال آن مطابق استاندارد UL94 V-0 معرفی شده است. همچنین استفاده از واشر پلی‌یورتان و طراحی آب‌بندی محصول به دستیابی به درجه حفاظت IP54 کمک می‌کند.

البته IP54 به معنی مناسب بودن محصول برای شست‌وشوی مستقیم با آب یا قرارگیری در هر شرایط محیطی نیست و شرایط محل نصب باید به‌صورت جداگانه بررسی شود.

پیشنهاد استفاده در کنار فیلتر FIL-3000

برای بهبود عملکرد سیستم تهویه، سازنده پیشنهاد کرده است فن‌های سقفی این سری در کنار فیلتر FIL-3000 استفاده شوند تا مسیر مناسبی برای ورود هوا به تابلو ایجاد شود. فن سقفی هوای گرم را تخلیه می‌کند و فیلتر ورودی می‌تواند به ورود کنترل‌شده هوا کمک کند.

این موضوع مهم است؛ زیرا اگر مسیر مناسبی برای ورود هوا وجود نداشته باشد، عملکرد واقعی فن ممکن است با ظرفیت اسمی آن تفاوت داشته باشد.

نصب و نگهداری فن صنعتی

نصب FULL5500 بسیار ساده است. برای نصب باید برش مناسب در سقف تابلو ایجاد شود و فیلتر با کمک گیره‌ها یا پیچ‌های استاندارد تثبیت شود. طراحی فیلتر به گونه‌ای است که واشر آب‌بندی، مانع نفوذ گردوغبار و رطوبت می‌شود.

• هر 3 تا 6 ماه فیلتر داخلی بررسی و در صورت نیاز تمیز یا تعویض شود.
• از استفاده طولانی‌مدت در محیط‌های با رطوبت شدید بدون نظارت خودداری شود.
• استفاده از فیلترهای مکمل (مانند مدل FIL3000) برای افزایش راندمان توصیه می‌شود.

نکات مهم پیش از خرید و نصب

قبل از خرید QUICK FULL 5500 بهتر است موارد زیر را بررسی کنید:

• میزان گرمای تولیدشده داخل تابلو
• ظرفیت هوادهی موردنیاز
• ولتاژ تغذیه 230VAC
• ابعاد سقف تابلو و فضای نصب
• ابعاد برش موردنیاز 183×183 میلی‌متر
• مسیر ورود هوای جایگزین
• میزان گردوغبار محیط
• محل قرارگیری تجهیزات تولیدکننده گرما
• هماهنگی فن با سیستم تهویه تابلو
• نیاز به استفاده از فیلتر ورودی مانند FIL-3000

نکته مهم در انتخاب FULL 5500

اگر بین FULL 5500 و FULL 6000 مردد هستید، تفاوت اصلی آن‌ها در ظرفیت هوادهی است. FULL 5500 دارای ظرفیت 570 m³/h است، در حالی که FULL 6000 ظرفیت 1050 m³/h دارد. بنابراین انتخاب مدل باید بر اساس بار حرارتی واقعی تابلو انجام شود، نه صرفاً انتخاب فن با ظرفیت بالاتر.

قیمت و خرید فیلتر فن سقفی QUICK FULL 5500 از ایستا تجهیز

برای اطلاع از قیمت فن سقفی QUICK FULL 5500 IP54، بررسی موجودی و دریافت مشاوره پیش از خرید، می‌توانید با کارشناسان ایستا تجهیز تماس بگیرید.

پیش از ثبت سفارش، پیشنهاد می‌شود مدل دقیق FULL 5500، ولتاژ 230VAC، ظرفیت موردنیاز سیستم و ابعاد محل نصب بررسی شود تا فن انتخاب‌شده با شرایط تابلو و میزان گرمای تولیدشده هماهنگی داشته باشد.
