فن Ebmpapst مدل R2E190-RA26-05

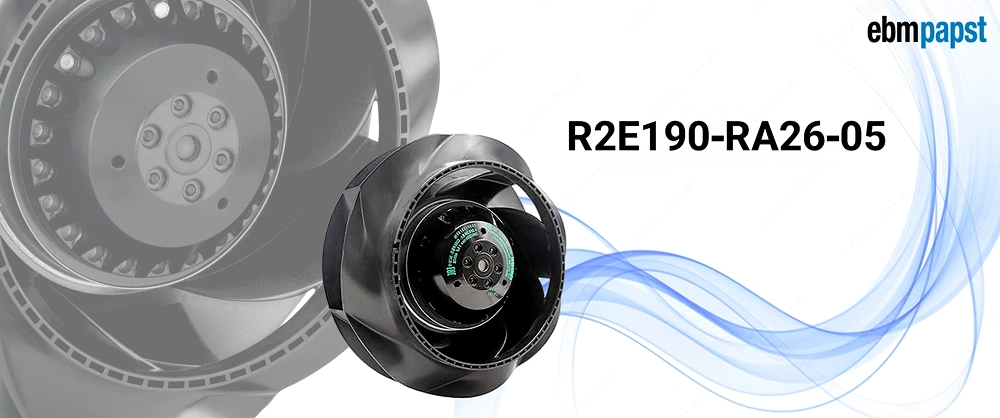

فن ebm-papst R2E190-RA26-05 یک فن سانتریفیوژ AC از خانواده RadiCal است که با طراحی پروانه خمیده به عقب (Backward Curved) و ورودی یک‌طرفه ساخته شده است. این ساختار باعث می‌شود فن برای ایجاد جریان هوای کنترل‌شده در سیستم‌های تهویه، خنک‌کاری و تجهیزات صنعتی مناسب باشد.

این فنی تابلو برق آلمانی Ebmpapst به موتور M2E068-BF مجهز شده و با برق تک‌ فاز 230VAC کار می‌کند. دیتاشیت، اطلاعات عملکرد آن را برای هر دو فرکانس 50 و 60 هرتز ارائه کرده است؛ بنابراین مشخصات عملکردی مانند سرعت، توان مصرفی، جریان و دبی هوا بسته به فرکانس تغذیه تغییر می‌کند.

ویژگی‌ های برجسته

• جریان هوای بالا: ظرفیت انتقال هوا تا 347 CFM (معادل حدود 589 m³/h).
• توان موتور 65 وات: کارکرد پایدار و بهینه در طولانی‌مدت.
• صدای کارکرد 60 دسی‌بل: مناسب برای محیط‌های صنعتی با نیاز به سکوت نسبی.
• سرعت 2500 RPM: تضمین جابجایی مؤثر و سریع هوا.
• جنس فلزی مقاوم: بدنه و پروانه با دوام بالا در برابر ضربه و خوردگی.
• طراحی یکپارچه: موتور و پروانه در یک مجموعه، نصب و نگهداری آسان.

مشخصات فنی فن تابلویی R2E190-RA26-05

• برند ebmpapst
• مدل R2E190-RA26-05
• نوع محصول پروانه موتوردار (Motorized Impeller)
• سری R2E190
• ولتاژ نامی 230V AC
• فرکانس کاری 50/60Hz
• توان مصرفی 65W
• دبی هوا 347 CFM (≈ 589 m³/h)
• سرعت چرخش 2500 RPM
• سطح صدا 60 dB(A)
• قطر خارجی پروانه 190 میلی‌متر
• عمق فن 68.5 میلی‌متر
• جنس بدنه/پروانه فلز (آلومینیوم یا فولاد)
• کلاس حفاظت الکتریکی IP20 یا بالاتر
• نوع بلبرینگ بلبرینگ‌های باکیفیت و طول عمر بالا

طراحی و ساختار فن

R2E190-RA26-05 از نوع فن سانتریفیوژ با پروانه خمیده به عقب است. پروانه این فن از جنس PA Plastic ساخته شده و دارای 7 پره است. جهت چرخش پروانه نیز در دیتاشیت ساعت‌گرد و از نمای روتور اعلام شده است.

وزن مجموعه حدود 1.3 کیلوگرم و سایز اسمی فن 190 میلی‌متر است. روتور نیز با پوشش مشکی پوشانده شده است. این مدل از Ball Bearing استفاده می‌کند و برای کارکرد پیوسته با حالت کاری S1 طراحی شده است.

یکی دیگر از مشخصات قابل توجه، درجه حفاظت IP44 است که طبق دیتاشیت به شرایط نصب و موقعیت قرارگیری فن نیز وابسته است. همچنین کلاس عایقی موتور B و کلاس رطوبتی F1-2 اعلام شده است.

عملکرد و ظرفیت هوادهی

یکی از نکات مهم درباره R2E190-RA26-05 این است که عملکرد آن تنها با یک عدد دبی هوا توصیف نمی‌شود. دیتاشیت برای این فن منحنی عملکرد Air Flow را در فرکانس‌های 50 و 60 هرتز ارائه کرده و نشان می‌دهد که دبی هوا با افزایش فشار سیستم کاهش پیدا می‌کند.

در اندازه‌گیری‌های 50 هرتز، نقاط عملکردی ثبت‌شده شامل دبی‌های 540، 445، 315 و 200 مترمکعب بر ساعت با فشارهای متناظر 0، 100، 180 و 240 پاسکال هستند. توان ورودی نیز در این نقاط حدود 48 تا 52 وات بوده است.

در 60 هرتز، نقاط اندازه‌گیری‌شده دبی‌های 590، 480، 305 و 185 مترمکعب بر ساعت را با فشارهای 0، 120، 220 و 300 پاسکال نشان می‌دهند. توان ورودی در این شرایط حدود 60 تا 65 وات بوده است.

بنابراین هنگام انتخاب این فن، بهتر است به جای تمرکز صرف بر حداکثر دبی، فشار استاتیک موردنیاز سیستم و نقطه کاری واقعی نیز بررسی شود.

کاربردهای فن ebm-papst R2E190-RA26-05

ساختار سانتریفیوژ این مدل باعث می‌شود برای سیستم‌هایی که جریان هوا باید در برابر مقاومت مسیر، کانال یا تجهیزات داخلی حرکت کند، گزینه مناسبی باشد. کاربرد دقیق فن به شرایط نصب و نیازهای جریان و فشار سیستم بستگی دارد.

از کاربردهای این مدل می‌توان به موارد زیر اشاره کرد:

• سیستم‌های تهویه و جابه‌جایی هوا
• تجهیزات HVAC
• تهویه محفظه‌ها و تجهیزات صنعتی
• خنک‌کاری تجهیزات الکتریکی و الکترونیکی
• سیستم‌های گردش هوای اجباری
• تجهیزات صنعتی دارای کانال یا مسیر هوای مقاوم
• سیستم‌های تهویه ماشین‌آلات
• تجهیزات نیازمند ایجاد فشار و جریان هوای کنترل‌شده

خنک‌کاری و تهویه تجهیزات صنعتی

در تجهیزاتی که تولید حرارت دارند، استفاده از فن سانتریفیوژ می‌تواند به تخلیه هوای گرم و جایگزینی آن با هوای خنک‌تر کمک کند. R2E190-RA26-05 با توجه به ساختار سانتریفیوژ و قابلیت ایجاد افزایش فشار، می‌تواند در سیستم‌هایی که جریان هوا از مسیر مشخصی عبور می‌کند مورد استفاده قرار گیرد.

البته انتخاب نهایی باید بر اساس دبی موردنیاز، فشار استاتیک، دمای محیط و شرایط نصب انجام شود. نمودارهای عملکرد موجود در دیتاشیت امکان مقایسه نقطه کاری سیستم با توانایی فن را فراهم می‌کنند.

محدوده دمای کاری و شرایط نصب

فن R2E190-RA26-05 در فرکانس 50 هرتز محدوده دمای محیط 25- تا 65+ درجه سانتی‌گراد و در 60 هرتز حداکثر دمای محیط 75+ درجه سانتی‌گراد را طبق داده‌های نامی اعلام‌شده دارد. همچنین دمای مجاز موتور در زمان حمل و نگهداری از 40- تا 80+ درجه سانتی‌گراد ذکر شده است.
موقعیت نصب نیز اهمیت دارد. دیتاشیت نصب با محور افقی یا روتور در پایین را مشخص کرده و قرارگیری روتور در بالا را به‌صورت سفارشی عنوان کرده است. بنابراین پیش از نصب در یک تجهیز خاص، موقعیت نصب باید با مشخصات سازنده مطابقت داده شود.

حفاظت موتور و مشخصات الکتریکی

موتور این فن به Thermal Overload Protector (TOP) مجهز است که طبق دیتاشیت به‌صورت داخلی سیم‌کشی شده است. همچنین کلاس حفاظتی دستگاه در صورت اتصال ارت حفاظتی توسط مشتری، Class I اعلام شده است.

برای راه‌اندازی موتور، خازن 1.5µF با ولتاژ 400V در مشخصات فنی درج شده است. جریان مصرفی نیز در 50 هرتز 0.23 آمپر و در 60 هرتز 0.29 آمپر اعلام شده است.

نکات مهم پیش از خرید

پیش از خرید R2E190-RA26-05 بهتر است مشخصات زیر را با سیستم خود تطبیق دهید:

• ولتاژ تغذیه: 230VAC
• فرکانس کاری: 50 یا 60Hz
• دبی هوای موردنیاز
• فشار استاتیک سیستم
• فضای نصب با توجه به سایز 190mm
• دمای محیط
• موقعیت نصب فن
• نیاز سیستم به کارکرد پیوسته
• شرایط رطوبت و محیط نصب
• الزامات مربوط به اتصال ارت و حفاظت الکتریکی

همچنین توجه داشته باشید که مقادیر دبی، فشار و صدای فن در دیتاشیت تحت شرایط اندازه‌گیری مشخصی به دست آمده‌اند و خود سازنده تأکید می‌کند که این مقادیر ممکن است با تغییر شرایط نصب واقعی متفاوت باشند.

طول عمر و اطمینان

کیفیت ساخت ebmpapst همراه با بلبرینگ‌های پیشرفته و استفاده از مواد اولیه مرغوب باعث می‌شود R2E190‑RA26‑05 در محیط‌های پرچالش با طول عمر بالا و خرابی کم عمل کند. این فن‌ها برای کارکرد مداوم طراحی شده‌اند و در صورت رعایت نگهداری منظم، عمر مفید بسیار بالایی خواهند داشت.

نکات نصب و نگهداری

• پیش از نصب، دفترچه راهنمای رسمی محصول مطالعه شود.
• منبع تغذیه کاملاً مطابق مشخصات فنی باشد.
• مسیر ورود و خروج هوا مسدود نباشد.
• تمیزکاری دوره‌ای پره‌ها و توری فن باعث حفظ راندمان و کاهش صدا می‌شود.
