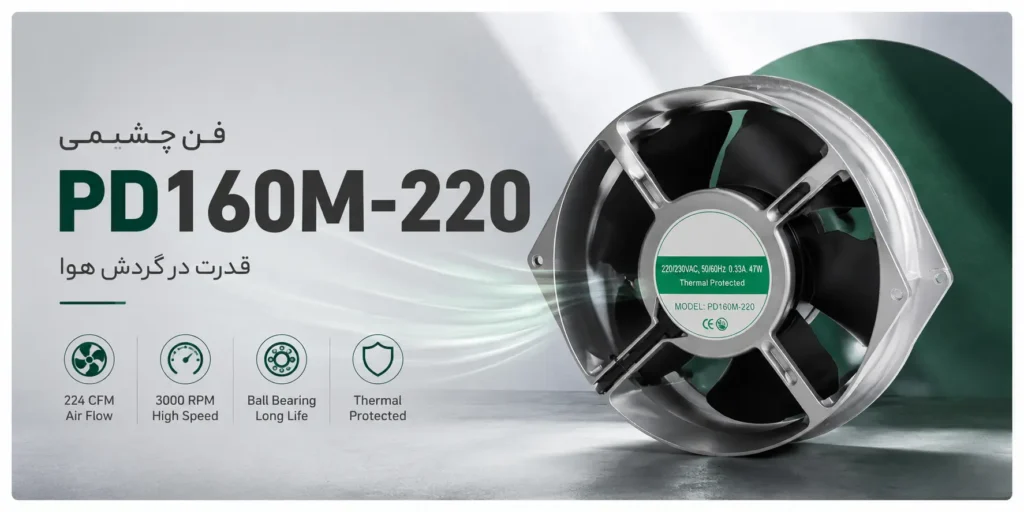

فن SALZER PD160M-220 یک فن محوری AC صنعتی با طراحی گرد یا چشمی است که برای تهویه و خنککاری تابلوهای برق، کابینهای صنعتی و تجهیزاتی با تولید حرارت بالا کاربرد دارد. این فن تابلویی با ولتاژ 230 ولت AC کار میکند و به دلیل استفاده از پروانه فلزی و یاتاقان بلبرینگی، ساختاری مقاوم برای کاربردهای صنعتی دارد.
ابعاد این فن 172×150×55 میلیمتر است و در مقایسه با فنهای تابلویی سایز 120 یا 150 میلیمتر، ظرفیت هوادهی بالاتری ارائه میدهد. در فرکانس 50 هرتز، سرعت فن 2700RPM و دبی هوای آن 191CFM معادل حدود 325 مترمکعب بر ساعت است. در فرکانس 60 هرتز نیز سرعت به 3000RPM و دبی هوا به 224CFM یا حدود 380 مترمکعب بر ساعت میرسد.
مشخصات فنی فن SALZER PD160M-220
| مشخصه | مقدار |
|---|---|
| برند | SALZER |
| مدل | PD160M-220 |
| نوع فن | AC Axial Fan / فن محوری AC |
| نوع طراحی | فن چشمی / گرد |
| ابعاد | 172 × 150 × 55 mm |
| ولتاژ نامی | 230 VAC |
| فرکانس | 50 / 60 Hz |
| نوع یاتاقان | Ball Bearing |
| نوع پروانه | Metal Impeller / فلزی |
| جریان در 50 Hz | 0.33 A |
| جریان در 60 Hz | 0.28 A |
| توان در 50 Hz | 47 W |
| توان در 60 Hz | 41 W |
| سرعت در 50 Hz | 2700 rpm |
| سرعت در 60 Hz | 3000 rpm |
| دبی هوا در 50 Hz | 191 CFM / حدود 325 m³/h |
| دبی هوا در 60 Hz | 224 CFM / حدود 380 m³/h |
| فشار استاتیکی در 50 Hz | 0.80 in.H₂O |
| فشار استاتیکی در 60 Hz | 1.20 in.H₂O |
| سطح صدا در 50 Hz | 48 dB(A) |
| سطح صدا در 60 Hz | 52 dB(A) |
| وزن تقریبی | 1100 گرم |
| حفاظت موتور | Thermal Protected |
کاربردهای فن چشمی SALZER PD160M-220
فن PD160M-220 برای تجهیزاتی مناسب است که به گردش هوای قویتر و دفع حرارت مؤثر نیاز دارند. ظرفیت هوادهی بالا و ساختار مقاوم این مدل باعث شده بتوان از آن در تابلوها و تجهیزات صنعتی با بار حرارتی بالاتر استفاده کرد.
کاربردهای رایج این فن عبارتاند از:
- تابلوهای برق صنعتی
- تابلوهای قدرت و کنترل
- تابلوهای اتوماسیون بزرگ
- اینورتر و درایوهای صنعتی
- UPS و سیستمهای برق اضطراری
- ماشینآلات صنعتی
- تجهیزات الکترونیکی پرحرارت
- کابینها و محفظههای صنعتی
- سیستمهای تهویه تجهیزات
- رکها و تابلوهای بزرگ
به دلیل دبی هوای نسبتاً بالا، این مدل برای کاربردهایی که فنهای کوچکتر پاسخگوی نیاز خنککاری نیستند، گزینه مناسبتری محسوب میشود.
مزیت پروانه فلزی و بلبرینگ در این مدل چیست؟
یکی از تفاوتهای مهم PD160M-220 با بسیاری از فنهای پلاستیکی، استفاده از پروانه فلزی است. این ساختار میتواند مقاومت مکانیکی مناسبی برای کاربردهای صنعتی فراهم کند.
همچنین استفاده از Ball Bearing یا یاتاقان بلبرینگی باعث میشود فن برای کارکردهای طولانیمدت و کاربردهایی که پایداری مکانیکی اهمیت دارد، گزینه مناسبی باشد. البته طول عمر واقعی فن همچنان به عواملی مانند دمای محیط، گردوغبار، کیفیت برق و نحوه نصب وابسته است.
حفاظت حرارتی Thermal Protected
فن SALZER PD160M-220 از برند SALZER به حفاظت حرارتی موتور مجهز است. این ویژگی در شرایط افزایش غیرعادی دمای موتور، به حفاظت از مجموعه موتور کمک میکند.
با وجود این سیستم، رعایت شرایط صحیح نصب همچنان اهمیت زیادی دارد. مسدود شدن مسیر هوا، تجمع گردوغبار، دمای بالای محیط یا استفاده از ولتاژ نامناسب میتواند بر عملکرد و طول عمر فن تأثیر بگذارد.
مزایای فن تابلویی سالزر
- حجم هوادهی ثابت و مناسب برای کار مداوم
- طراحی فریم آلومینیومی مقاوم در برابر ضربه و خوردگی
- یاتاقان بلبرینگ با دوام بالا و کاهش نویز
- ابعاد استاندارد برای جایگزینی آسان در سیستمهای موجود
- مصرف انرژی نسبتا پایین
عملکرد در 50 و 60 هرتز
یکی از نکات مهم این فن، تفاوت مشخصات عملکردی آن در فرکانسهای مختلف است.
در 50 هرتز:
- سرعت: 2700RPM
- دبی هوا: 191CFM
- توان: 47W
- جریان: 0.33A
- صدا: 48dB(A)
در 60 هرتز:
- سرعت: 3000RPM
- دبی هوا: 224CFM
- توان: 41W
- جریان: 0.28A
- صدا: 52dB(A)
بنابراین هنگام انتخاب یا جایگزینی این فن، باید علاوه بر ولتاژ، فرکانس برق سیستم نیز بررسی شود.
نکات مهم پیش از خرید و نصب
برای انتخاب صحیح فن SALZER PD160M-220، این موارد را بررسی کنید:
- ابعاد محل نصب با 172×150×55 میلیمتر مطابقت داشته باشد.
- ولتاژ تغذیه سیستم 230VAC باشد.
- فضای کافی برای ضخامت 55 میلیمتر در نظر گرفته شود.
- نوع یاتاقان موردنیاز Ball Bearing باشد.
- جهت جریان هوا هنگام نصب بررسی شود.
- مسیر ورود و خروج هوا مسدود نباشد.
- استفاده از فیلتر متراکم میتواند دبی واقعی هوا را کاهش دهد.
- در محیطهای آلوده، سرویس و نظافت دورهای ضروری است.
- اتصال الکتریکی باید توسط فرد متخصص انجام شود.
- در صورت تعویض فن، ابعاد محل نصب و نوع اتصال بررسی شود.
دستورالعمل نصب و نگهداری
نصب روی صفحه یا قاب با پیچهای مقاوم
اطمینان از فاصله کافی پشت و جلوی فن جهت جریان آزاد هوا
اتصال سیمها به درستی و با رعایت استانداردهای ایمنی
تمیزکاری دورهای پرهها و شبکه محافظ
بررسی دورهای عملکرد یاتاقانها برای کاهش نویز و لرزش
نکته مهم برای انتخاب فن چشمی سایز 16
در انتخاب این محصول فقط توجه به عبارت «فن سایز 16» کافی نیست. مدل PD160M-220 دارای ابعاد خاص 172×150×55 میلیمتر است؛ بنابراین پیش از جایگزینی باید ابعاد واقعی محل نصب، ضخامت فن و فاصله سوراخهای نصب بررسی شود.
همچنین دبی هوای 191 تا 224CFM معمولاً در شرایط استاندارد اندازهگیری میشود. اگر فن پشت فیلتر، گریل متراکم یا در یک محفظه با مسیر هوای محدود نصب شود، افت فشار ایجاد شده باعث کاهش هوادهی واقعی خواهد شد. بنابراین برای تابلوهای دارای بار حرارتی بالا، بهتر است ظرفیت فن و مسیر ورود و خروج هوا بهصورت همزمان بررسی شوند.
قیمت و خرید فن SALZER PD160M-220 از ایستا تجهیز
برای اطلاع از قیمت فن چشمی SALZER مدل PD160M-220، بررسی موجودی و دریافت مشاوره فنی پیش از خرید، میتوانید با کارشناسان ایستا تجهیز تماس بگیرید. با توجه به نوسانات بازار و شرایط تأمین تجهیزات صنعتی، پیشنهاد میشود پیش از ثبت سفارش، قیمت و موجودی روز محصول استعلام شود.
آدرس ایستا تجهیز: تهران، میدان امام خمینی، خیابان لالهزار جنوبی، مجتمع تجاری فراز لالهزار، طبقه اول، واحد 62
تلفن: 09028137383 | 02133988303 | 02133988304
- جریان هوای مناسب (حدود 191 CFM) برای تهویه تابلو برق
- بلبرینگ با کیفیت برای طول عمر بالا
- مصرف توان نسبتاً پایین (33 وات)
- صدای فن در دور کامل قابل توجه است
- در صورت انسداد مسیر هوا، راندمان خنکسازی کاهش مییابد
- نیاز به فیلتر یا محافظ در محیطهای پرگردوغبار
